龙门式桌面数控雕刻加工设备结构设计

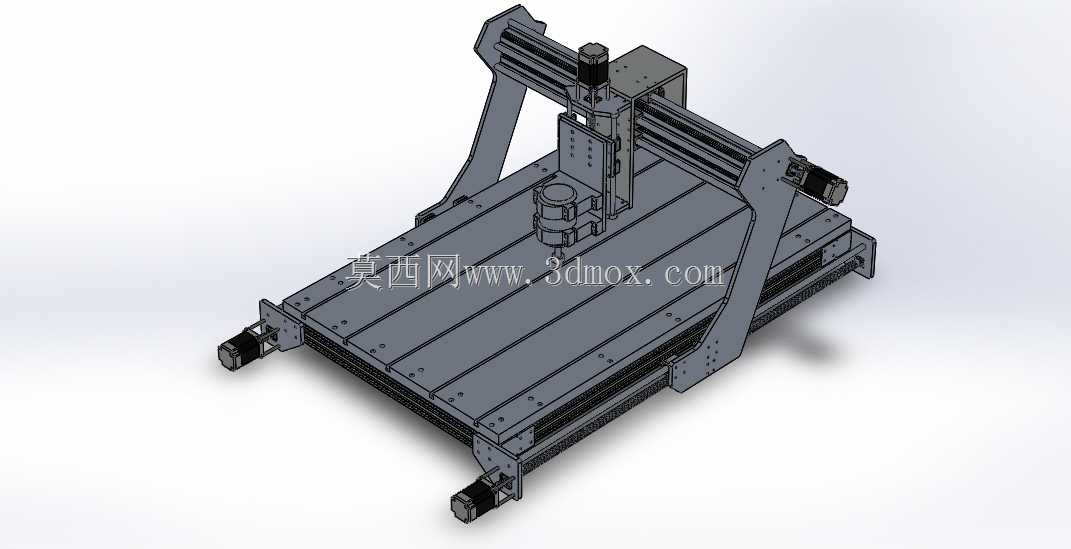

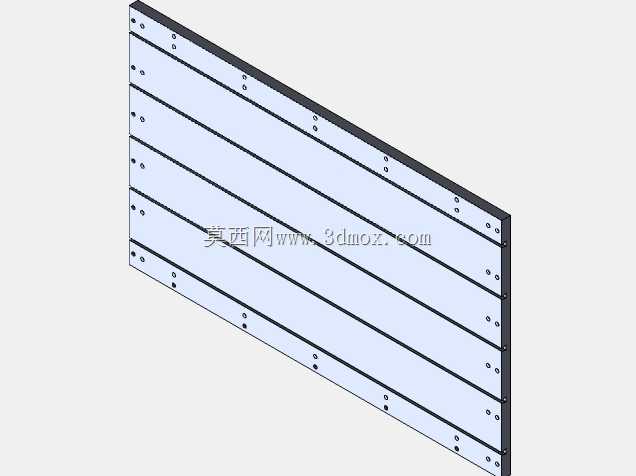

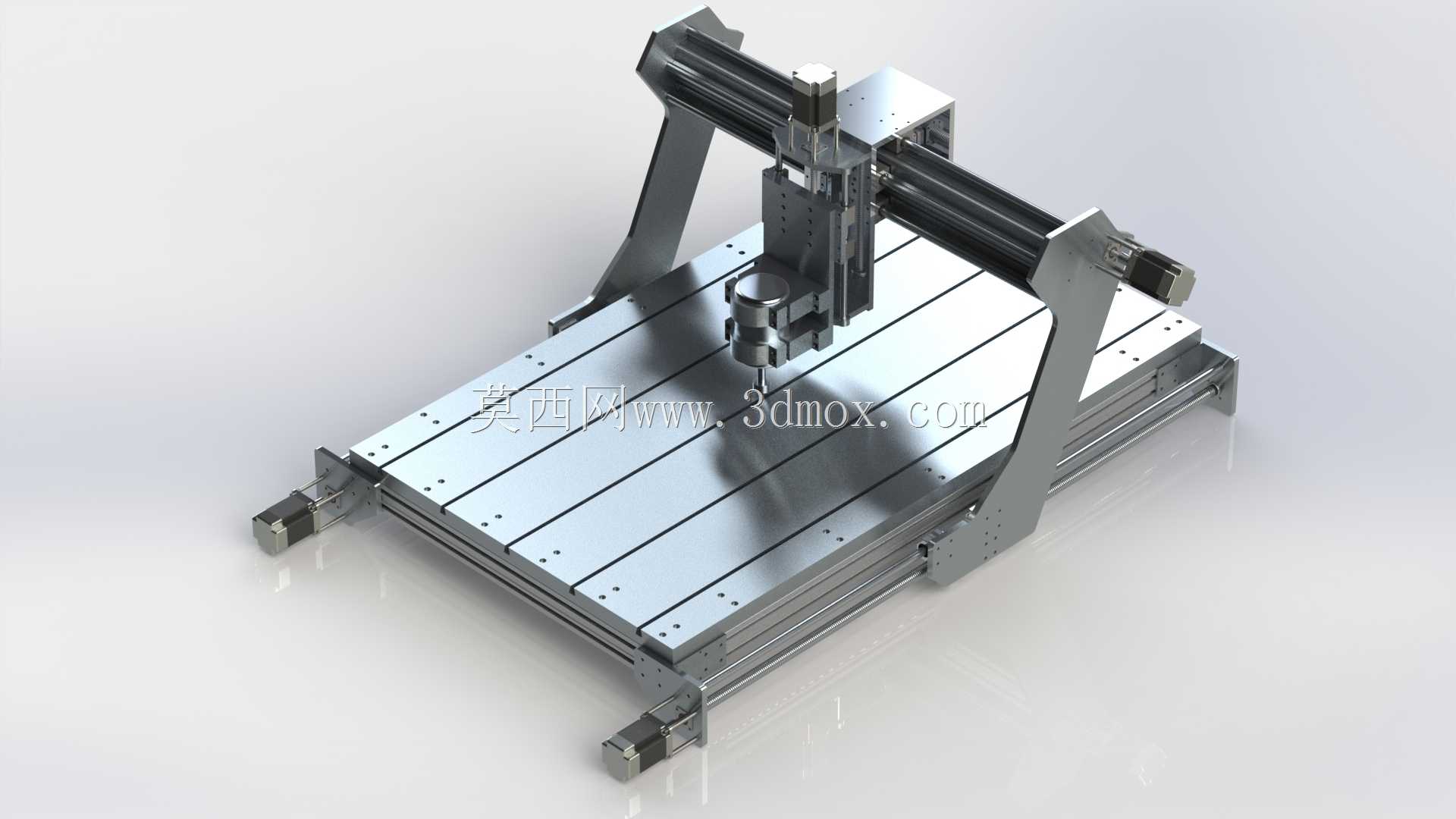

这款龙门式桌面数控加工设备，主要面向小型加工工坊、个人创客工作室、教学实训场景设计，可覆盖软金属、工程塑料、实木、亚克力、复合板材的平面雕刻、轮廓铣削、钻孔开槽、浮雕加工等作业需求，能够替代人工完成高精度重复切削工作，大幅降低小批量定制加工的人力成本与操作误差。设备整体采用经典动龙门结构布局，加工台面为固定式T型槽平台，Y轴传动组件布置于台面两侧长边，龙门横梁沿Y轴方向做往复进给运动，X轴传动组件集成于横梁之上搭载Z轴主轴滑座，主轴组件沿X轴横向移动、Z轴垂直方向完成进刀退刀动作，这种布局能在有限的桌面占地范围内最大化有效加工行程，同时保证整体结构刚性，减少切削过程中的震颤问题。机架主体采用工业铝型材搭配加厚钢板连接角件组装，兼顾组装调试的便捷性与长期运行的结构稳定性，两侧Y轴支撑臂采用斜撑加强结构，避免龙门高速移动时出现侧倾形变，导轨均采用线性方轨搭配滚珠丝杠传动副，相比光轴传动具备更高的定位精度与负载能力，可适配更高转速的切削主轴，满足不同材质的加工参数要求。设备的安装边界充分考虑桌面使用场景，整体占地尺寸控制在常规工作台可容纳范围内，底部预留可调脚杯安装位，可快速调平设备保证台面水平度，避免因放置倾斜影响加工精度；主轴安装位采用标准夹具接口，可根据加工需求更换不同功率的风冷或水冷主轴，侧面预留走线槽与拖链安装空间，所有传动线缆均内置拖链内排布，避免长期往复运动造成线缆磨损，同时让设备外观更整洁规整。设计过程中重点优化了运动部件的配重平衡，Z轴滑座采用对称式结构设计，降低单侧负载对导轨的偏磨影响，各轴行程两端均设置硬限位与软限位触发位，防止超程运动造成设备碰撞损坏，台面的T型槽采用标准间距设计，可通用常规的工件压块、简易夹具，无需定制专属装夹配件，降低用户的使用配套成本。这款设备既可以满足小批量零件的精密加工需求，也可用于数控操作教学的实操演示，让使用者直观理解三轴数控设备的运动逻辑与结构组成，在广告标识制作、手板模型加工、木工文创制作、小型金属零件切削等场景都能发挥稳定的加工性能。
