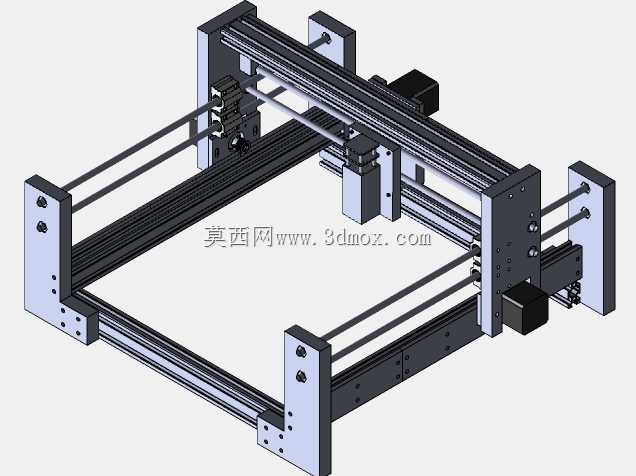

同步带齿条传动式简易激光雕刻机结构

常规桌面级激光雕刻机常因传动结构刚性不足，高速作业时出现轨迹偏移、刻线深浅不均的问题，这款采用同步带搭配齿条传动的机型，在结构适配加工场景的细节上做了不少针对性调整。所有支架都适配3018数控切割的加工公差，不用额外定制异形工装，普通爱好者用常规雕刻设备就能完成所有结构件的下料，省去外协加工的等待周期。传动部分没有沿用常见的单同步带方案，把同步带张紧在竖直安装的基准面上兼做齿轮机架，X轴传动的啮合间隙比常规带传动缩小近0.2mm，高速往复运动时不会出现皮带跳齿的问题，Y轴采用双步进电机同步驱动，两侧轴座的安装孔位预留了0.1mm的调整余量，装配时不用反复修锉孔位就能保证两根光轴的平行度误差控制在0.05mm以内。Z轴的进给结构没有照搬三轴控制板的独立驱动逻辑，直接从Y轴驱动引脚引线做信号克隆，省去额外的驱动模块成本，对应安装位的定位凸台做了倒角处理，装配时不会因为铝型材切割的毛刺卡滞，进给滑块的行程限位做了软胶缓冲，触底时不会出现步进电机丢步的问题。线性轴承座的安装位特意加大了接触面积，搭配8mm直线光轴使用时，即使连续长时间作业，轴承受力均匀不会出现局部磨损，光轴的固定端做了防转卡槽，不用额外打顶丝就能避免光轴随轴承转动，减少长期使用后的松动隐患。整机的铝型材框架连接位都设计了隐藏式螺母槽，装配完成后外表面没有突出的螺丝头，日常清理加工产生的碎屑时不会出现勾挂，也不会刮伤待加工的工件表面。传动同步带的张紧轮做了偏心调整结构，不用拆解机架就能快速调整皮带张紧度，长期使用出现皮带松弛时，维护操作只需要一把内六角扳手就能完成，不需要复杂的校准流程。
