轻量化两级碳纤维伸缩臂结构设计

这款两级碳纤维伸缩臂主要面向需要长行程作业同时对负载自重比有严苛要求的场景，常见于高空巡检作业设备、便携起重辅助装置、特种作业机器人的执行端延伸结构，也可适配影视拍摄摇臂、应急救援伸缩探杆、工业检测伸入式机构等领域，能够在有限的收纳尺寸下实现大跨度的作业范围覆盖，解决传统金属伸缩臂自重过大、驱动负载冗余、便携性差的痛点。

设计之初核心围绕减重需求展开，主体承载结构采用碳纤维管作为两级臂的主体型材，利用碳纤维材料比强度高、轴向抗形变能力强的特性，在保证臂体伸出后整体刚性、满足额定负载下挠度要求的前提下，将整体自重控制在极低水平，相比同负载等级的金属结构伸缩臂减重幅度超过六成，大幅降低了臂体伸缩驱动端的动力冗余需求，也减少了安装基座的承载负担。

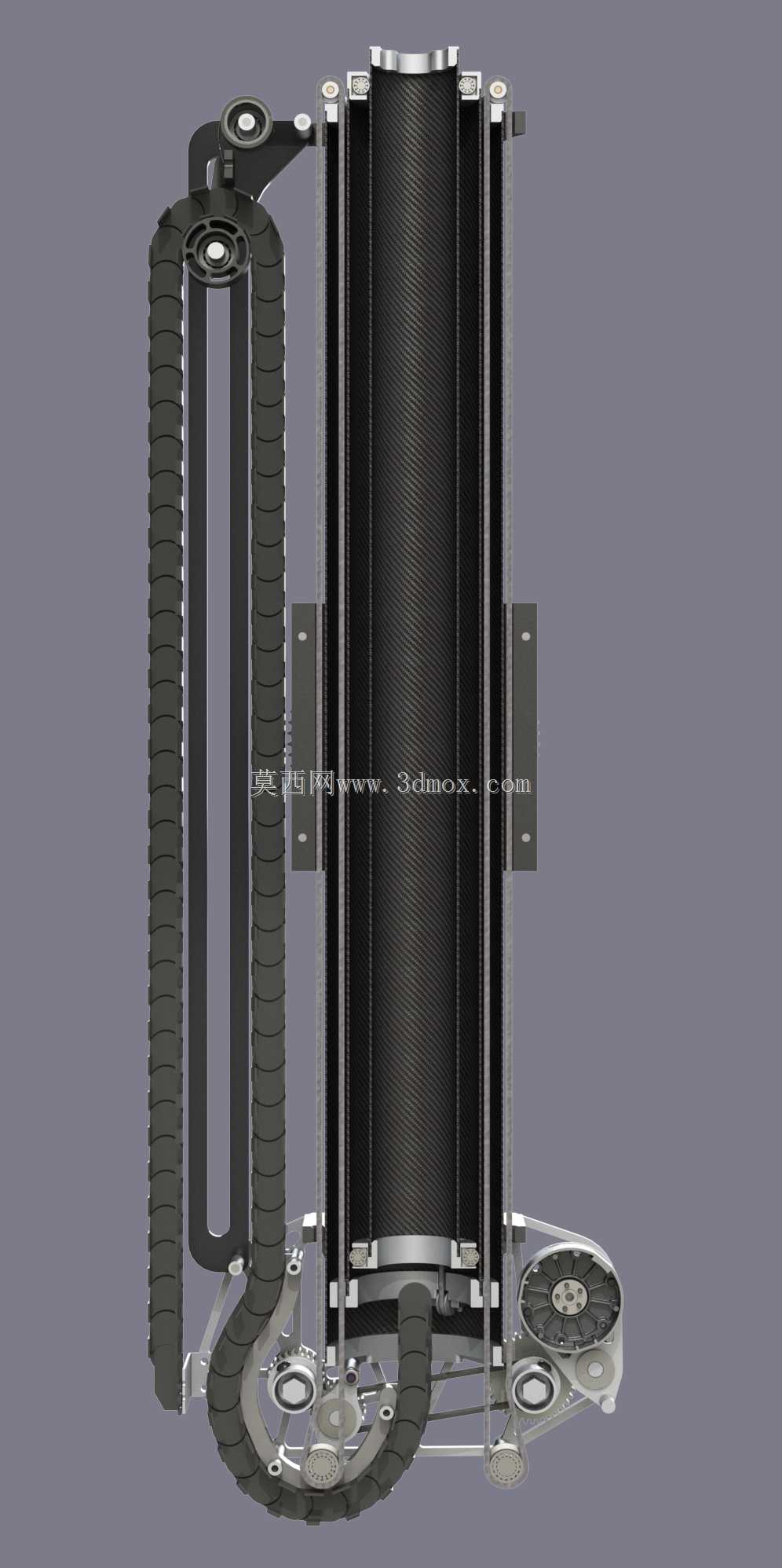

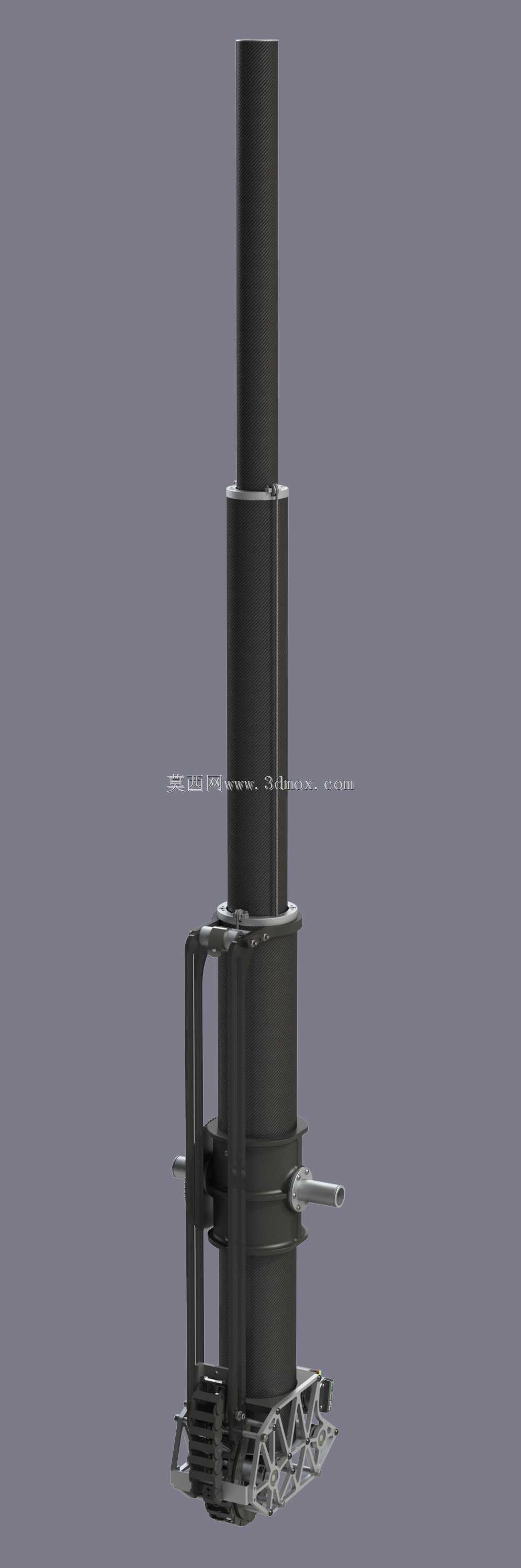

结构上采用嵌套式两级伸缩布局，内层臂与外层臂之间配置低摩擦导向组件，保证伸缩过程的顺滑无卡滞，避免伸出过程中出现偏磨、卡顿问题；臂体侧部集成同步传动链结构，配合尾部的驱动安装位，可适配伺服驱动、手动驱动等多种动力输入形式，实现两级臂的同步伸缩动作，保证伸出过程的行程精度与运动平稳性。臂体端部预留标准化安装接口，可根据实际作业需求搭载检测探头、作业夹具、摄像模组等不同功能末端，适配多场景的使用需求。

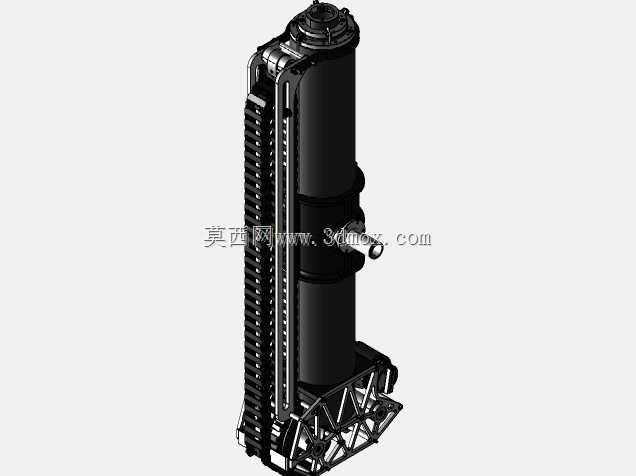

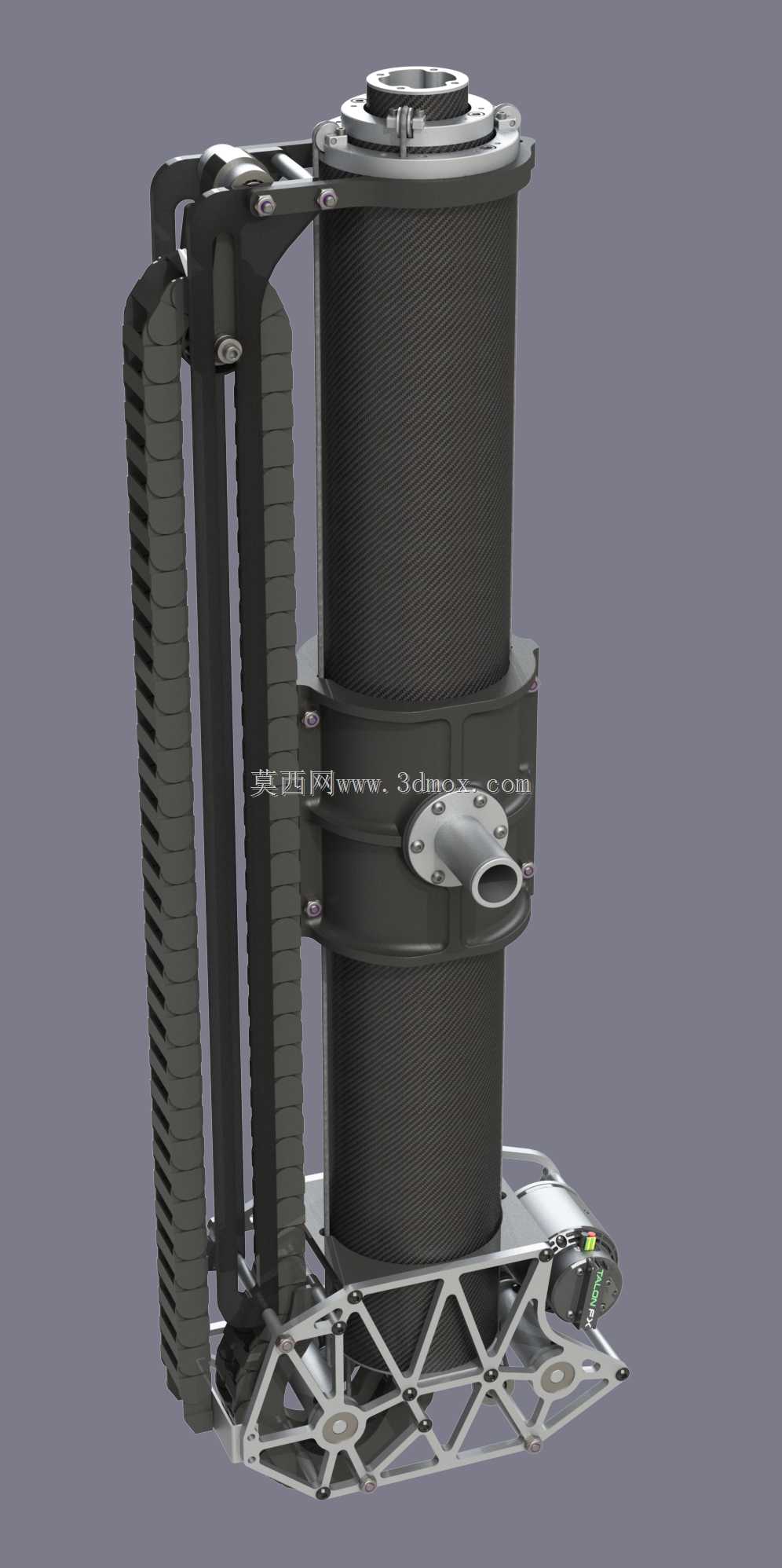

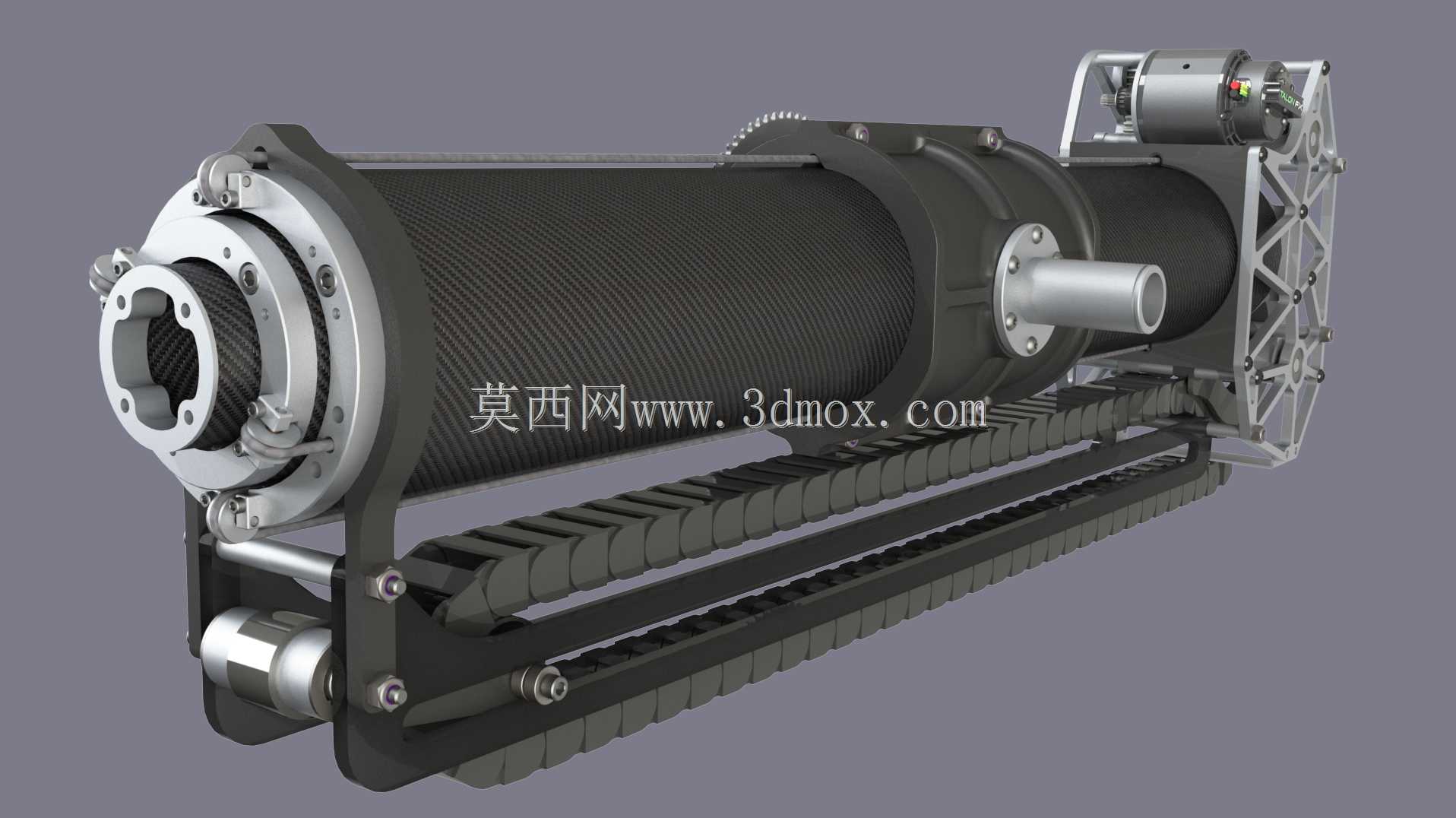

安装边界上，该伸缩臂尾部设置集成式安装基座，可直接与设备的回转平台、俯仰驱动架对接，无需额外设计复杂的转接结构；收纳状态下整体结构紧凑，轴向占用空间仅为最大伸出长度的三分之一左右，便于在小型设备舱内布置安装；臂体侧面预留的拖链安装槽可内置动力线缆、信号管线，避免伸缩过程中管线出现拉扯、缠绕问题，保证末端执行元件的动力与信号传输稳定。整体结构经过受力优化，在最大伸出长度下可承受额定的端部侧向负载与轴向负载，臂体形变控制在作业允许范围内，兼顾了轻量化与结构可靠性，能够满足多类轻量化伸缩作业场景的使用需求。
