立式框架结构气动插入式塑料注射成型设备

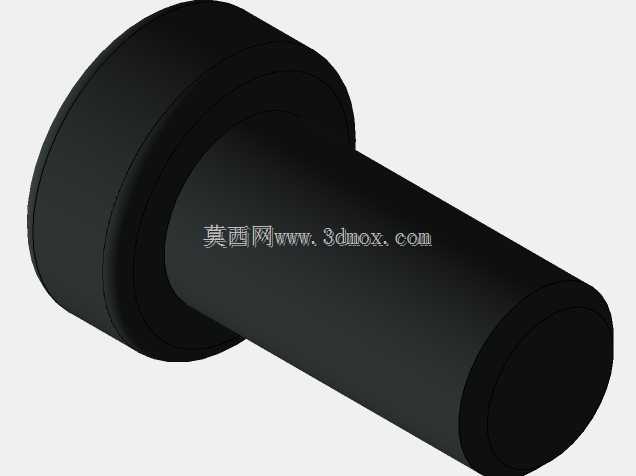

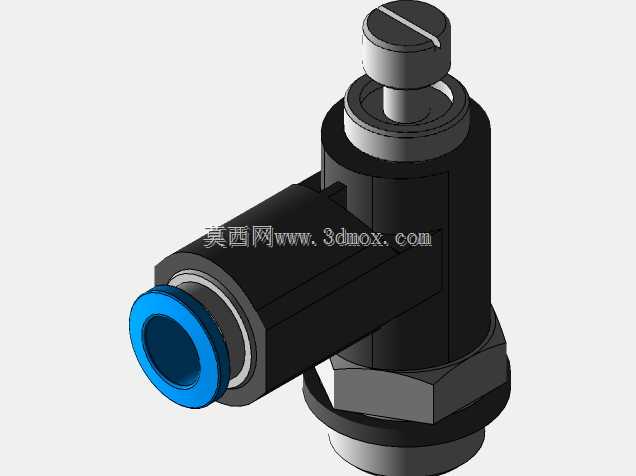

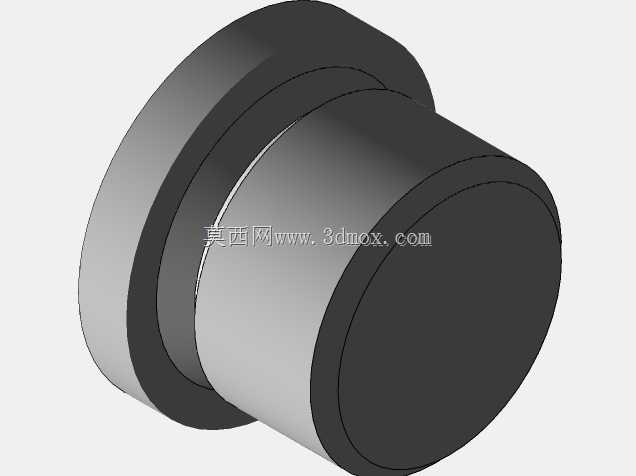

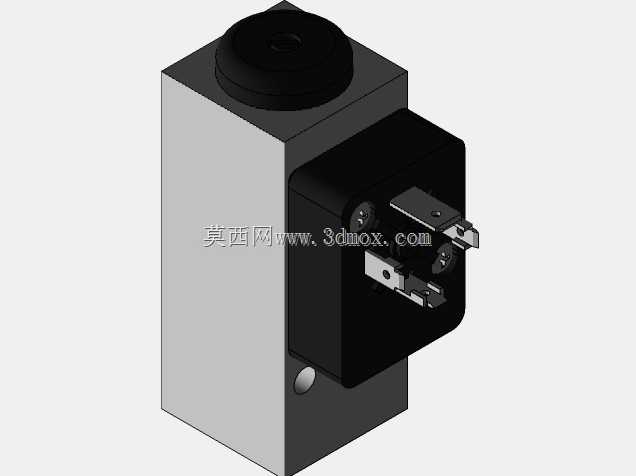

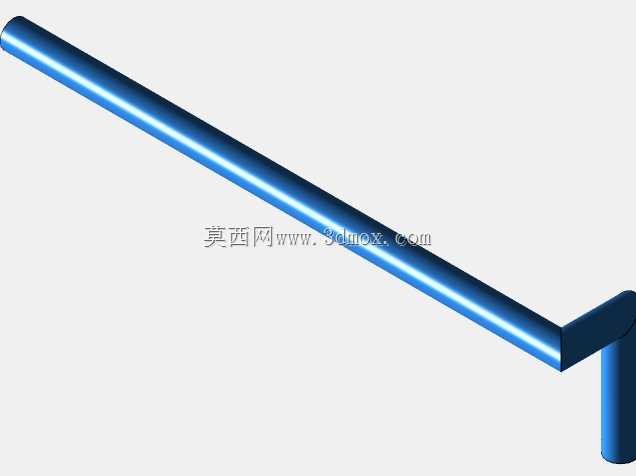

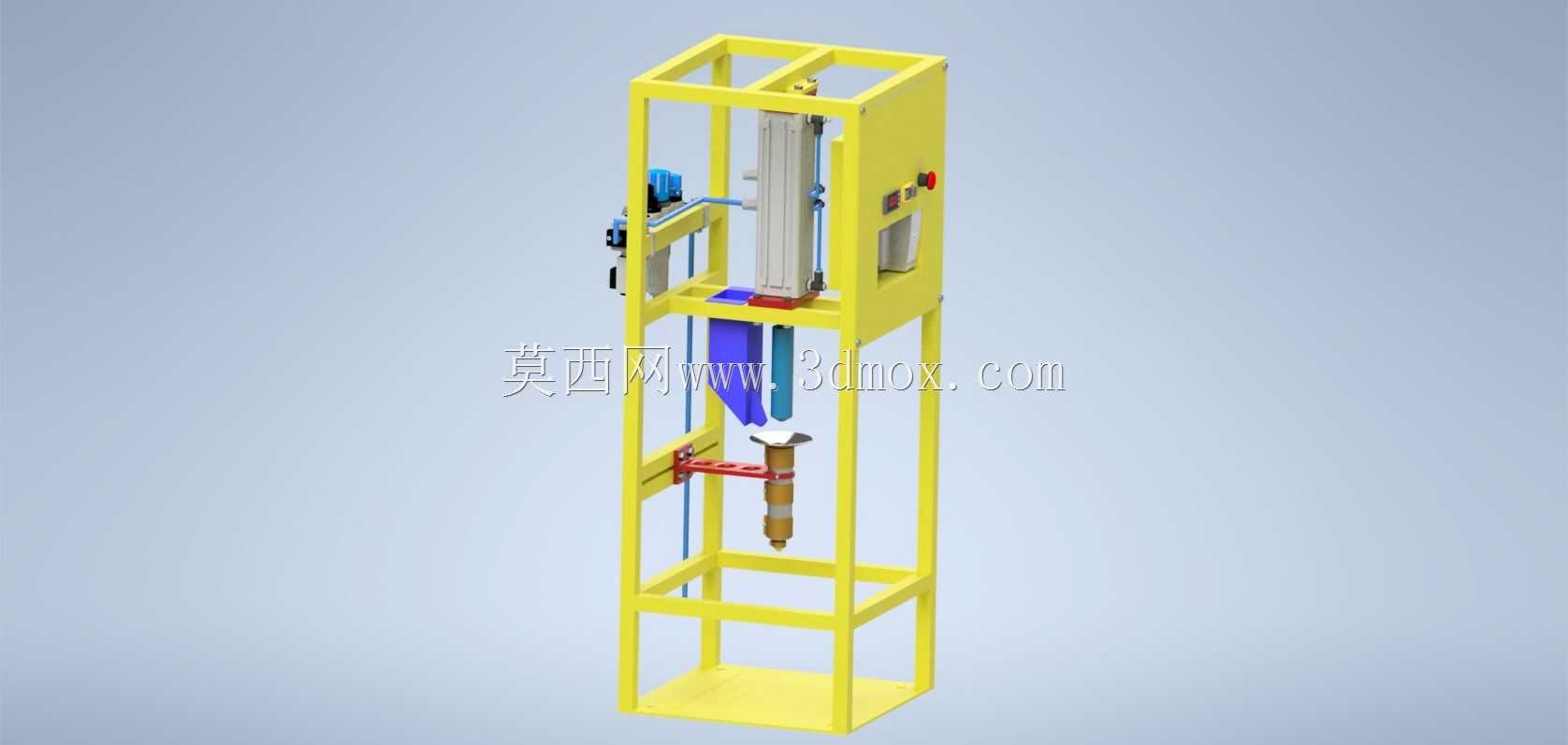

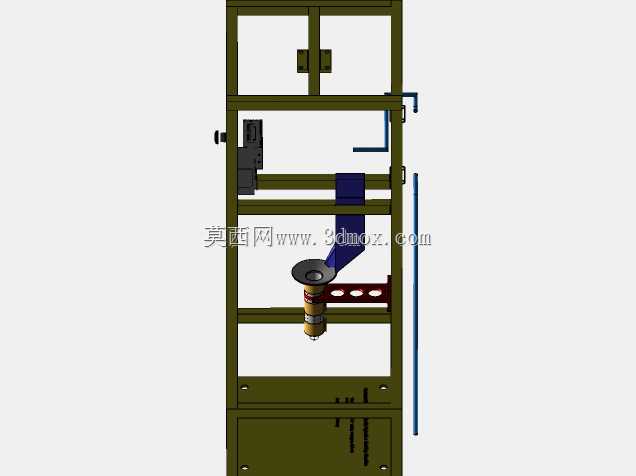

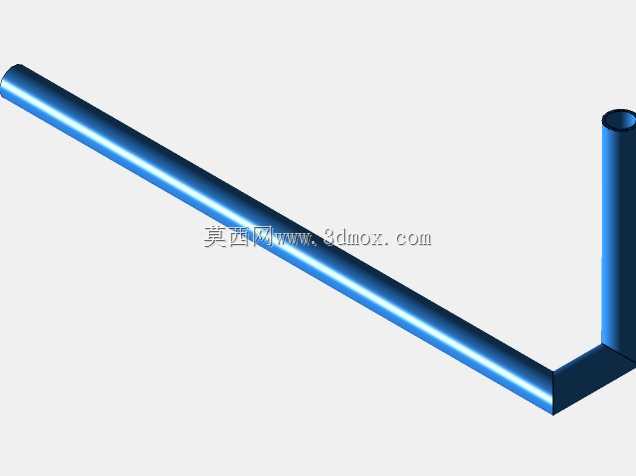

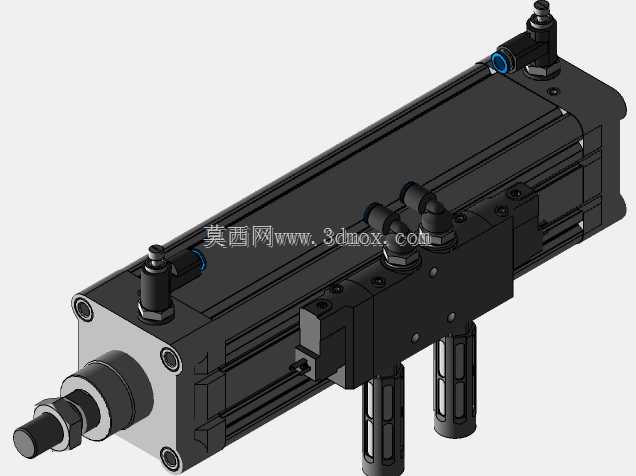

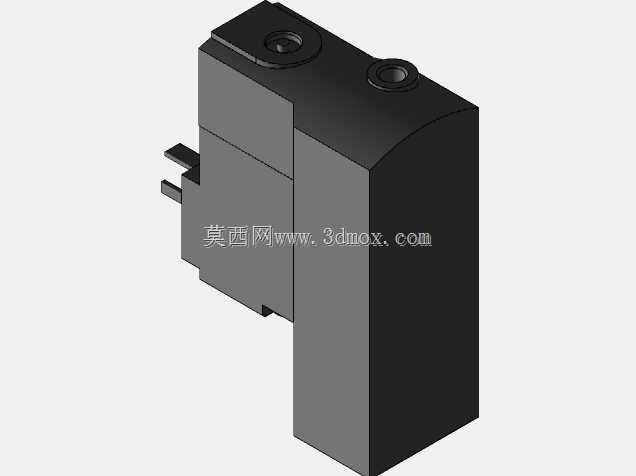

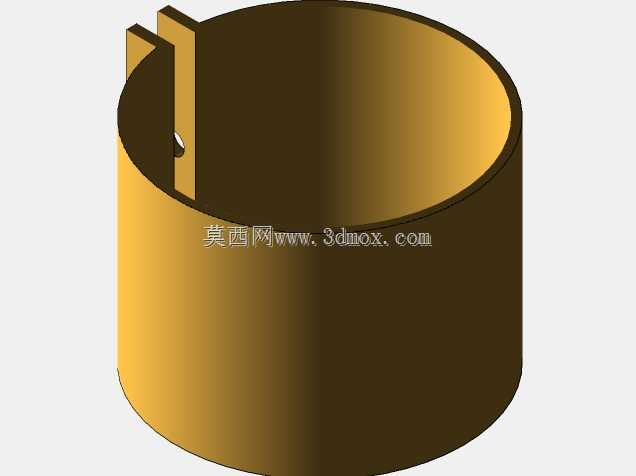

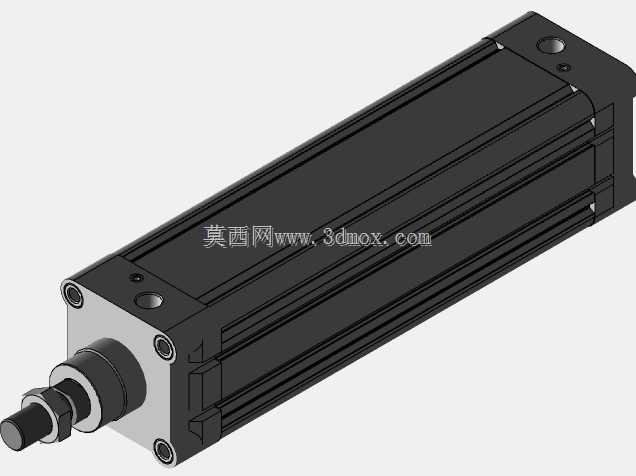

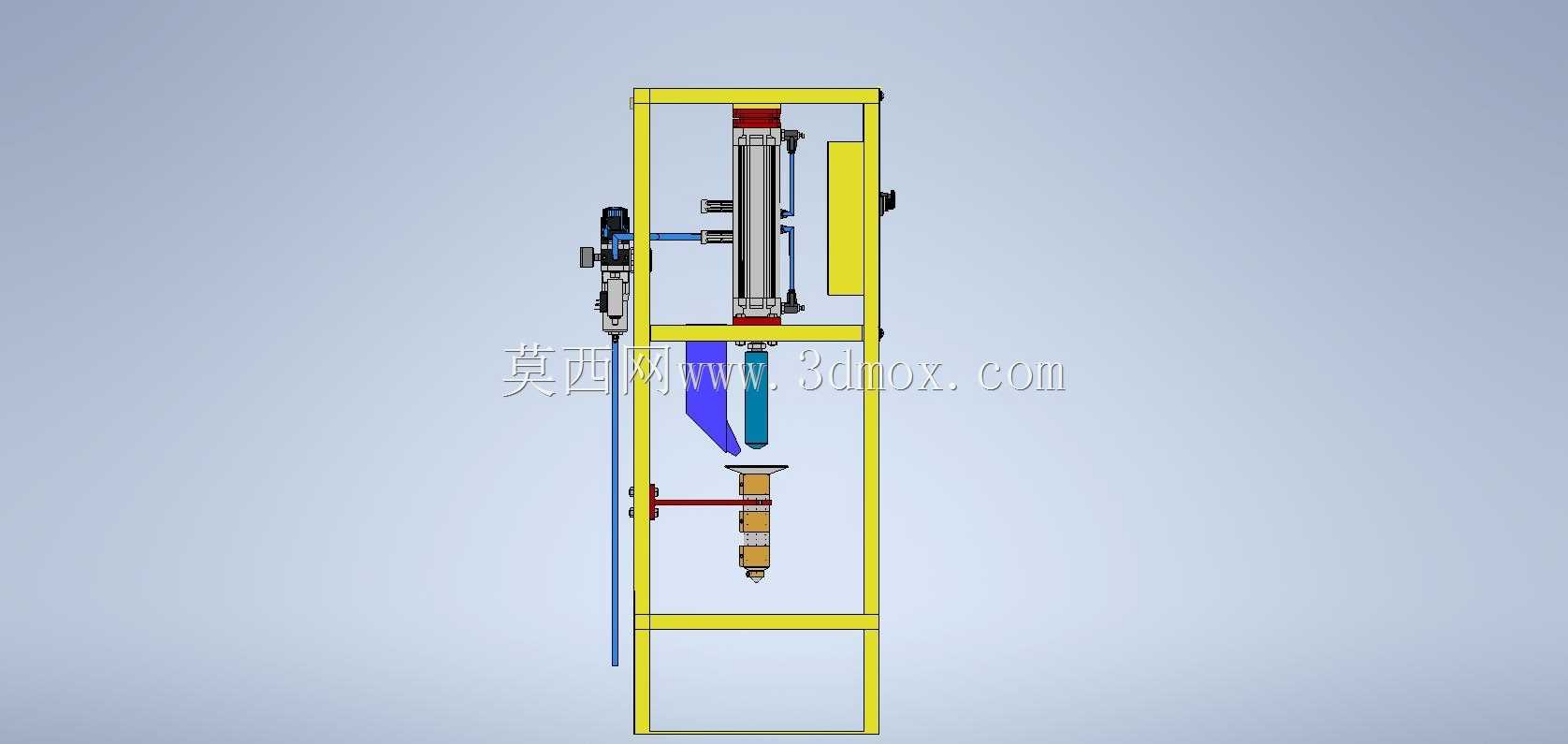

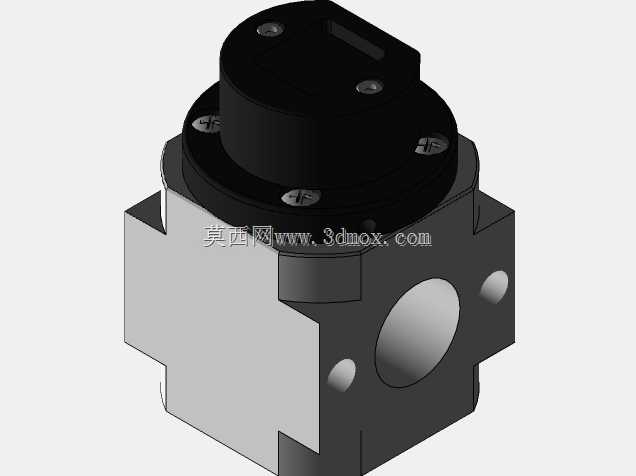

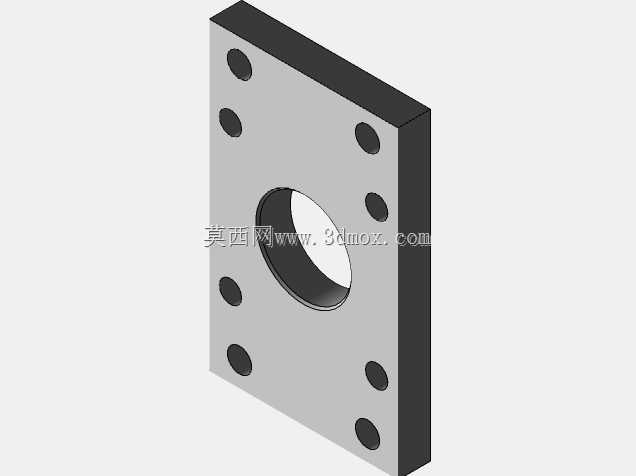

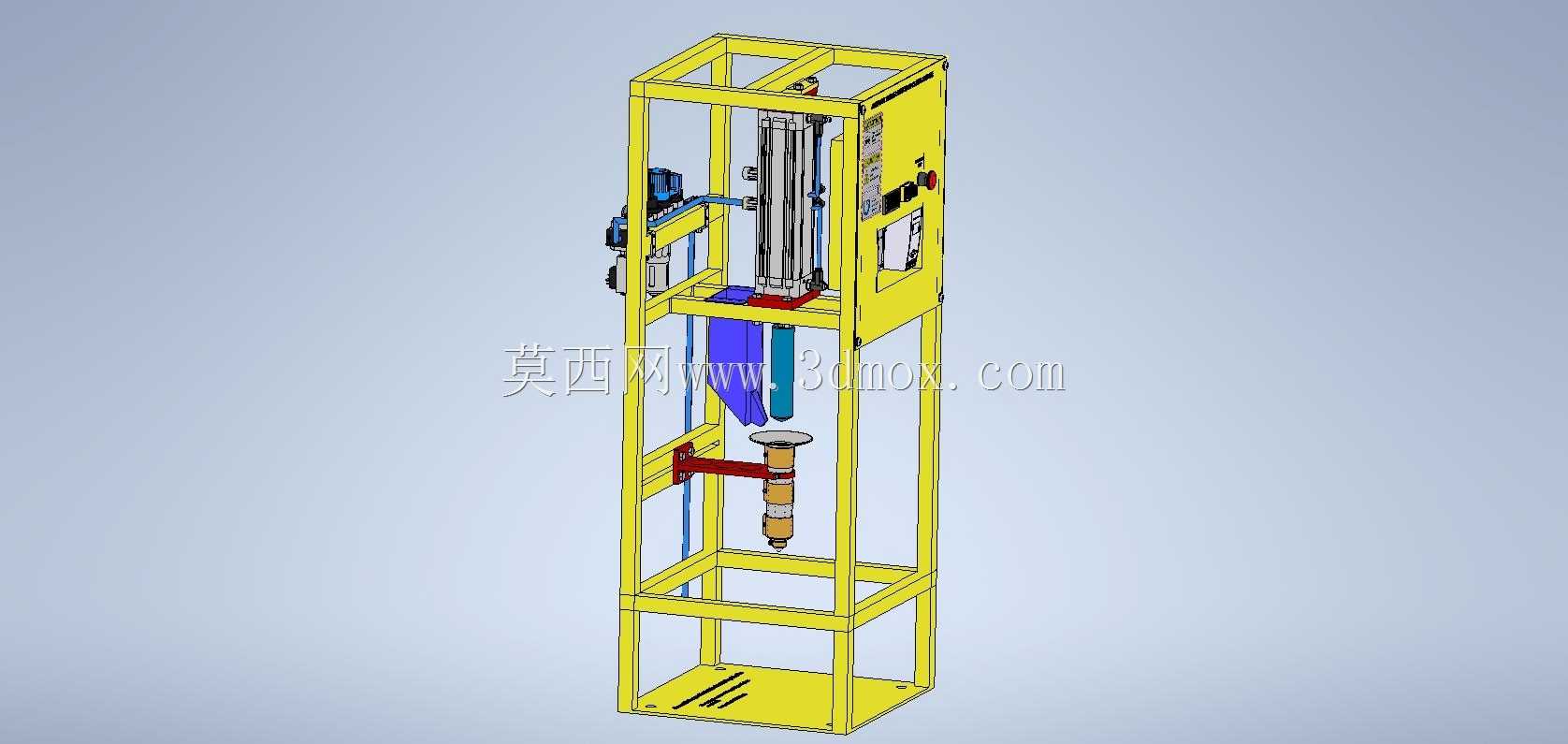

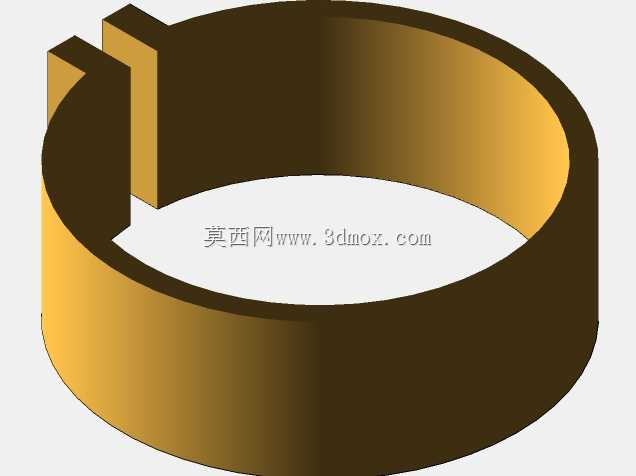

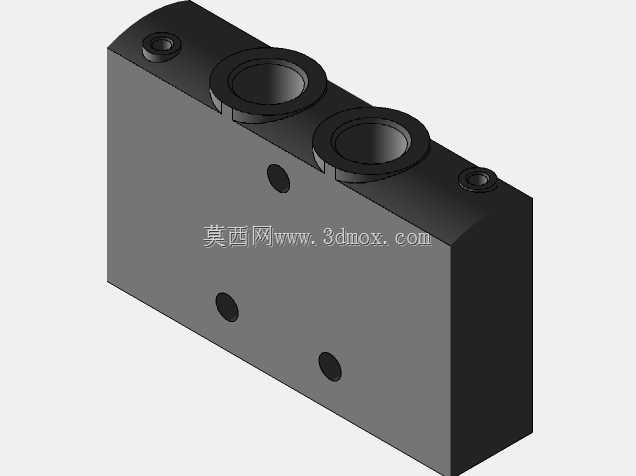

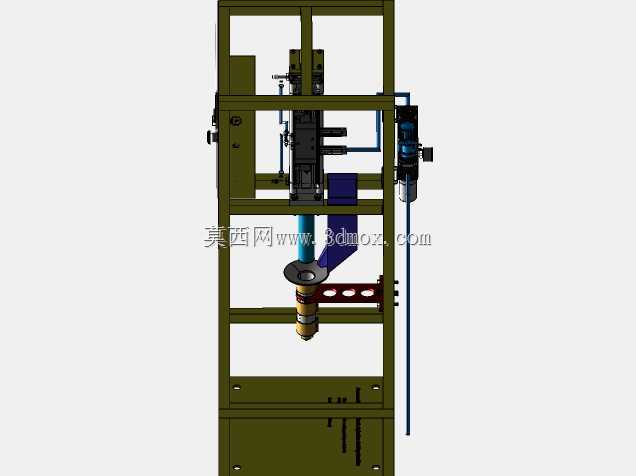

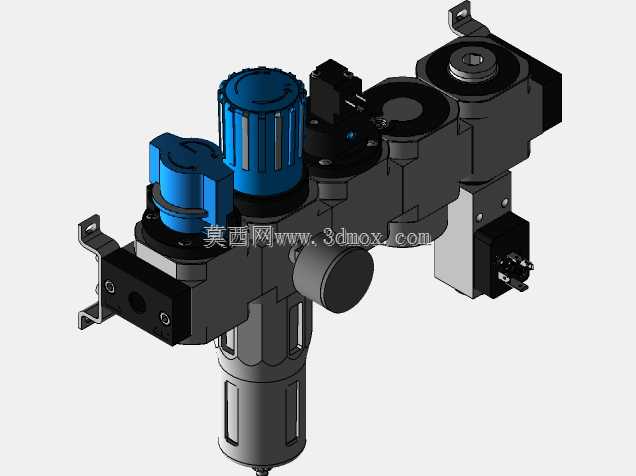

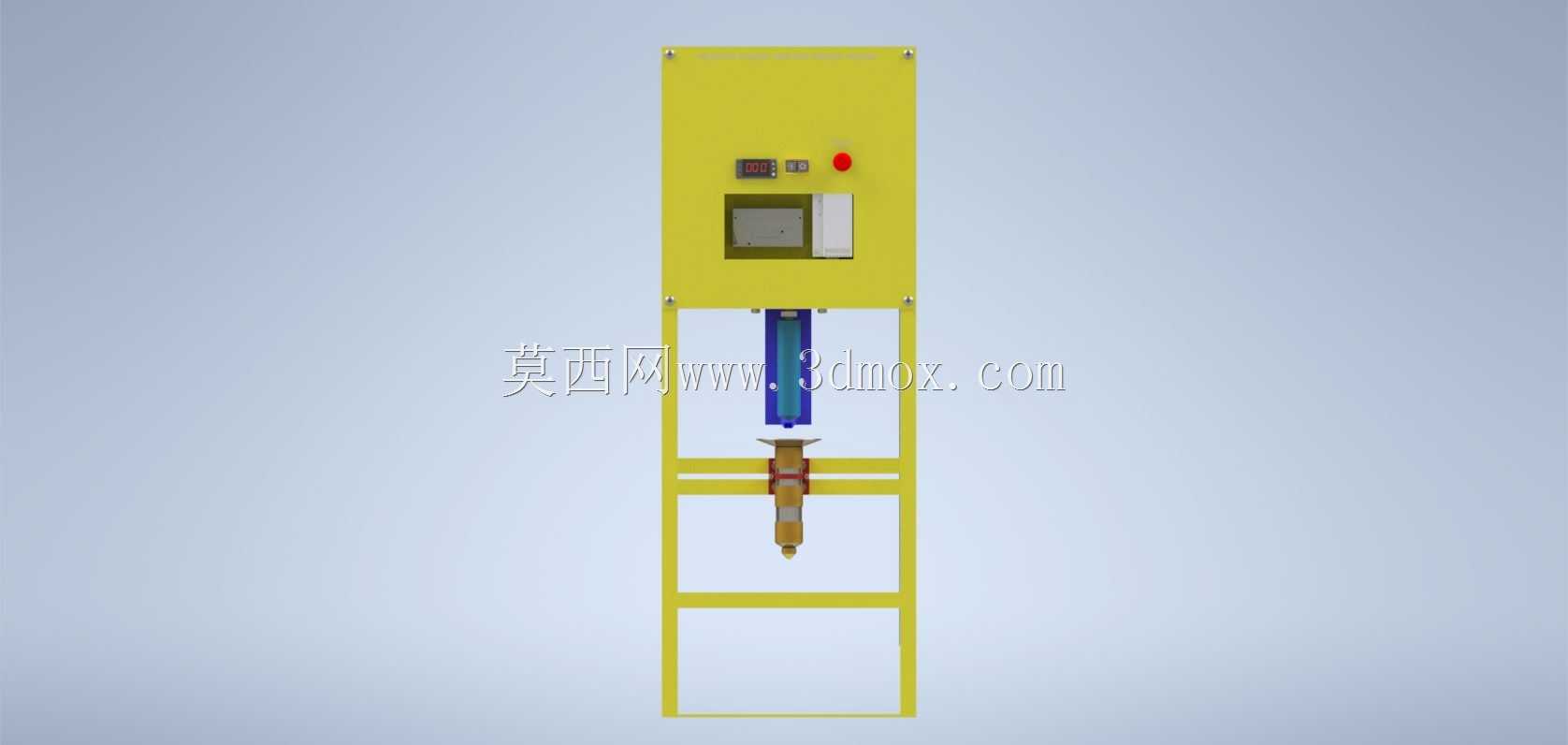

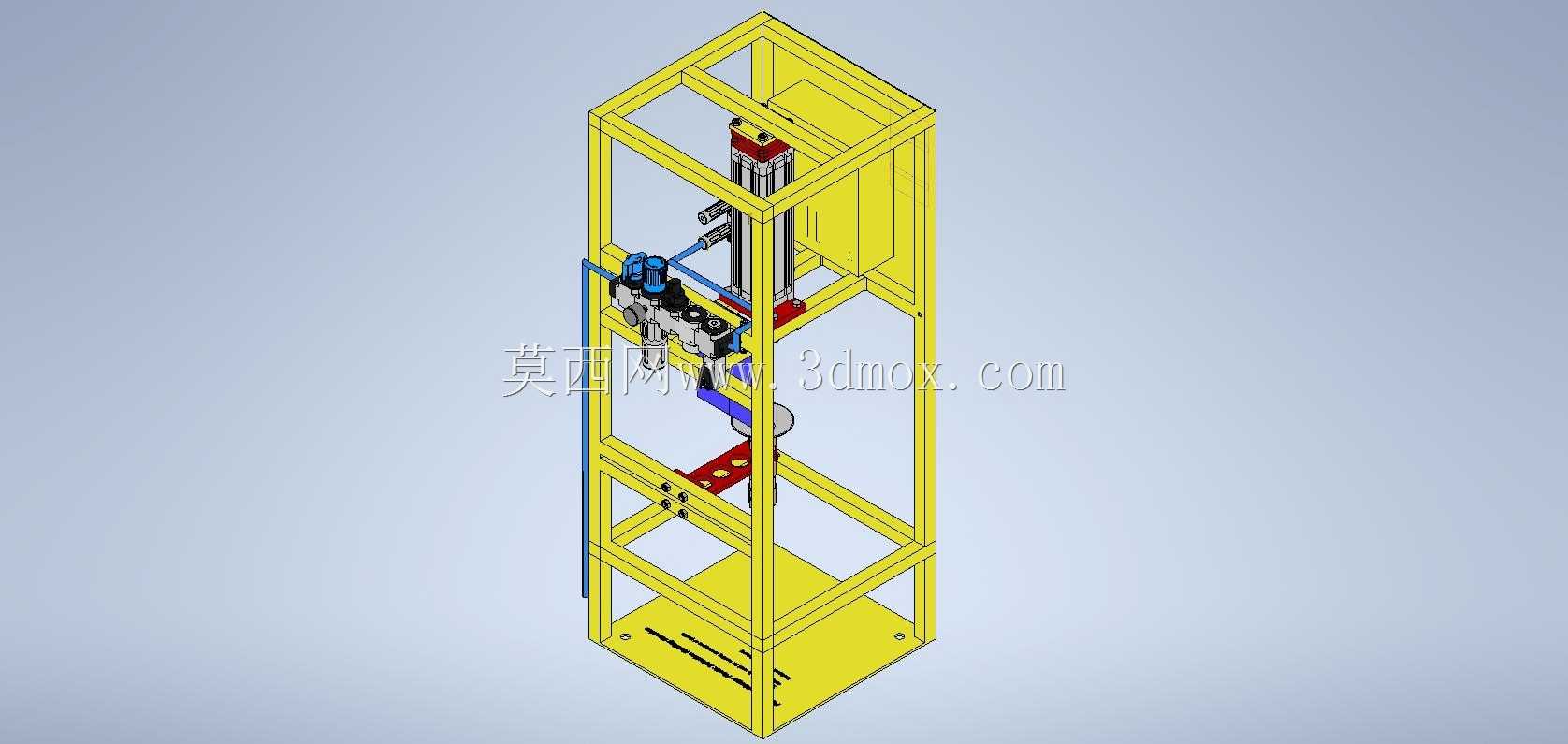

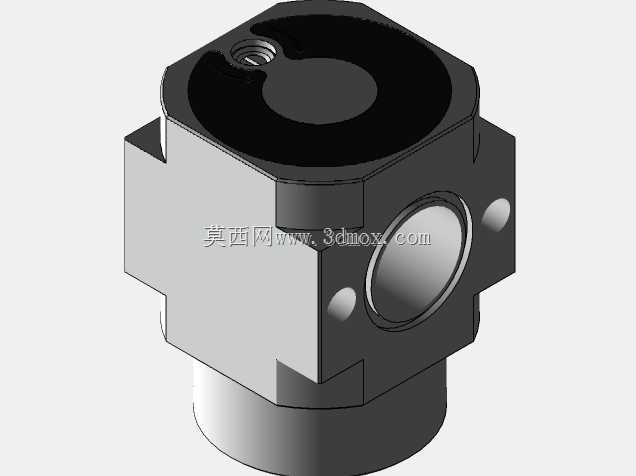

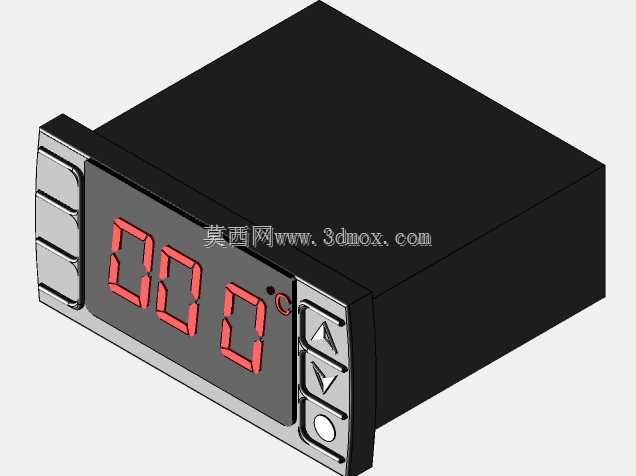

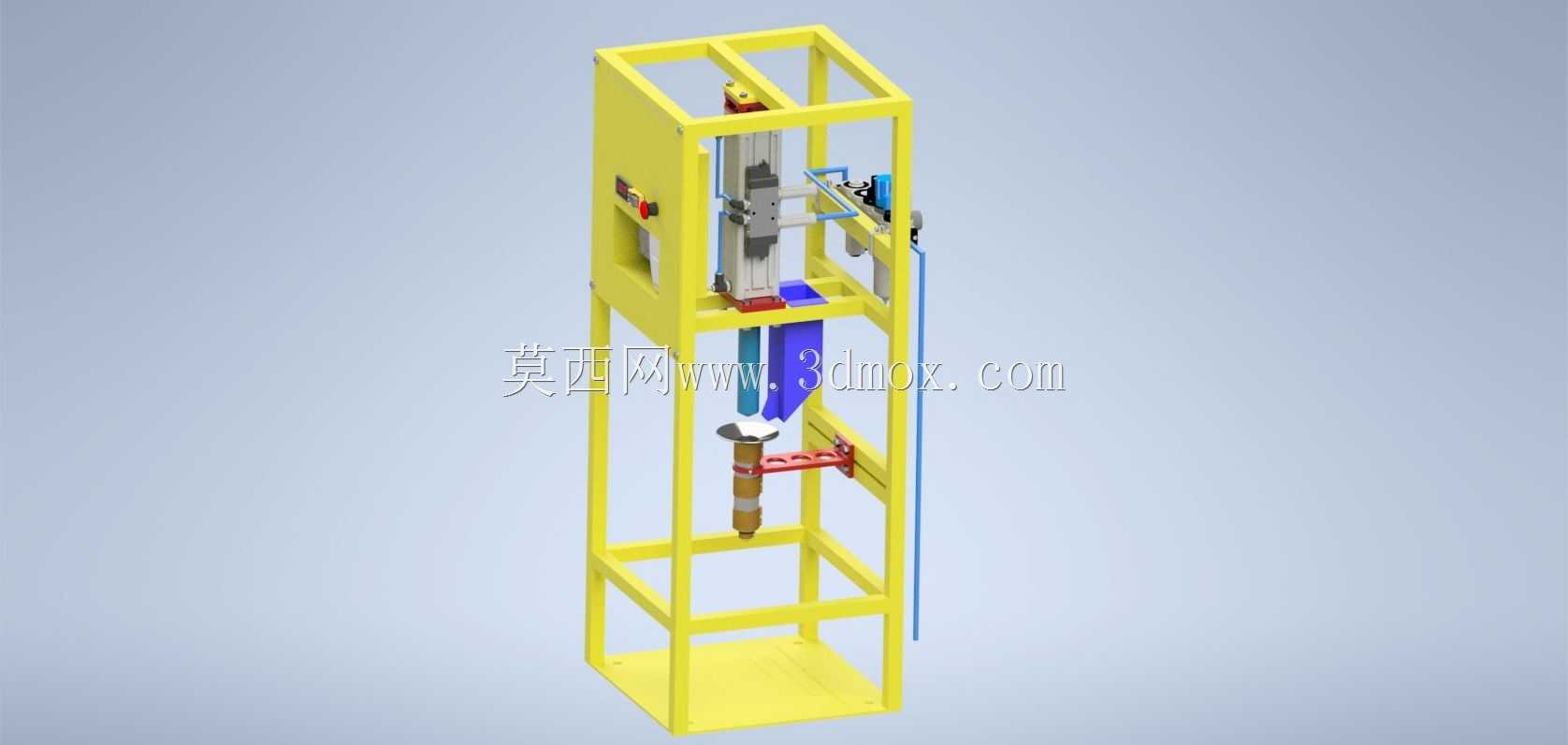

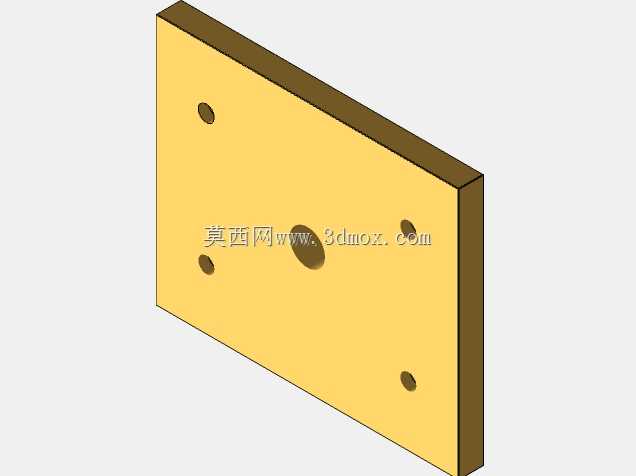

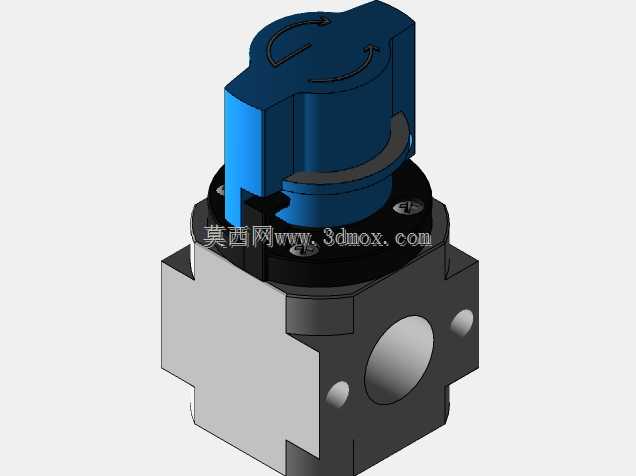

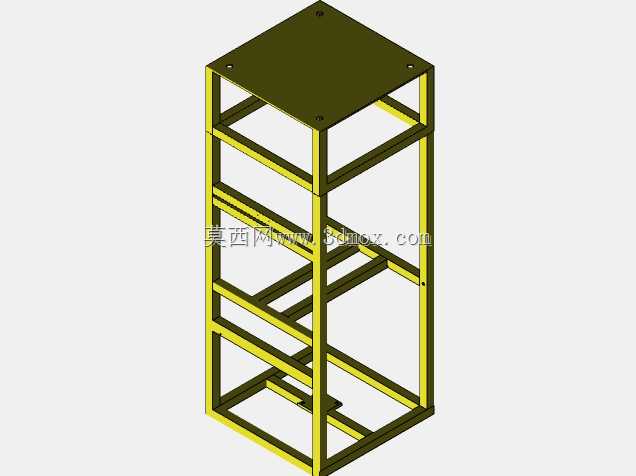

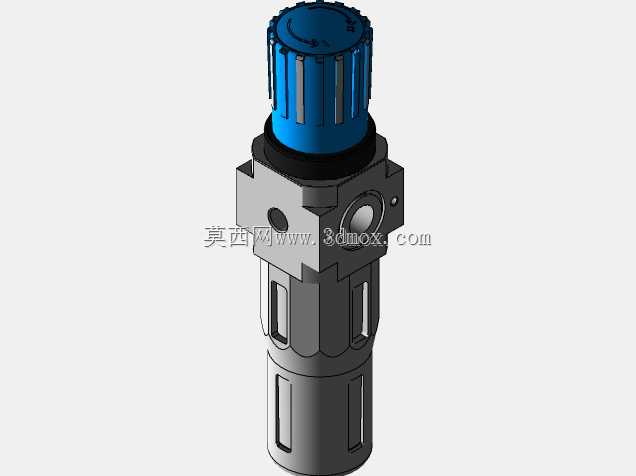

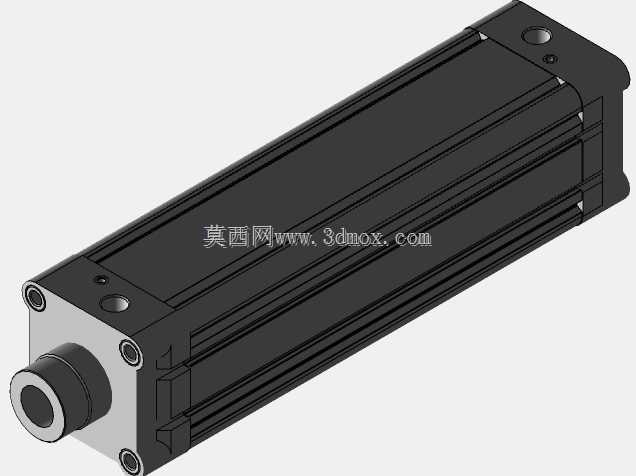

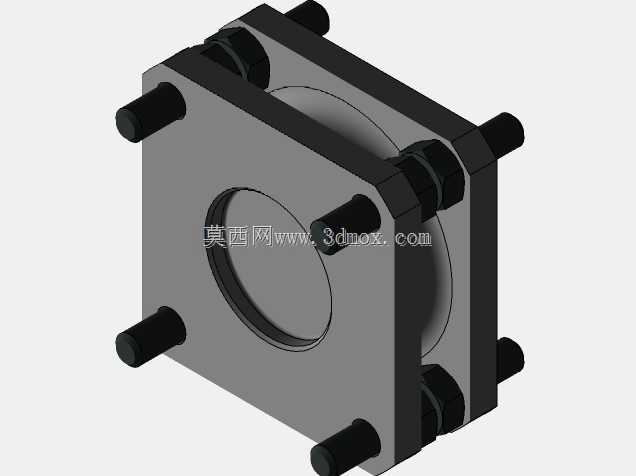

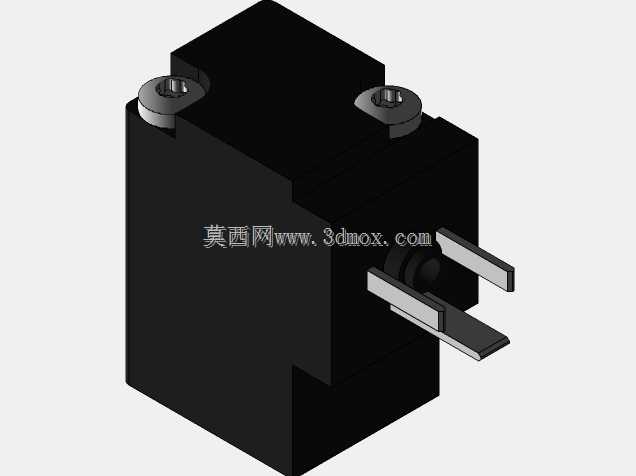

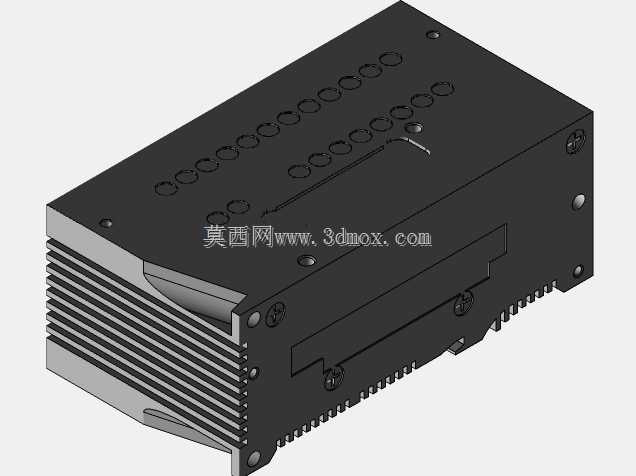

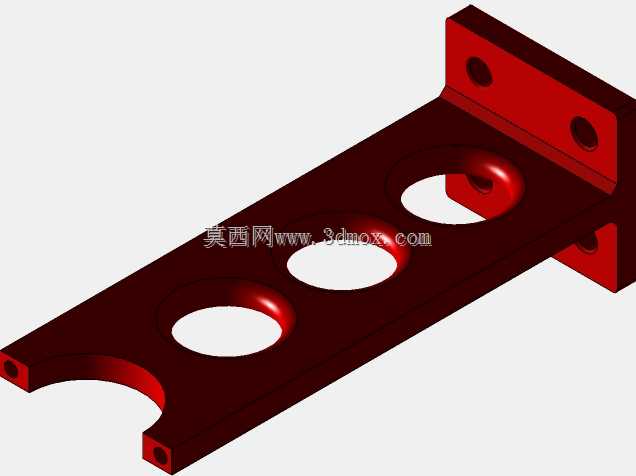

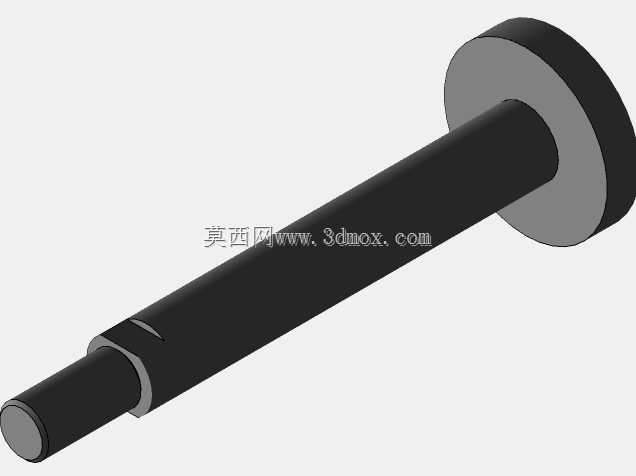

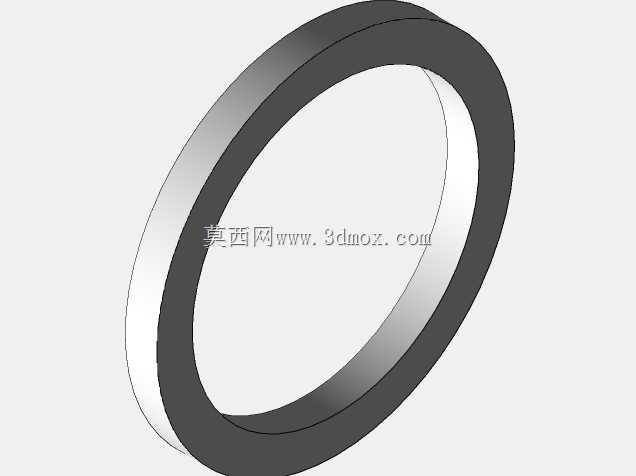

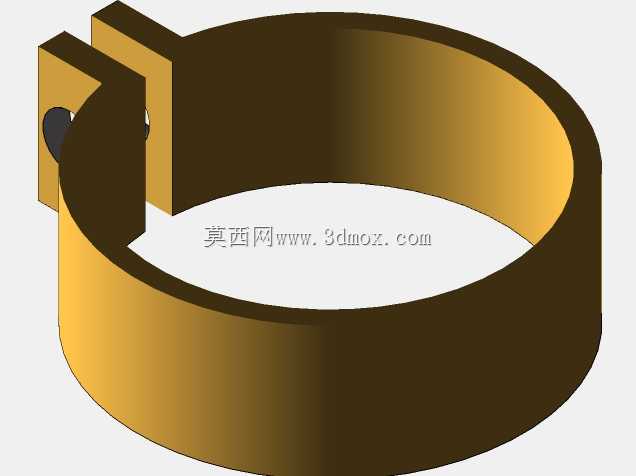

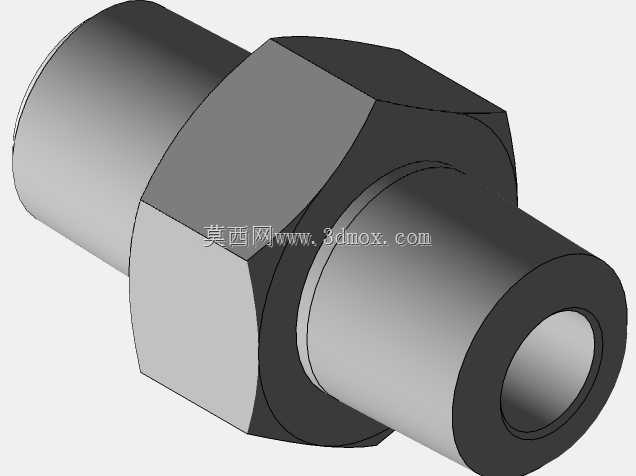

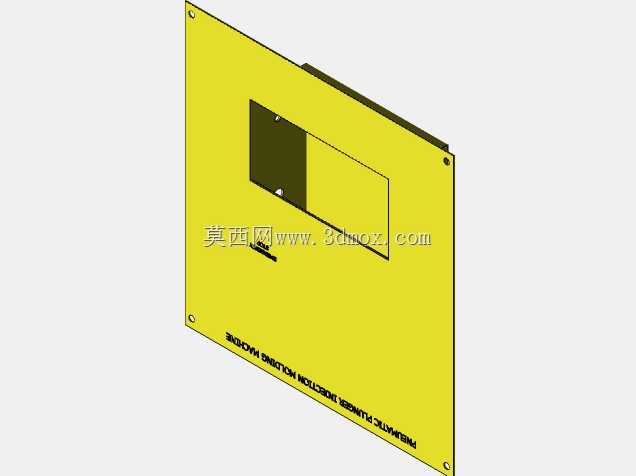

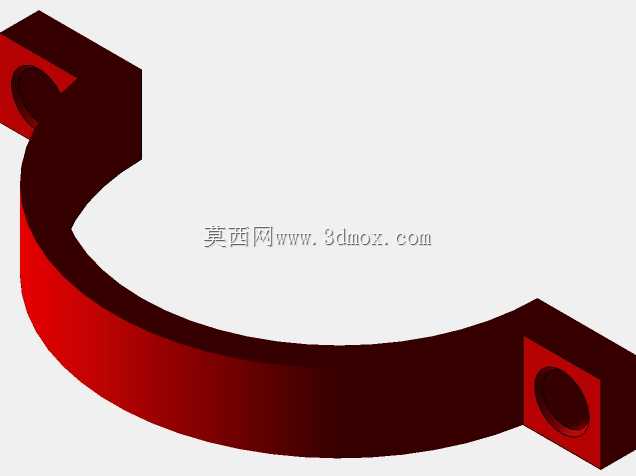

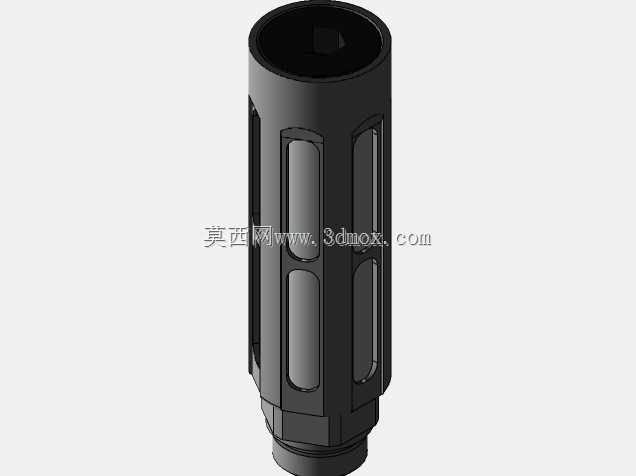

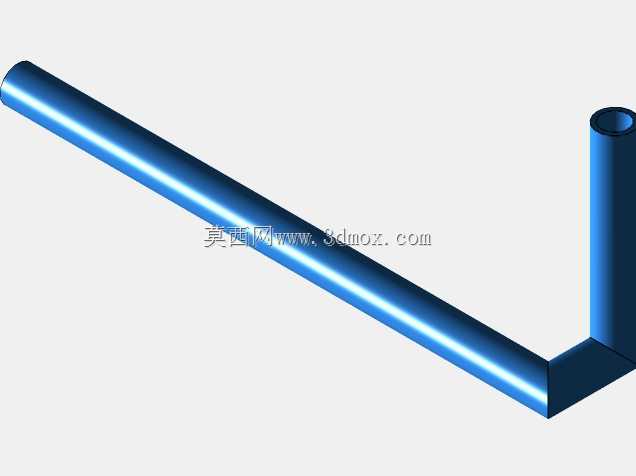

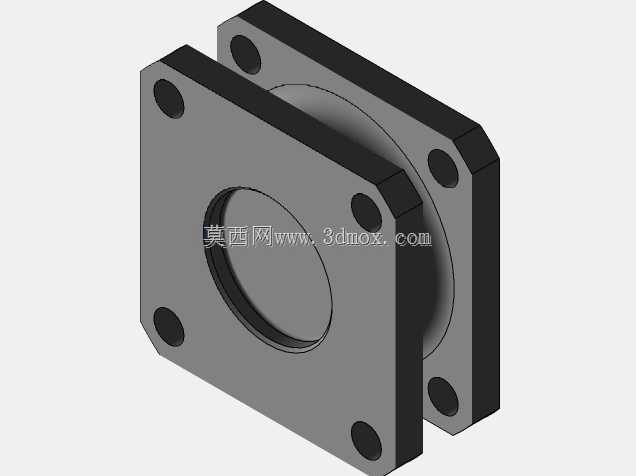

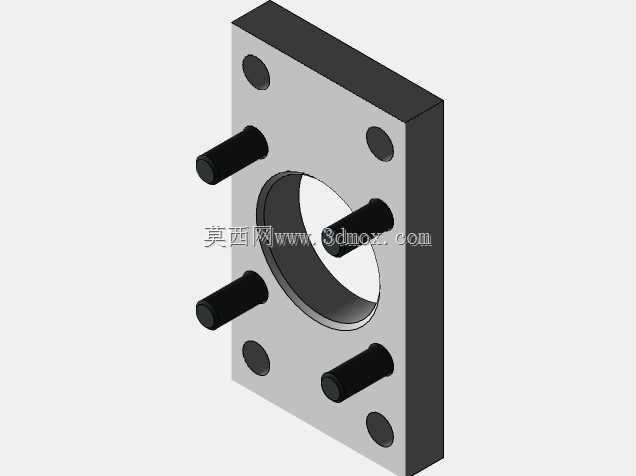

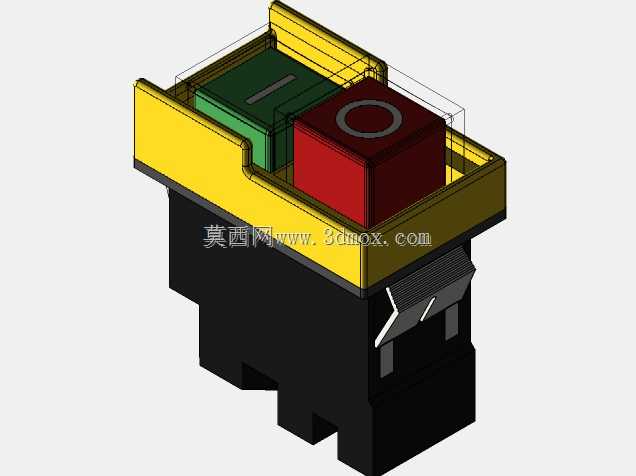

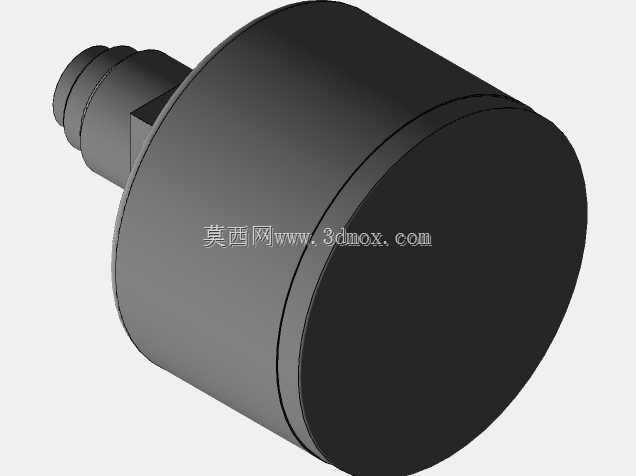

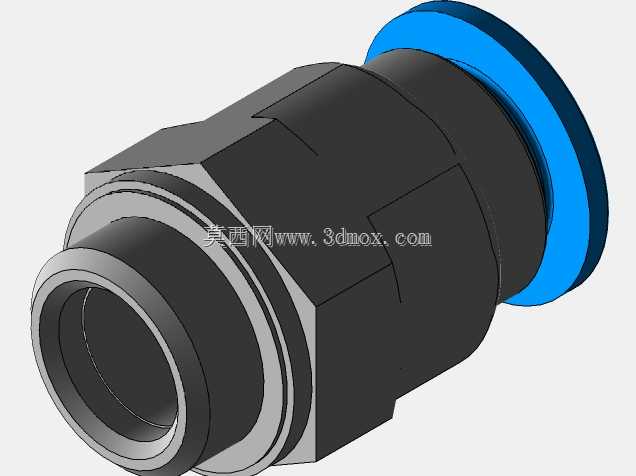

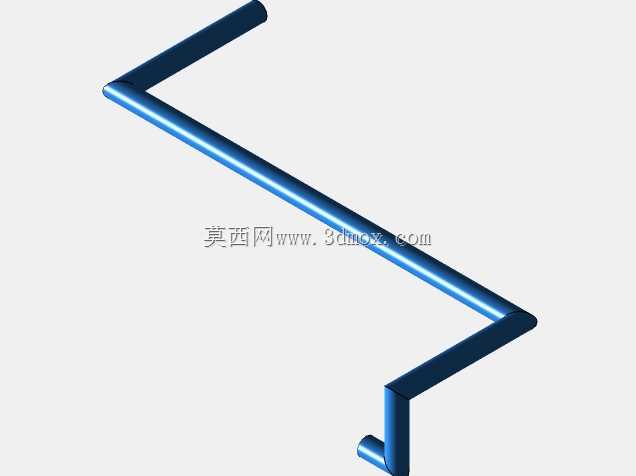

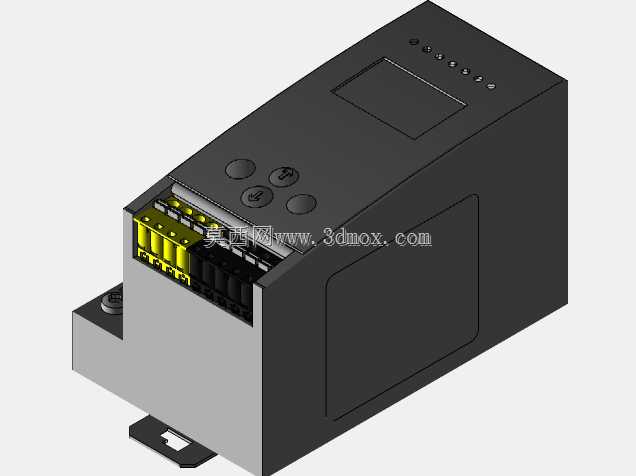

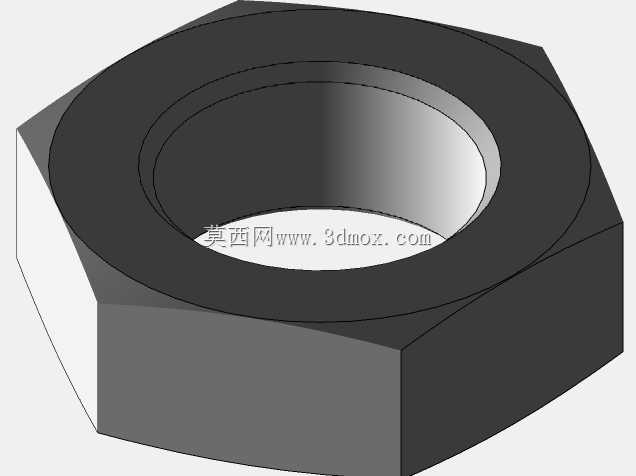

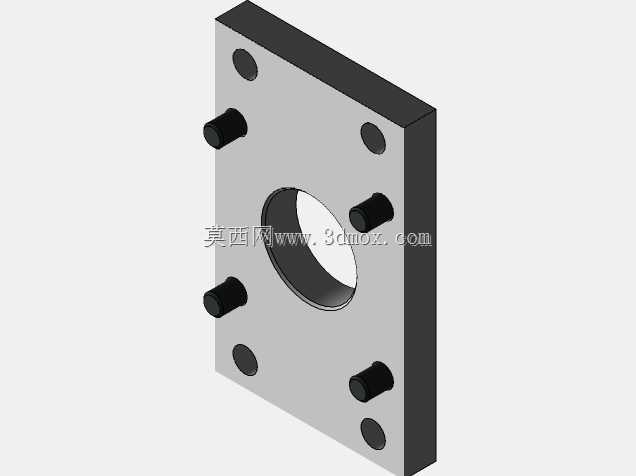

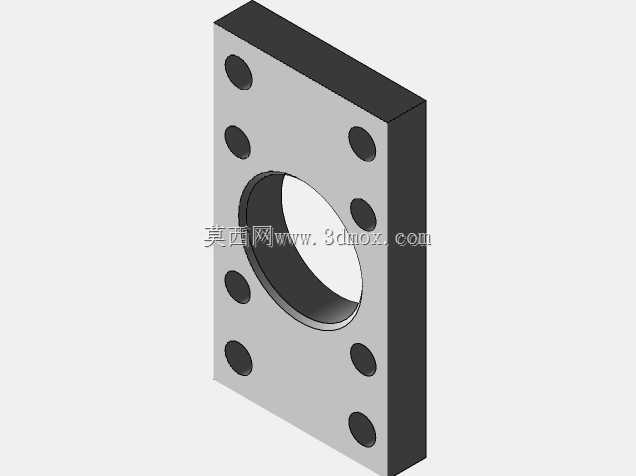

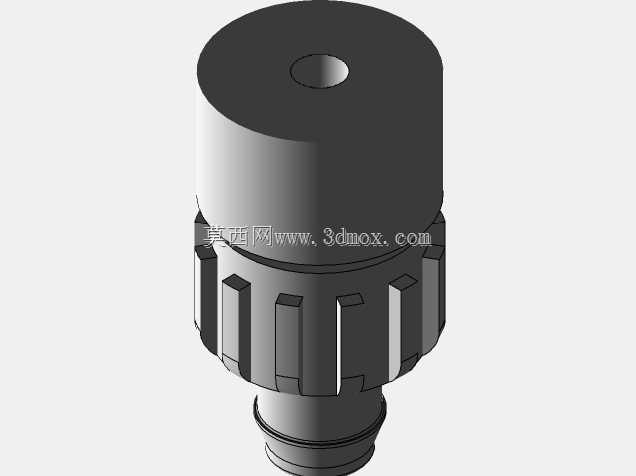

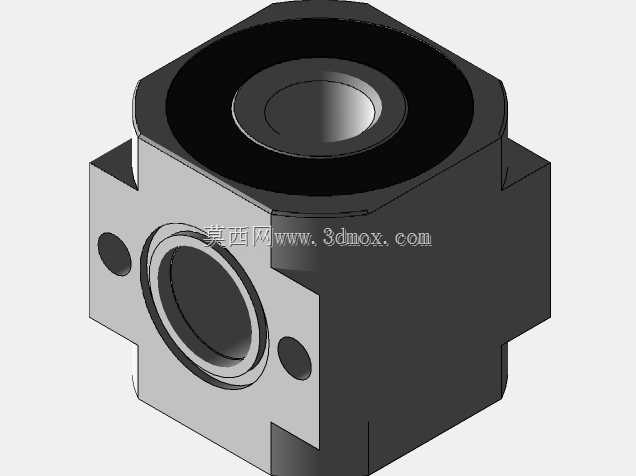

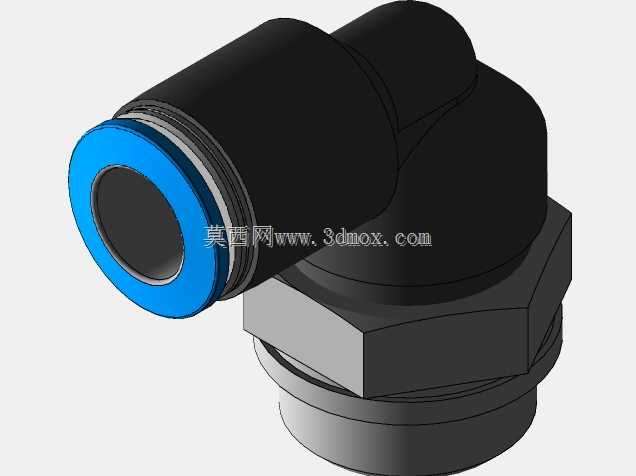

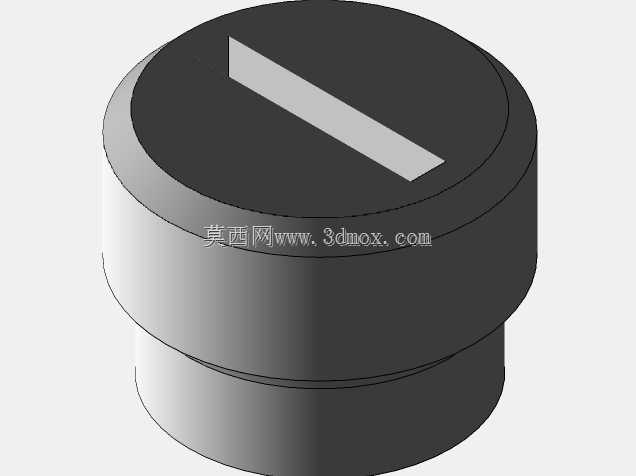

该设备为小型立式气动驱动的塑料注射成型装备，主要面向小批量塑料制件试制、实验室配方验证、教学实训场景以及小型加工坊的简易塑件生产场景，可适配低粘度热塑性塑料的注射成型作业，无需配套大型液压站与复杂的电控系统，适合场地有限、产能需求不高的使用场景，能够完成带嵌件的小型塑料件插入式注射作业，避免大型注塑机开机能耗高、调试周期长的问题。设备整体采用立式方管焊接框架作为承载主体，框架采用矩形截面型材搭建，形成上下贯通的安装空间，整体安装占地面积不足0.5平方米，底部预留地脚安装孔位，可直接固定在常规工作台面或水泥地面上，无需额外做重型设备基础，设备总高度控制在1.8米以内，适配常规厂房层高与实验室空间要求，框架侧面预留气动管路排布槽与元件安装位，所有外露管路沿框架型材内侧排布，避免生产过程中管路剐蹭操作人员或原料。设备核心功能模块分为气动驱动单元、塑化注射单元、合模定位单元三个部分：气动驱动单元采用标准气缸作为注射动力源，配套气源处理三联件、调速阀与行程限位组件，可通过调节气源压力控制注射压力，通过行程挡块调整注射行程，适配不同注射量的塑件生产需求，相比液压驱动结构无液压油泄漏风险，日常维护仅需定期更换气源滤芯、检查气缸密封件即可，维护成本极低。塑化注射单元采用立式料筒结构，配套电加热圈与温度检测元件，可将投入料筒的塑料颗粒加热至熔融状态，注射喷嘴垂直向下对准下方合模工位，熔融塑料在气缸推杆的推动下经喷嘴注入模具型腔，料筒外侧设置隔热防护层，避免操作人员误触烫伤，同时减少热量损耗降低加热能耗。合模定位单元设置在框架下部，配备可调节的模具安装板，安装板上开设标准T型槽与螺纹孔，可适配不同外形尺寸的小型注塑模具，模具安装板带有位置调节机构，可根据模具高度调整上下位置，保证喷嘴与模具浇口精准对中，工位旁设置手动控制气阀，操作人员完成嵌件放置与合模操作后即可触发注射流程，操作逻辑简单，无需复杂编程培训即可上手。设计过程中优先考虑设备的易用性与安全性，所有运动部件均设置在框架内侧，外侧可选装透明防护挡板，避免注射过程中熔融塑料飞溅伤人，气动回路设置过载保护阀，当气源压力超出设定阈值时自动泄压，避免设备部件过载损坏，整体结构无复杂定制加工件，大部分零部件采用标准工业气动元件与型材，加工制作成本低，后期零部件替换便捷，适合非专业设备厂商自行组装调试使用。
