精密两板结构塑料注射成型模具

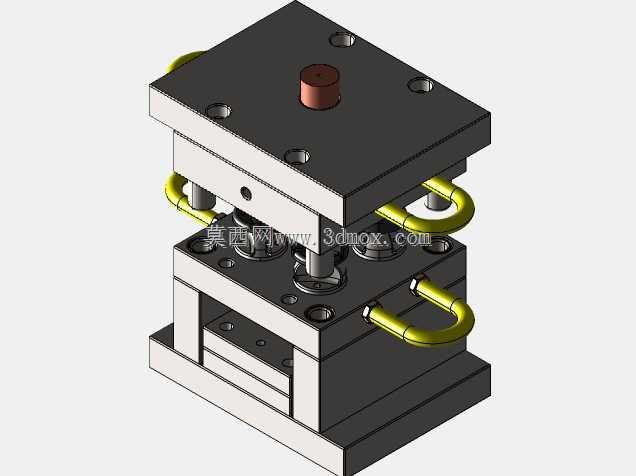

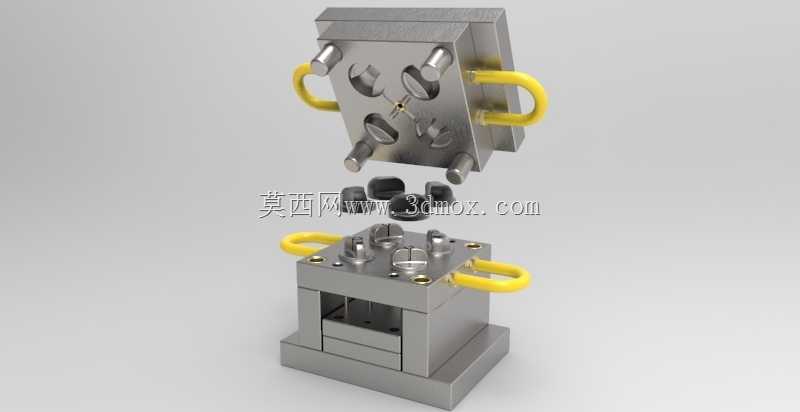

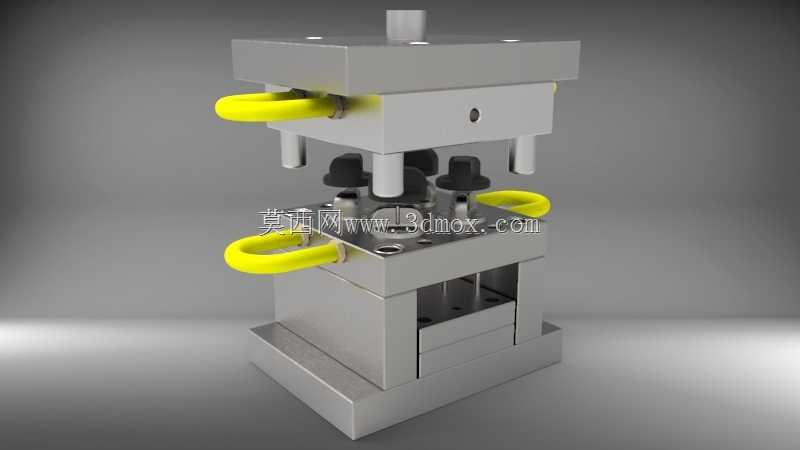

这套塑料注射成型工装主要应用于批量热塑性塑料制品的注塑生产场景，适配卧式注塑机的安装使用需求，可覆盖小型精密塑料结构件、外观件的连续成型作业，在消费电子配件、日用塑料零件、小型工业塑料构件的生产环节中能够稳定发挥作用，帮助生产环节实现熔融塑料的快速充型、冷却固化与制品脱模，完成从塑料原料到成型制品的核心加工工序。整套模具采用经典两板模结构设计，整体为方正的叠层式布局，上下模体通过四角的导柱导套实现精准合模导向，合模过程中可保证型腔与型芯的对位精度控制在0.02mm以内，避免出现飞边、错模等成型缺陷。模具两侧设置的黄色环形吊装结构，可适配车间常规吊具的吊装转运需求，方便模具在机台安装、拆模维护过程中的安全搬运，降低人工搬运重型模体的作业风险。模具的分型面设置在型腔与型芯的贴合界面，开模时动模与定模沿导柱轴向分离，内部设置的顶出机构可在开模行程到位后，将冷却固化的塑料制件平稳顶出，避免制件出现顶白、变形等问题。流道系统采用平衡式布局设计，可保证熔融塑料从浇口套进入后，能够均匀填充到型腔的各个区域，减少充型过程中的压力损失，保证成型制件的密度均匀、尺寸一致性稳定。冷却回路沿模体内部环绕型腔与型芯布置，可在成型过程中快速带走熔融塑料传递的热量，缩短制件的冷却固化周期，提升整体生产效率。整套模具的安装边界充分适配常规100吨级卧式注塑机的拉杆间距、定位圈尺寸与顶出孔位，无需额外改装即可快速上机安装调试，模体外部的连接结构可适配常规温度控制管路的快速接驳，减少现场调试的准备时间。在设计过程中充分考虑了生产过程中的维护便利性，易磨损的导套、顶针等部件均采用标准化通用规格，出现磨损后可快速更换，无需对模体进行二次加工，有效降低模具的全生命周期维护成本，同时模体的合模定位结构做了耐磨强化处理，可承受长期反复开合模的冲击载荷，保证长期批量生产过程中的成型精度稳定性。
