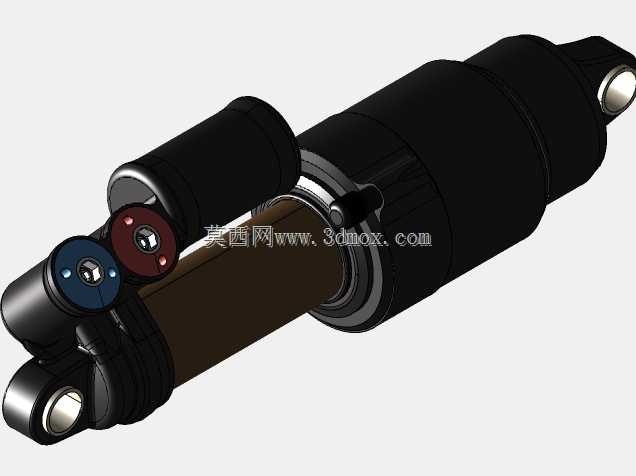

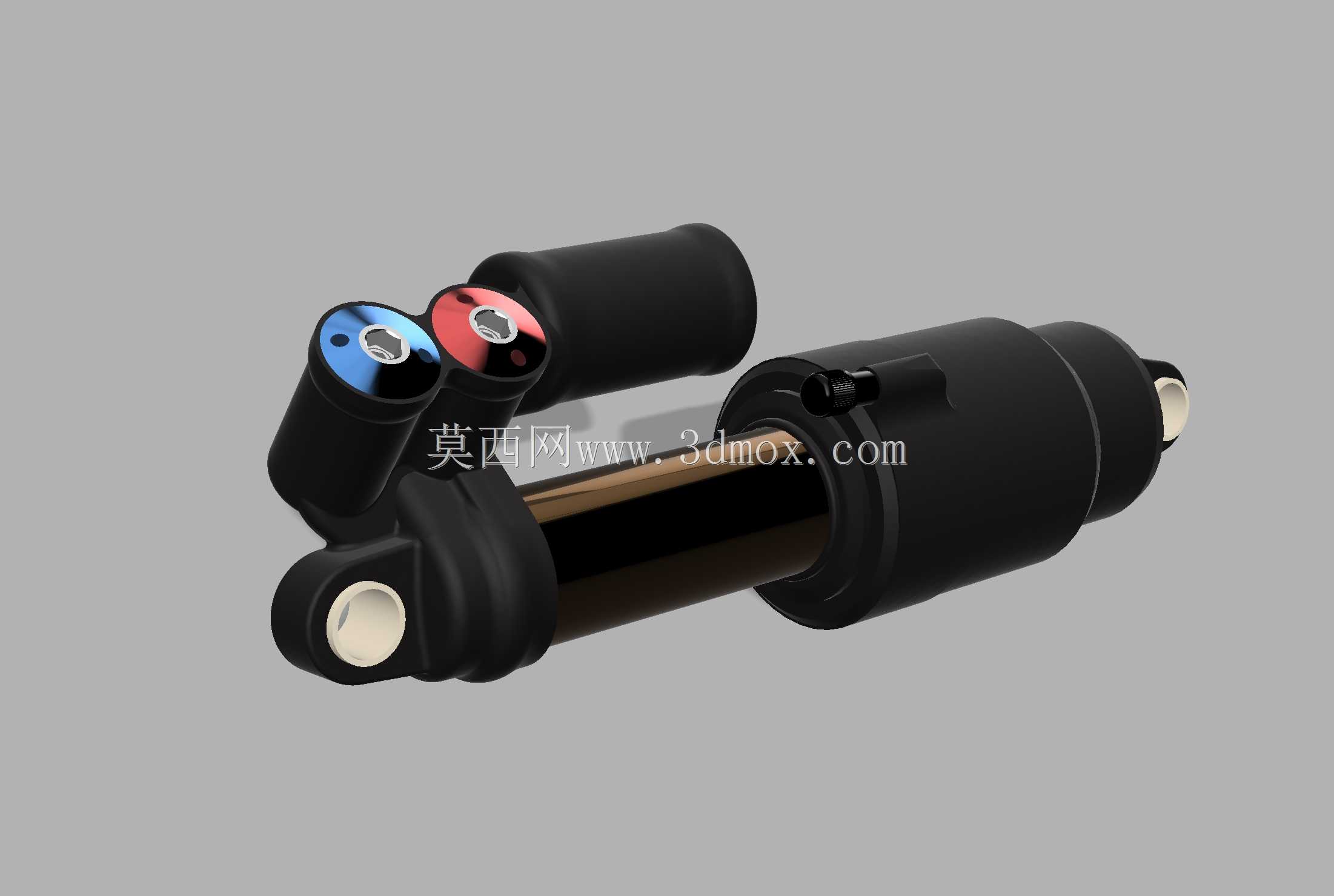

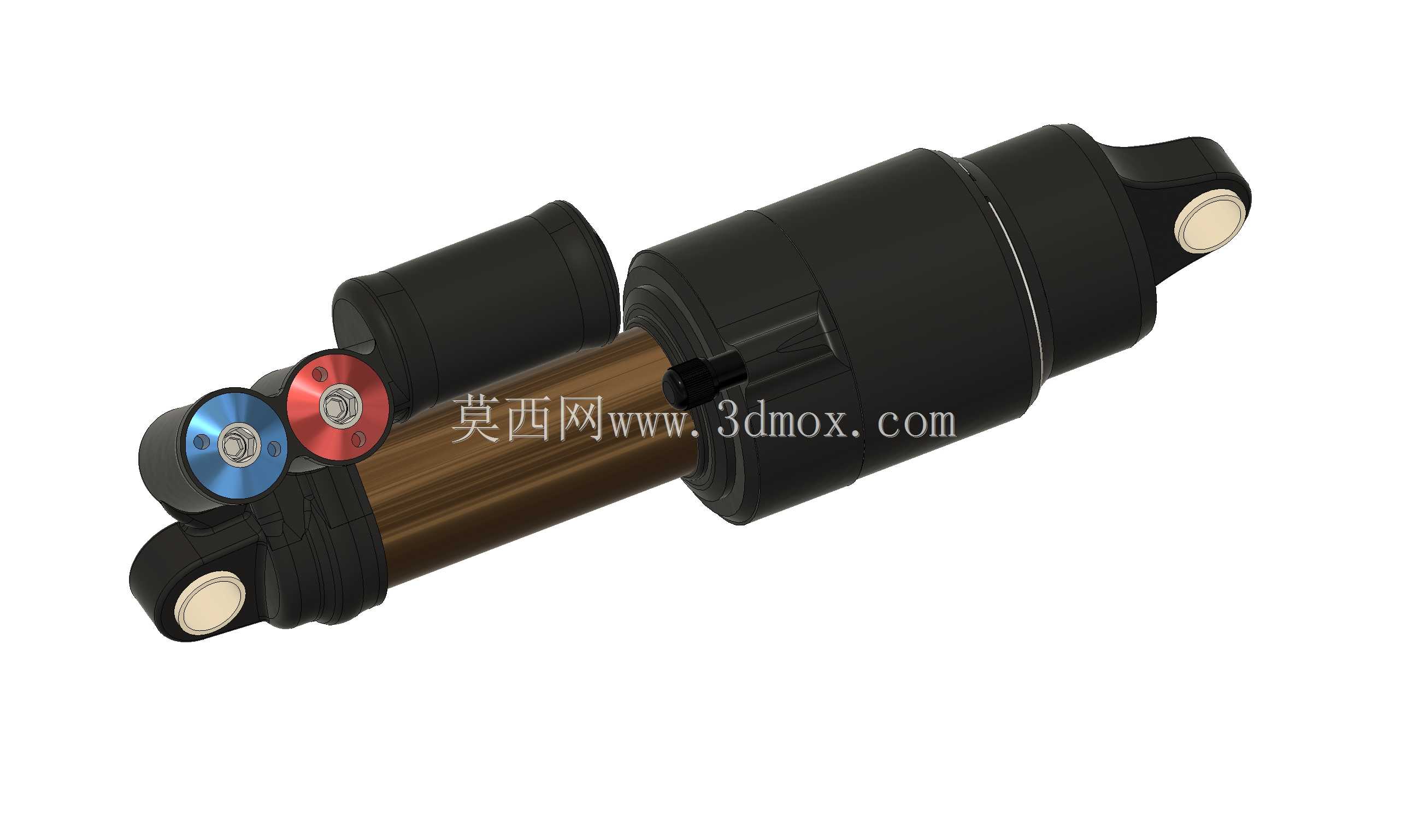

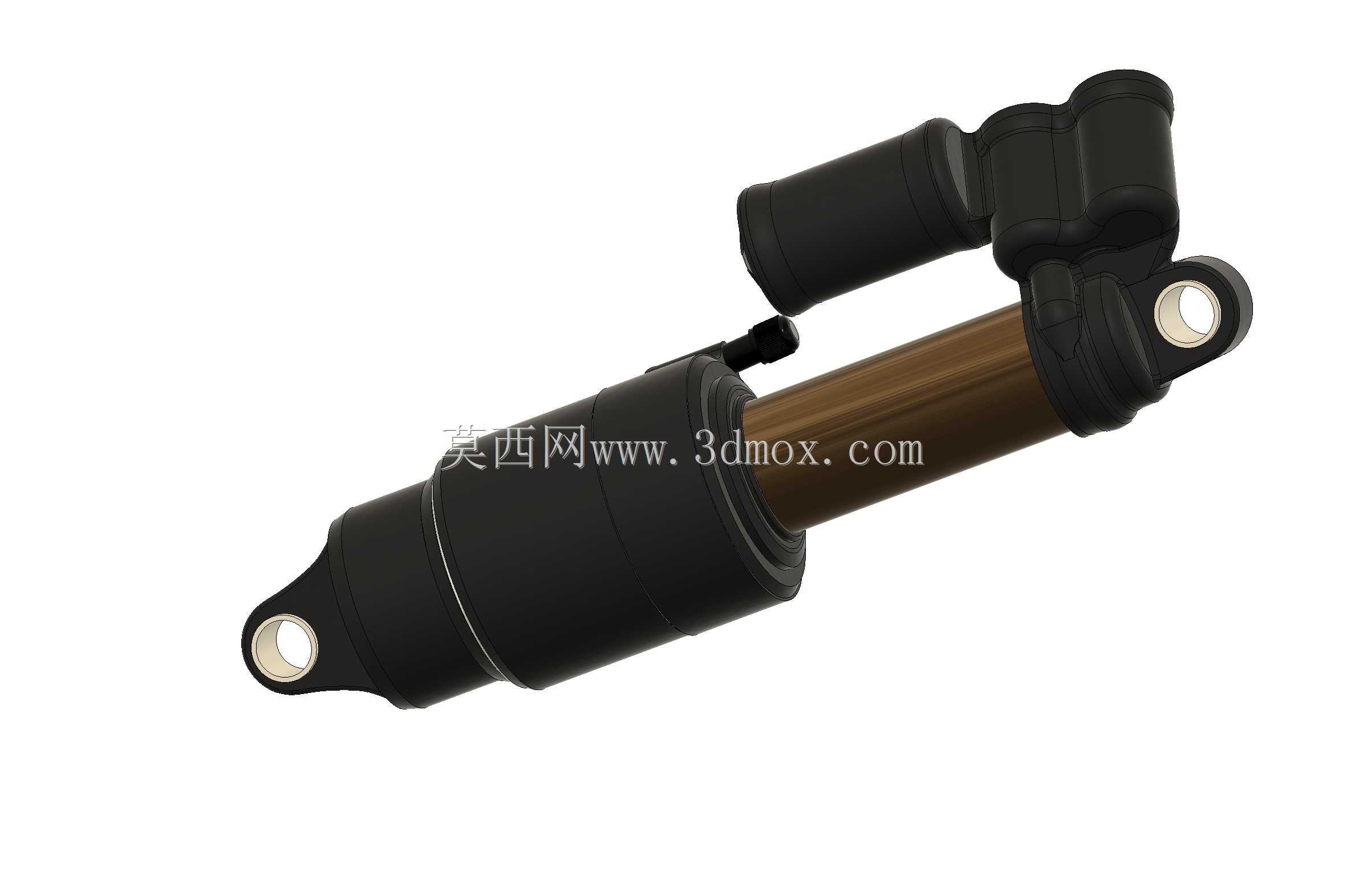

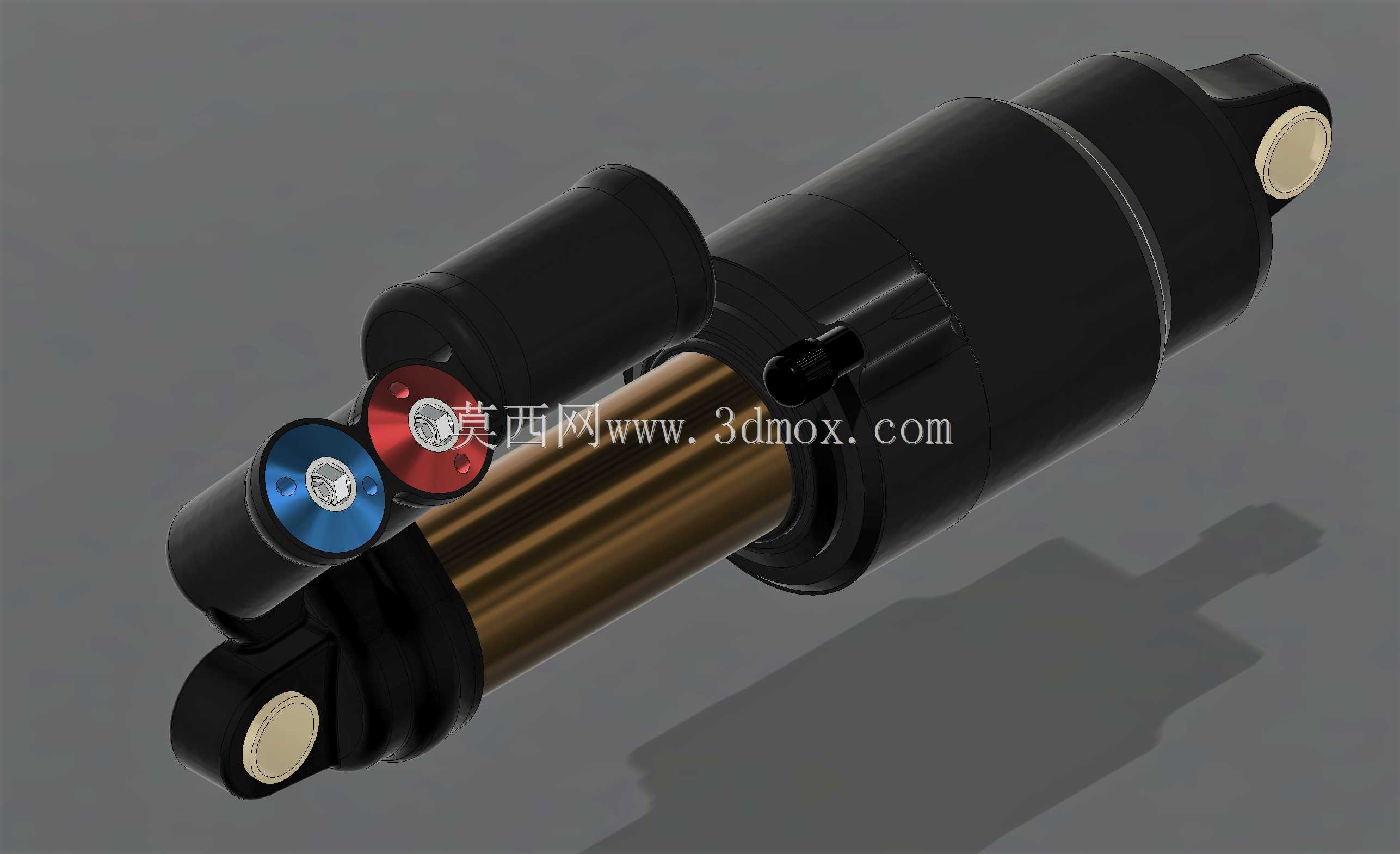

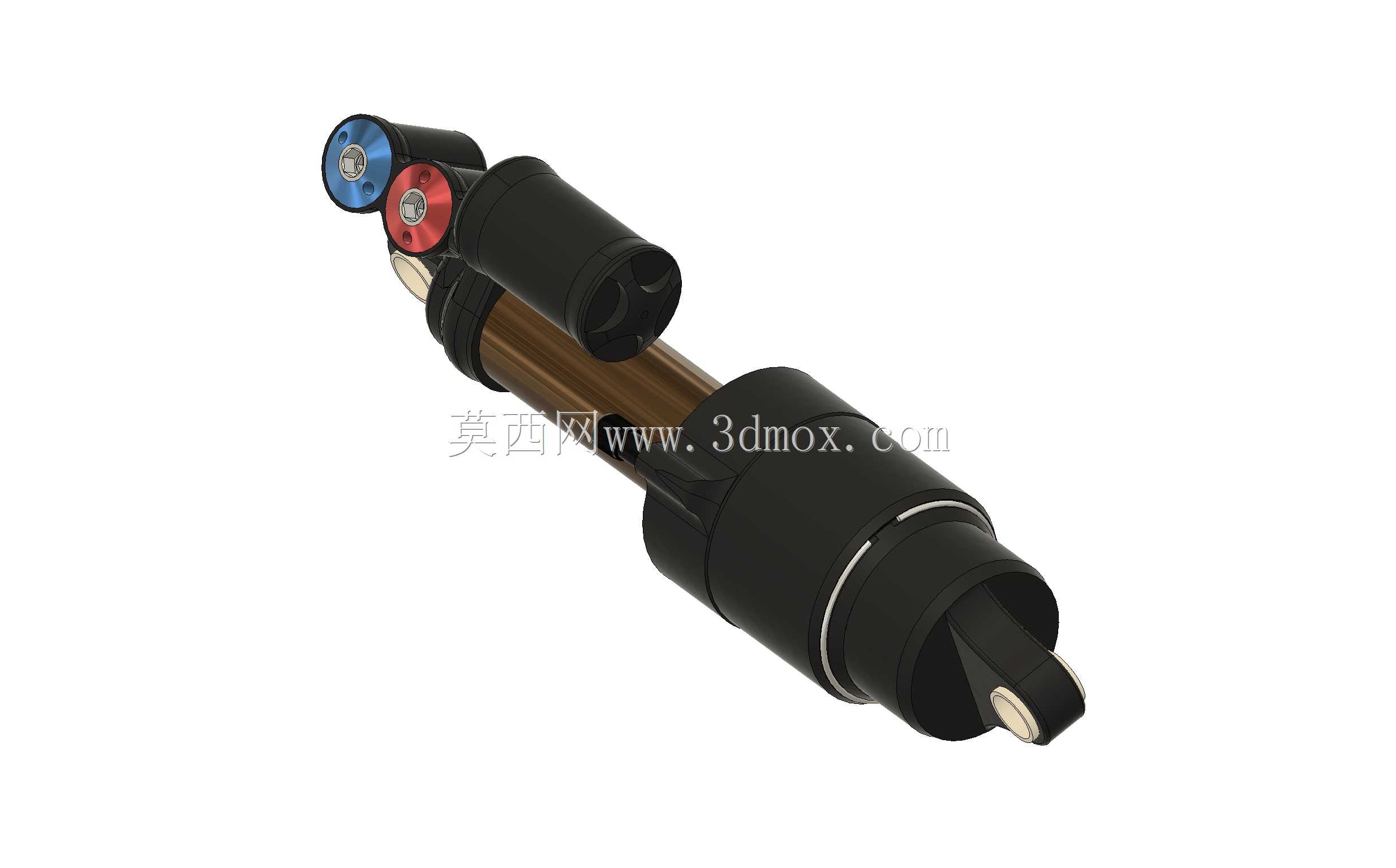

山地车气压后避震结构三维设计

这款后避震结构主要应用于山地越野自行车的后轮悬架系统，是山地车核心的减震缓冲部件，直接决定了骑行过程中复杂路况下的滤震表现与骑乘操控稳定性。在实际骑行场景中，当车辆碾过碎石路面、树根落差、坑洼地形时，该部件能够快速吸收路面传递的冲击能量，避免刚性冲击直接传递到车架与骑乘者身上，既能够降低长时间越野骑行的身体疲劳感，也能保证车轮始终贴合地面，维持足够的抓地力，避免骑行过程中出现车轮打滑、失控的风险，同时还能减少路面冲击对车架整体结构的疲劳损伤，延长整车的使用寿命。从功能特性来看，这款后避震采用多阻尼调节结构设计，外部设置的独立调节旋钮可分别对应压缩阻尼、回弹阻尼的参数调整，骑乘者可以根据自身体重、骑行风格、路况类型灵活调整避震的软硬程度与回弹速度：在平缓铺装路面骑行时可调高阻尼锁死或提升支撑性，减少踩踏过程中的避震泄力，提升踩踏传动效率；在重度越野下坡路段则可调低阻尼，提升避震的行程灵敏度，最大化吸收大落差带来的强冲击。在设计思路上，这款结构严格遵循山地车后避震的安装匹配逻辑，整体采用同轴活塞布局，主体缸筒采用高强度轻量化材质设计，既保证高压状态下的结构强度，也能控制部件整体重量，避免增加整车不必要的簧下质量；活塞杆部分采用高耐磨低摩擦的密封配合结构，保证避震往复运动过程中的顺滑度，同时避免内部阻尼介质出现渗漏问题；两端的连接吊耳采用标准鱼眼衬套结构，能够兼容多连杆、单转点等不同结构的山地车后悬架安装位，适配过程中可抵消悬架运动过程中的微小角度偏移，避免安装位出现卡滞、应力集中的问题。从安装边界与尺寸来看，该后避震的两端安装孔中心距为8.75英寸，适配安装的车架后三角宽度为2.75英寸，整体缸筒外径、调节旋钮的突出尺寸都严格控制在常规山地车后三角的安装空间范围内，安装过程中不会与车架后上叉、后下叉、变速传动部件出现运动干涉，替换安装时无需对车架进行额外的打磨、改装，直接替换同规格的原厂后避震即可完成装配，整体结构的尺寸精度完全满足实际装车的匹配要求，能够为山地车后悬架的改装、维修替换以及新车型的悬架设计提供精准的结构参考。
