山地车定制后悬架连杆减震结构

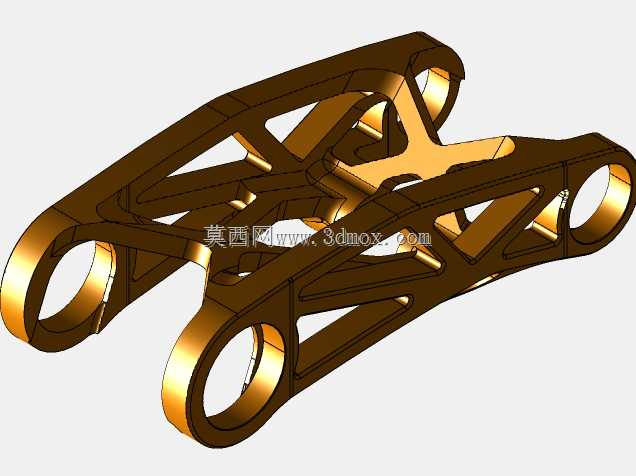

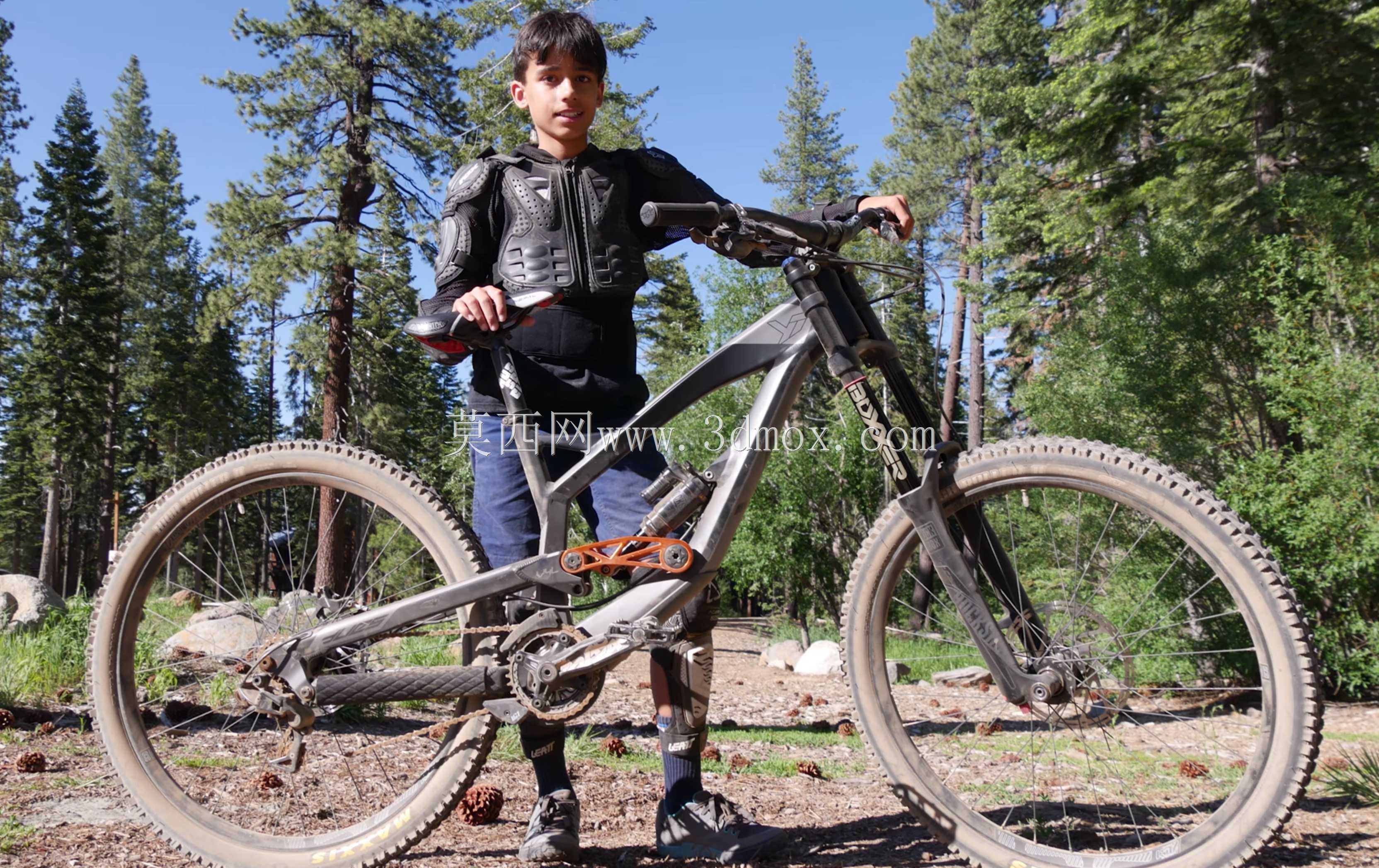

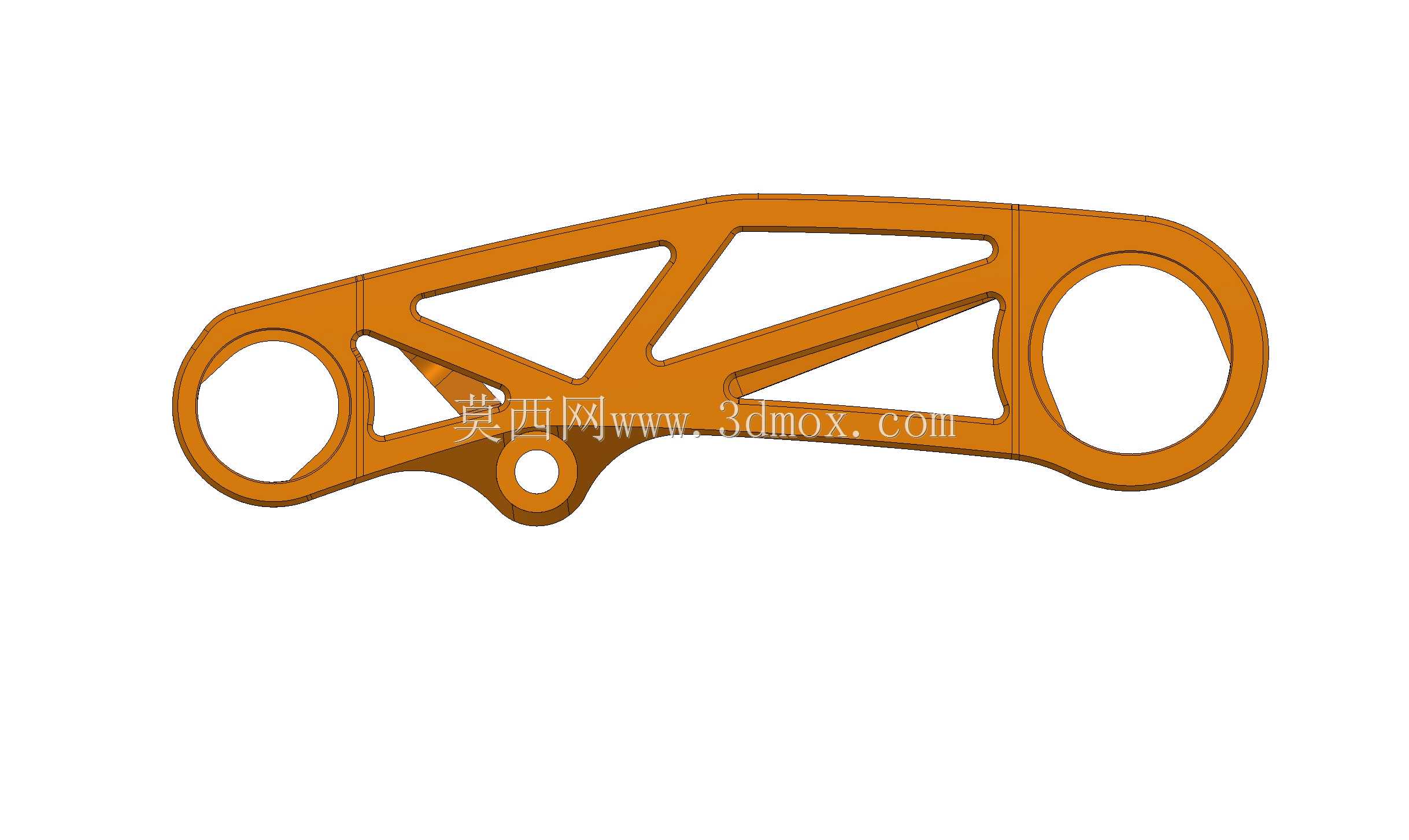

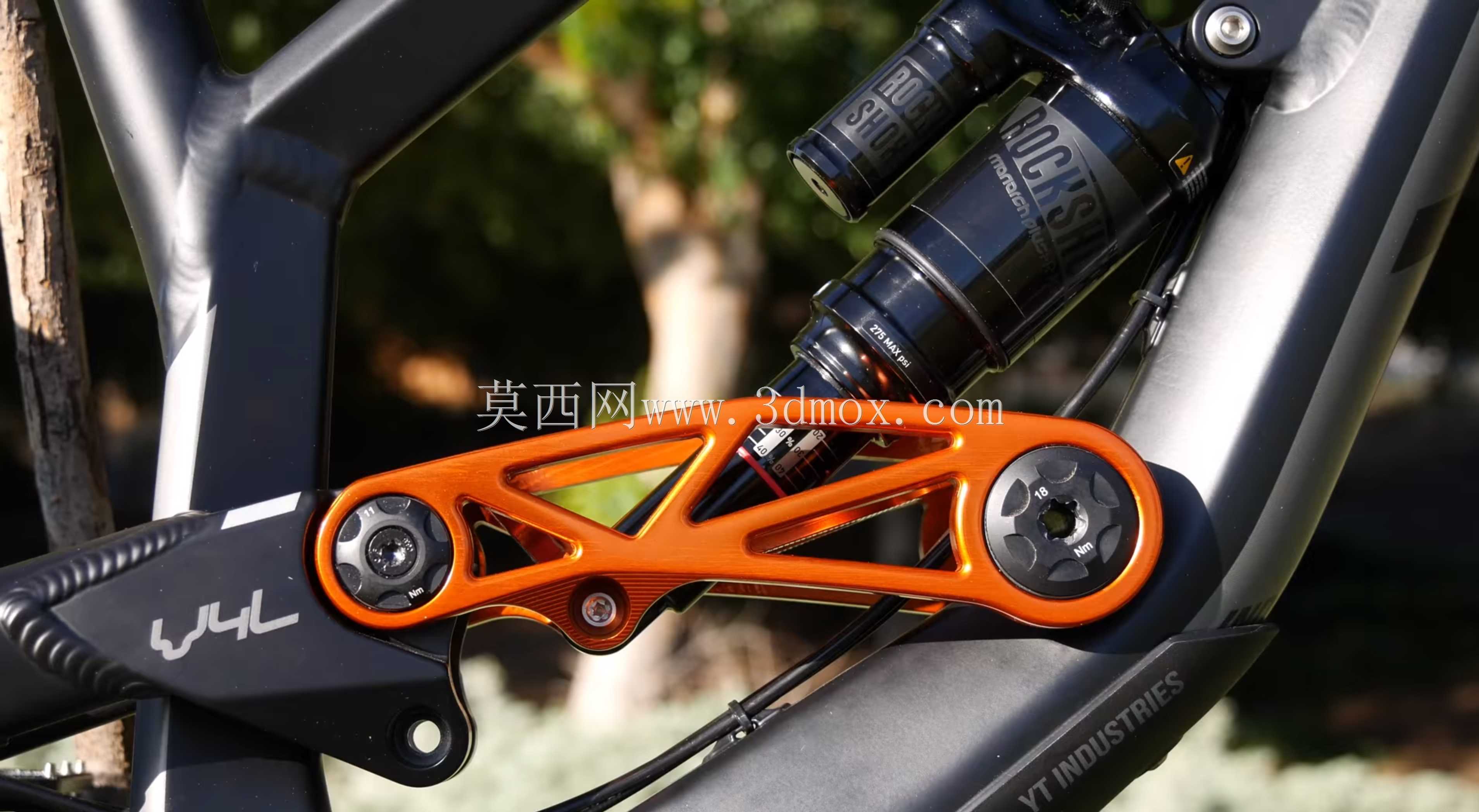

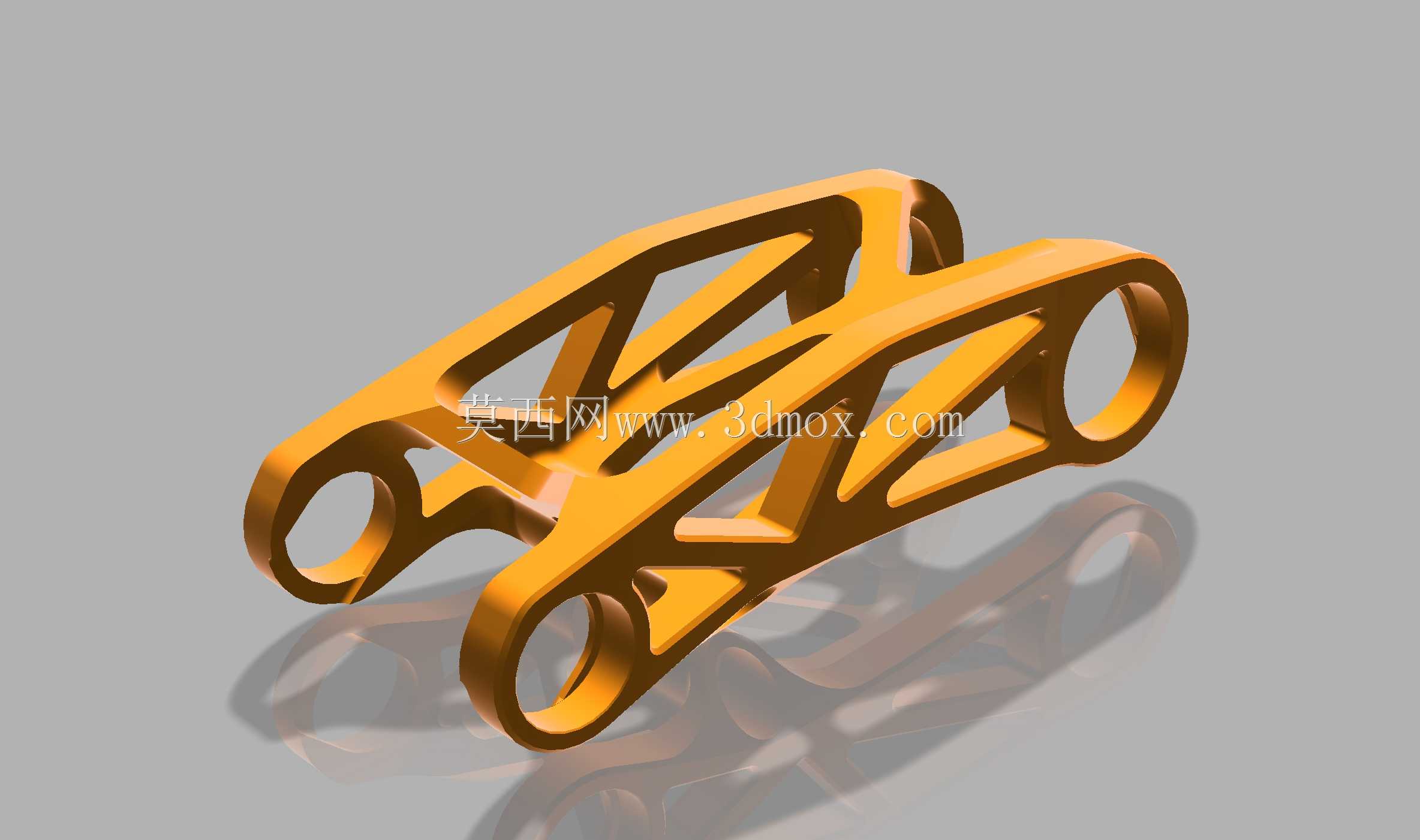

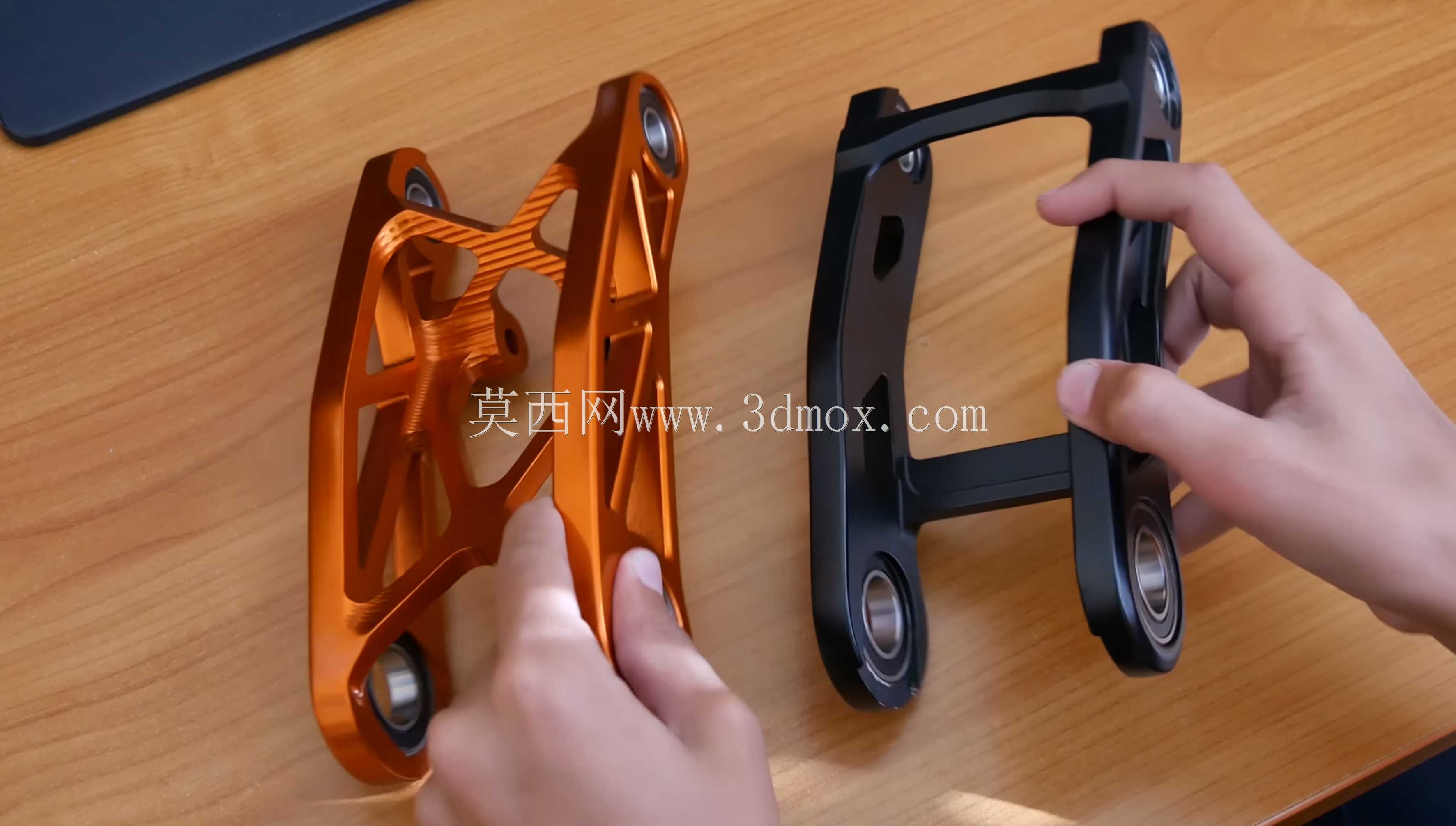

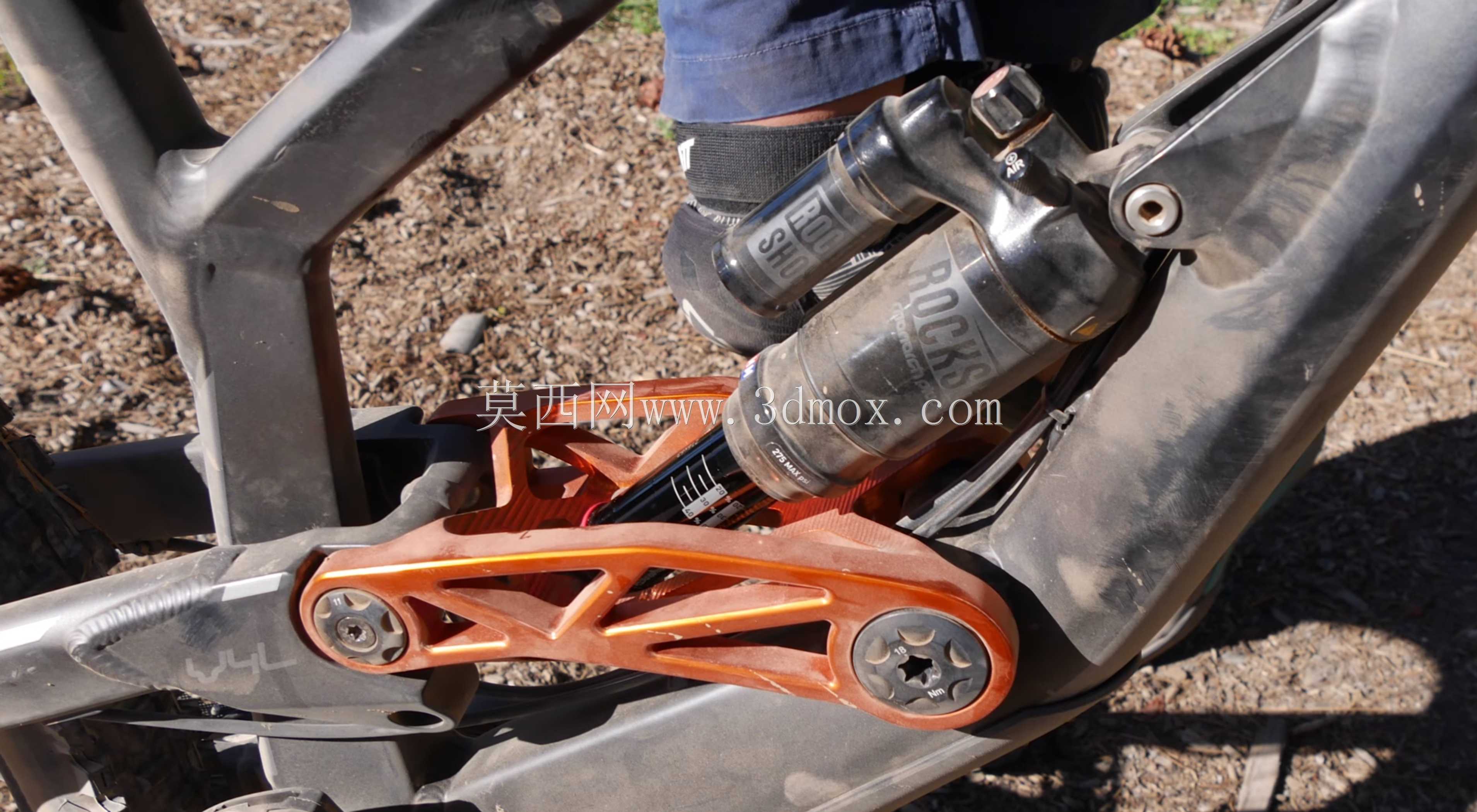

该结构应用于山地速降自行车的后减震悬挂系统，主要适配高强度越野下坡骑行场景，能够在骑手通过乱石、落差、陡坡等复杂非铺装路面时，有效过滤地面传递的高频冲击与大幅颠簸，既降低骑手长时间骑行的肢体疲劳，也能避免硬架结构在大冲击下出现的车架焊缝开裂、轮组变形等失效问题，同时提升越野过程中后轮的贴地性能，保障制动与动力输出的稳定性。整套结构核心为多连杆式联动摇臂组件，通过改变后减震器的安装点位与杠杆传动比，优化了原有悬挂系统的压缩阻尼响应曲线，解决了原厂悬挂在轻体重骑手使用时初始压缩段过硬、小震动过滤不足，大冲击下支撑性不足容易打底的问题，能够适配更宽体重范围的骑手使用，在小震动反馈灵敏度与大冲击支撑性之间取得更均衡的表现。设计过程中围绕原有车架的安装点位做了边界适配，无需对原厂车架做焊接、打孔等破坏性改装，所有连接轴孔的位置精度、安装间距完全匹配对应年款车架的安装座，摇臂的镂空结构在保证结构强度的前提下尽可能削减了非受力区域的材料冗余，降低了整套组件的簧下重量，提升悬挂的响应速度。结构采用对称式受力布局，连接转轴处均预留了轴承安装位，能够降低转动摩擦阻力，避免长期使用出现的框量异响，减震器安装位的角度经过反复调校，让减震器在整个压缩行程中始终处于最佳受力角度，避免侧向力对减震器油封造成偏磨，延长减震部件的使用寿命。整套结构的外形轮廓完全避让后轮、变速组件、刹车管线的运动边界，在全行程压缩状态下不会出现部件干涉，同时兼顾了结构的视觉辨识度，外露的摇臂采用流线型镂空设计，在满足力学性能的同时提升了整车的外观质感。
