通用车型电动助力转向柱结构设计

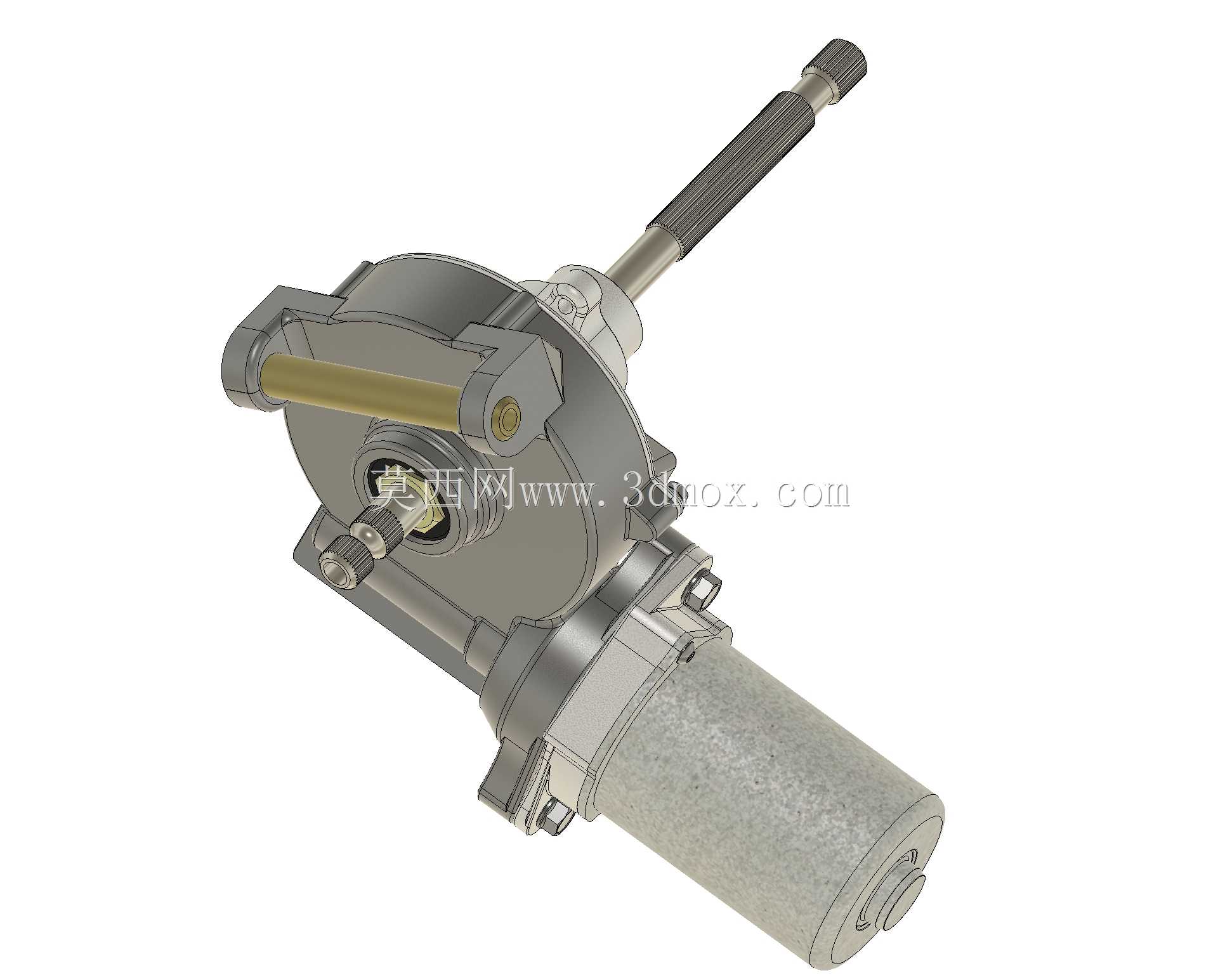

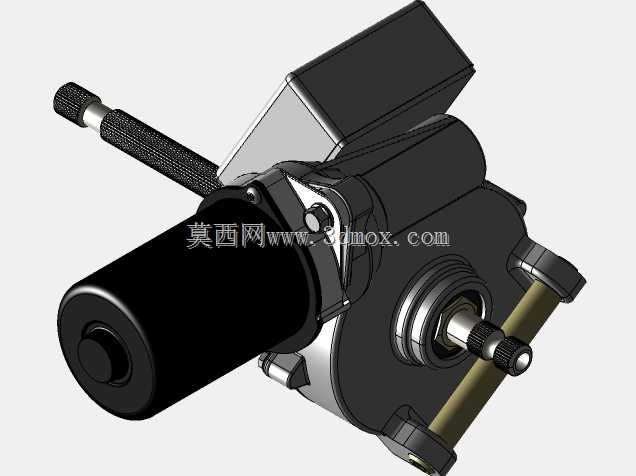

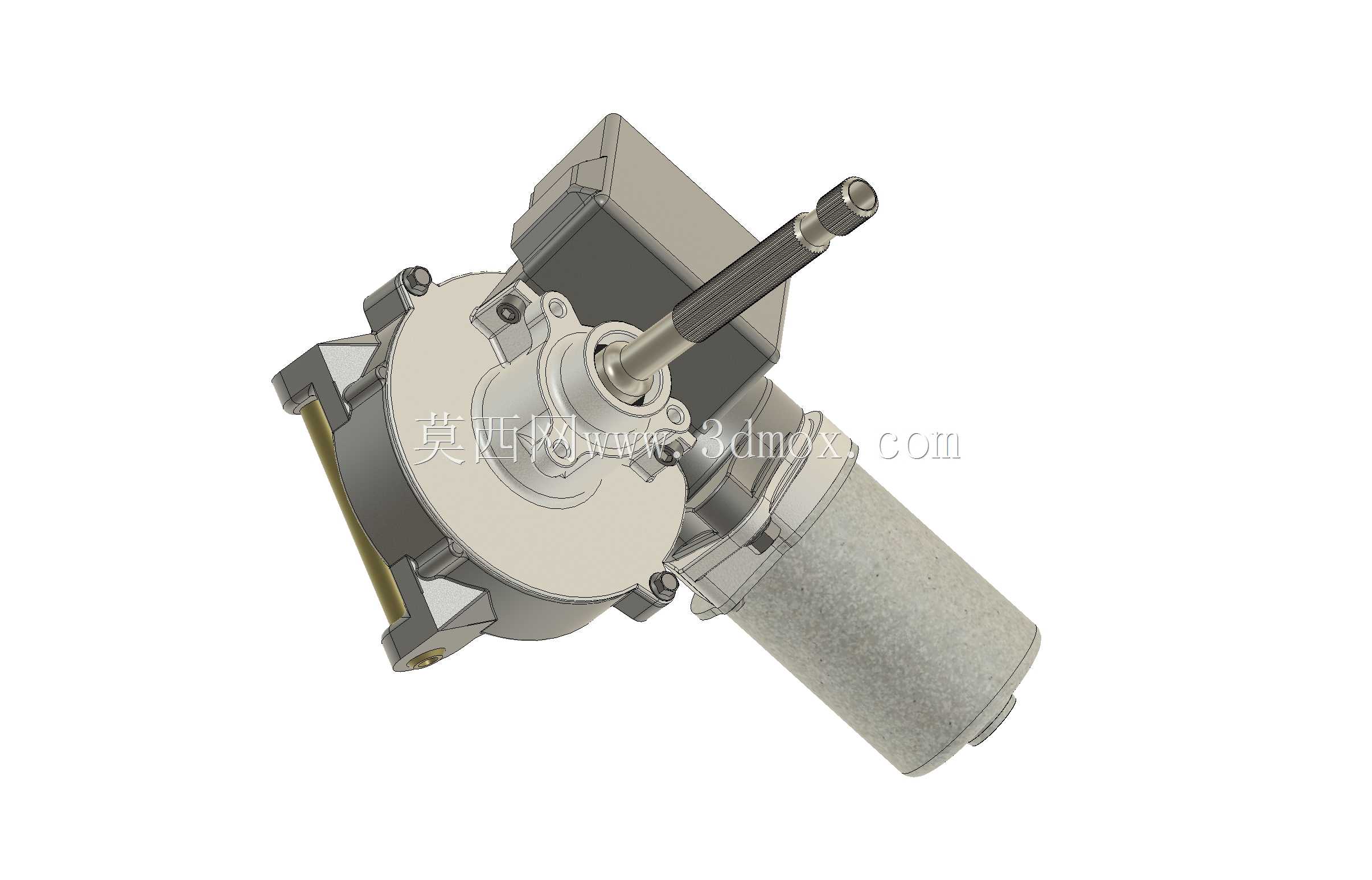

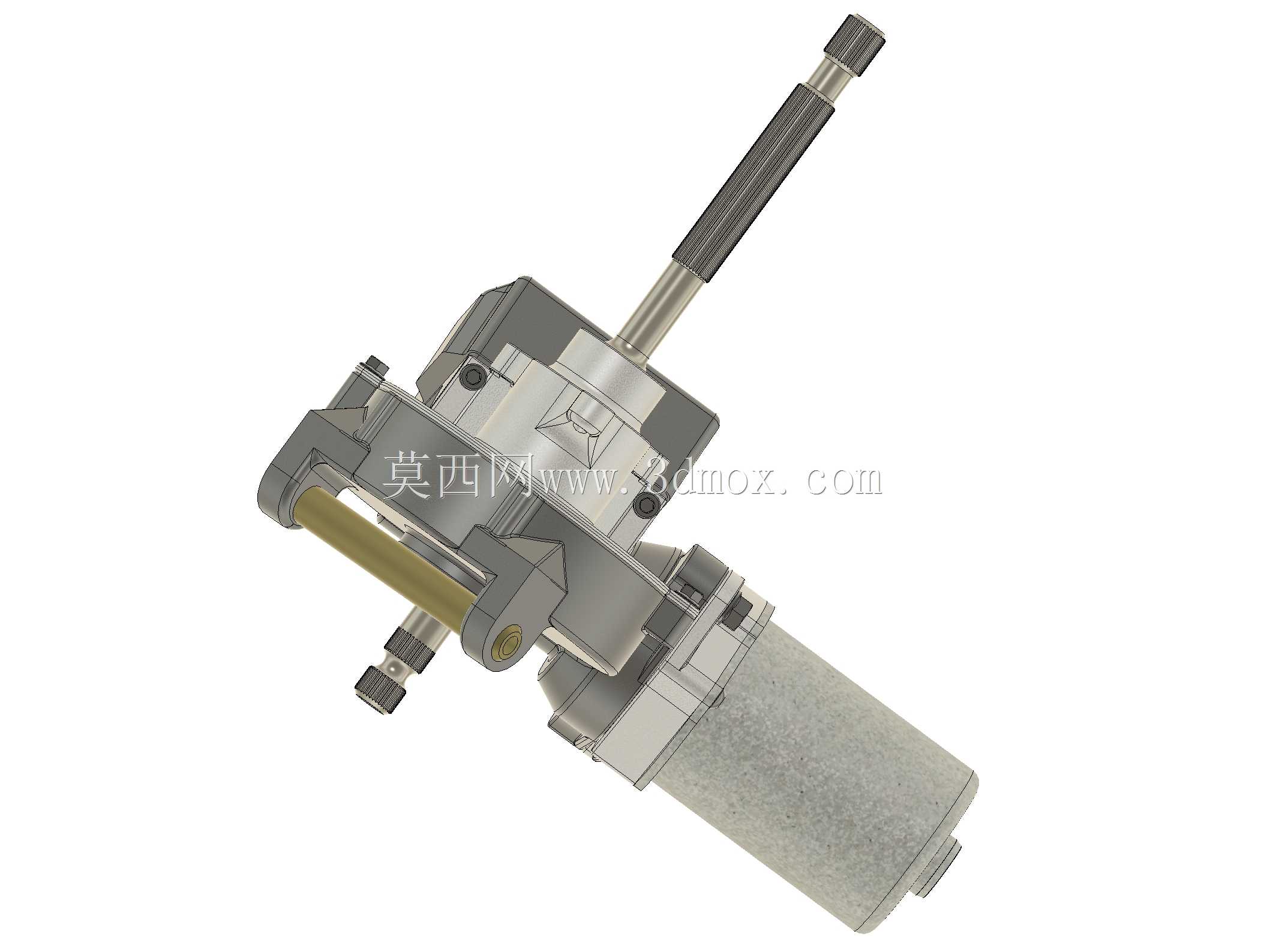

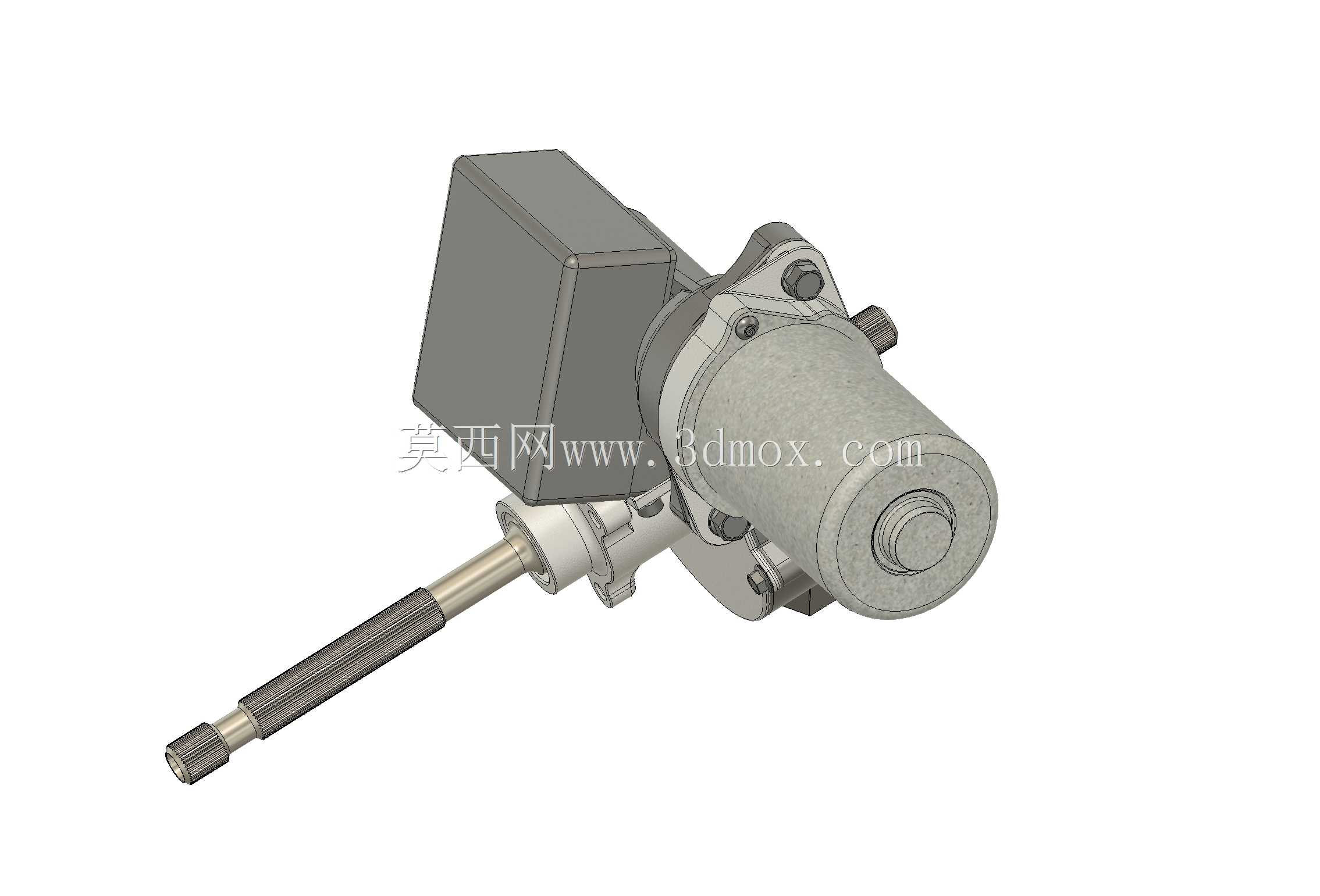

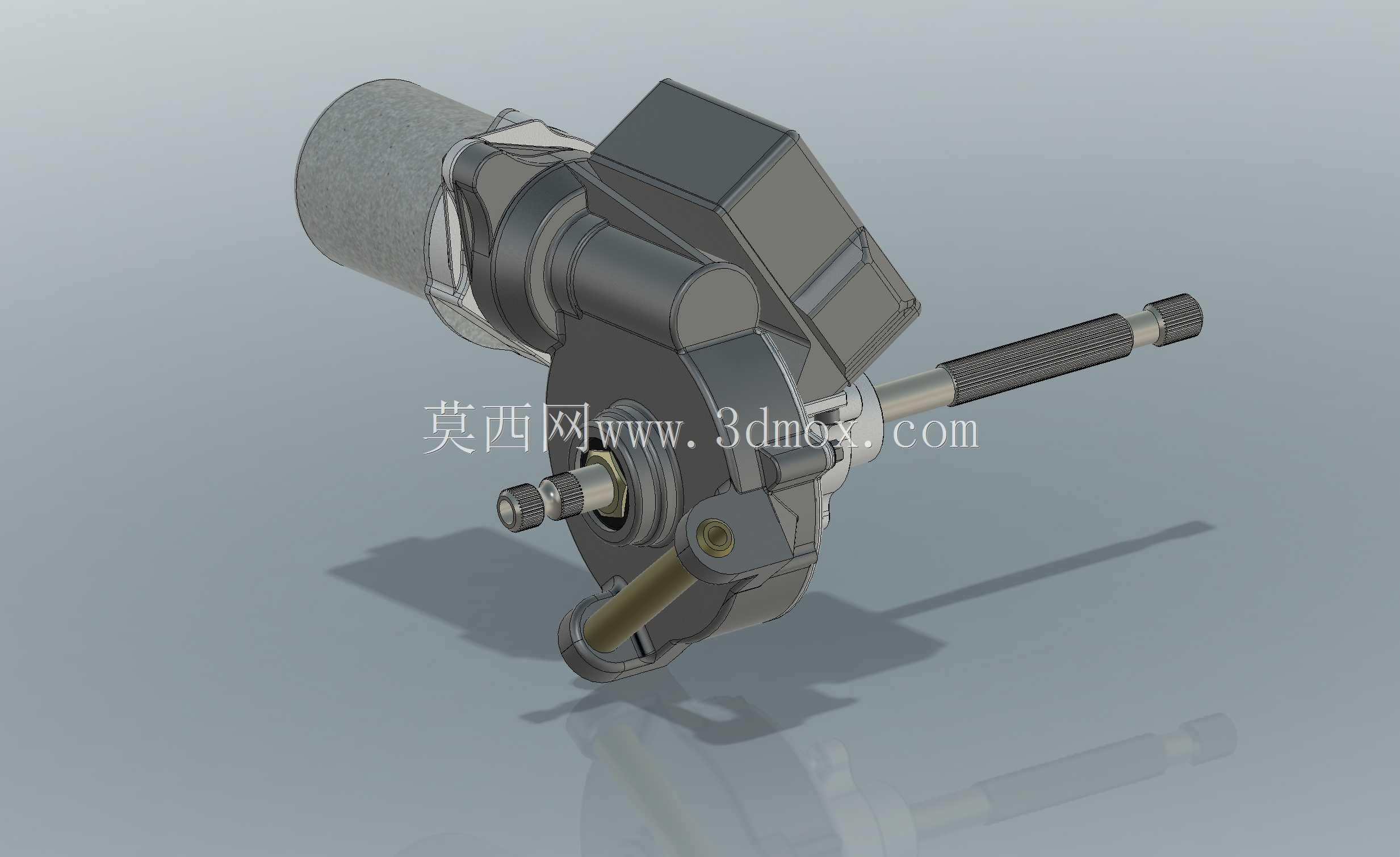

在民用车辆底盘转向系统的改装与原厂配件逆向开发场景中，电动助力转向柱是替代传统液压助力、实现无助力老车升级的核心部件，这套结构的三维数模完整还原了量产装车件的装配关系与功能逻辑，可直接用于结构验证、改装适配以及相关教学演示场景。从实际装车用途来看，该转向柱集成了助力驱动单元、扭矩传感结构、转向传动轴以及安装固定基座，不需要额外布设液压管路与助力油泵，仅通过整车供电即可实现转向助力的输出，相比传统液压助力结构，整体占用机舱空间更小，能耗更低，同时支持助力力矩的线性调整，能够适配不同驾驶场景下的转向手感需求。从功能特性层面拆解，整套结构的助力电机采用侧置布局，通过减速齿轮组与转向主轴实现动力耦合，输入轴与输出轴之间设置有扭矩感应结构，可实时采集驾驶员施加的转向力矩信号，匹配对应的助力输出比例，避免出现转向过轻或过重的问题；转向主轴采用花键连接结构，可适配不同车型的转向管柱安装长度，预留的安装孔位完全对应多款量产车型的车身防火墙安装点位，不需要额外打孔修改车身结构即可完成原位替换。设计思路上，整套结构优先考虑装车适配性与维护便利性，助力电机与控制单元采用集成式设计，减少了外部线束的连接点位，降低故障概率；所有转动配合部位均预留了标准轴承的安装位，可直接选用通用规格的轴承配件，降低后期维护的配件成本；外壳采用铸铝与冲压钢板结合的结构，在保证整体结构强度的前提下，尽可能降低部件自重，减少车头前部的簧下质量负载，对车辆操控表现有正向帮助。从安装边界与尺寸来看，整套转向柱的主体安装基座定位尺寸完全匹配对应车型的原厂安装点，输入轴的花键规格适配通用车型的标准转向万向节，输出端的花键可直接连接对应车型的转向中间轴，助力电机的接线端子采用通用车用接插件，不需要额外修改线束即可完成电路对接；整体径向最大尺寸不超过车身防火墙的预留安装开孔范围，轴向长度可通过花键的啮合深度进行小范围调整，能够覆盖同平台不同年款车型的安装尺寸公差，在DIY改装场景下，也可通过转接法兰的设计适配其他非原厂车型的安装需求，只需要匹配对应的转向轴花键规格与安装孔位，即可实现跨车型的助力升级。
