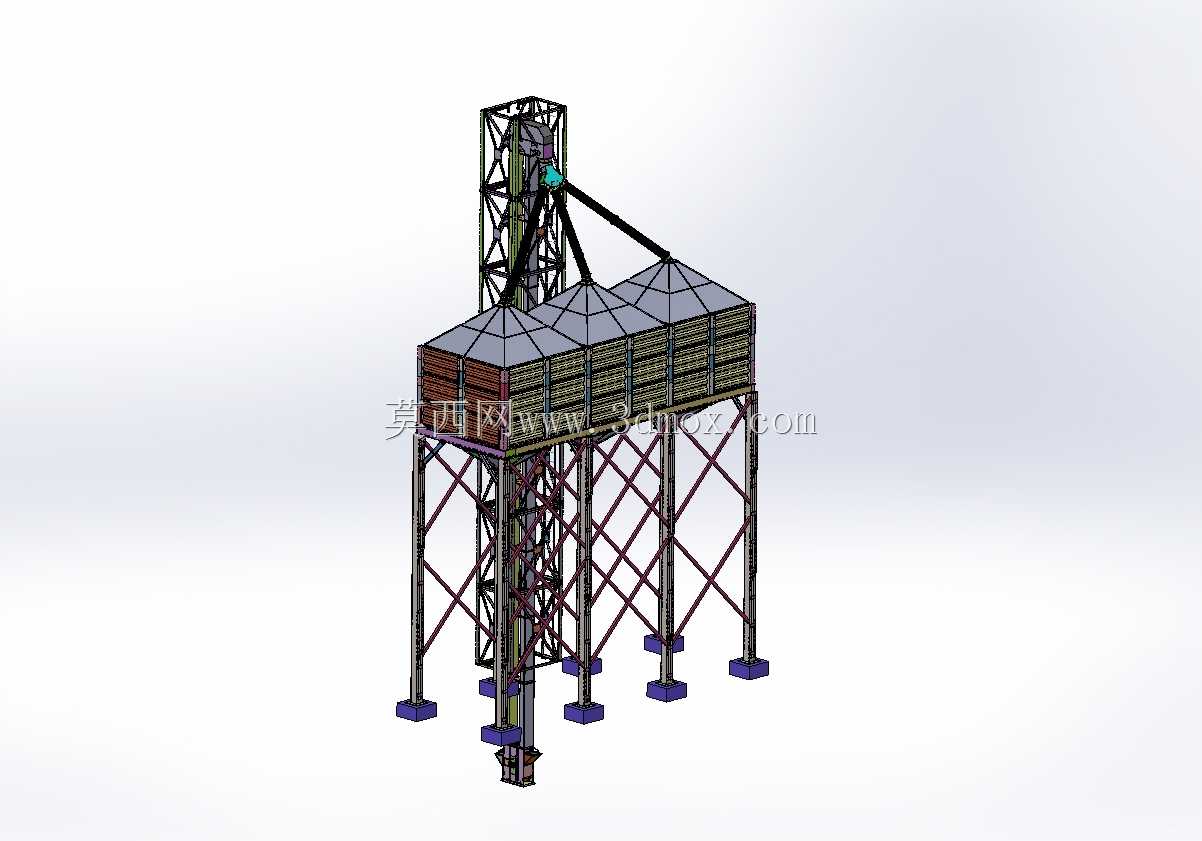

带垂直提升结构的散料存储筒仓设计

散料中转存储场景里，常规落地筒仓常遇到垂直上料路径干涉、支腿沉降不均拉裂仓体、检修通道与上料机构抢空间的问题，这套带垂直提升结构的筒仓在结构细节上做了不少针对性的取舍。仓体顶部的斜向分料溜槽角度卡在37度，刚好适配粮食、颗粒饲料这类常见散料的安息角，既不会因为角度过陡导致物料下落冲击仓壁造成局部磨损，也不会因为角度过缓出现积料堵料的情况，溜槽内壁预留了5mm的衬板安装位，后期更换耐磨衬板不用拆解整个顶部桁架。支撑钢架的主立柱采用变截面设计，靠近仓体连接端的截面比地脚端大20%，对应仓体满载时立柱上端承受的偏心弯矩，地脚端的方形垫板做了15度的向外倾斜角度，能把立柱传递的竖向荷载均匀扩散到基础承台上，避免局部应力集中压碎基础混凝土。垂直提升井架和仓体的连接没有做刚性焊接，而是留了20mm的滑移间隙，用长圆孔螺栓做柔性连接，一方面抵消满载时仓体向下的沉降变形拉扯井架，另一方面也能缓冲提升机构运行时的振动传递到仓体，避免仓壁焊缝长期受交变载荷出现疲劳开裂。仓壁的波纹板拼接处特意错开了立柱的连接位置，每段波纹板的搭接长度留足80mm，现场安装时不用额外裁切板材就能对齐螺栓孔，拼接缝的密封胶槽直接压型在板边，不用现场额外打胶辅助定位。提升机构的顶部检修平台和仓顶的巡检通道做了等高衔接，巡检人员不用攀爬额外的直梯就能从仓顶直接走到提升机构的驱动端做维护，平台护栏的踢脚板做了向内翻边的设计，检修时掉落的工具不会直接坠落到下方的作业区。仓底的出料口位置偏离提升井架1.2米，刚好避开井架的立柱投影区域，后续安装出料输送设备时不会和井架的斜撑产生干涉，出料口的法兰盘做了双面加工，不管是接刚性叶轮给料机还是柔性布筒都能保证密封面平整。钢架斜撑的连接节点全部采用外置式连接板，不用在立柱上开长槽削弱截面强度，现场螺栓紧固时扳手有足够的操作空间，不会出现螺栓拧不到位的假紧隐患。仓顶的防雨罩采用分块拼装的折边结构，每块罩板的重量控制在15公斤以内，现场两名工人不用起重设备就能完成拼装，罩板和仓顶桁架的连接用自攻螺钉加防水垫片，后期更换局部损坏的罩板不用整片拆除。
