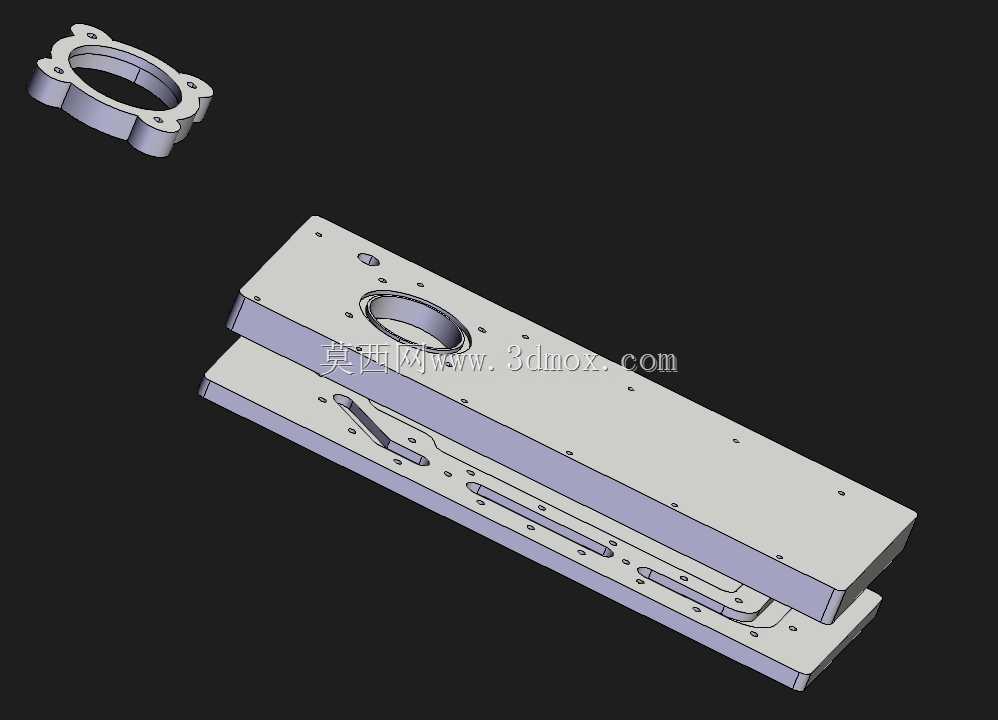

联利PC-O11机箱D5水冷泵分流配电结构

该结构为定制化PC水冷系统核心分流配电集成部件，主要应用于高端DIY台式主机、联力O11系列机箱的分体式水冷改装场景，承担水冷回路流量分配、冷液路径导流、水泵供电集成排布的核心作用，解决多冷头并联场景下的流量不均、管路走线杂乱、供电线路外露的常见问题。

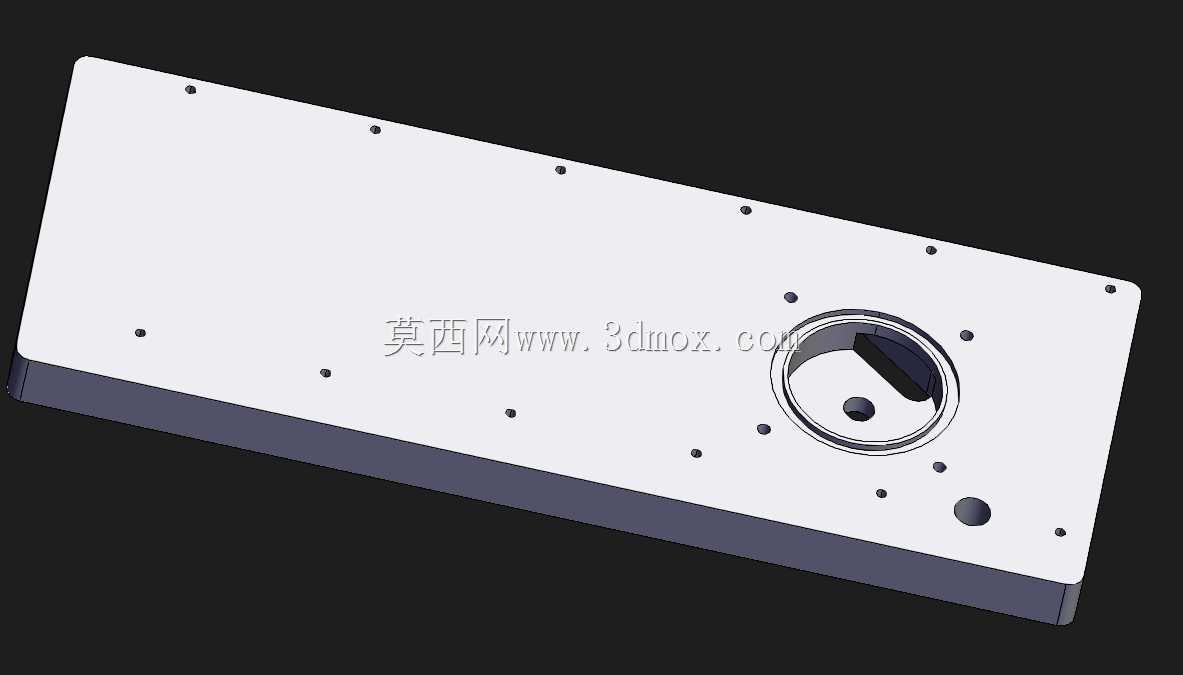

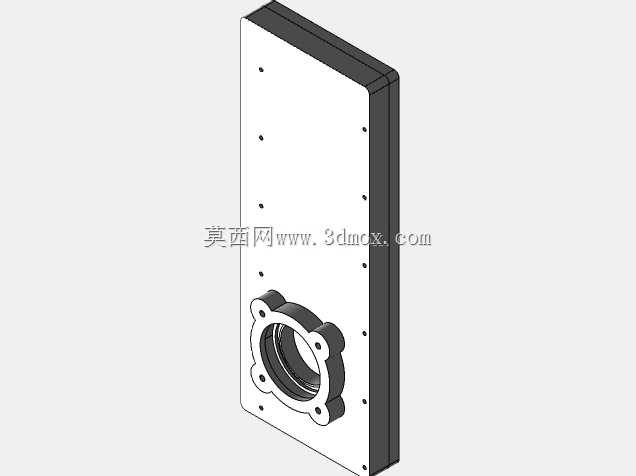

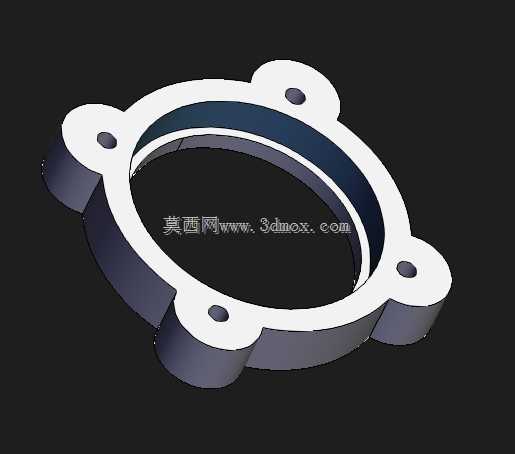

从实际用途来看，该部件直接适配D5规格水冷泵的安装位，可同时对接CPU冷头、显卡冷头、多组冷排的进出液管路，将原本分散的管路转接点集中整合在一块一体化板材上，同时预留水泵与水路传感器的供电走线槽，实现水路与电路的分层排布，避免管路弯折造成的流量损耗，也减少漏液接触电路的安全隐患。

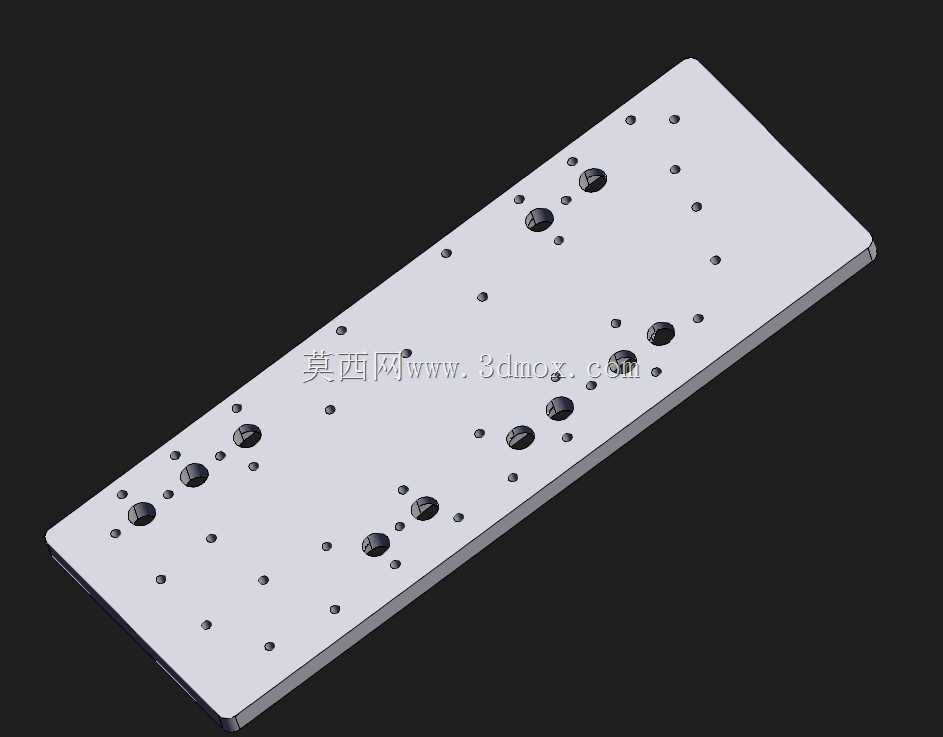

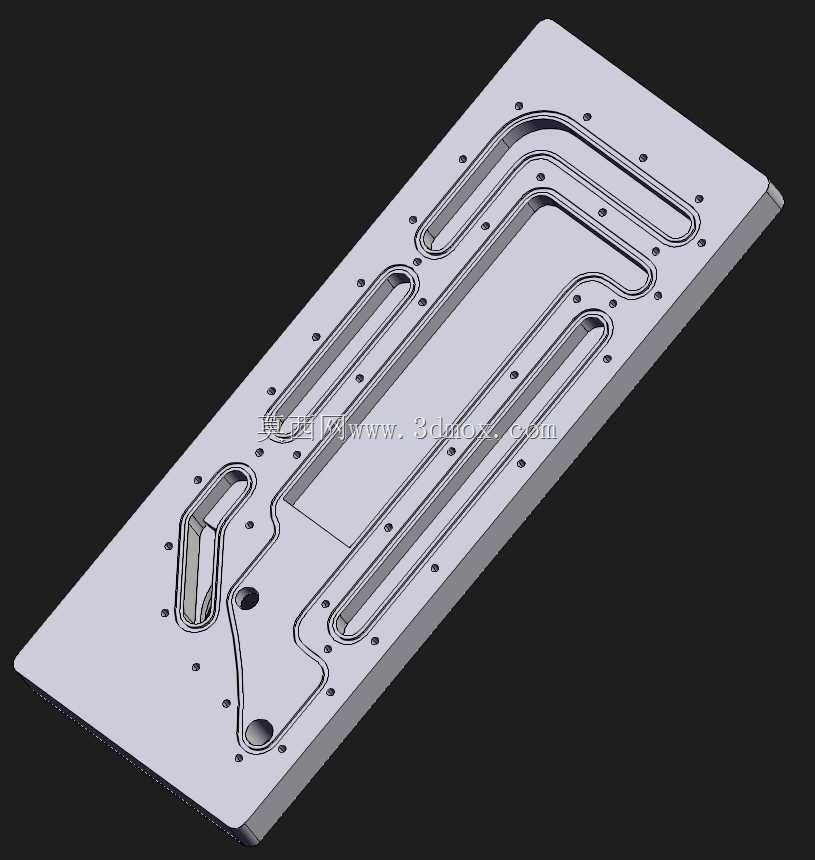

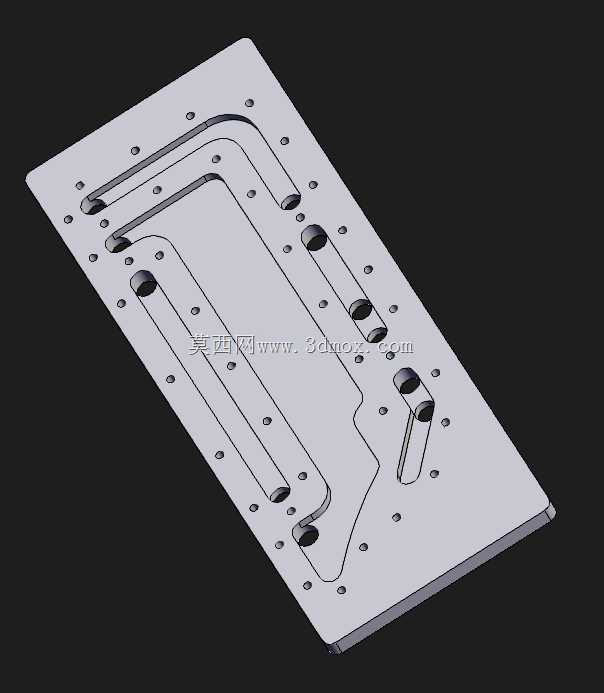

功能特性上，该结构采用一体化CNC铣削成型的流道设计，内部流道做了等径圆角过渡处理，没有直角急弯结构，能最大程度降低冷液流动的沿程阻力，保证每一条支路的流量偏差控制在5%以内，避免出现单路冷头流量不足导致的散热效率下降；板材表面预留了标准的G1/4螺纹安装孔位，孔位周边做了密封槽设计，可直接搭配标准水冷接头安装，无需额外转接；板体边缘做了倒角处理，避免安装时割伤水冷管或走线。

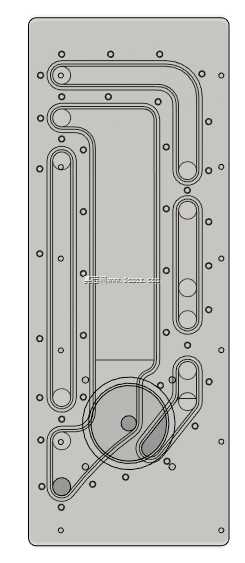

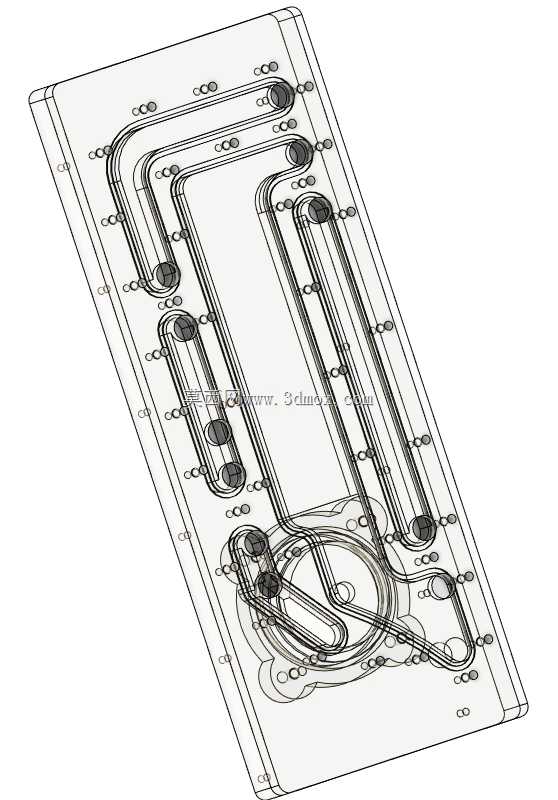

设计思路上，该结构完全贴合联力O11机箱的内侧安装边界，整体采用薄型长方体布局，厚度控制在12mm以内，不会占用机箱内部的显卡、电源安装空间；流道布局采用对称式并联设计，从D5泵的出水端出发，通过逐级分流的流道将冷液输送至各个支路，回水端则采用汇流设计将各支路冷液集中导回冷排，同时在板体一侧预留了配电走线的内嵌槽位，可将水泵、水流传感器、温度传感器的供电线路隐藏在槽内，保持机箱内部整洁。

外形尺寸与安装边界方面，该部件整体长宽匹配联力O11机箱主板仓侧的预留安装位，长度适配机箱从冷排位到显卡位的纵向空间，宽度不超过机箱侧梁的内缘尺寸，安装孔位完全对应机箱原有螺丝孔位，无需对机箱进行打孔改装即可直接固定；板体上的接头安装位预留了足够的扳手操作空间，安装时无需拆卸周边其他硬件即可完成接头锁紧，后期维护时也可单独拆卸单路管路，无需排空整个水冷回路。
