新能源汽车冷却循环电动水泵结构设计

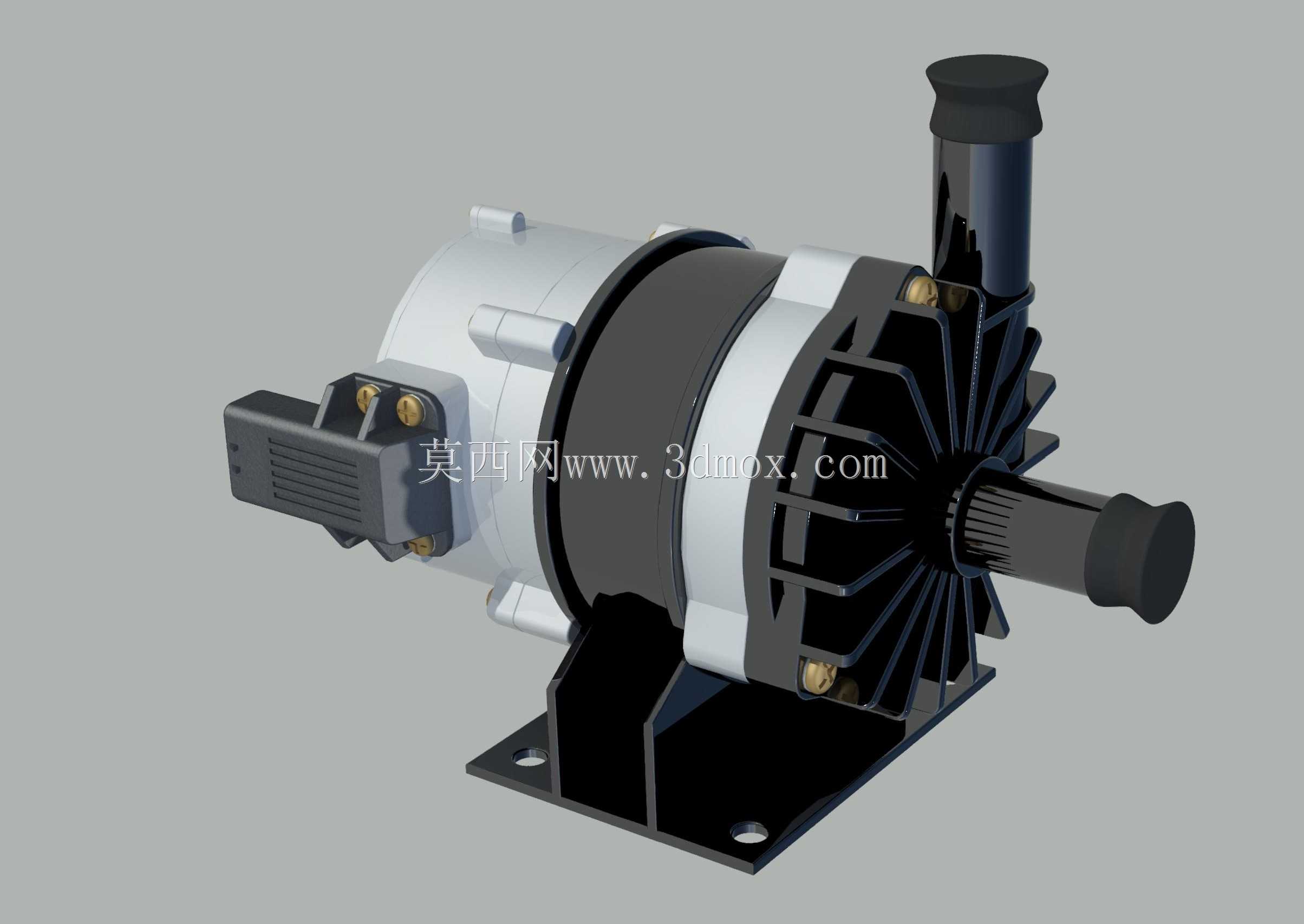

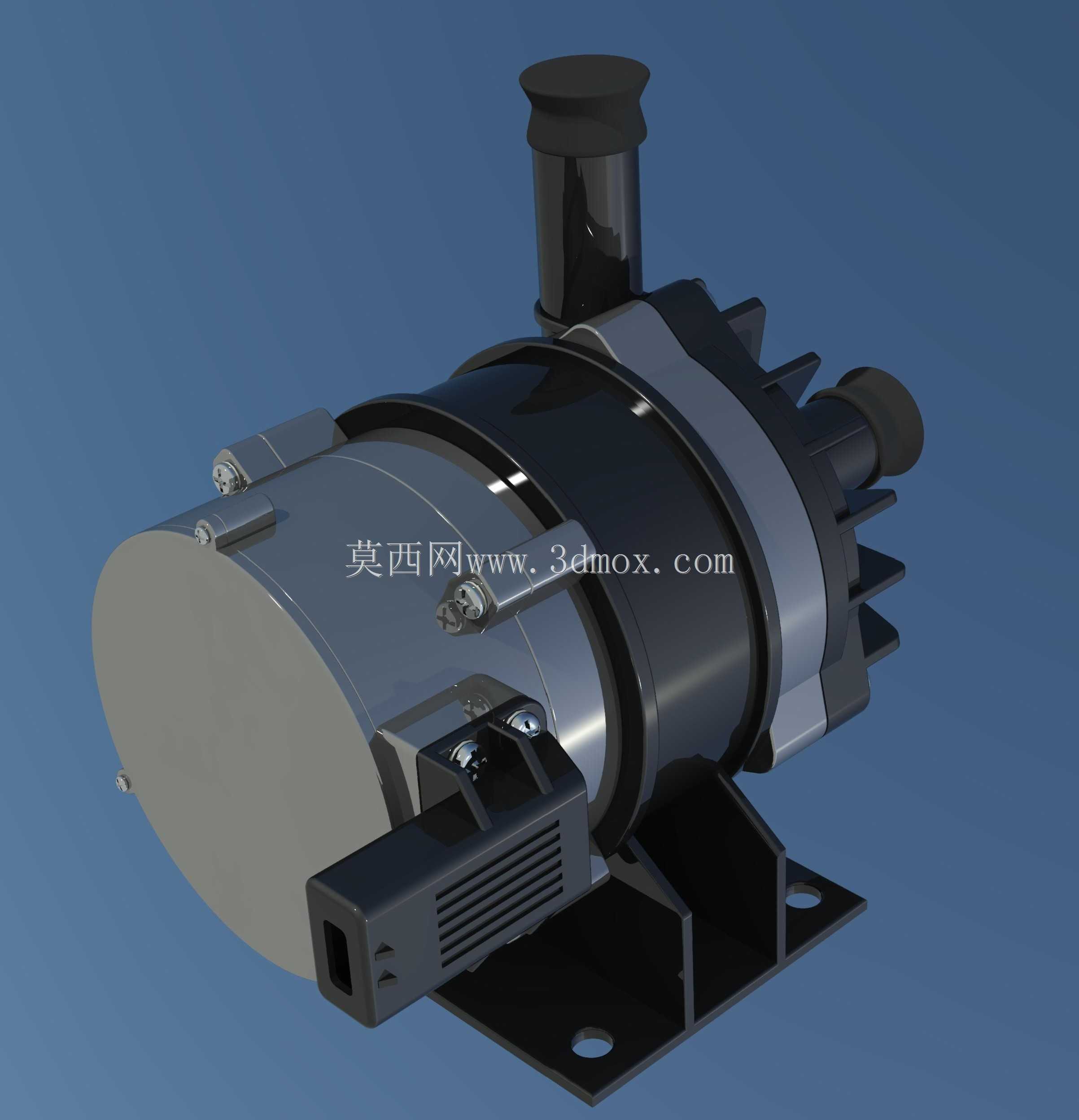

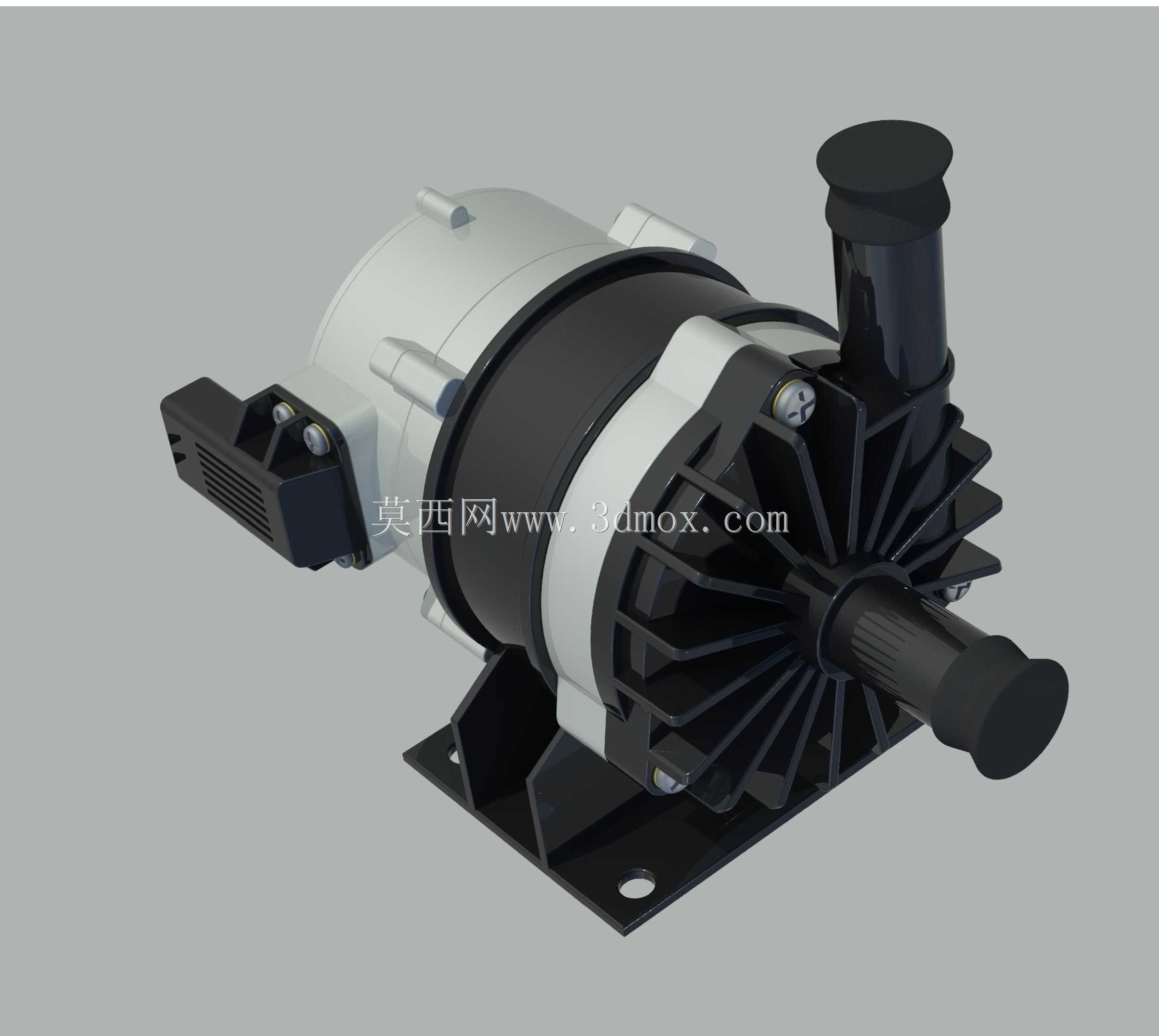

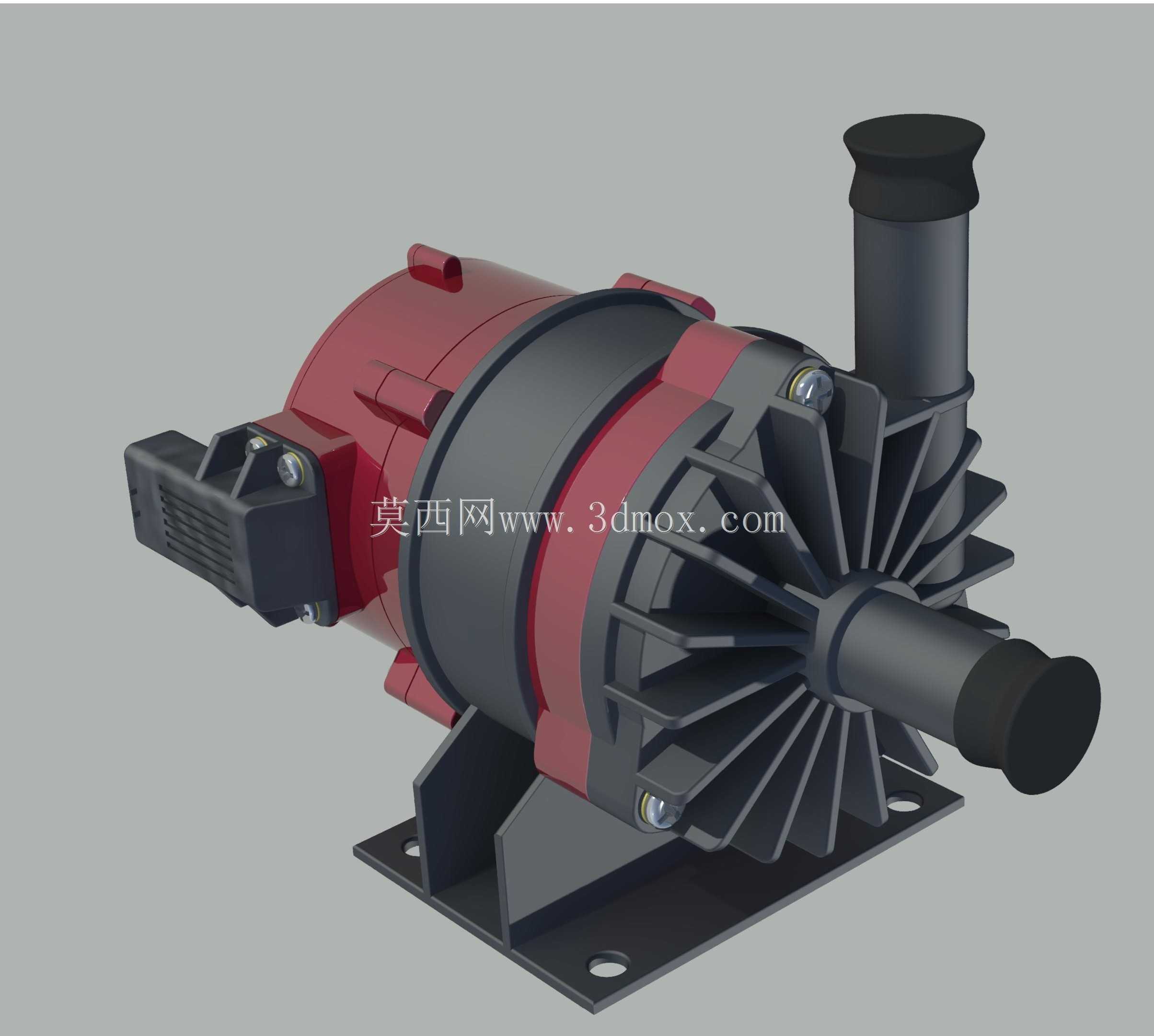

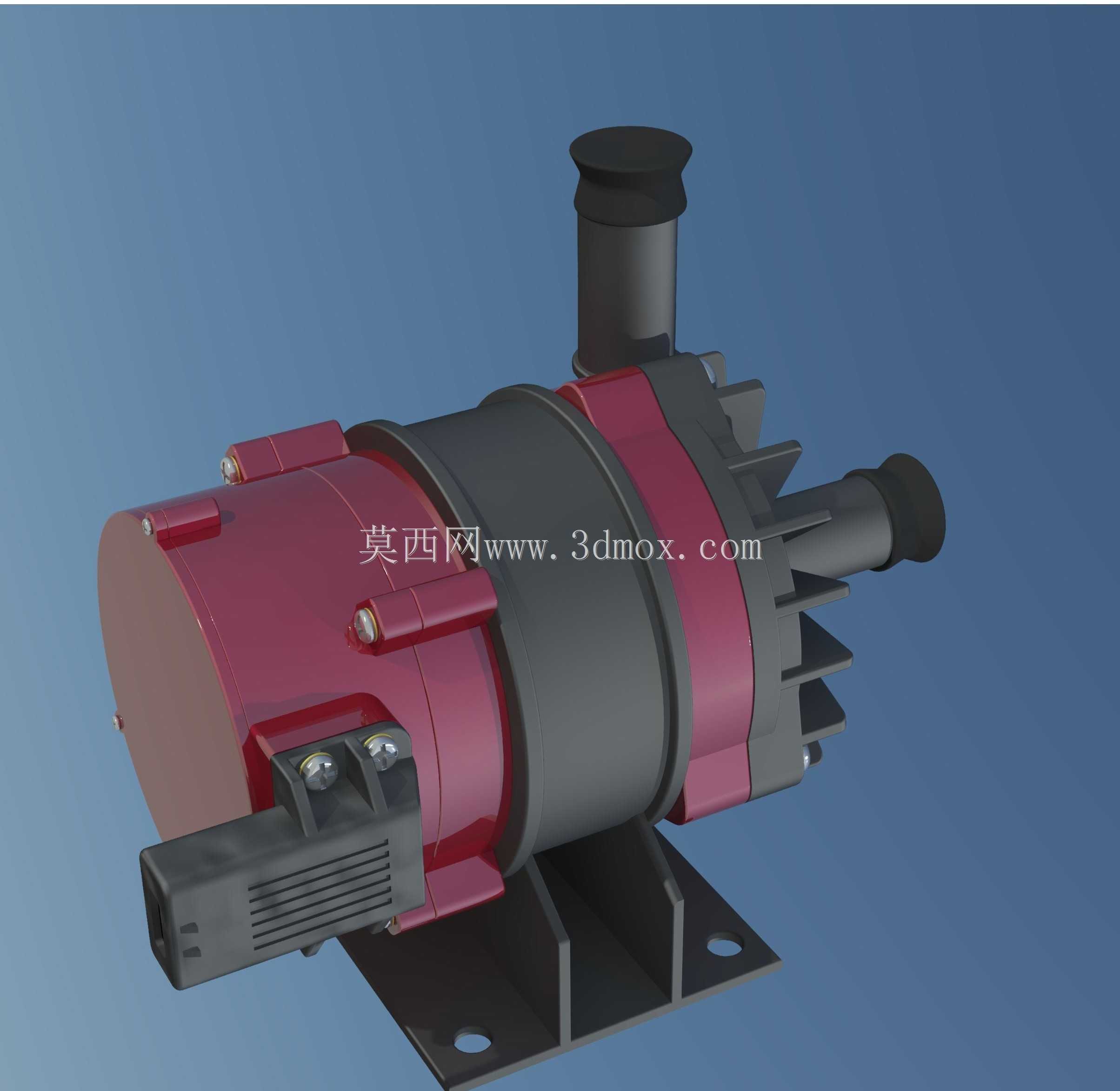

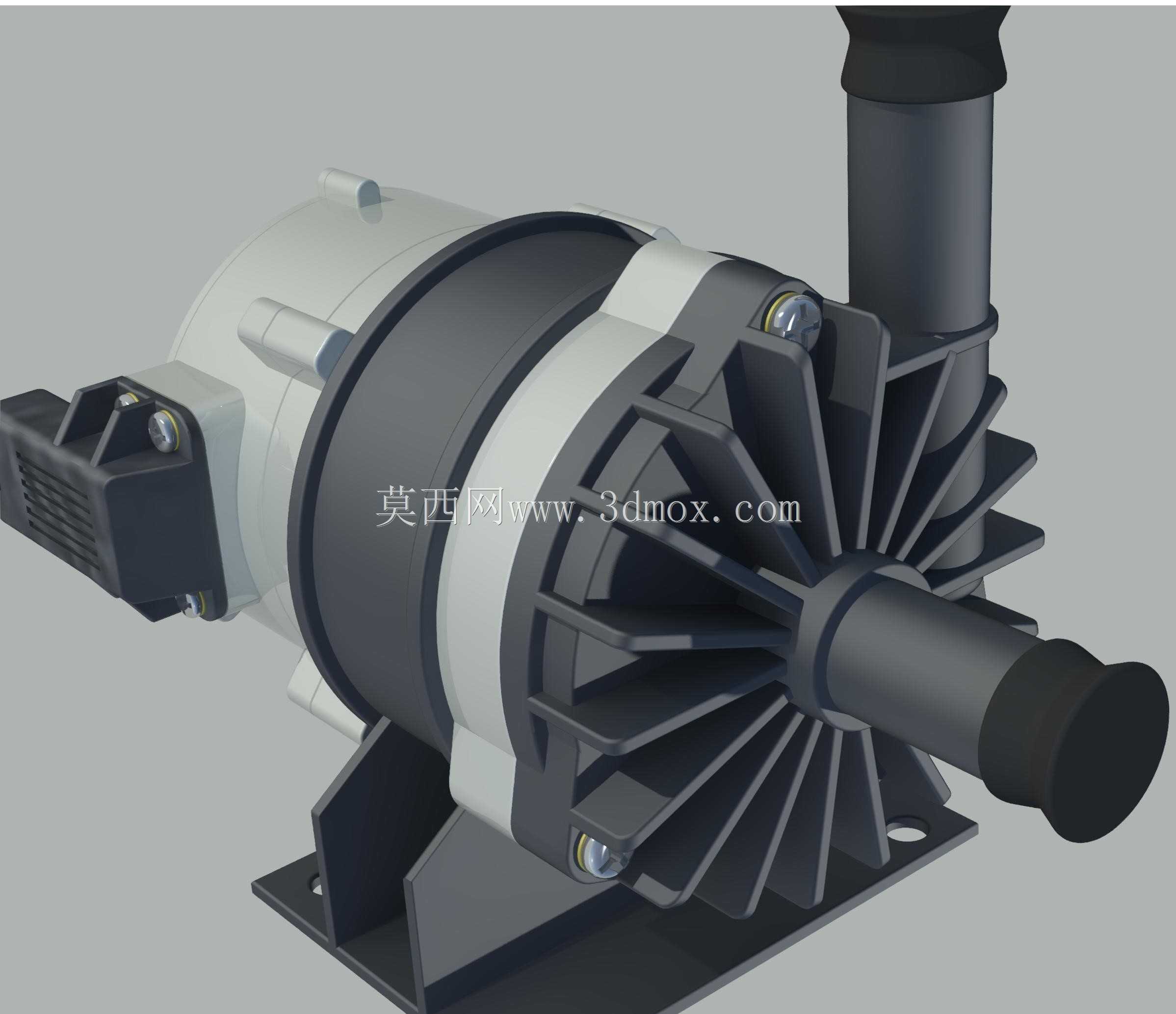

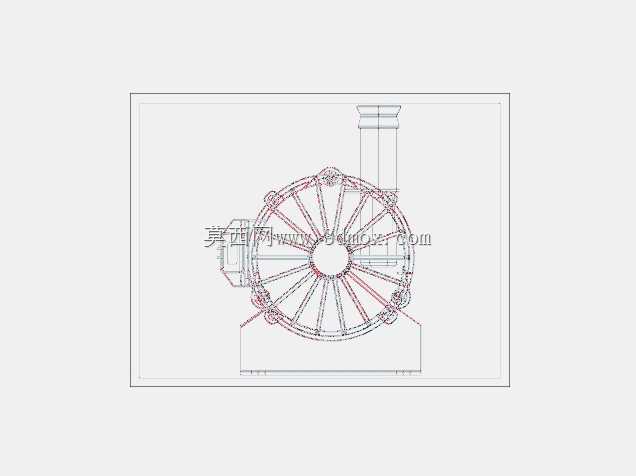

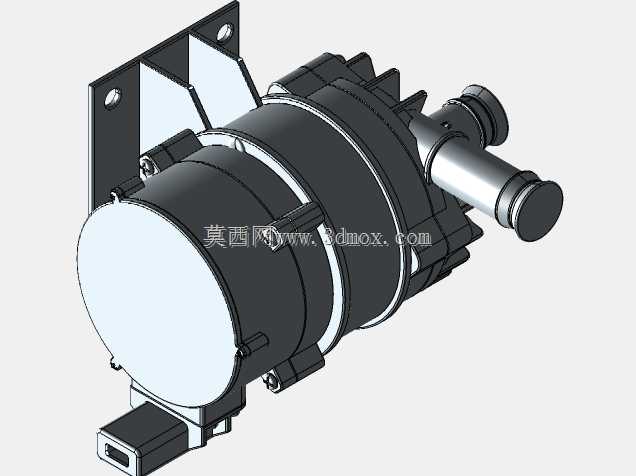

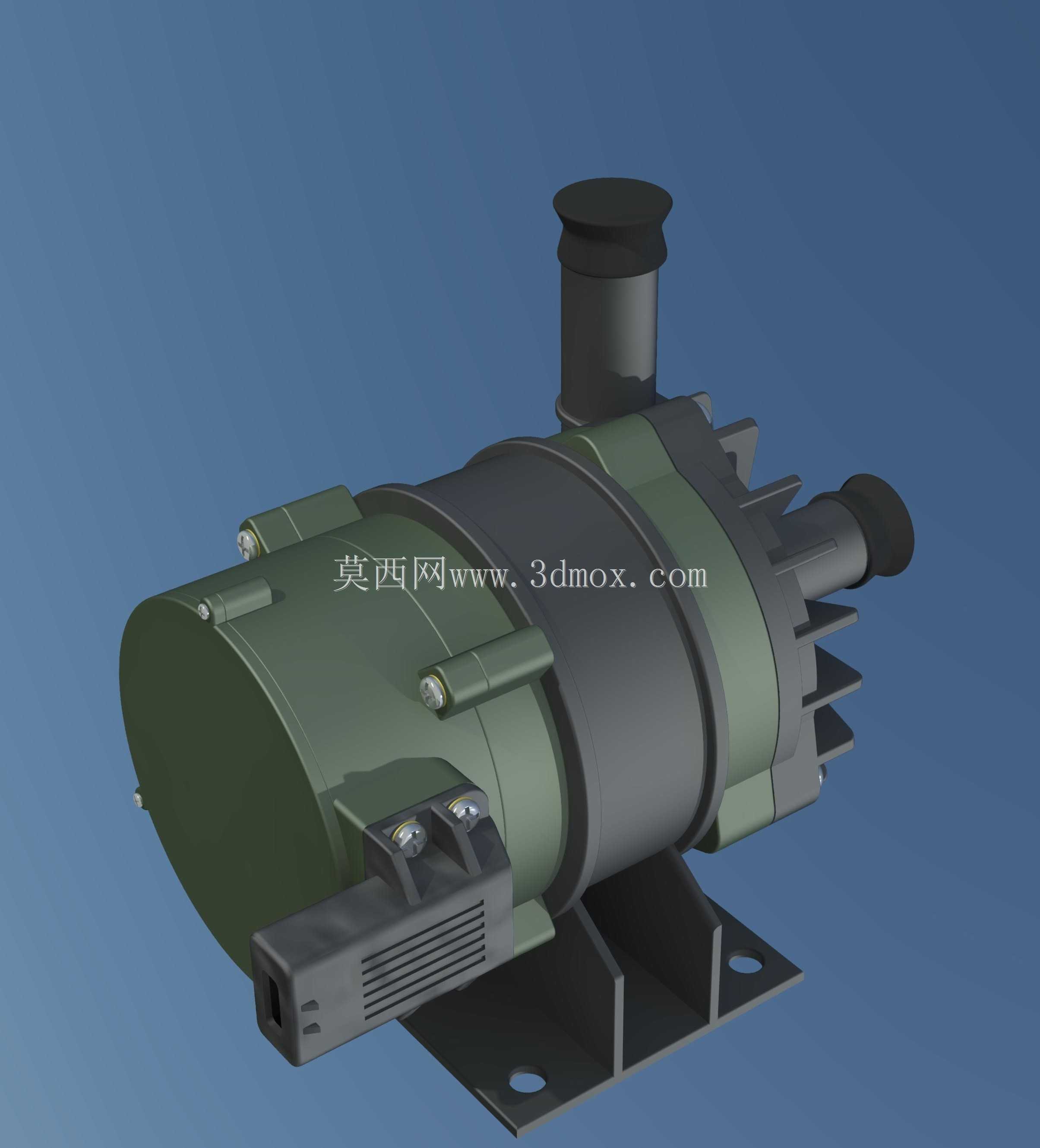

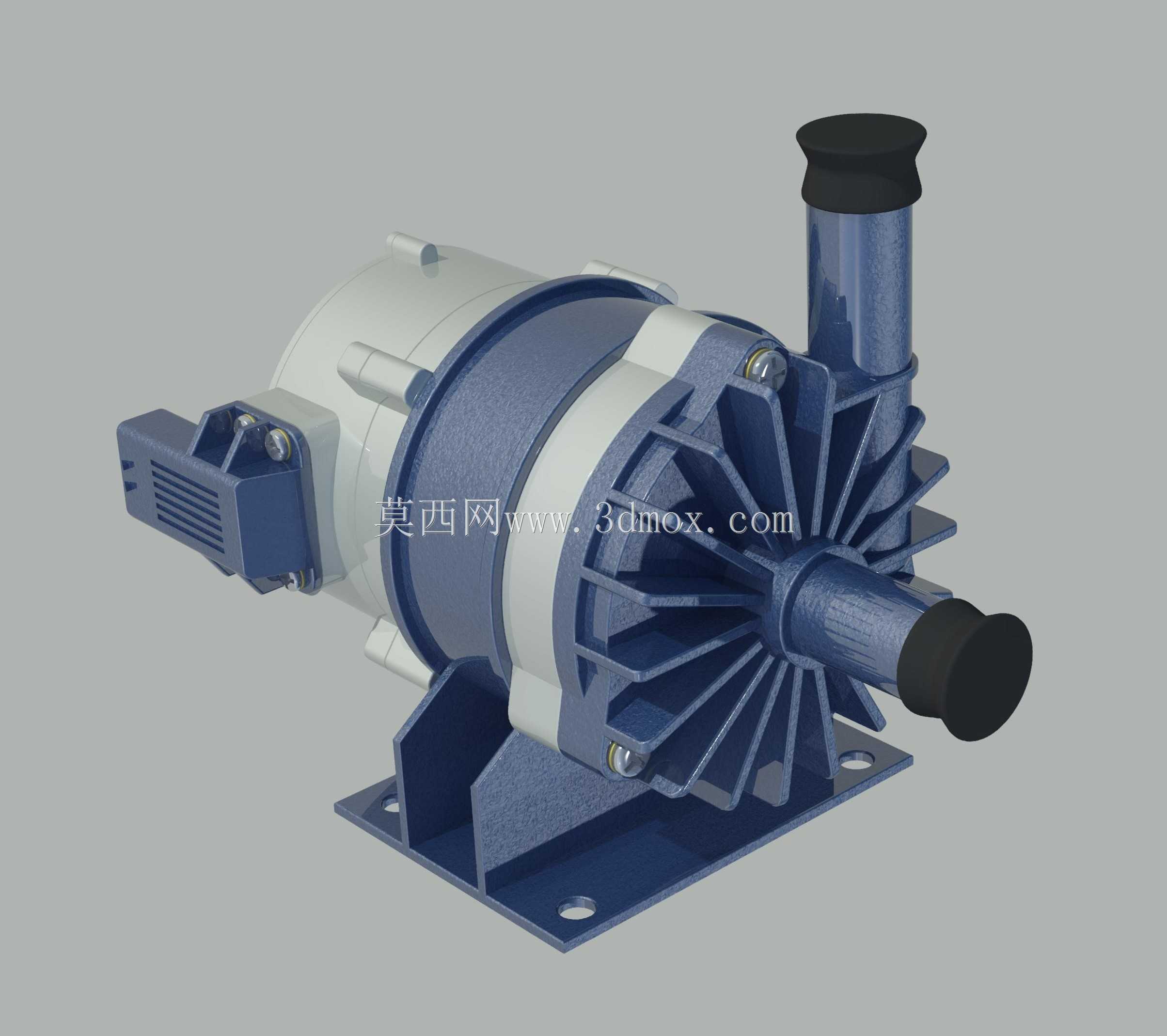

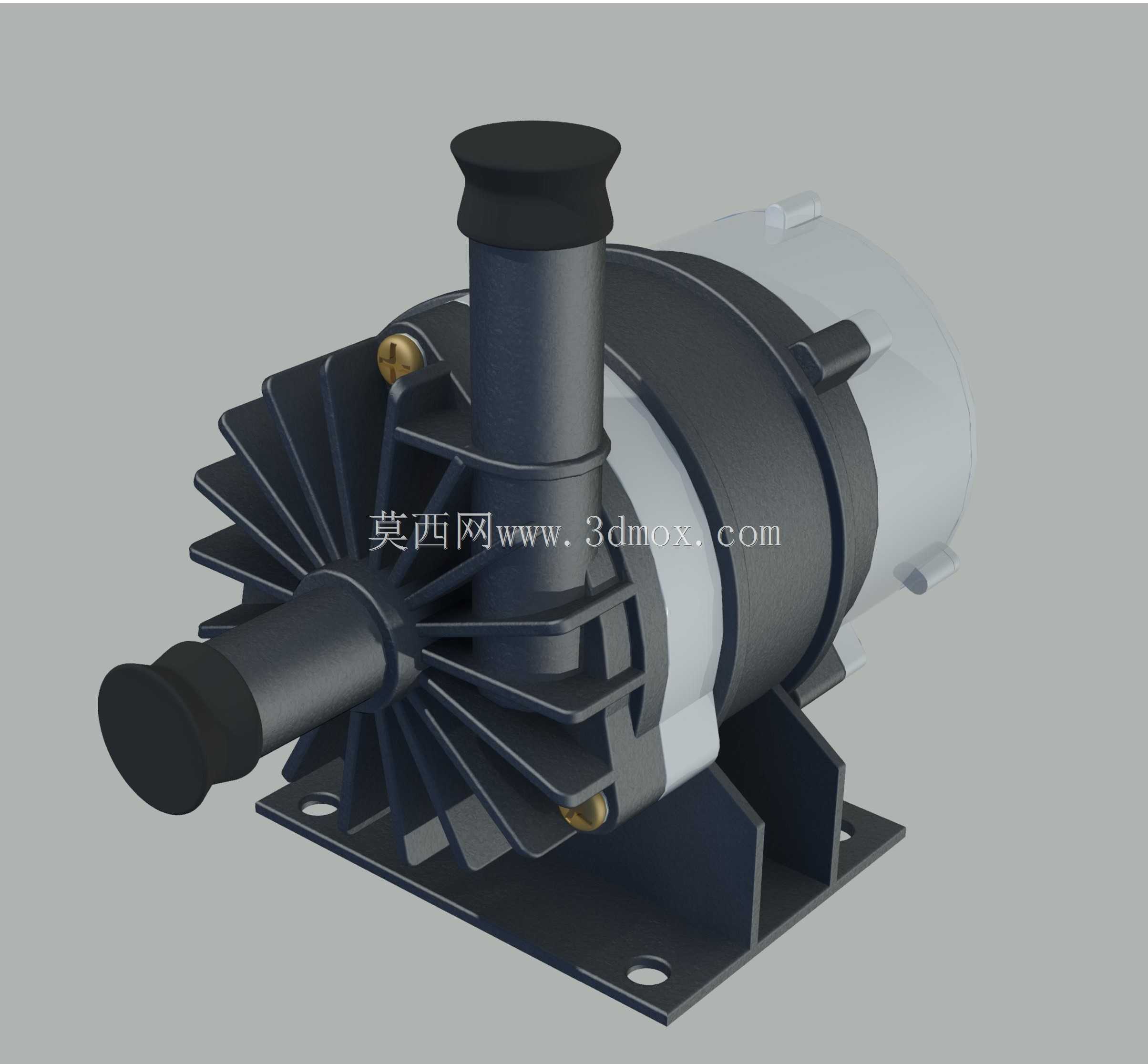

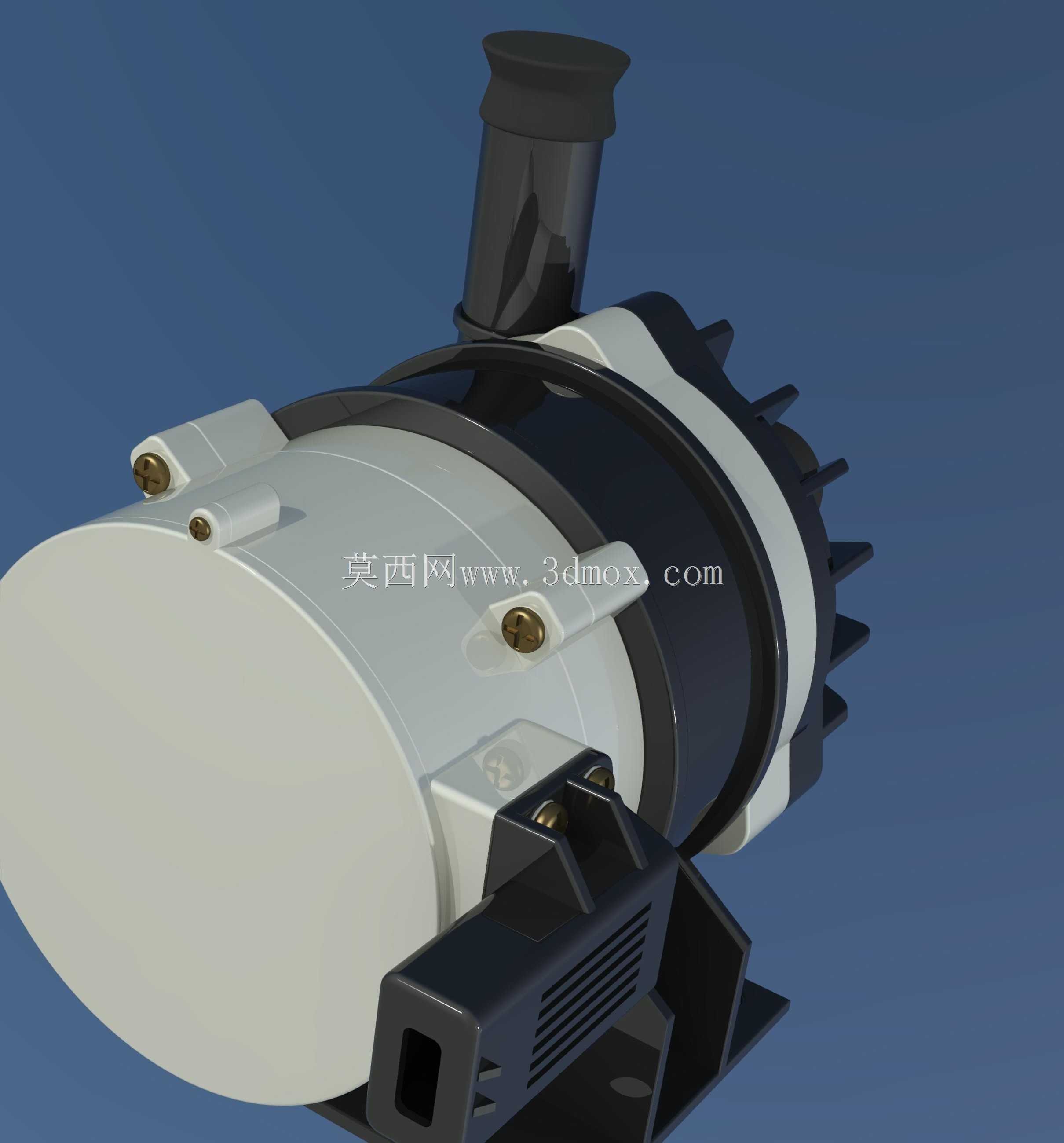

这款电动水泵主要面向新能源乘用车、商用车的热管理系统场景，是整车冷却回路中的核心动力部件，负责驱动冷却液在电池包冷却回路、电机散热回路、电控单元温控回路中持续循环，带走三电系统工作产生的多余热量，保障各核心部件始终处于适宜的工作温度区间，避免高温引发的性能衰减、寿命缩短甚至安全隐患，相比传统机械水泵，它不受发动机转速约束，可根据整车温控需求灵活调节输出流量，适配新能源汽车无内燃机的动力架构特性。在功能特性上，该水泵采用集成式无刷直流电机驱动结构，将电机腔体、叶轮腔、控制模块做了一体化密封设计，有效避免冷却液渗漏风险，同时无刷结构取消了碳刷磨损部件，大幅提升了产品的连续工作寿命，适配车载部件长周期免维护的使用要求；泵体外侧设计有辐射状散热鳍片结构，可在冷却液循环过程中借助流经鳍片的气流带走电机工作产生的热量，降低自身工作温升，提升持续运行的稳定性。设计过程中，工程师优先考虑了车载场景的安装适配性，底部采用带安装孔的一体式冲压支架，安装孔位间距符合主流新能源车型冷却部件的通用安装边界，可直接适配多数车型的预留安装位，无需额外设计转接支架；进出水口采用标准快插接口尺寸，可直接对接车载标准冷却管路，降低整车装配的复杂度；整体外形做了紧凑化布局，将控制接插件布置在泵体侧方，规避了与周边管路、部件的干涉风险，在保证输出流量与扬程满足整车散热需求的前提下，尽可能压缩了泵体的整体占用空间，适配新能源汽车前舱布置空间紧凑的特点。在结构细节上，泵体的叶轮采用离心式闭式结构设计，流道经过流体仿真优化，可在较低转速下实现足够的输出压力，同时降低流体紊流产生的工作噪音，适配新能源汽车对NVH性能的高要求；密封结构采用多层耐冷却液腐蚀的密封件，可长期在-40℃到120℃的工作温度区间内保持密封性能，覆盖整车极寒、高温等全场景使用环境；外部壳体采用耐老化、耐车载化学介质腐蚀的工程塑料与金属材质组合，既控制了整体重量，又保证了结构强度，可承受车辆行驶过程中的振动、冲击载荷，避免长期使用出现结构开裂、部件松脱的问题。
