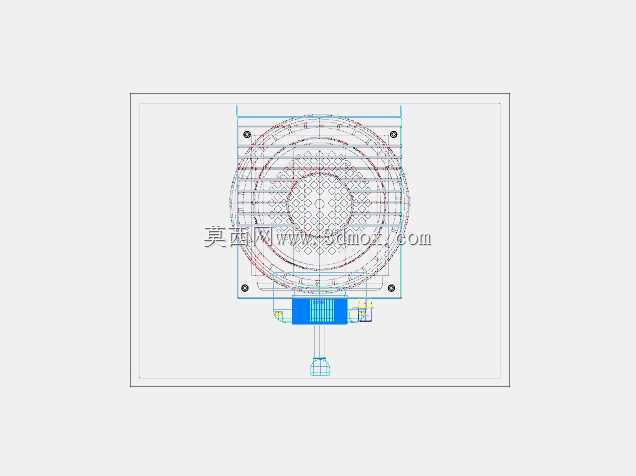

小型单级旋片式真空泵结构设计

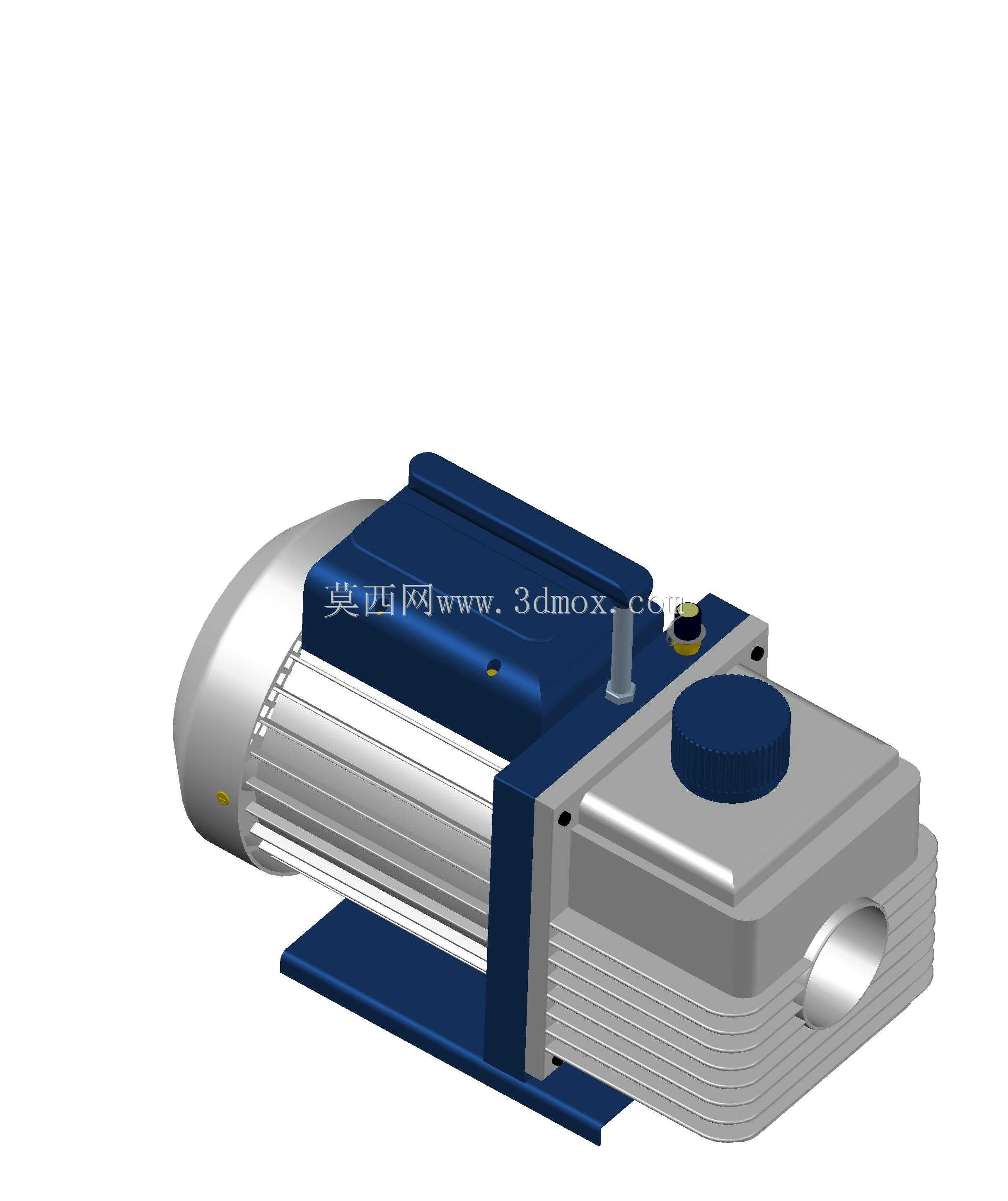

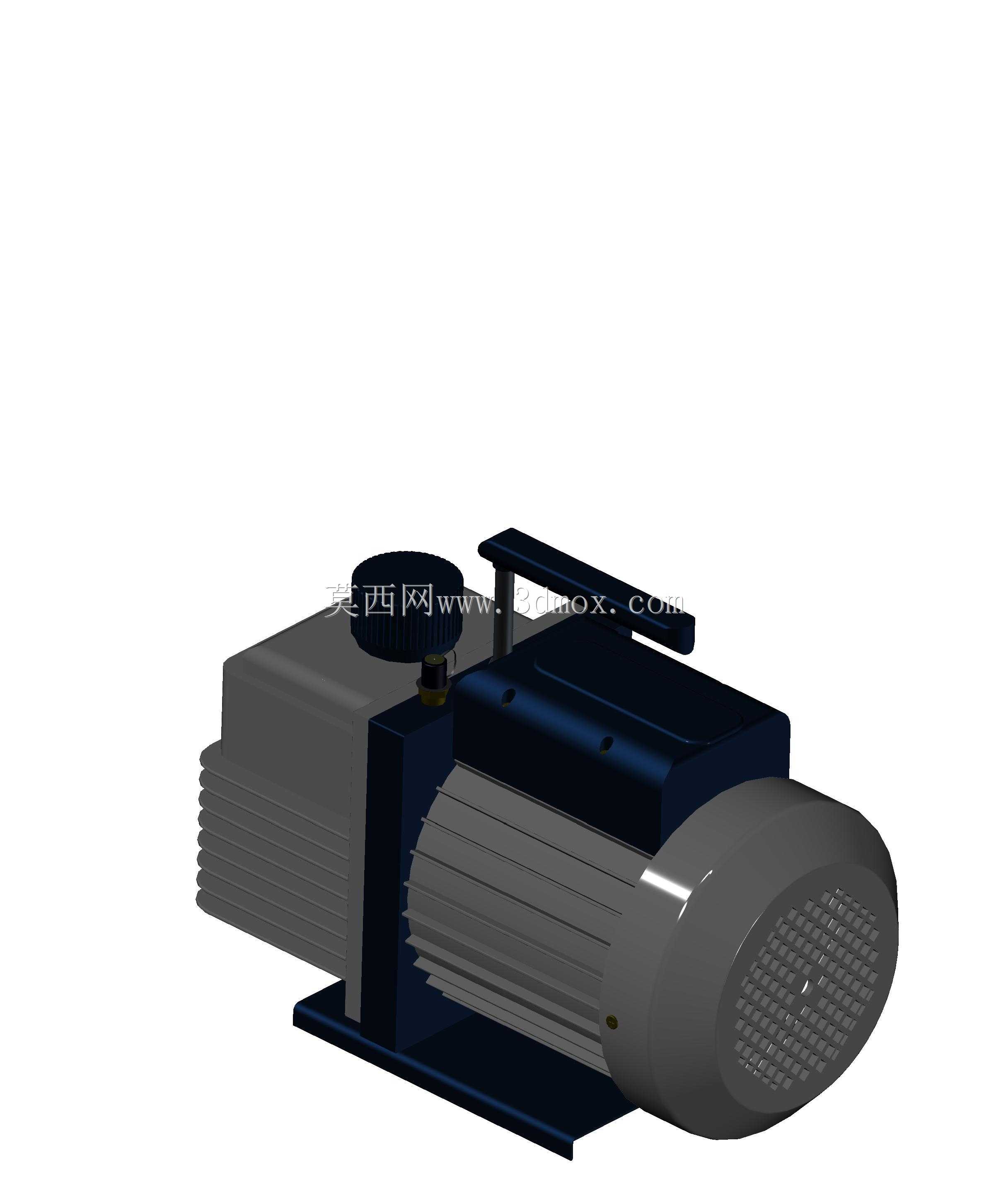

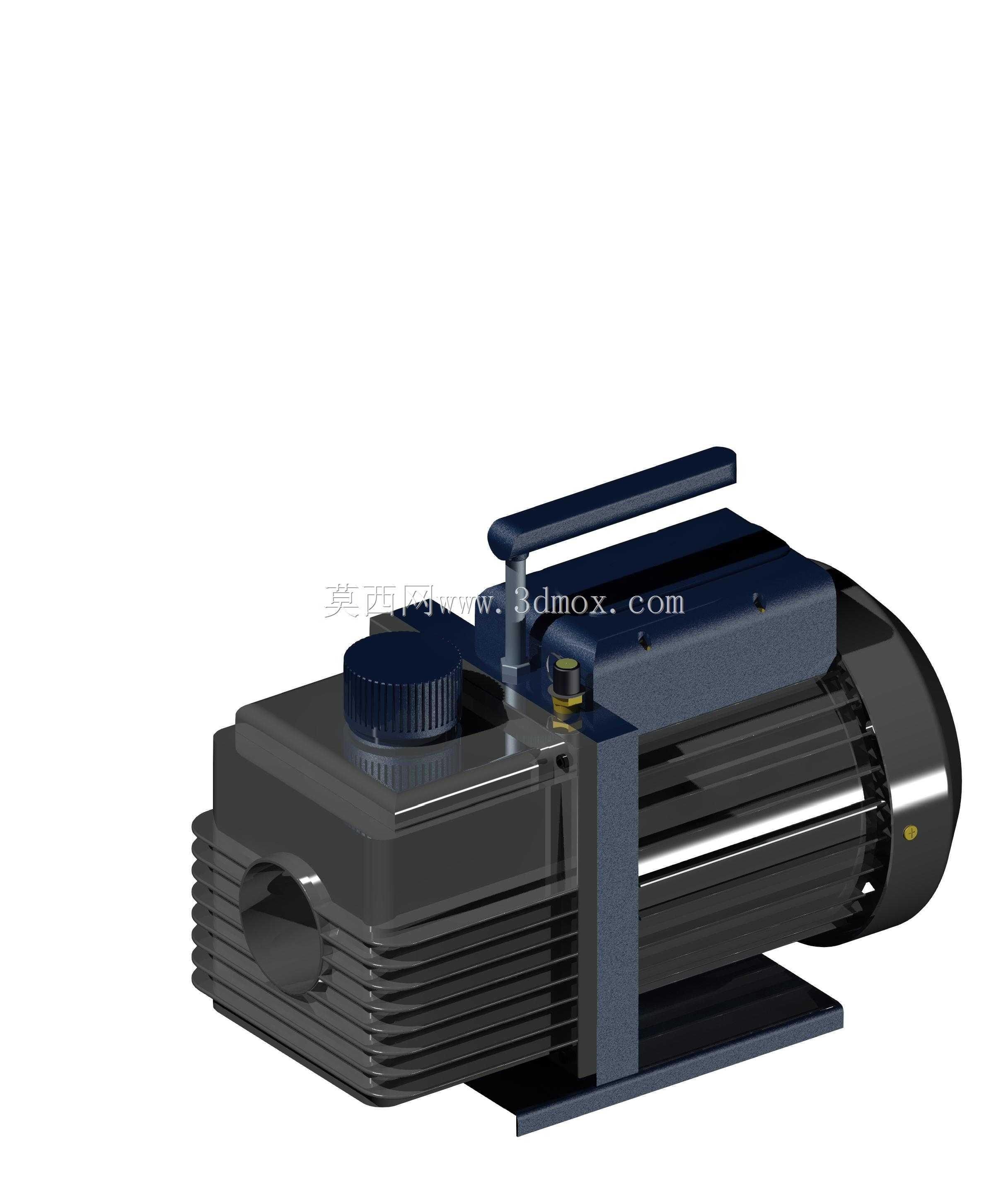

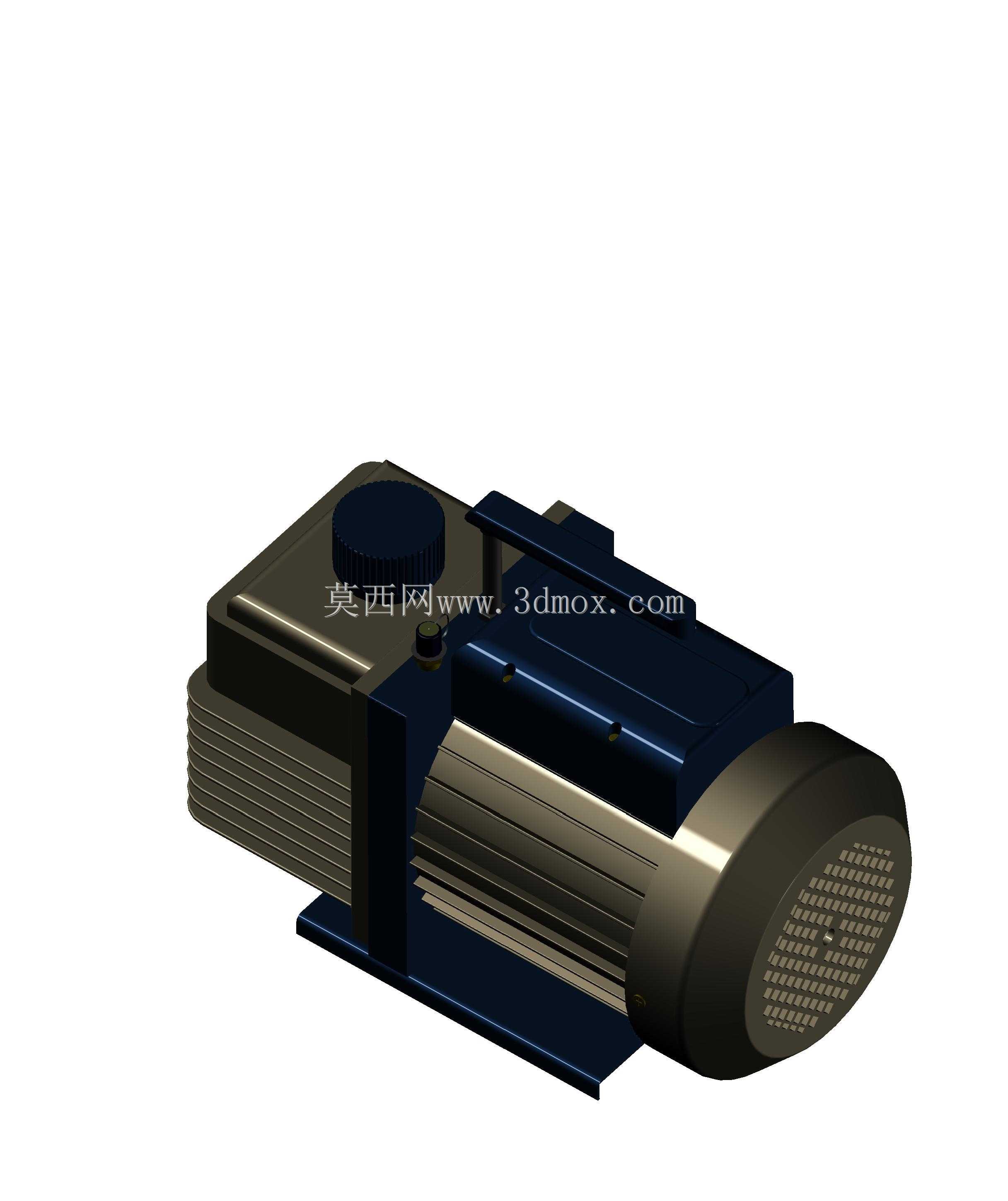

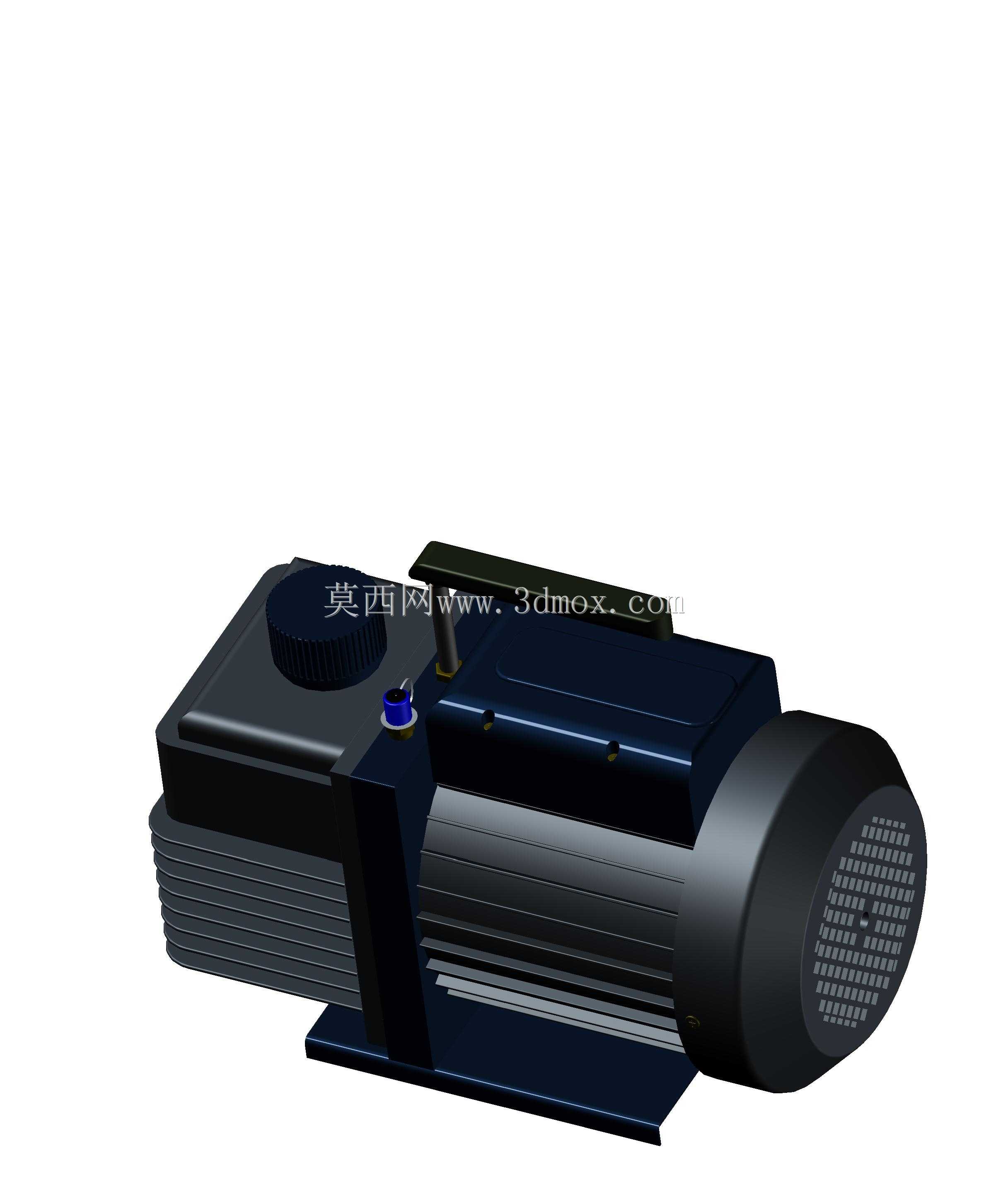

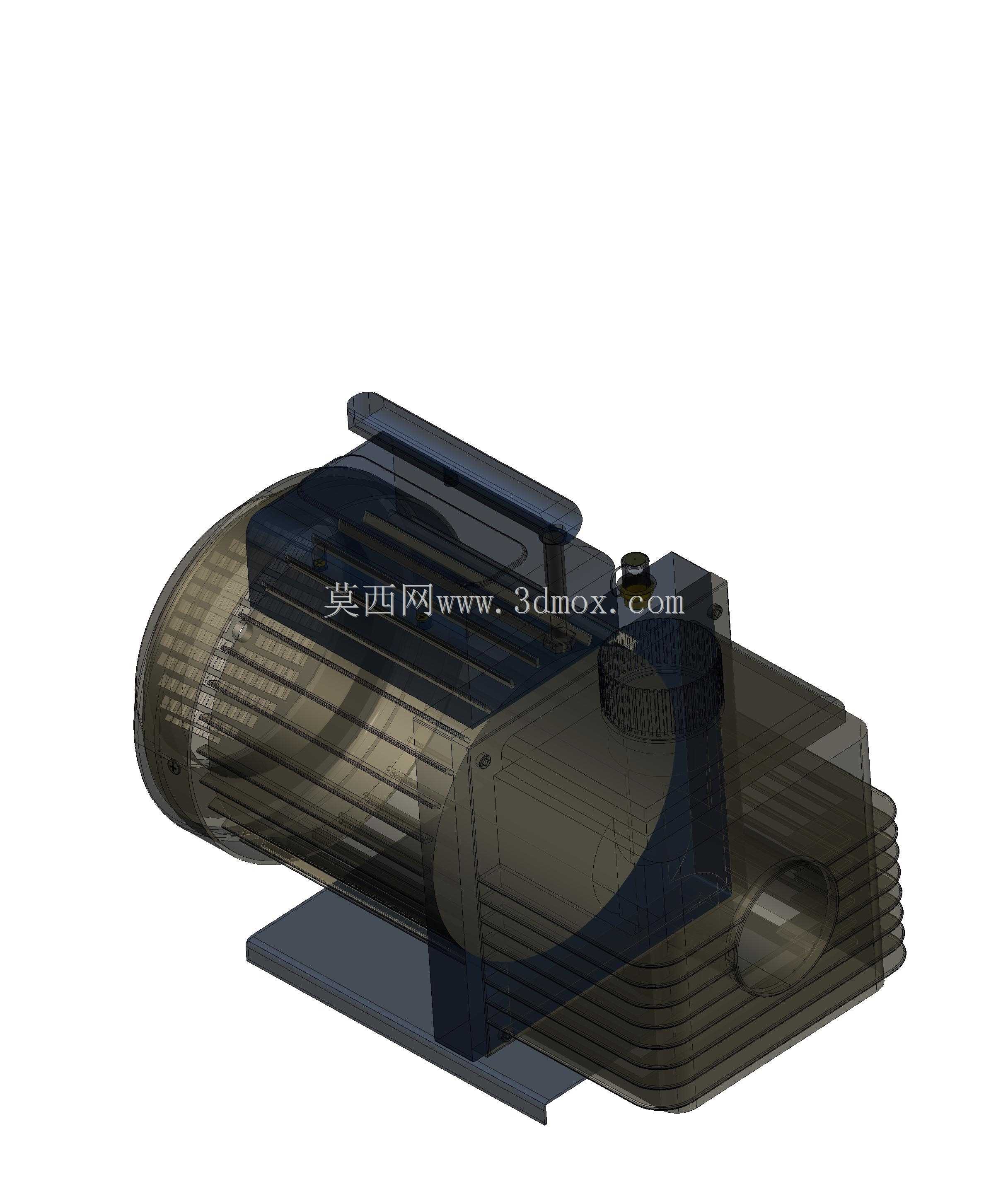

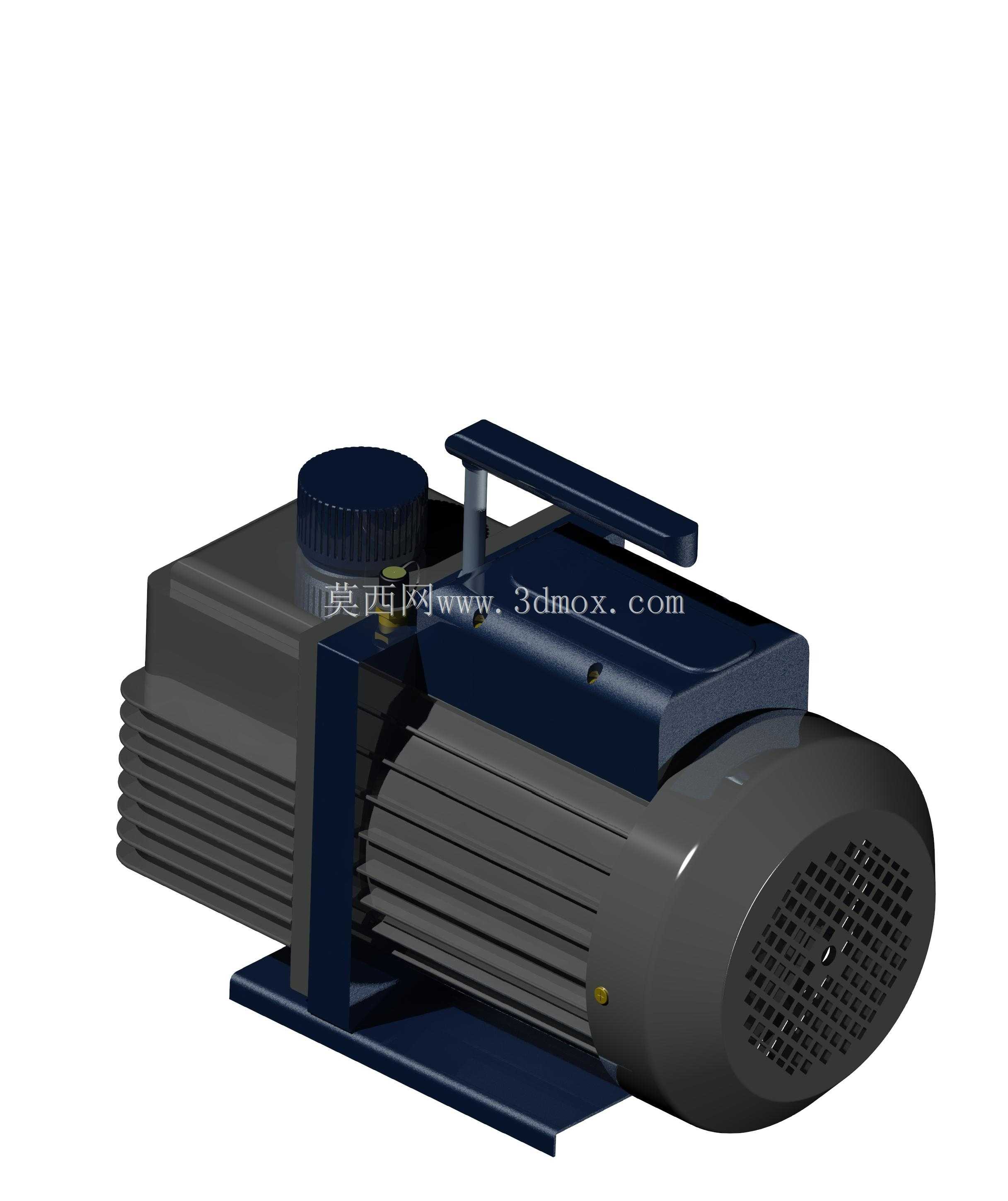

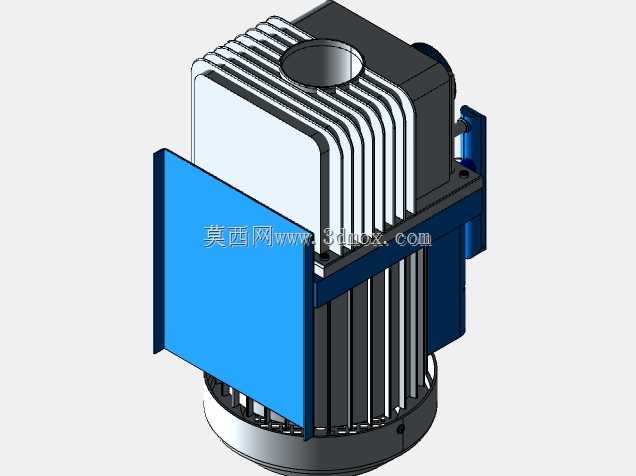

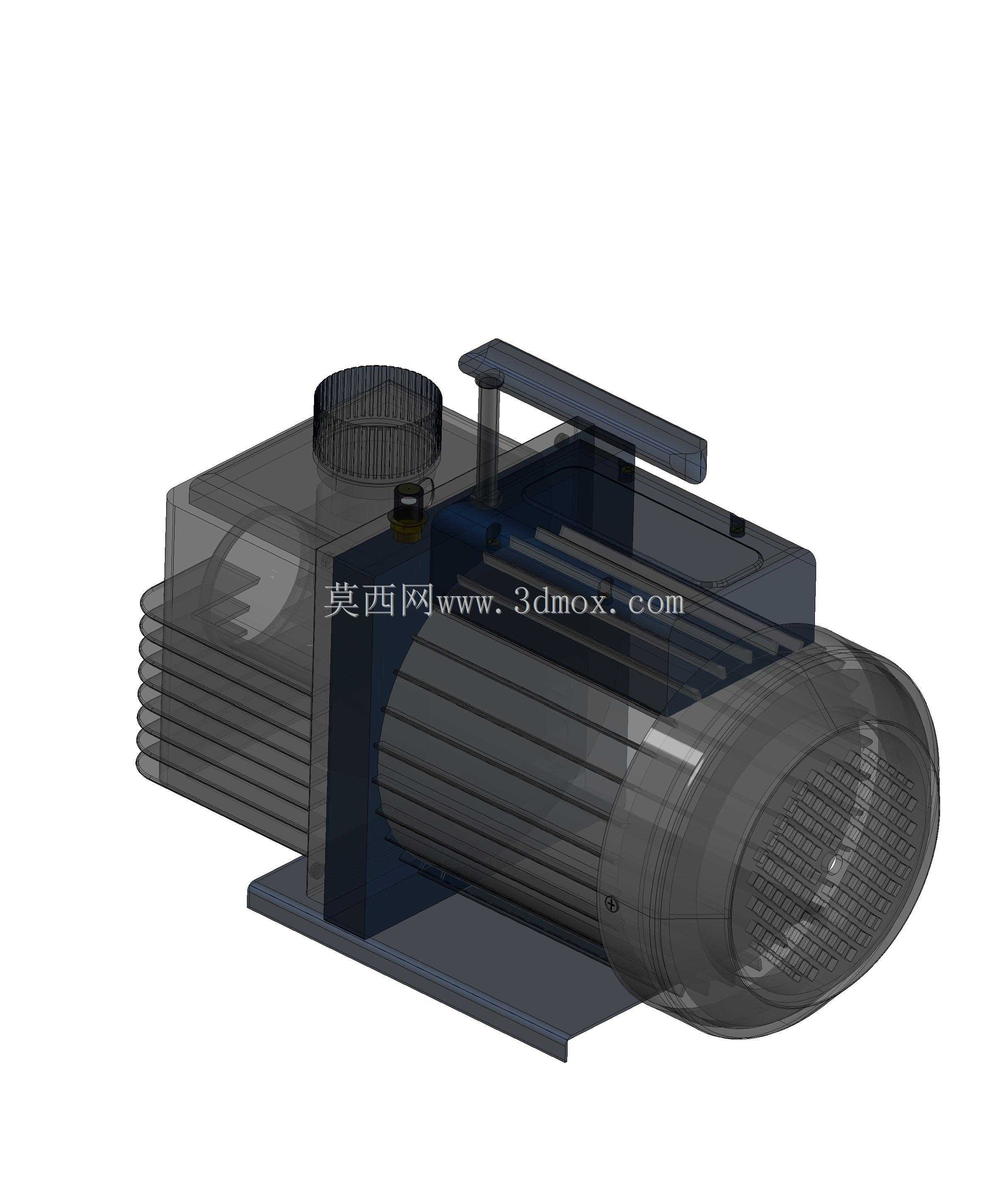

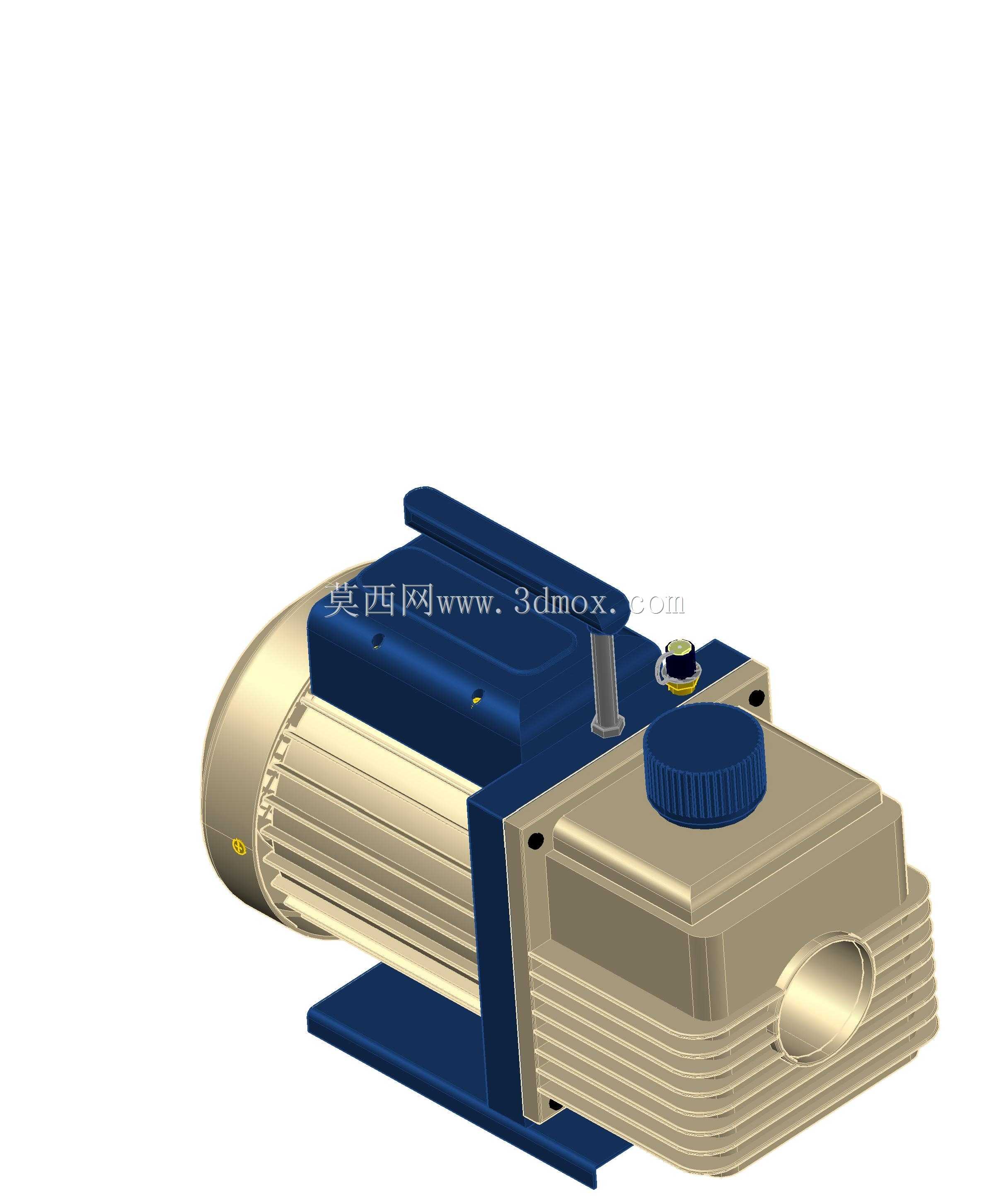

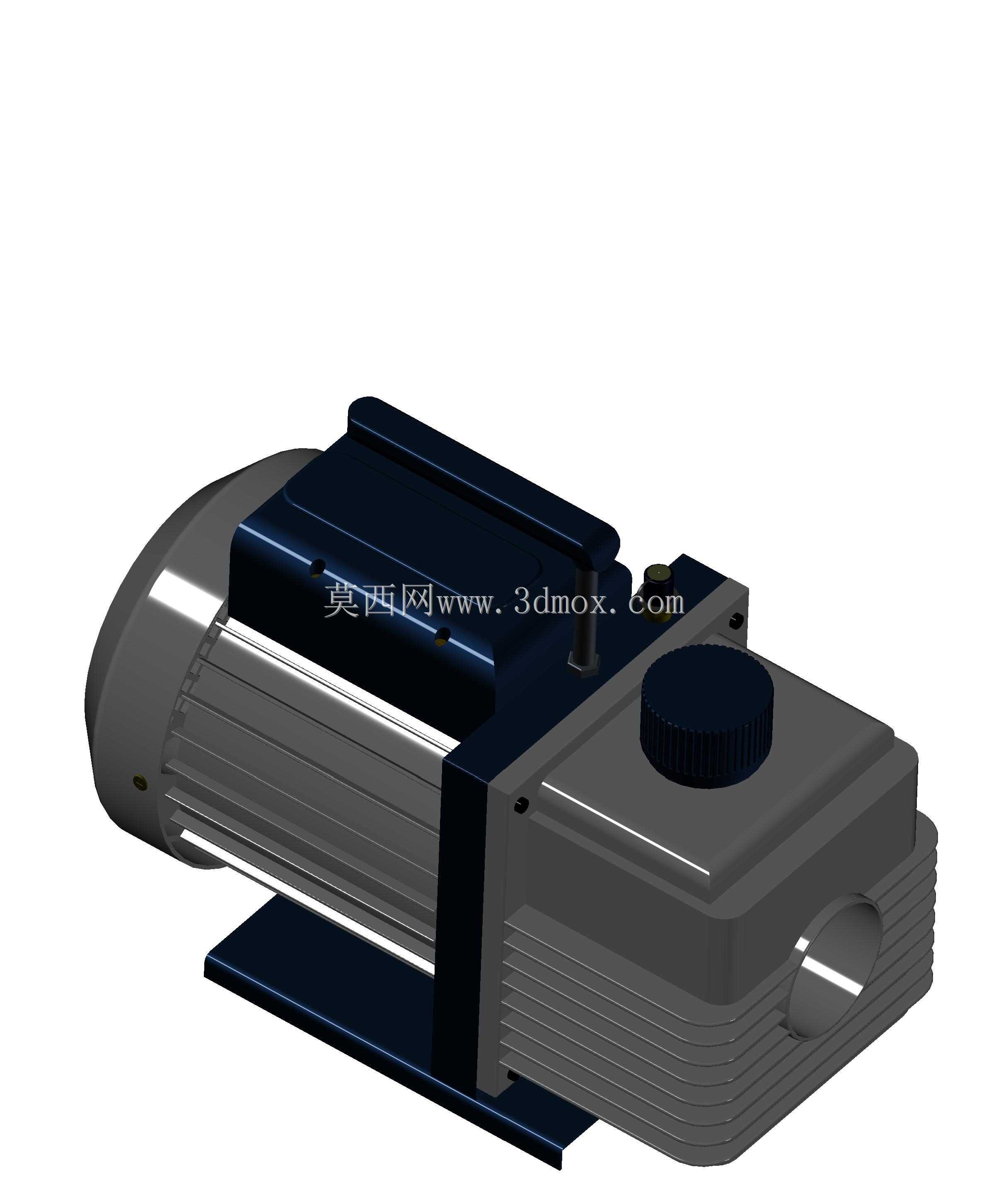

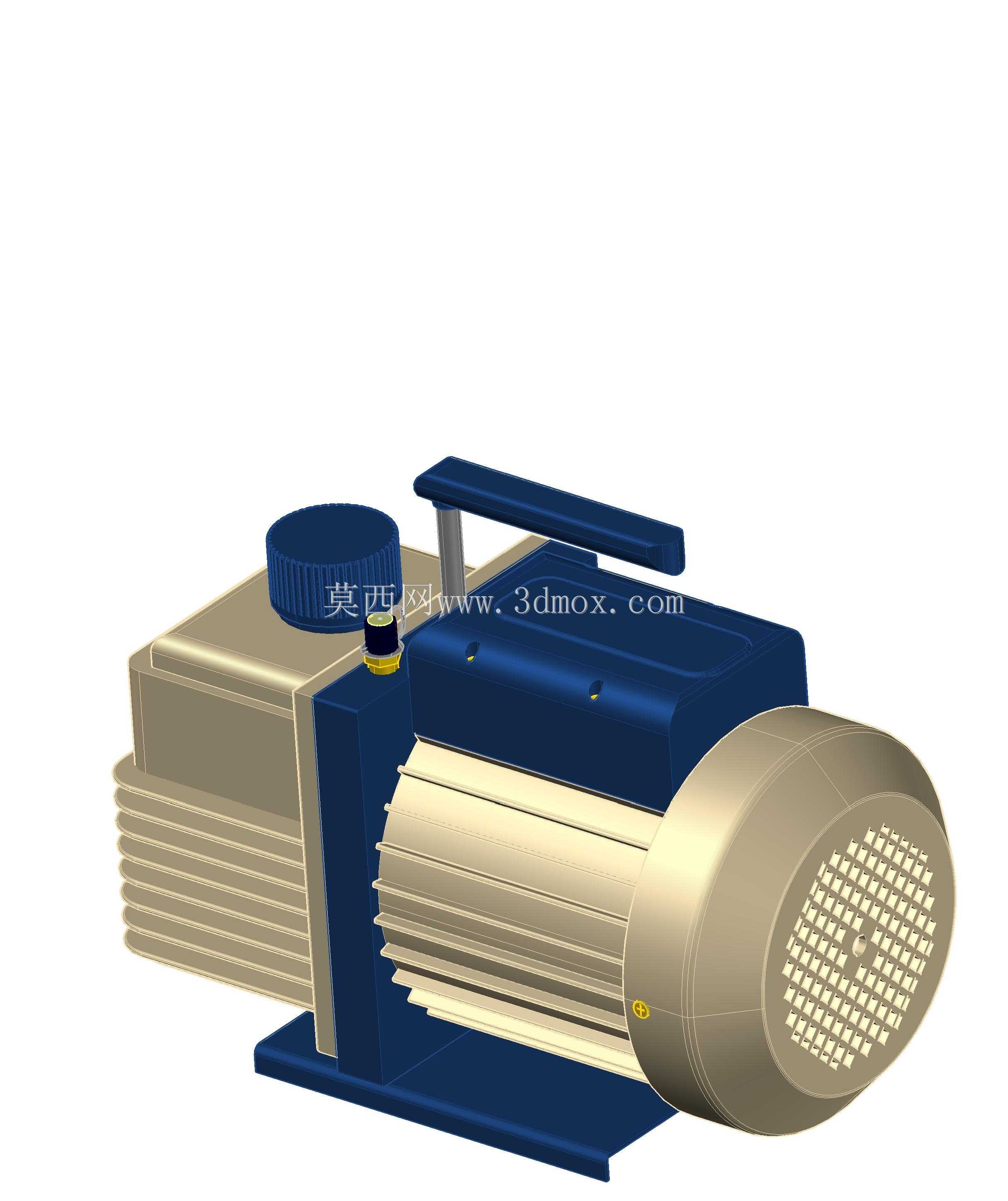

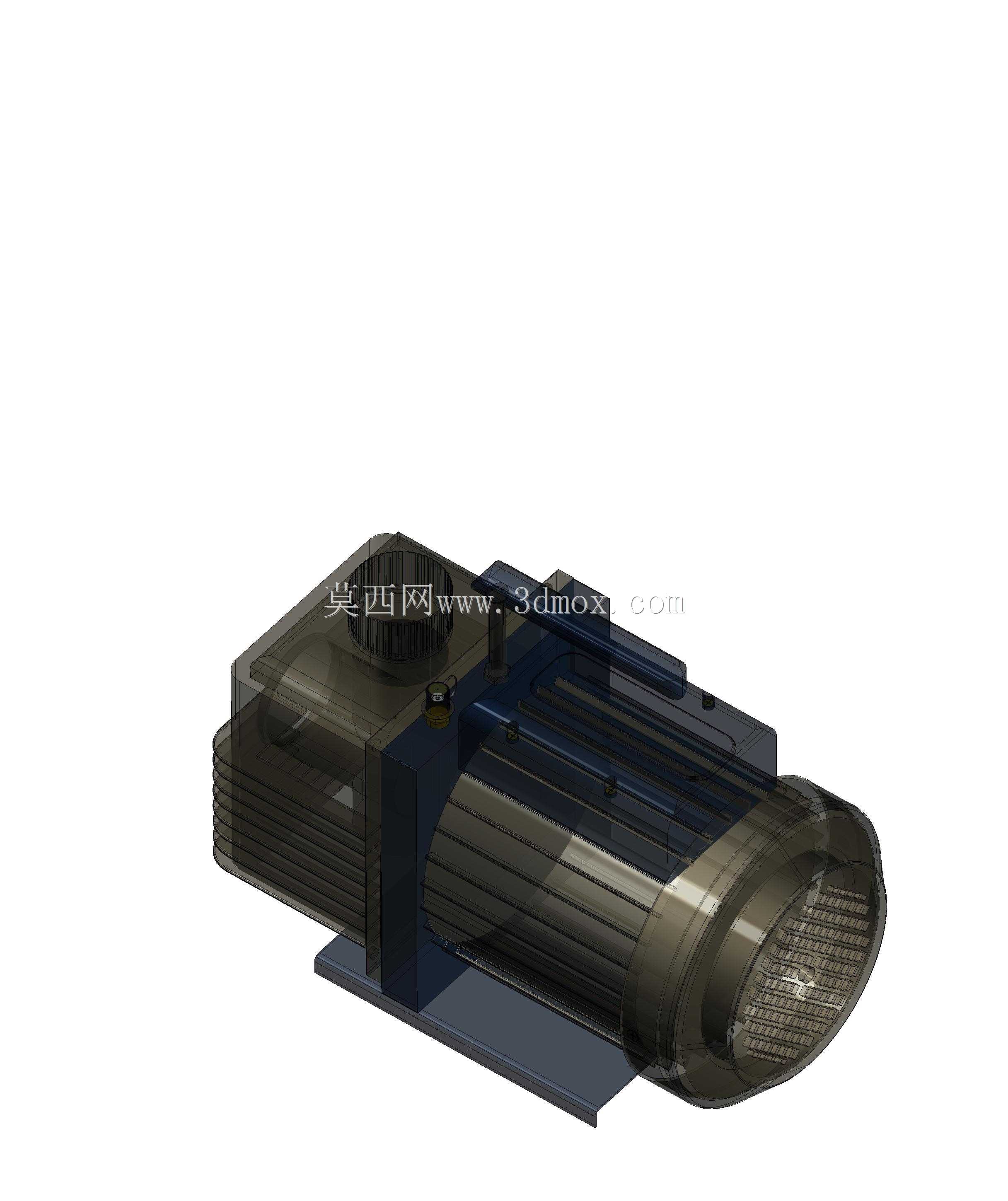

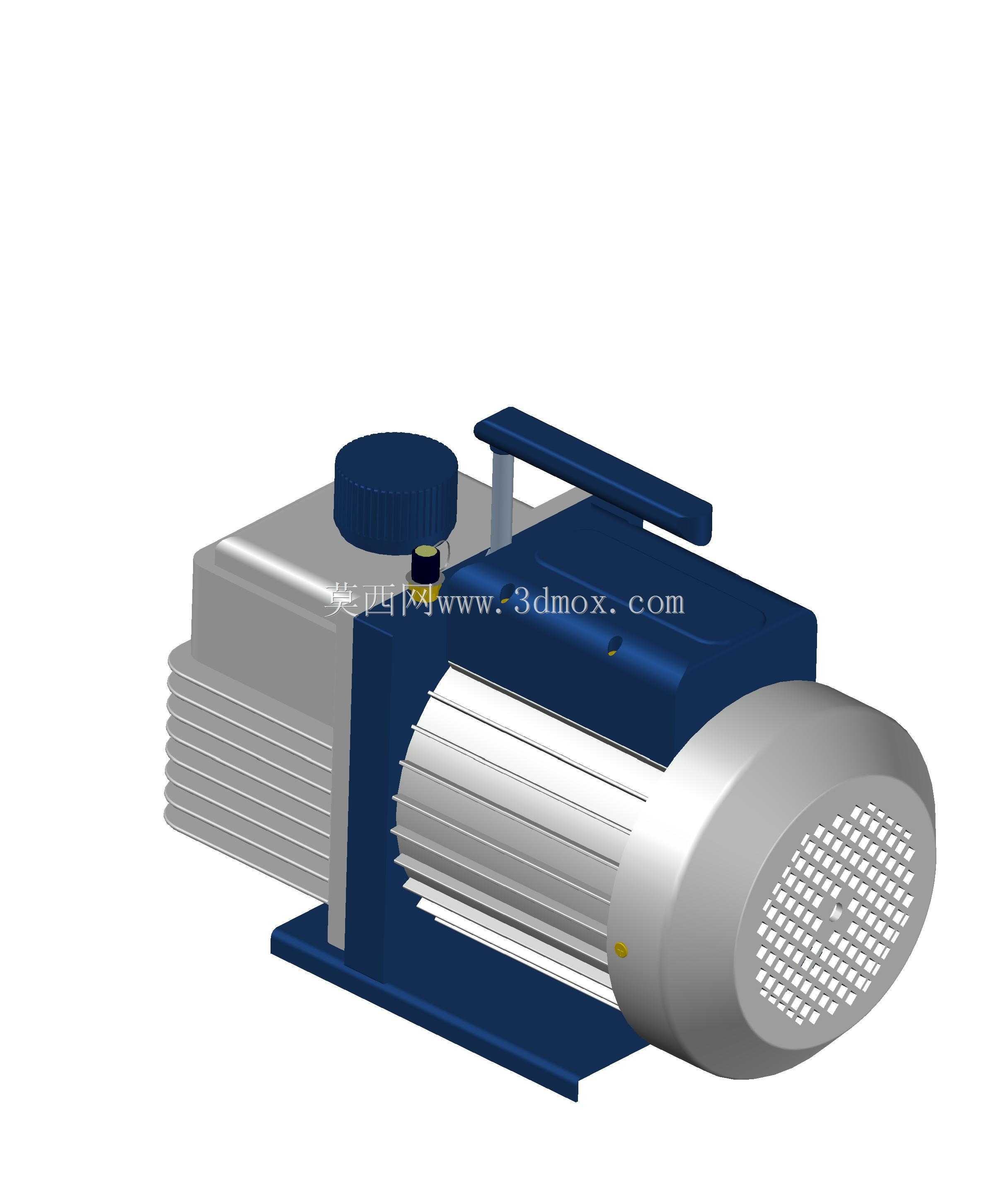

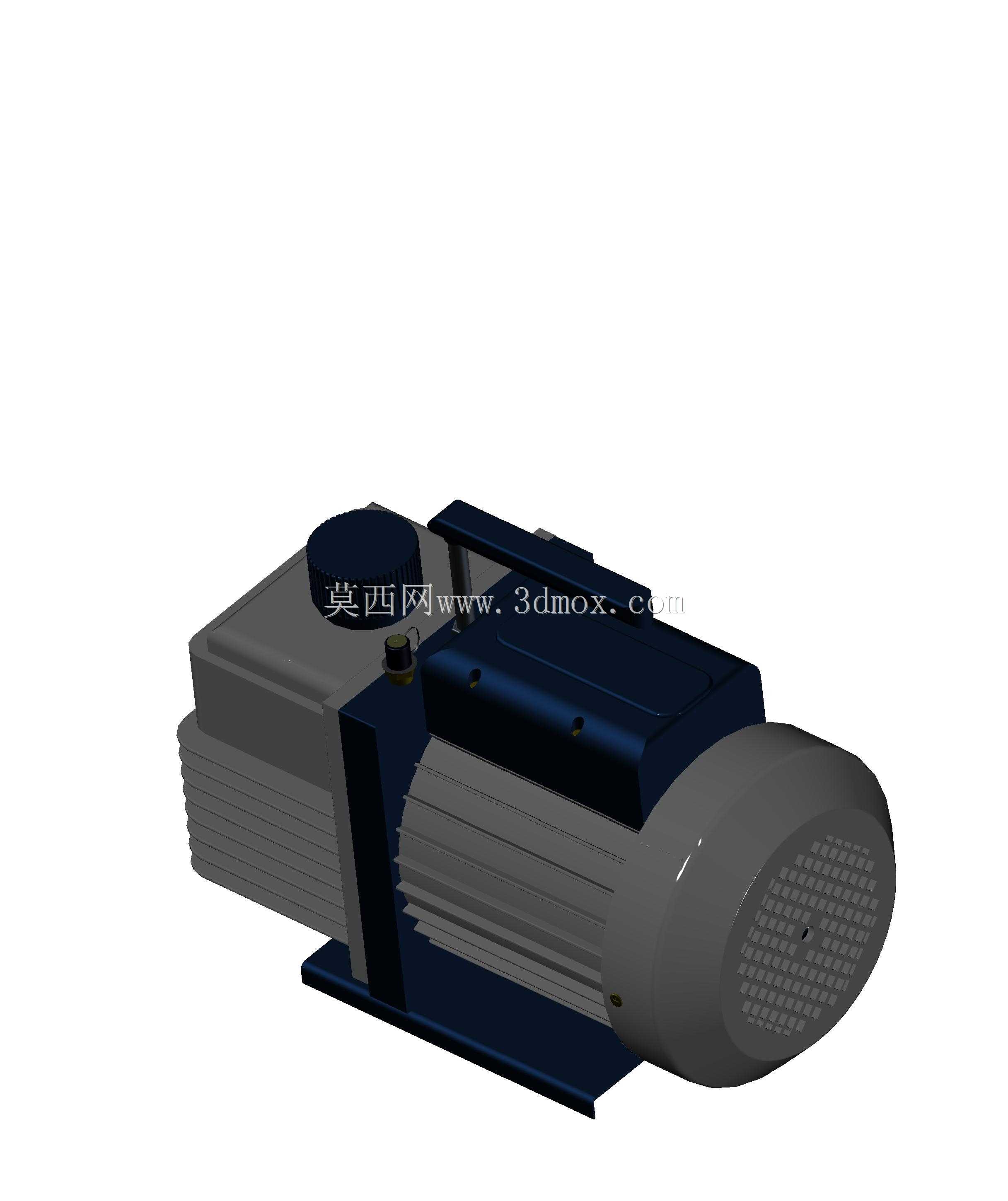

这款小型真空泵主要面向实验室真空作业、小型制冷设备维修、包装行业抽真空、文教器材吸附固定等轻量级真空获取场景，可在无大型真空系统部署条件的场景下独立完成低真空度区间的抽气作业，适配220V民用供电场景，无需额外配置工业动力电源即可投入使用。设备核心功能是通过泵腔内偏心安装的旋片转子高速旋转，持续改变泵腔容积完成进气、压缩、排气的循环作业，将密闭容器内的气体逐步抽出，最终形成稳定的低真空环境，可满足对真空度要求不高但需要便携移动、快速启停的作业需求。在产品设计层面，整体采用一体化集成布局，将驱动电机与泵头部分同轴直连，省去了传统皮带传动结构的冗余空间，既降低了传动损耗，也大幅压缩了设备整体体积；顶部设置一体化提手结构，提手做了圆角防滑处理，方便单人单手搬运转移，适配多工位流动作业的使用需求。泵体外壳采用密集横向散热筋结构设计，在不额外增加散热风扇的前提下，通过增大壳体与空气的接触面积提升自然散热效率，可支持设备长时间连续运行不出现过热保护；底部采用一体式冲压安装底座，底座预留四个对称的固定安装孔位，既可以直接放置在工作台面使用，也可以通过螺栓穿过安装孔将设备固定在机架、移动小推车或者专用设备台面上，安装边界清晰，固定后设备运行的振动幅度可控制在合理区间，不会出现管路松脱、连接部位漏气的问题。泵体上方设置了可视化油位观察结构与注油口，日常维护时无需拆解泵体即可完成真空泵油的补充与更换，排气端设置了内置油雾分离结构，可减少泵油随排气带出的损耗，同时避免作业环境被油雾污染。进气接口采用通用标准外螺纹接口，可快速适配不同规格的真空软管、快插接头，无需额外加工转换接头即可对接不同的真空作业终端，整体结构紧凑，部件布局合理，兼顾了便携性与运行稳定性，适合各类分散式、小批量的真空作业场景使用。
