麦克纳姆轮跟踪修订版行走机构设计

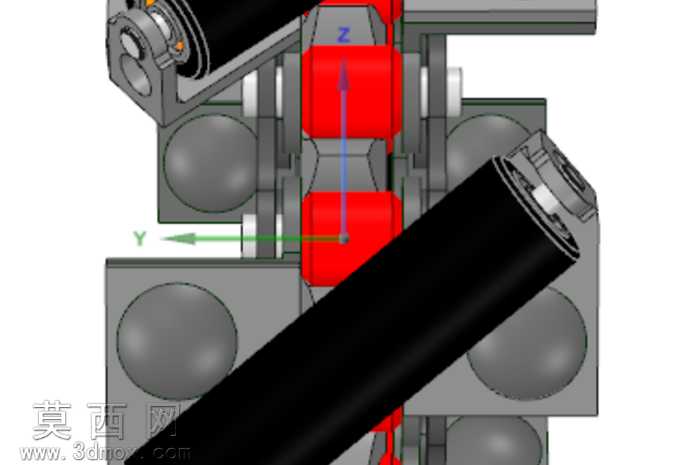

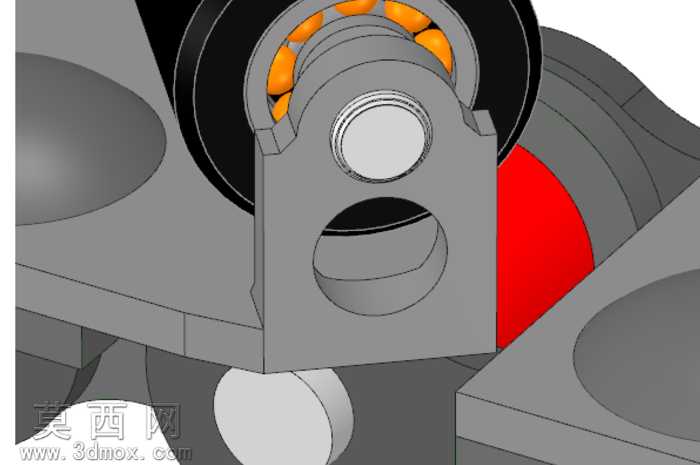

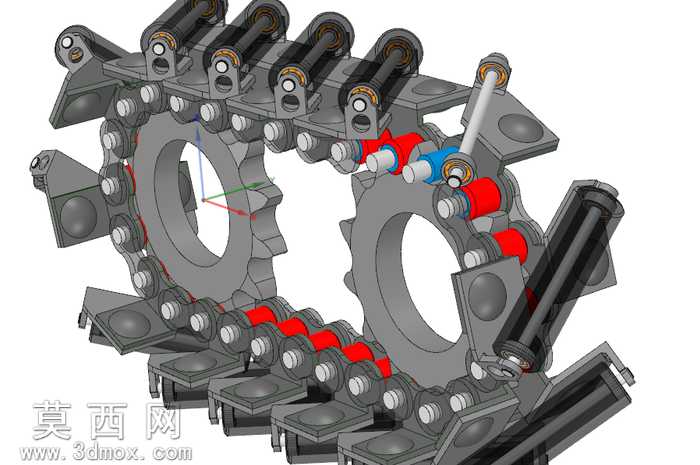

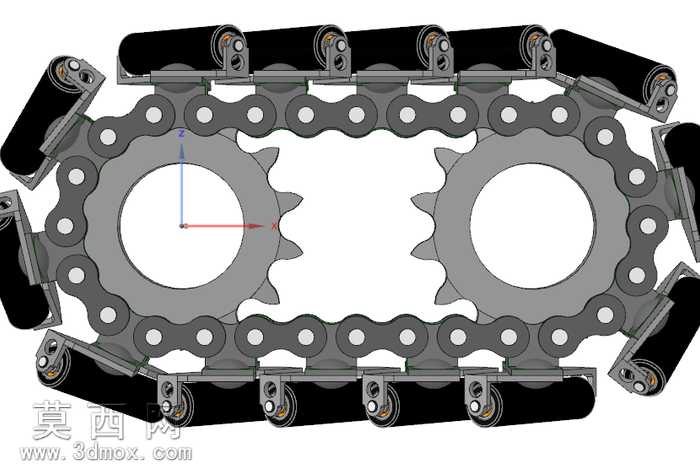

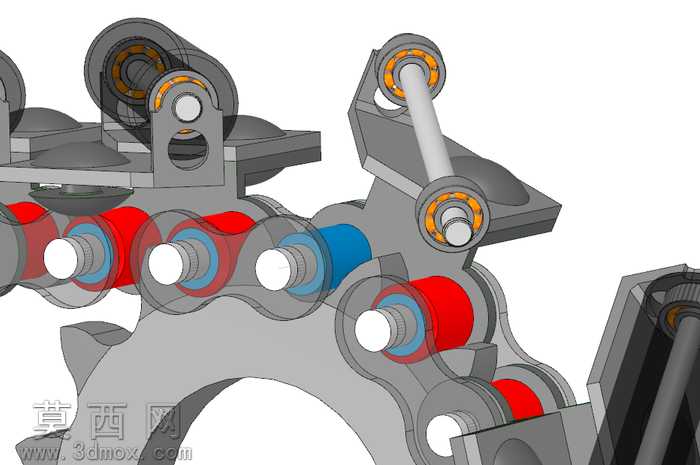

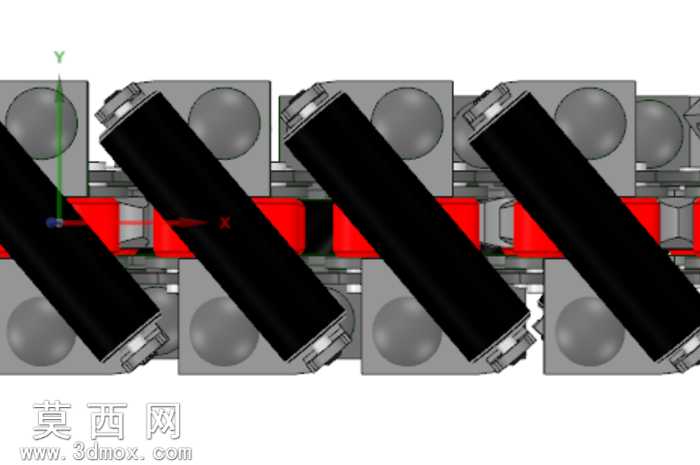

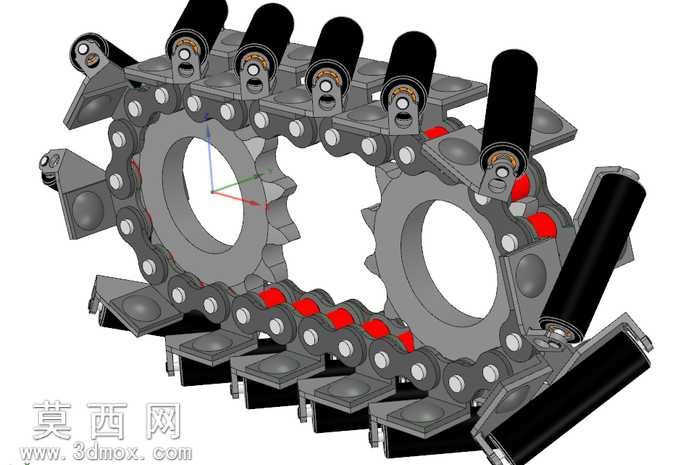

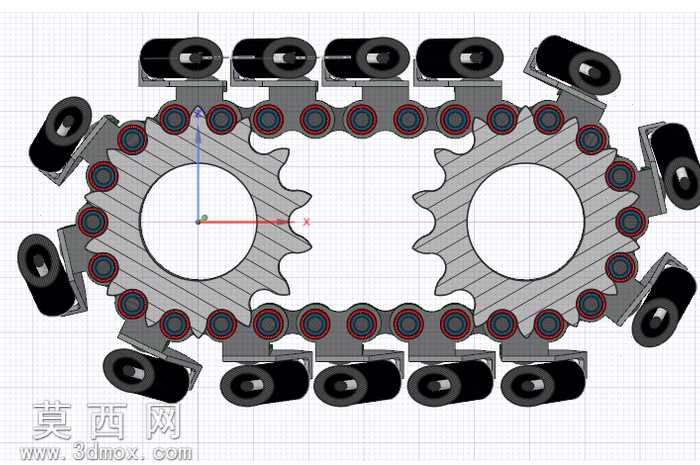

本作品为针对小型竞赛机器人设计的麦克纳姆轮行走机构修订版本，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计的装配约束逻辑，对每一处配合关系进行精准定义，确保整体机构可实现无干涉的运动仿真。模型整体采用双侧链轮配合滚子链条的传动布局，选用标准80系列向里链接滚子链作为传动载体，链条与链轮的齿形完全匹配，每节链节的铰接结构都做了精细化还原，可直观呈现链传动的啮合运动过程。麦克纳姆轮的辊子排布遵循全向移动的力学设计要求，周向均匀分布的从动辊子采用独立的安装支座固定在链节外侧，每个辊子的轴线与轮体主轴线呈固定夹角，保证轮体转动时可分解出多方向的运动分力，实现机器人的全向移动功能。建模过程中对辊子的外轮廓做了曲面优化，还原了麦克纳姆轮辊子的鼓形外圆特征，确保辊子与地面接触时的受力均匀；链轮部分采用参数化齿形绘制，齿槽、齿顶的尺寸完全符合对应链条的啮合标准，链轮中心设置了标准安装孔与键槽结构，可直接适配常规的驱动电机输出轴。材质渲染方面，对链轮、链条等金属结构件赋予了哑光金属钢材质，还原金属零件的磨砂质感与细微反光特性；辊子部分采用黑色耐磨橡胶材质，添加了细微的表面粗糙纹理，模拟橡胶辊的防滑表面特性；链节间的铰接销轴做了金属亮面处理，区分不同零件的材质差异，提升整体渲染的真实感。设计思路上针对初代麦克纳姆轮结构的牵引同步问题做了优化，通过双侧闭环链条的同步传动结构，解决了多辊轮驱动时的运动不同步问题，提升了轮体行走时的牵引力稳定性，整体结构紧凑，安装接口适配小型竞赛机器人的安装空间，可直接用于小型全向移动机器人的行走系统方案参考，模型中所有零件均为可编辑的参数化特征，支持后续根据实际安装需求调整链轮齿数、辊子尺寸、链条长度等参数，方便进行二次设计优化。
