概念款麦克纳姆轮全向移动轮组结构

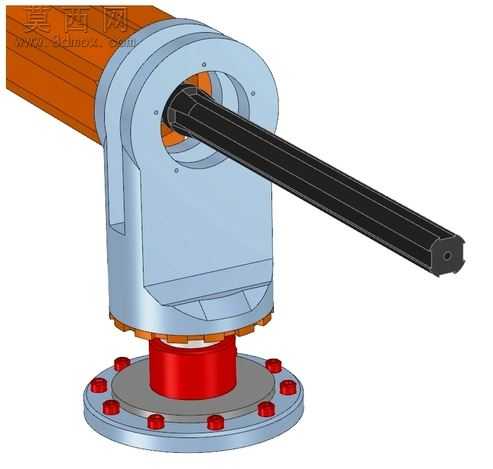

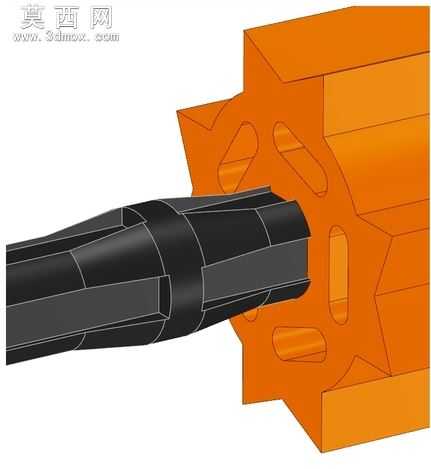

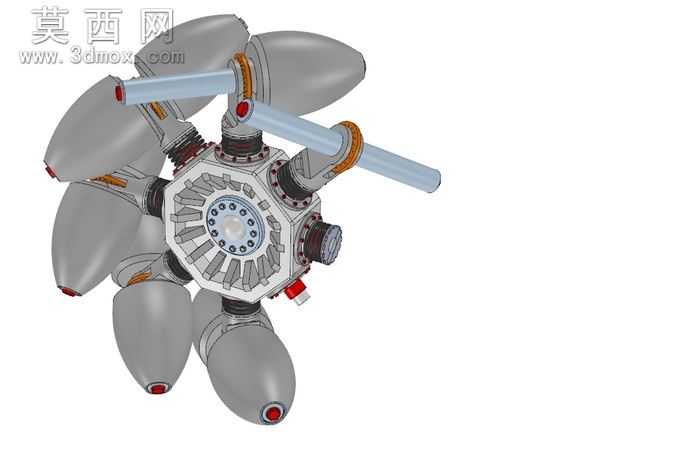

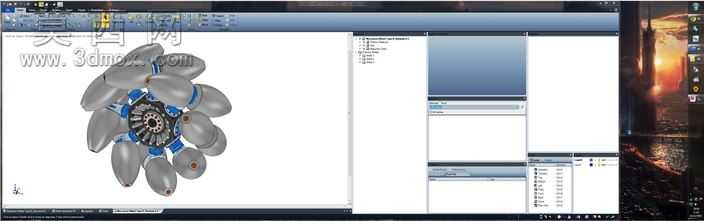

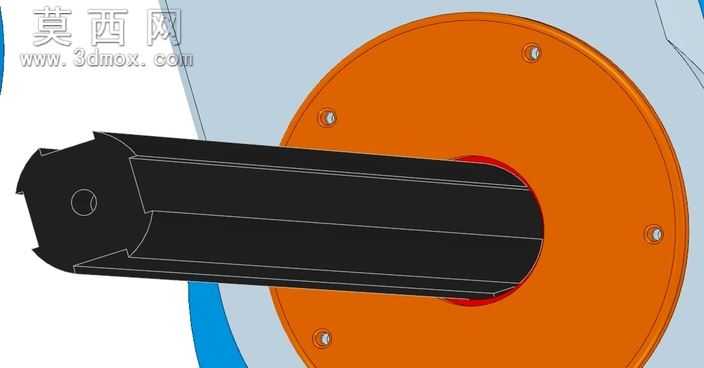

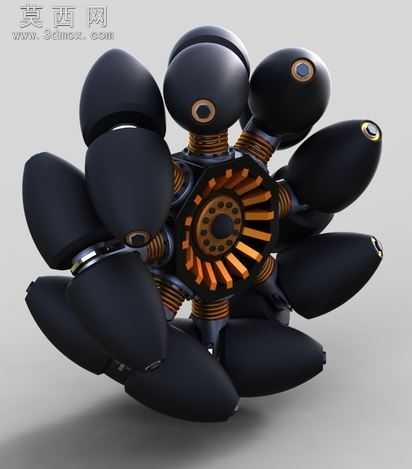

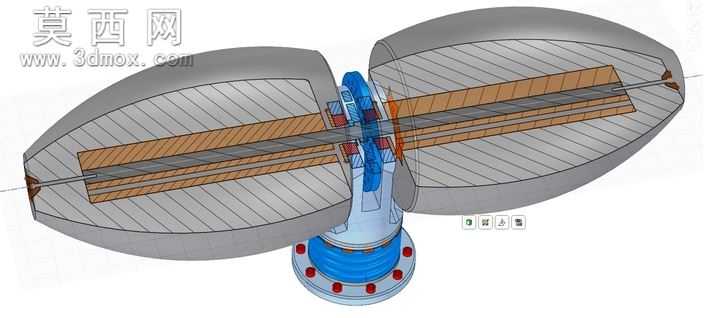

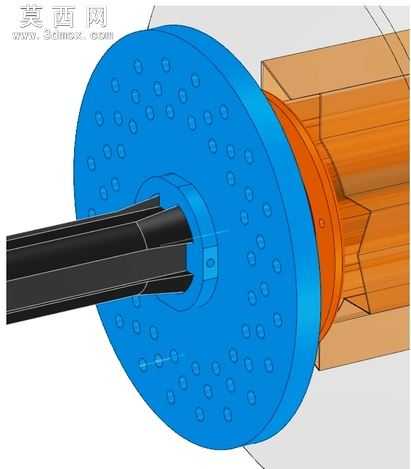

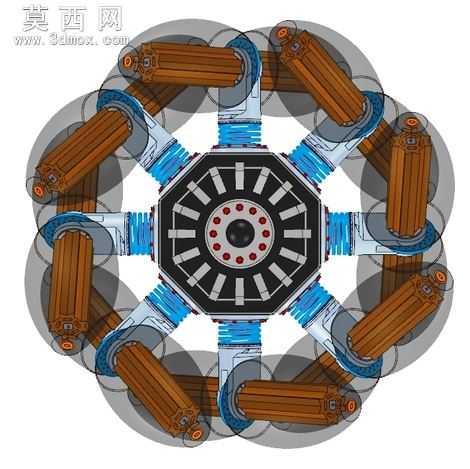

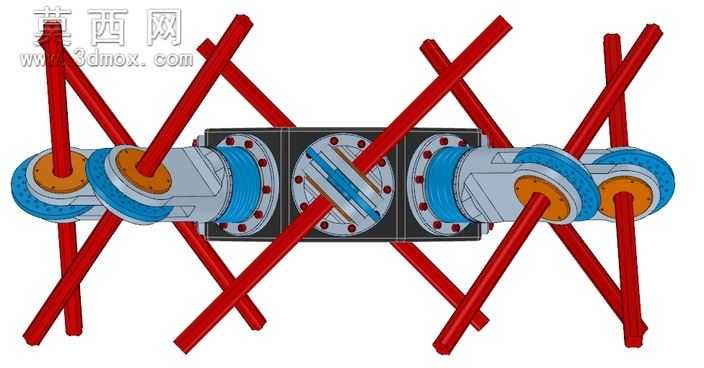

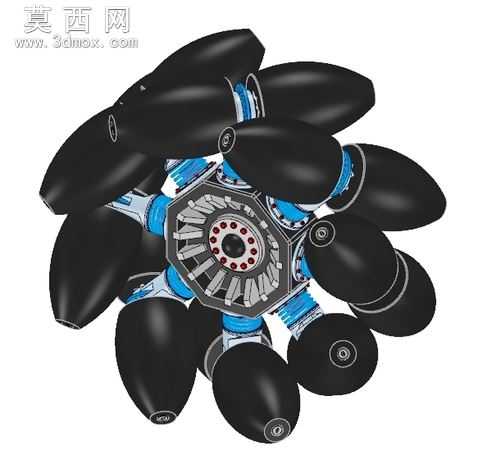

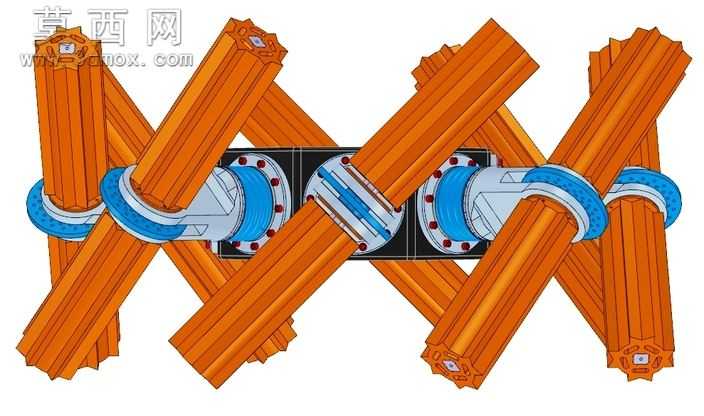

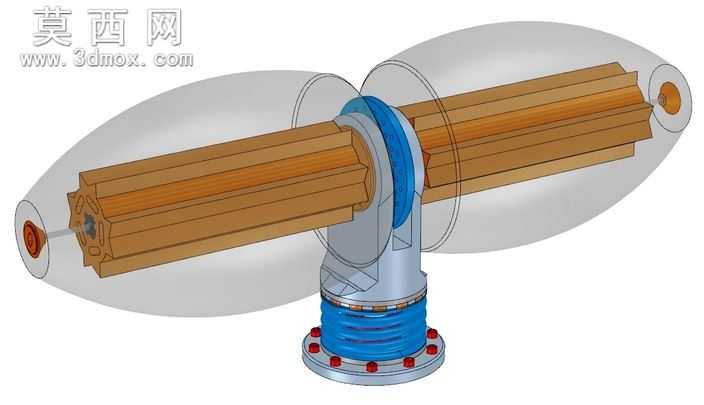

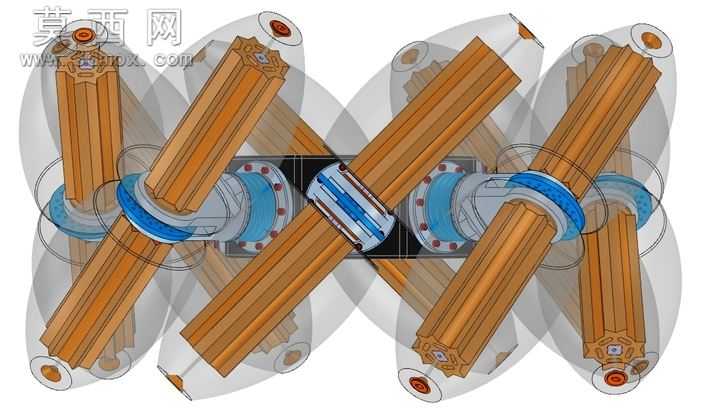

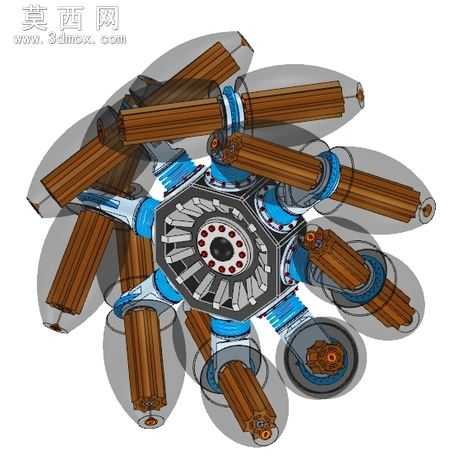

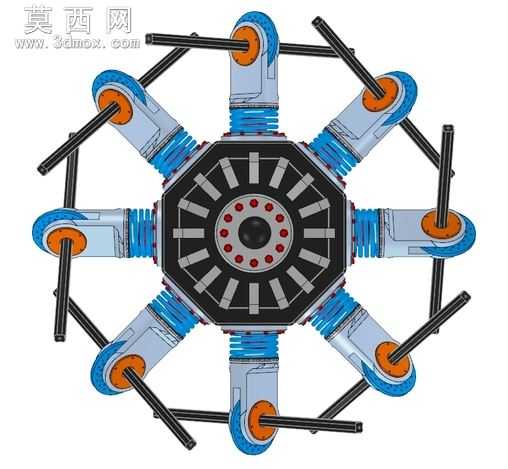

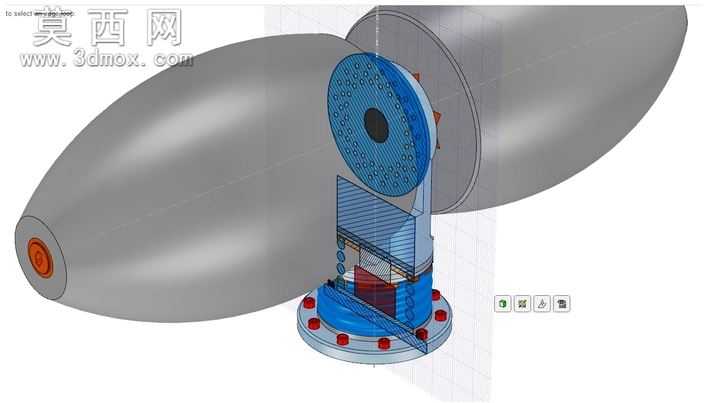

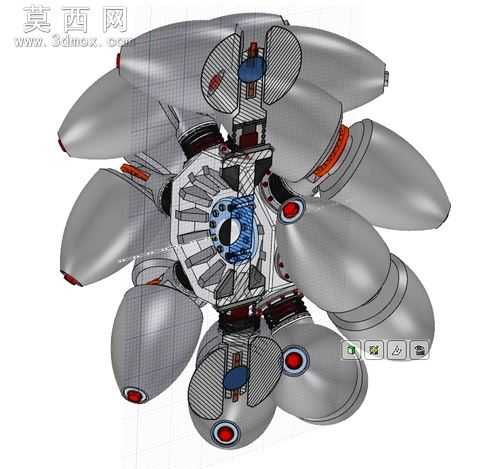

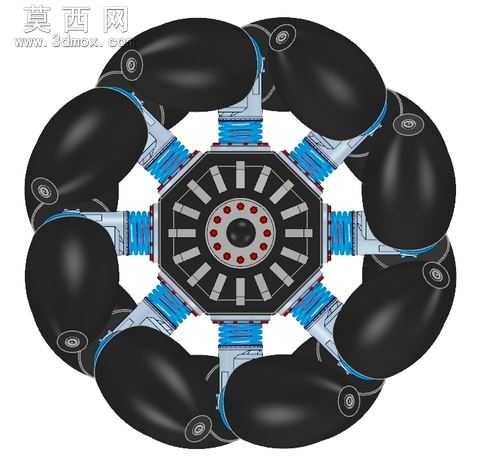

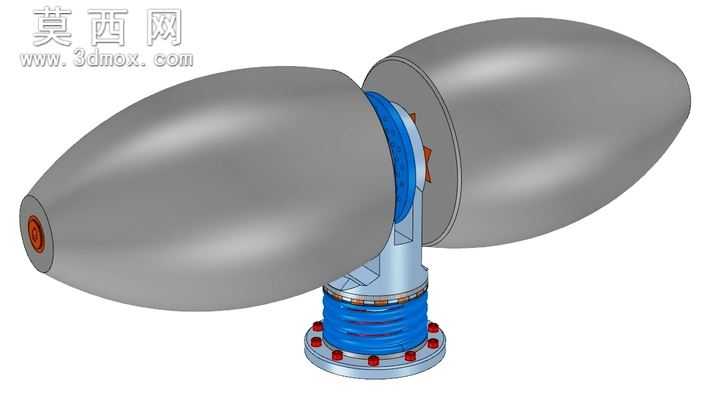

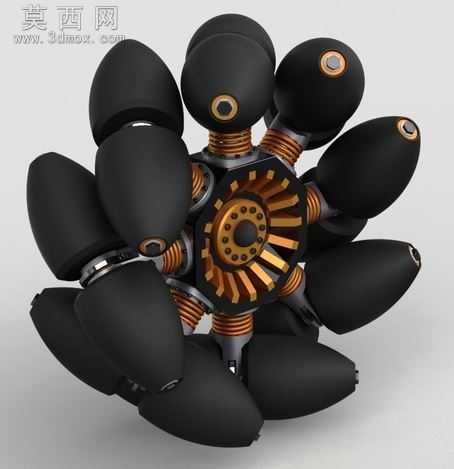

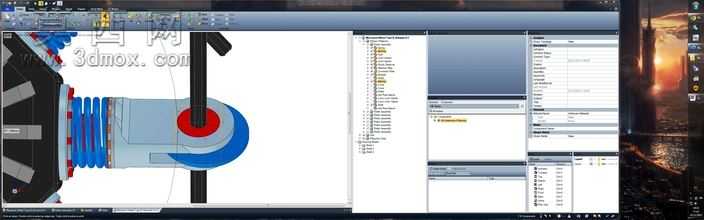

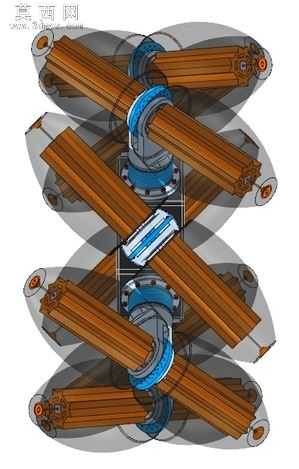

本作品为麦克纳姆轮滚子打破系统的概念3D结构模型，采用SpaceClaim系列软件完成全参数化建模，配套完成了渲染效果图制作，完整还原了概念设计阶段的轮组结构逻辑。建模过程中首先搭建中心轮毂基体结构，以中心旋转轴为基准完成辐条式支撑结构的阵列排布，每一组支撑位对应独立的滚子安装轴，严格遵循麦克纳姆轮的辊子偏角设计逻辑，确保轮组理论上可实现平面内任意方向的移动功能。材质渲染阶段，中心轮毂传动区域做了金属铜色做旧质感处理，模拟金属构件的加工纹理与使用质感，外围滚子部件采用哑光黑色工程塑料材质，搭配金属色的连接轴与弹簧缓冲结构，清晰区分不同功能部件的材质属性，同时通过光影渲染突出轮组的空间层次感与结构张力。结构设计上针对传统麦克纳姆轮传动效率偏低的问题做了概念优化，传统麦克纳姆轮依靠外围辊子产生斜向力，电机输出动力存在垂直方向的分量损耗，大负载场景下动力损失问题尤为明显，本概念结构通过调整辊子排布角度、增加旋转辊的适配结构、优化大辊子的安装间隙三种路径，尝试降低动力传输过程中的无效损耗，让对角布置的轮组在行进过程中正反辊子的转速差更匹配实际运动需求，减少电机的无效负载。模型完整保留了所有零件的装配约束关系，包含滚子、轮毂、连接轴、缓冲弹簧等全部结构件，可直接用于结构验证、运动仿真演示，也可作为全向移动平台、AGV小车、竞赛机器人的轮组设计参考方案，帮助设计者快速理解麦克纳姆轮的运动原理与结构优化方向。
