麦克纳姆轮B型修订版全向移动轮组设计

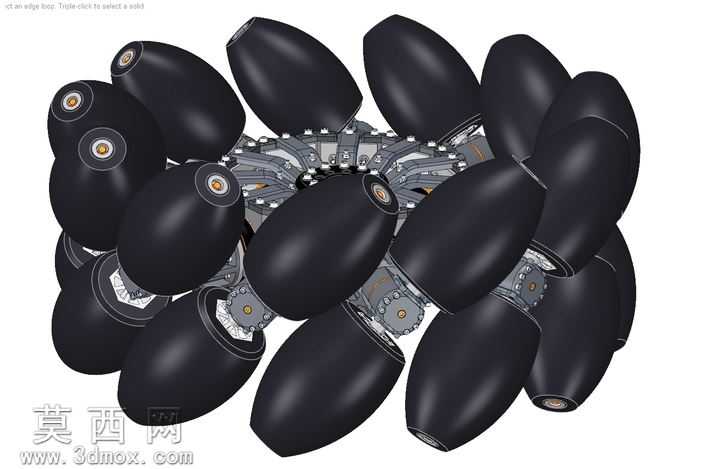

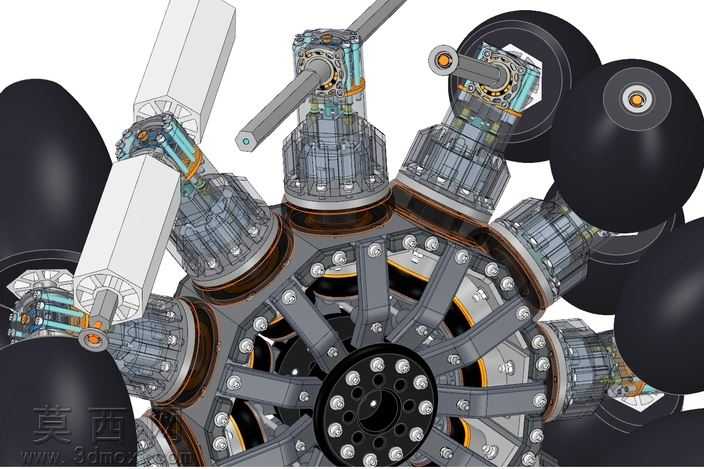

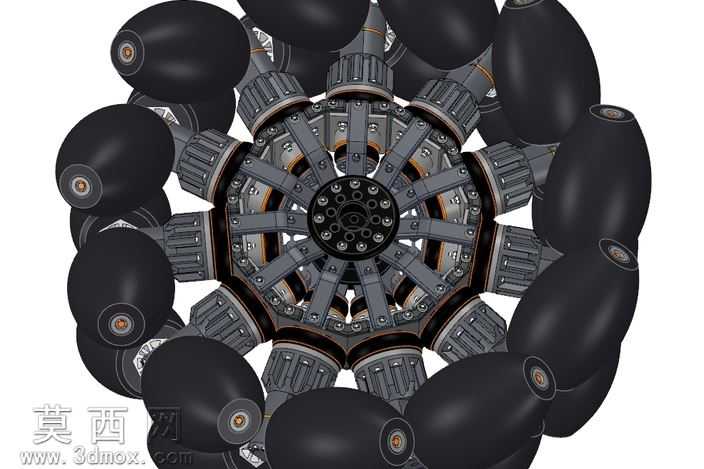

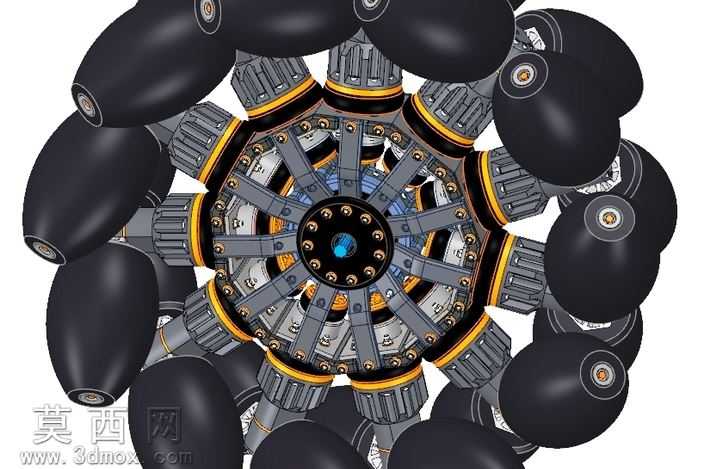

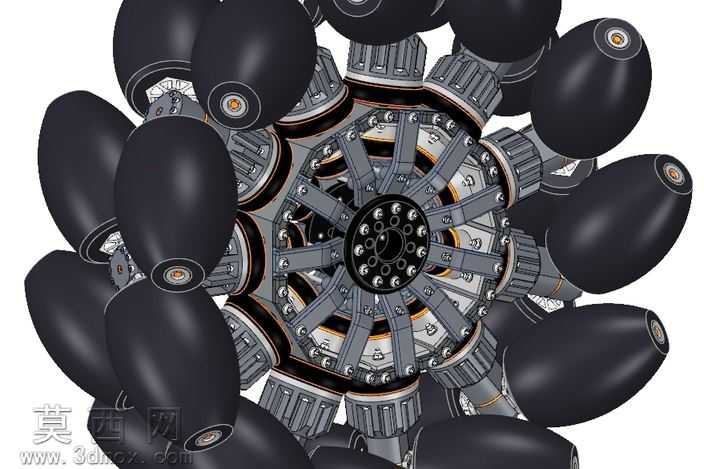

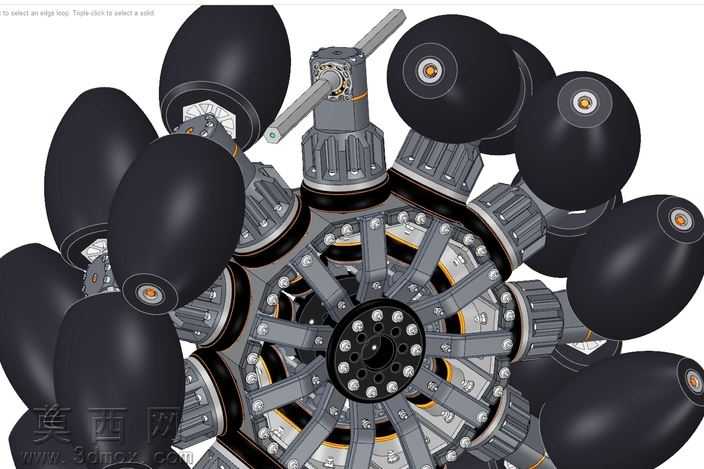

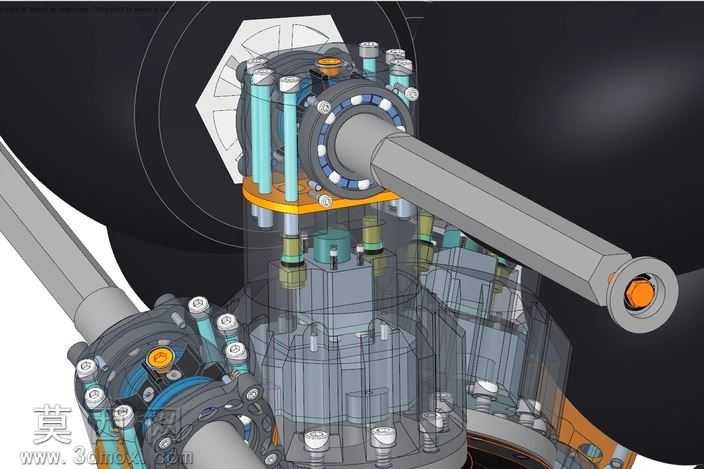

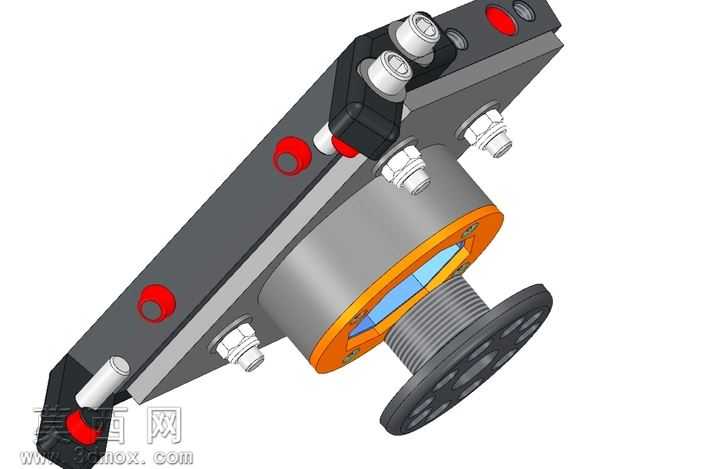

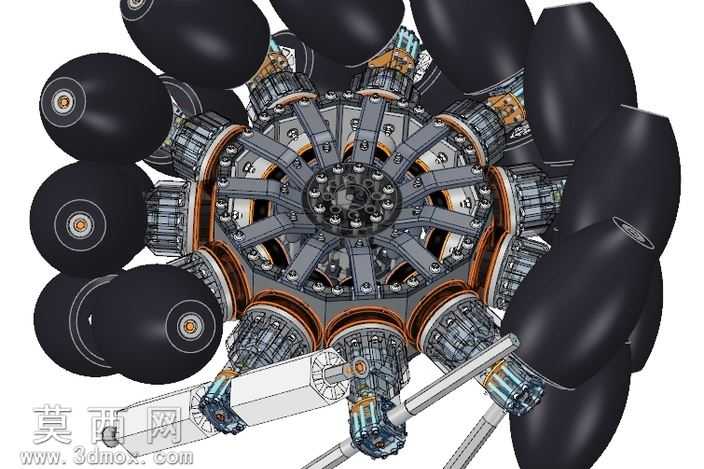

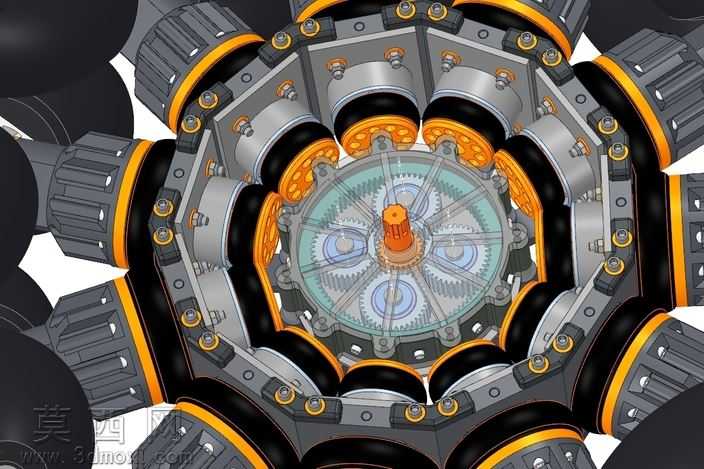

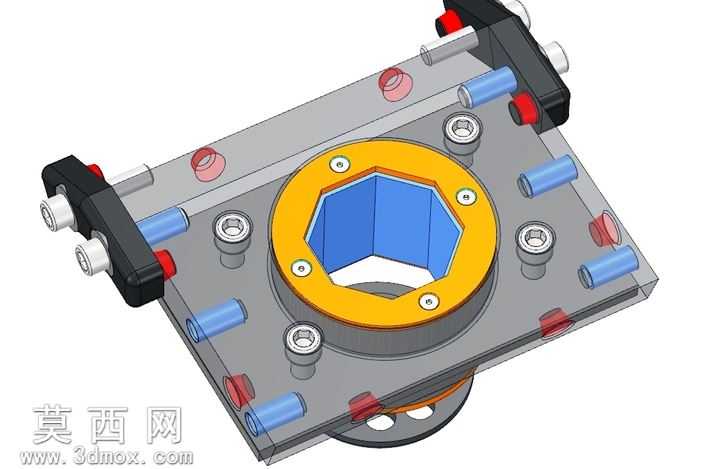

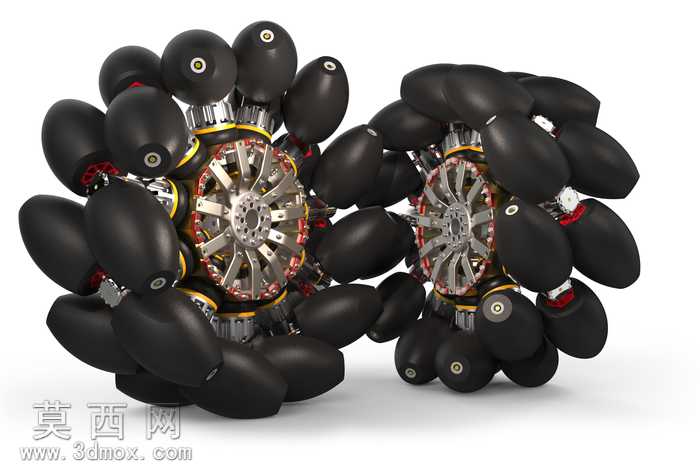

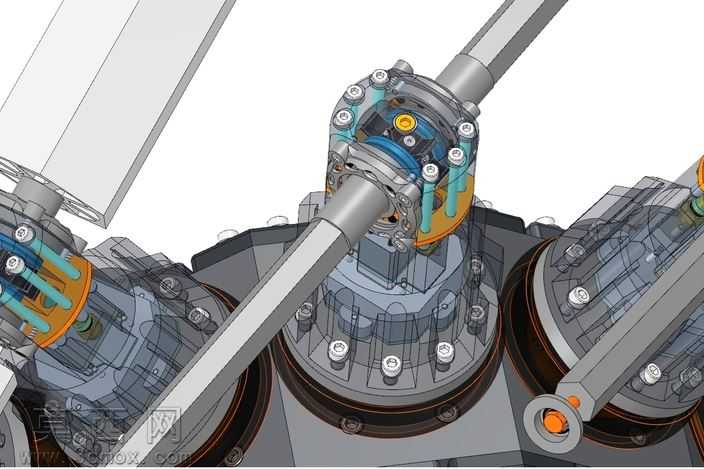

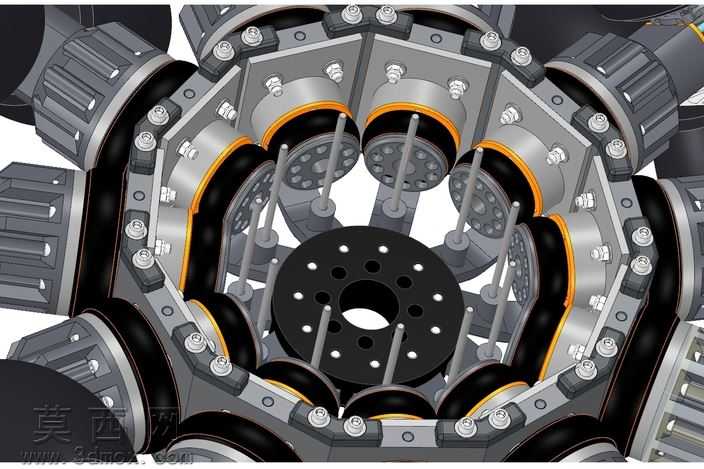

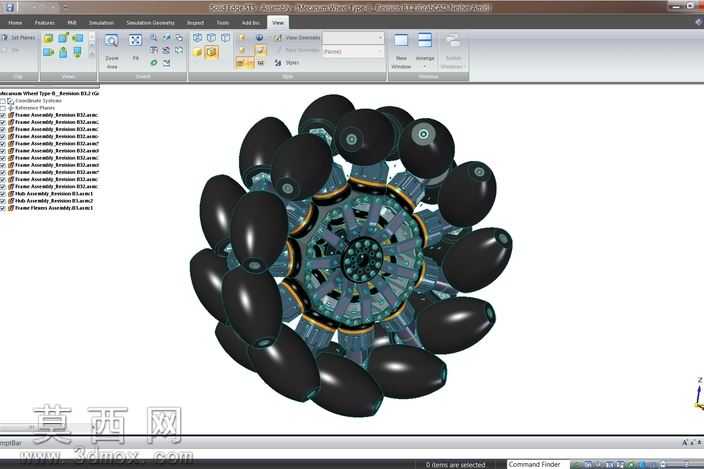

本作品为麦克纳姆轮B型修订版的三维设计成果，建模阶段围绕全向移动轮的核心运动特性展开结构搭建，首先完成中心轮毂的参数化建模，精准还原轮毂上的辐条排布、安装孔位与轴接结构，保证轮体与驱动轴的装配公差符合机械设计标准。针对麦克纳姆轮核心的外围辊子组件，逐一完成单个椭球形辊子的曲面建模，匹配辊子与轮毂的倾斜安装角度，确保所有辊子的外包络面形成完整的理想圆柱轮廓，保障轮体滚动过程中的接触连续性。建模过程中对辊子的铰接转轴、密封端盖、连接紧固件都做了等比例还原，清晰呈现每处零件的装配关系，可直接用于结构验证与运动仿真。渲染阶段采用金属材质模拟中心轮毂与金属铰接件，还原金属件的切削纹理与金属光泽，外围辊子采用哑光耐磨橡胶材质，还原橡胶材质的磨砂质感与深色外观，通过光影调整突出轮体的层叠结构与零件细节，清晰展现辊子交错排布的结构特征。材质分配上区分了不同功能零件的材质属性，金属结构件的反光特性、橡胶辊子的漫反射特性、紧固件的亮面金属特性都做了区分处理，让整体渲染效果更贴近实物的视觉表现。设计思路上针对传统麦克纳姆轮动力损耗的问题做了结构优化，调整了辊子的安装倾角与铰接间隙，减少轮体转动过程中的内部摩擦损耗，优化了轮毂的辐条结构，在保证结构强度的前提下降低轮体自重，同时兼顾了零件的可加工性与装配便捷性，所有铰接位置都预留了标准轴承的安装位，可直接适配标准传动配件，整体结构既满足全向移动的运动学要求，也兼顾了实际加工装配的工艺可行性，可用于全向移动平台、AGV小车等设备的轮系设计参考。
