汽车产线高架物料输送接驳设备

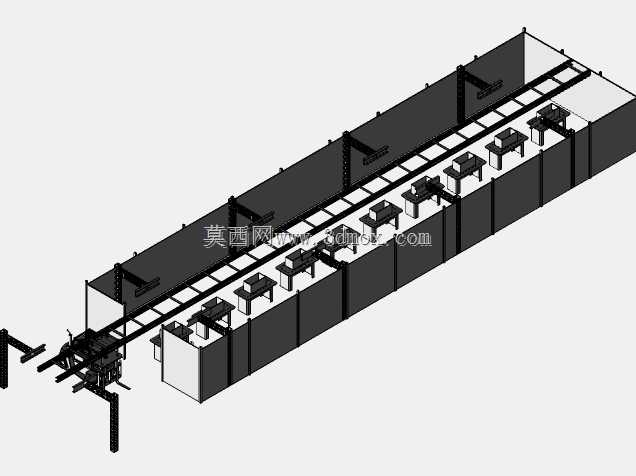

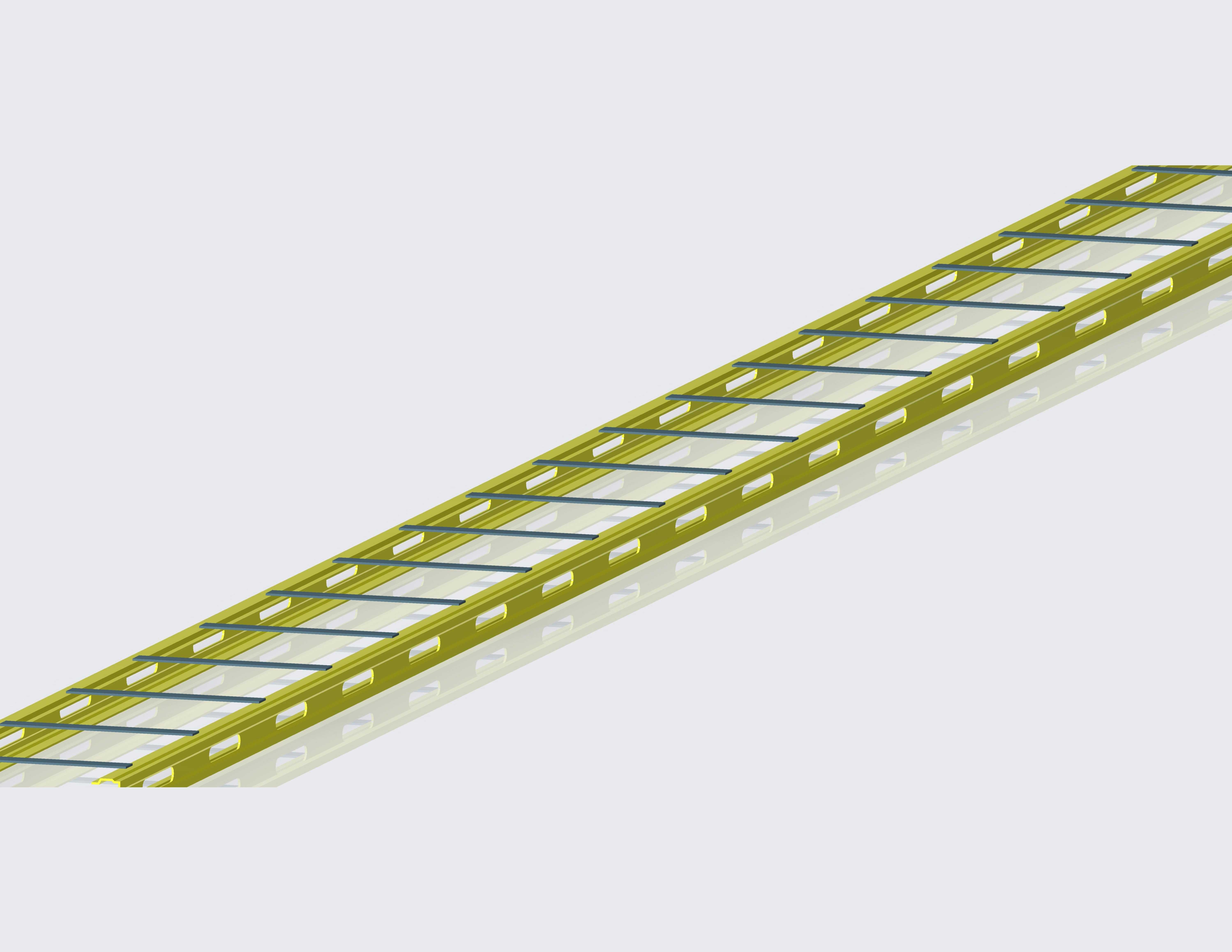

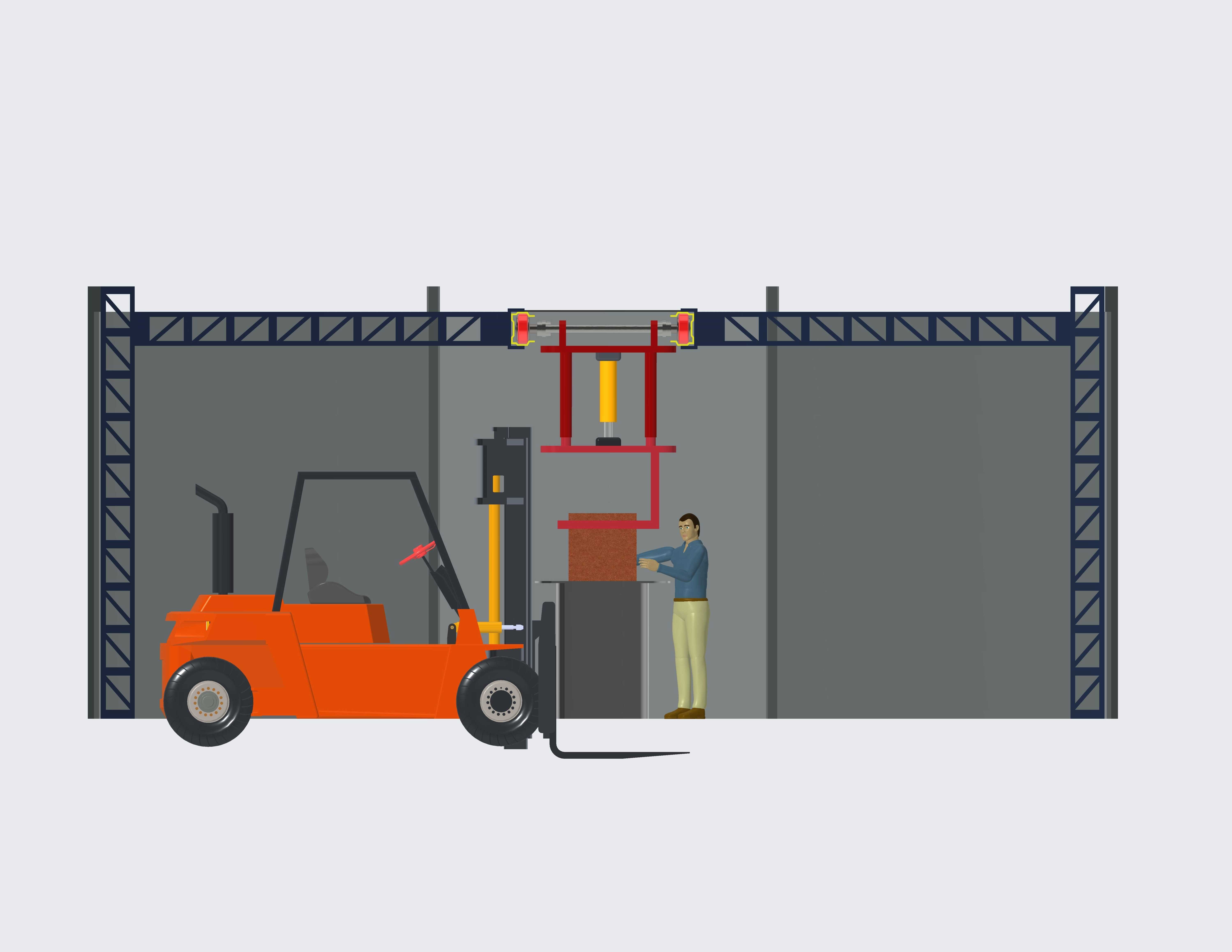

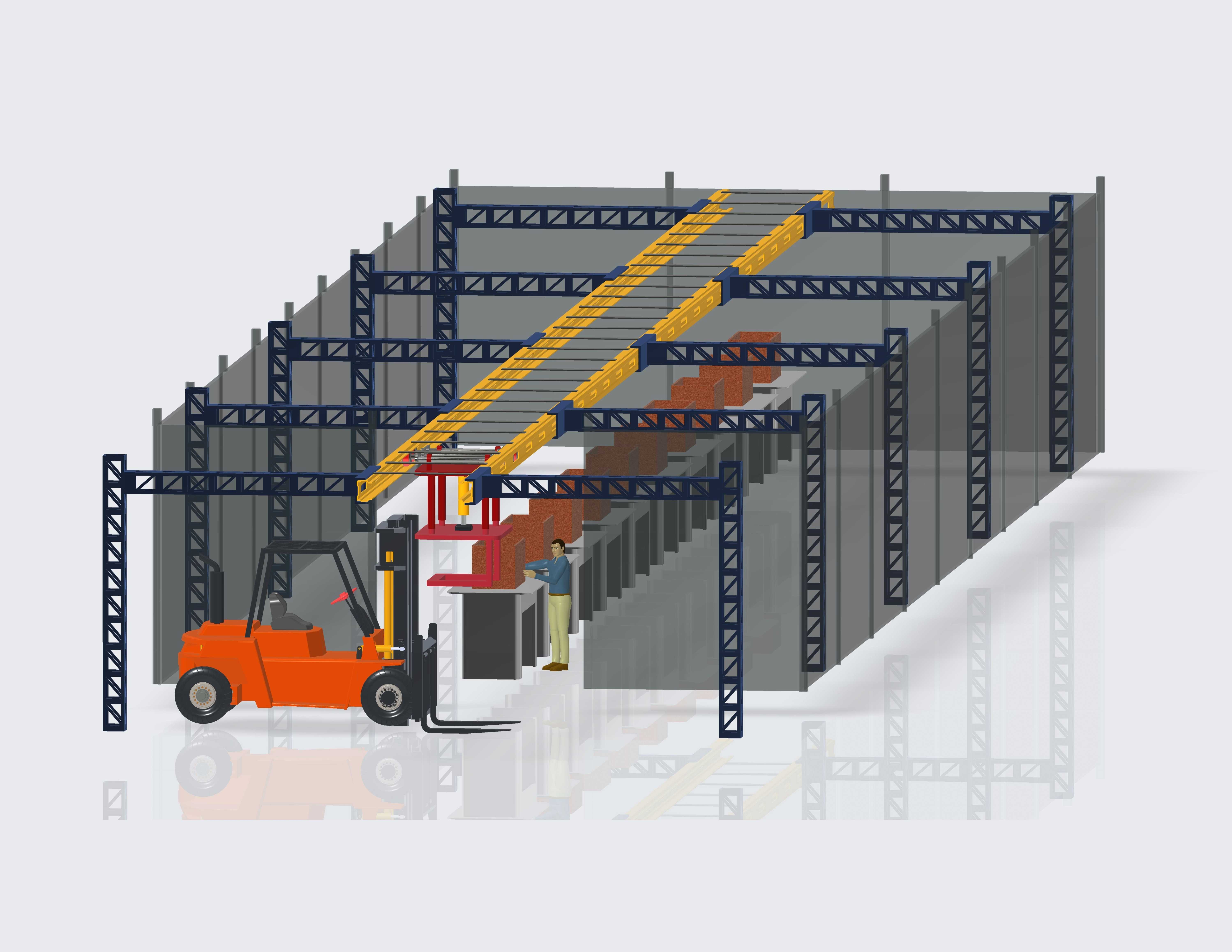

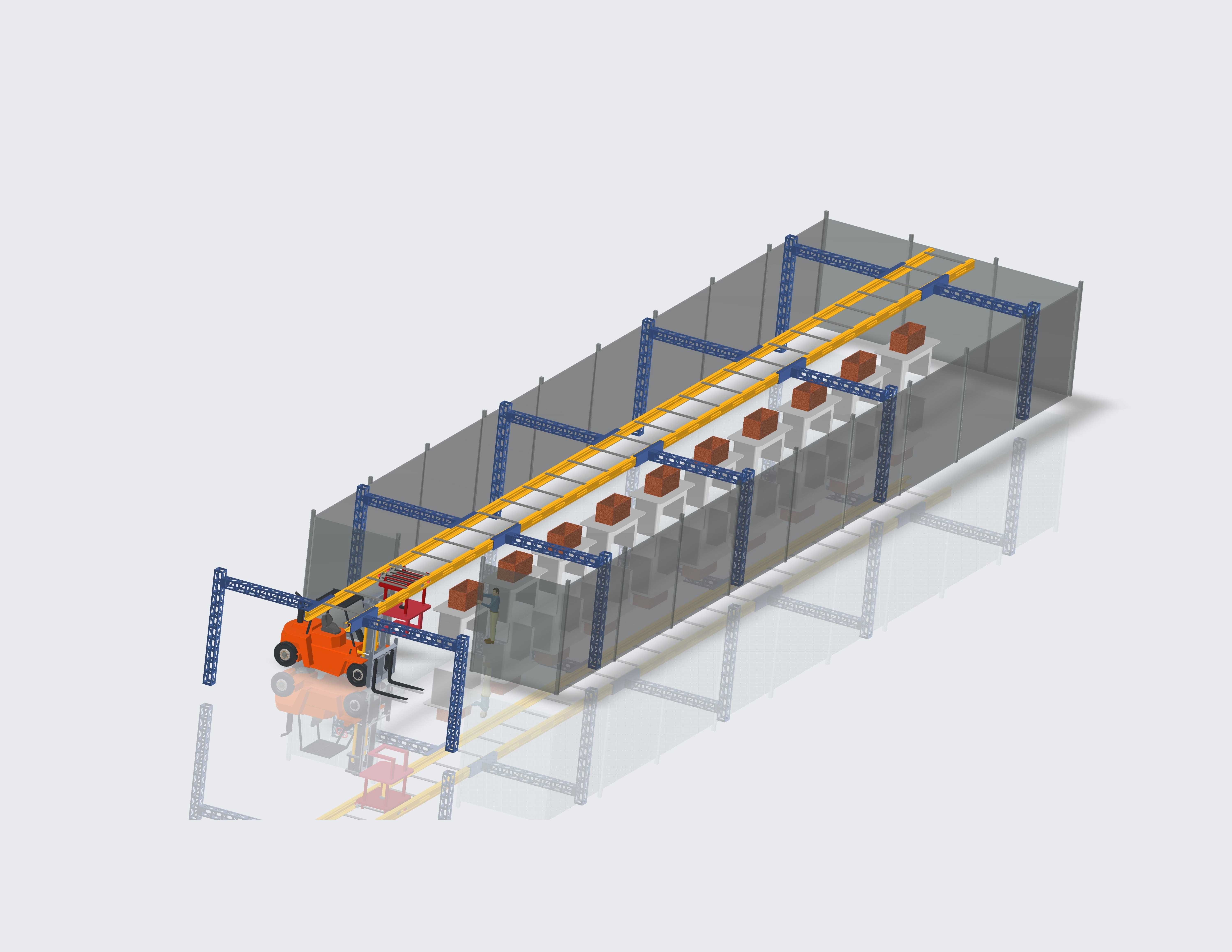

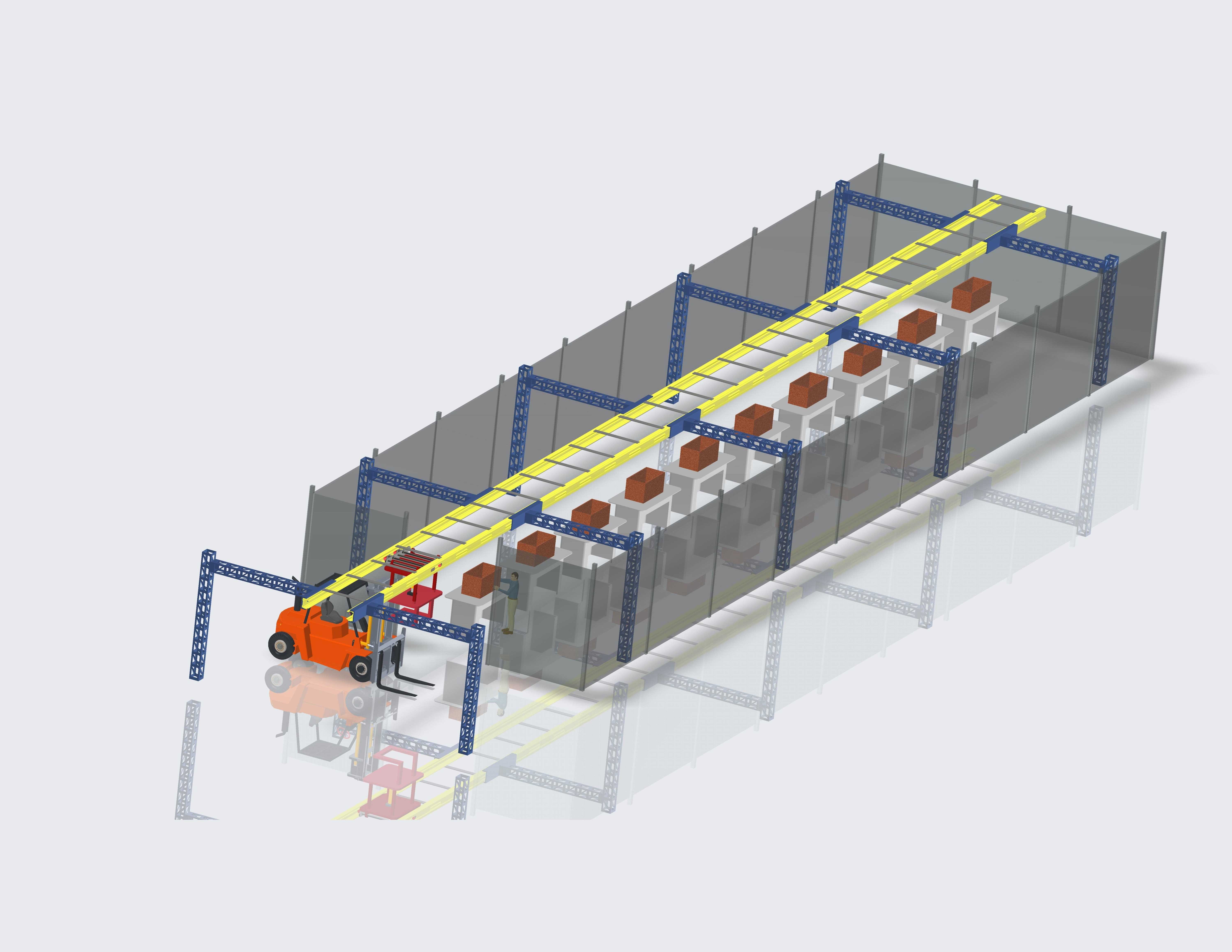

这款高架输送设备主要面向汽车制造车间的物料中转场景，适配焊装、总装环节中零部件从地面转运单元到高位作业工位的接驳需求，解决传统平面输送占用地面通道、叉车长距离转运效率低的痛点，可在密集排布的高位货架与生产线之间搭建连续的物料输送通路，打通地面叉车作业区与高架作业层的物流断点。设备主体采用模块化钢构桁架作为支撑主体，沿车间纵向跨越多组高位货架与作业工位排布，支撑立柱采用H型钢焊接成型，底部通过膨胀螺栓与车间混凝土地面固定，单组立柱的安装边界预留不小于300mm的检修操作空间，桁架整体净空高度适配常规高架作业层的4.5米层高要求，输送轨道面距离地面高度可根据现场工位高度做±500mm的适配调整，单段输送单元的标准长度为6米，可根据车间实际排布长度做拼接延伸，整体宽度控制在2.2米以内，避免占用过多车间上部空间，不影响下方通道的人员与叉车通行。设备的核心输送单元采用重载链条输送结构，可承载单批次最大500kg的汽车零部件料箱或工装托架，输送速度可根据产线节拍在0.1m/s到0.5m/s区间调节，轨道侧端设置有到位检测挡块与定位机构，可实现物料在指定接驳工位的精准停靠，对接工位处设置有可升降的转接台，可将输送线上的物料平稳转移至工位侧的作业台，也可承接作业台完成加工的半成品回流至输送线。在与叉车的接驳端，设备设置有低位接料段，接料段高度与叉车货叉的标准举升高度匹配，叉车驾驶员可直接将料箱放置在接料段的定位座上，无需额外调整举升高度，接料段配备有到位感应装置，检测到物料放置到位后自动启动输送流程，无需人工操作触发。设计过程中充分考虑了车间的安装与维护便利性，所有钢构件均采用螺栓拼接结构，无需现场大量焊接作业，可在不停产的情况下完成分段安装；桁架两侧预留有电缆与气路的走线槽，可适配后续增加扫码检测、自动扫码等功能的扩展需求；输送轨道的易磨损部位采用可更换的耐磨衬条设计，日常维护仅需更换磨损衬条即可，无需整体更换轨道段，大幅降低后期运维成本。设备整体采用深灰与警示黄的配色方案，运动部件处设置有明显的安全警示标识，支撑立柱底部设置有防撞护脚，可避免叉车通行时碰撞立柱造成结构变形，整体结构兼顾了承载强度、输送效率与作业安全性，可有效提升汽车制造车间高位作业区的物流周转效率，减少地面叉车的作业动线长度，降低车间内的物流交叉作业风险。
