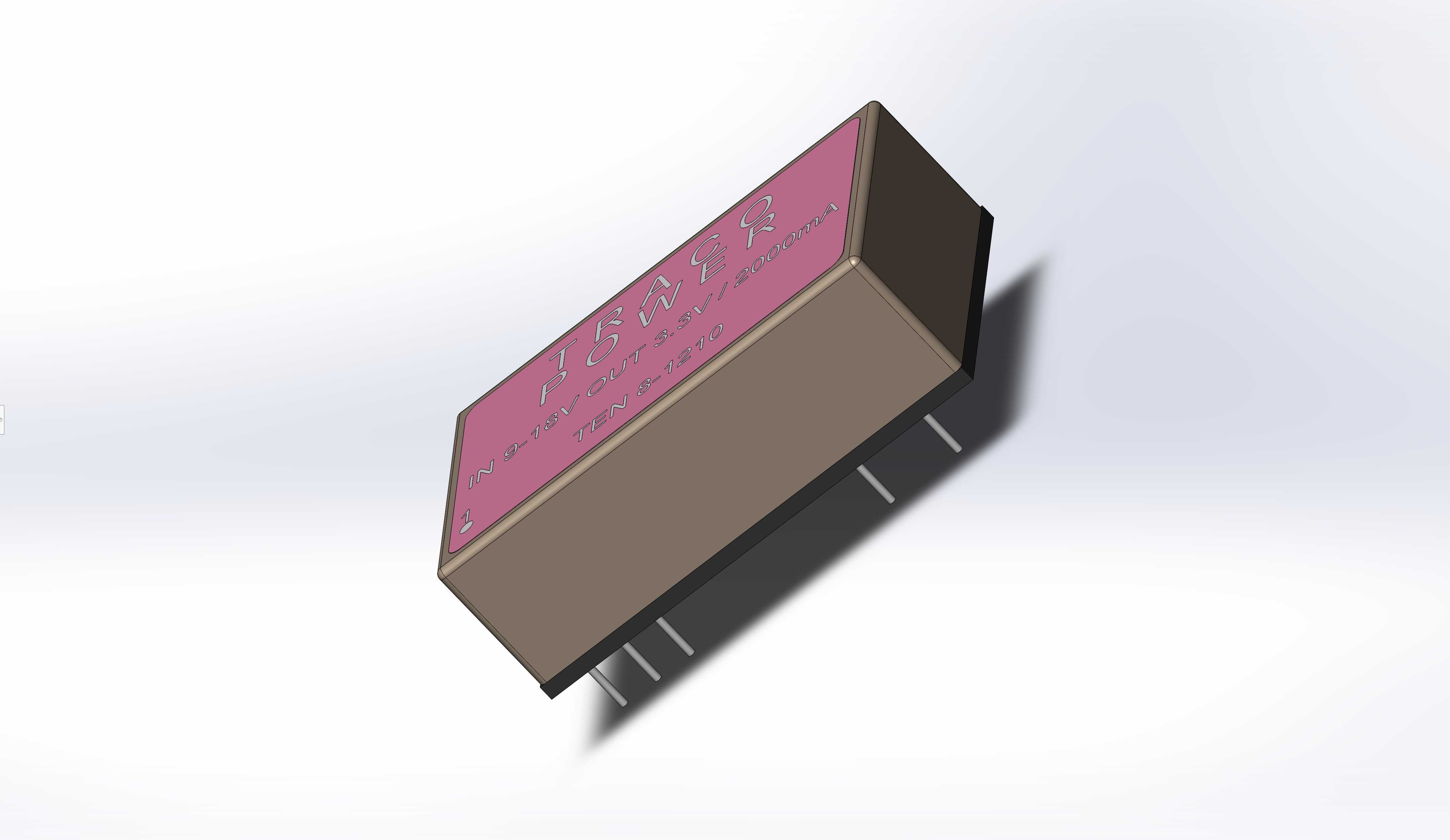

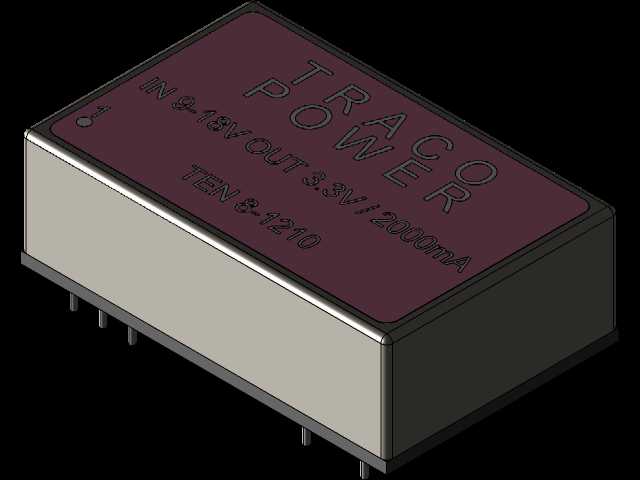

Traco Power TEN 8-1210电源模块三维结构

　　在工业控制板卡、分布式供电系统、车载电子设备的硬件设计环节，板载式DC-DC电源模块是保障供电稳定性的核心元器件，本次还原的Traco Power TEN 8-1210隔离式电源模块，是宽压输入场景下小功率供电的常用选型，建模过程完全参照实物的安装边界、引脚定义与外形公差做1:1复刻，可直接用于PCB布局干涉检查、整机结构装配仿真、设备BOM可视化展示等工程场景。

　　从实际应用场景来看，这类电源模块常被部署在输入电压波动较大的工业现场，比如工厂自动化传感器供电节点、轨道交通车载信号板卡、户外通信基站的前端供电单元，需要在9-18V的宽输入电压范围内稳定输出3.3V/2000mA的直流供电，同时具备输入输出隔离能力，避免后端敏感芯片受到前端电网浪涌、共模干扰的影响。建模时首先梳理了模块的核心功能边界：它属于灌封式隔离电源，内部集成了变压器、控制IC、整流滤波电路，外部采用阻燃工程塑料外壳封装，顶面印刷清晰的型号、输入输出参数标识，所有标识的位置、字号比例都和实物保持一致，方便做产品装配说明书的可视化配图。

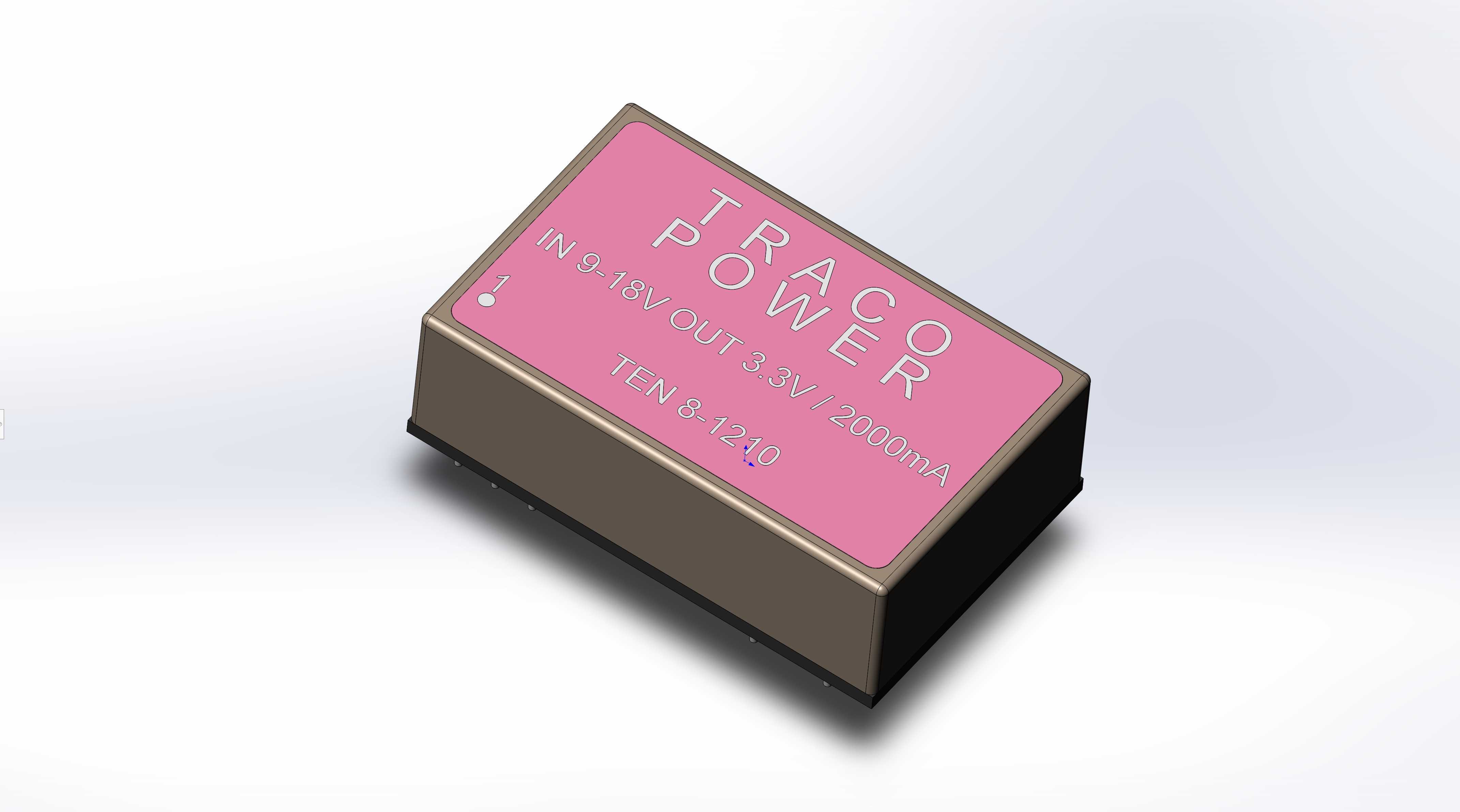

　　设计思路上优先还原安装适配性，模块采用标准的DIP直插引脚布局，引脚的间距、直径、伸出长度严格参照器件手册的安装尺寸做约束，确保导入PCB设计文件时，引脚焊盘的位置完全匹配，不会出现装配干涉。外壳的边角做了小尺寸倒角处理，避免生产组装过程中边角划伤操作人员或相邻线材，顶面的粉色标识区域采用凹印填色工艺，建模时通过曲面偏移做出标识区的下沉特征，还原真实的印刷质感。模块整体为长方体灌封结构，底部引脚对称分布，两侧无突出结构，适合在板卡上高密度排布，相邻模块之间仅需预留2mm的安全间隙即可满足散热与安规要求。

　　外形尺寸与安装边界方面，模块本体的长宽高比例完全参照实物测量值还原，长度方向适配标准24pin DIP封装的占用空间，高度控制在10mm以内，适合对安装空间有严格限制的薄型板卡设计。建模时特意保留了外壳表面的细微脱模斜度，这是注塑外壳的典型工艺特征，很多同类模型会忽略这个细节导致装配时出现隐性干涉，本次还原将脱模斜度控制在1°以内，既符合注塑生产的工艺要求，也不会影响整体尺寸的安装精度。引脚部分做了折弯角度的精准还原，引脚末端的焊接区域做了轻微的倒角处理，模拟实际器件引脚的浸锡工艺特征，在做装配仿真时可以更真实地还原焊盘与引脚的贴合状态。

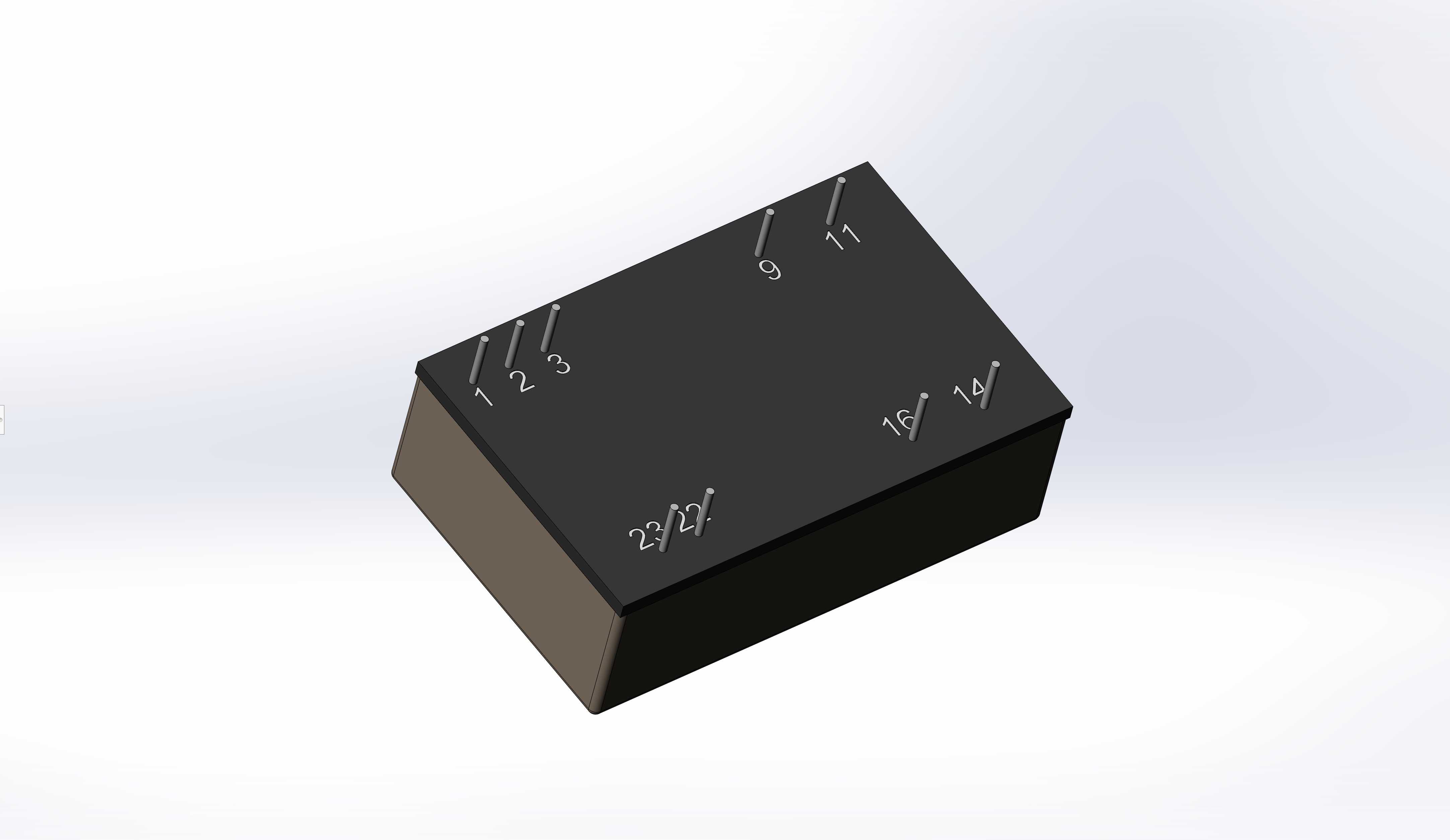

　　从结构特性来看，这类灌封模块的外壳与内部灌封胶体为紧密贴合状态，建模时将外壳作为独立实体、内部灌封区域作为隐藏实体做分层处理，方便后续如果需要做热仿真分析时，可以直接赋予内部区域对应的导热系数参数，无需重新拆分模型。模块的输入输出引脚有明确的极性标识，建模时在引脚对应的顶面位置做了微小的极性标记特征，和实物的丝印位置对应，避免硬件工程师做布局时出现引脚接反的问题。在工业设备的振动工况下，这类模块的引脚强度是选型重点，建模时还原了引脚根部与外壳连接的加强凸台特征，这个细节是保障引脚抗振动能力的关键结构，很多简化模型会省略这个凸台，导致结构强度仿真结果出现偏差。

　　实际选型应用中，这类模块常被用来给FPGA、MCU、工业通讯芯片等对供电纹波要求较高的器件供电，模型还原了模块本体的平整底面，确保在做板卡热设计时，可以准确计算模块底面与PCB表面的接触热阻，辅助散热片的选型与布局。整体建模过程没有做过度的细节简化，也没有添加多余的装饰特征，所有结构都围绕工程应用的实际需求展开，无论是做整机的数字样机装配，还是做产品手册的三维配图，都能满足精度要求，不会出现和实物尺寸不符导致的生产加工问题。
