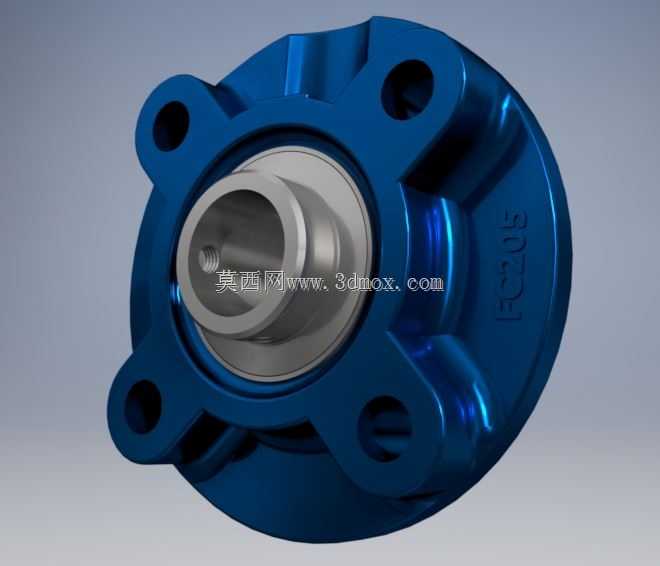

凸缘圆形带座外球面法兰轴承FC205

这款法兰式带座外球面轴承，是轻载传动场景中应用极为广泛的旋转支撑部件，常见于食品加工输送线、小型农用机械、轻工包装设备、纺织机械以及中小型风机的辊筒、转轴支撑工位，能够在多粉尘、轻度潮湿的非极端严苛工况下稳定承担径向载荷，同时可补偿一定范围内的轴安装对中误差，降低装配阶段的同轴度调整难度。

从实际使用功能来看，该轴承单元将外球面球轴承与圆形法兰轴承座整合为一体式结构，无需额外设计复杂的轴承安装座腔体，直接通过法兰端面上的四个安装孔即可完成与设备机架面板的固定，大幅简化设备端的结构设计与装配工序。轴承内圈带有顶丝结构，安装时将转轴穿入内圈孔后拧紧顶丝即可实现轴与内圈的锁紧固定，配合轴承自带的密封结构，能够阻挡外界粉尘、碎屑进入轴承内部滚道，延长润滑脂的使用寿命，减少日常维护的频次。

在设计思路上，这款轴承采用圆形法兰布局，四个安装孔沿法兰圆周均匀分布，受力时载荷可均匀传递到安装面板上，相比菱形法兰座更适合安装空间为圆形开孔、或者需要从任意角度调整安装方位的工位。轴承座采用铸造成型后做表面氧化蓝色处理，既提升了铸件的防锈能力，也增强了表面硬度，抵御安装与使用过程中的磕碰划伤；内部嵌入的外球面轴承外圈与轴承座的内球面配合，允许内圈连同转轴产生一定角度的偏摆，抵消轴加工、机架焊接带来的微小同轴度误差，避免轴承在运行中出现卡滞、异常磨损的问题。

从安装边界与尺寸适配来看，这款FC205型号对应的适配轴径为25mm，法兰盘整体外径、安装孔的中心距都遵循行业通用的互换尺寸标准，可直接替换同型号的进口或国产同规格法兰轴承单元，无需修改现有设备的安装孔位。法兰端面为平整贴合面，安装时只需保证机架安装面的平面度在合理范围内，锁紧安装螺栓后即可获得稳定的支撑刚度，轴承内圈伸出端的长度适配常规的轴端定位需求，不会与轴上的其他传动零件产生空间干涉，整体结构紧凑，在有限的安装空间内即可完成布置，非常适合中小型自动化设备、输送设备的转轴支撑场景使用。
