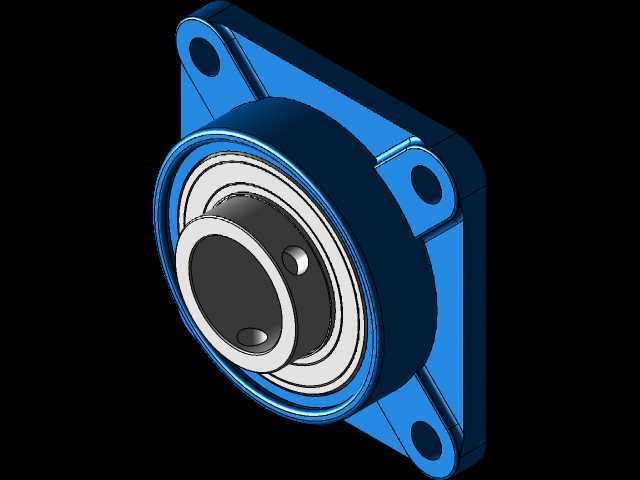

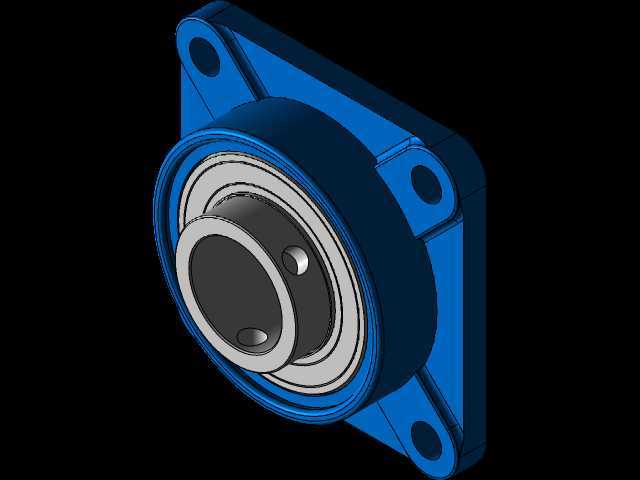

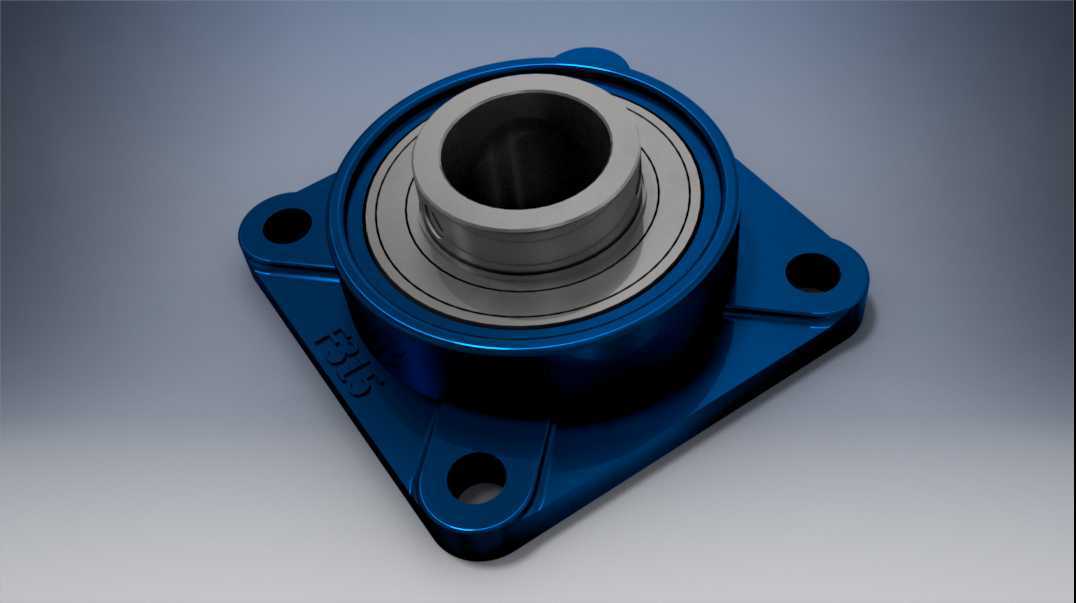

3英寸内径方形法兰带座轴承结构

　　在轻工输送、食品加工、农业机械这类对轴系支撑有快速装拆需求的场景里，方形法兰式带座轴承一直是选型清单里的高频选项，这次拆解的3英寸内径法兰轴承结构，刚好覆盖了这类部件最典型的设计逻辑。先从安装边界说起，方形法兰的四个安装孔呈对称分布，安装面为精加工平面，能直接贴合设备的墙板、机架立面完成固定，不需要额外加工轴承座安装沉台，对于设备改造、现场快速换装的场景来说，能省掉不少二次机加工的工作量。3英寸的内径尺寸适配英制规格的光轴，这类轴径常见于北美进口设备的输送辊道、风机转轴、小型农机的传动辊组，做设备国产化替换的时候，这个尺寸的带座轴承不需要改动原有轴系的加工尺寸，能直接完成替换，避免轴件重新加工带来的成本浪费。

　　从功能特性来看，这类带座轴承的核心作用是为旋转轴提供径向支撑，同时承受一定程度的轴向窜动载荷，轴承内圈与轴采用顶丝锁紧的固定方式，安装时不需要额外的轴肩定位，只要将轴穿入内圈后拧紧侧面的锁紧顶丝，就能完成轴与轴承内圈的固定，装拆效率比传统的紧定套式轴承高很多，适合需要频繁维护更换辊组的生产线场景。法兰座采用铸铁材质一体铸造成型，四个安装耳的位置做了加厚过渡处理，避免螺栓锁紧时出现应力集中导致法兰开裂，轴承外圈与法兰座的配合采用过渡配合，既保证外圈不会在座孔内发生跟转，又能在轴系出现轻微不对中的时候，允许外圈有微小的自适应偏转，补偿安装误差带来的附加载荷，延长轴承的实际使用寿命。

　　设计思路上，这个结构把轴承的密封、润滑、安装固定功能做了高度集成，轴承两侧自带接触式橡胶密封圈，能阻挡生产环境里的粉尘、水渍进入轴承滚道，在食品加工厂的清洗工位、建材车间的粉尘环境里，不需要额外加装密封防护结构就能直接使用。法兰座的侧面预留了注油嘴安装位置，日常维护时不需要拆下联轴器或者辊筒，直接通过注油嘴向轴承内部补充润滑脂，能大幅缩短设备维护的停机时间。轴承滚道采用球面调心设计，当轴系出现0.5度以内的安装偏角时，轴承依然能正常运转，不会出现滚道偏磨、滚珠卡滞的问题，这对于现场安装精度不高的农机、小型输送设备来说，容错率比刚性轴承高很多。

　　实际应用中，这类法兰轴承常被用在皮带输送机的两端辊筒支撑、小型风机的转轴固定、包装设备的送料辊支撑、园林机械的传动轴支撑场景，因为法兰安装面是垂直于轴的方向，当设备需要从墙板外侧安装轴承的时候，方形法兰的四个螺栓能从外侧直接穿入拧紧，不需要伸手到机架内部拧螺母，安装操作的便利性比圆形法兰或者立式轴承座更高。尺寸边界上，法兰的四个安装孔中心距、轴承座的总厚度、内圈伸出法兰面的长度都做了标准化适配，同规格的产品可以直接互换，不需要重新调整轴系的轴向位置，也不需要改动机架上的安装孔位，做备件储备的时候通用性很强。

　　从结构细节来看，轴承内圈的一端做了加长设计，增加了内圈与轴的接触面积，当轴承受径向载荷的时候，接触应力能分布在更长的轴段上，避免轴表面出现局部压痕，也能减少顶丝锁紧时对轴表面的损伤。法兰座的安装孔采用通孔设计，螺栓穿过法兰后直接拧入机架的螺纹孔或者配合螺母锁紧，安装时可以根据现场的空间情况选择从法兰侧穿螺栓或者从机架侧穿螺栓，适配不同的安装空间限制。轴承的滚珠保持架采用冲压钢板材质，强度高、运转噪音低，在中低速运转的工况下能保持稳定的性能，完全满足常规工业设备1500转以内的运转需求。
