小型单轴船用运输拖车架结构设计

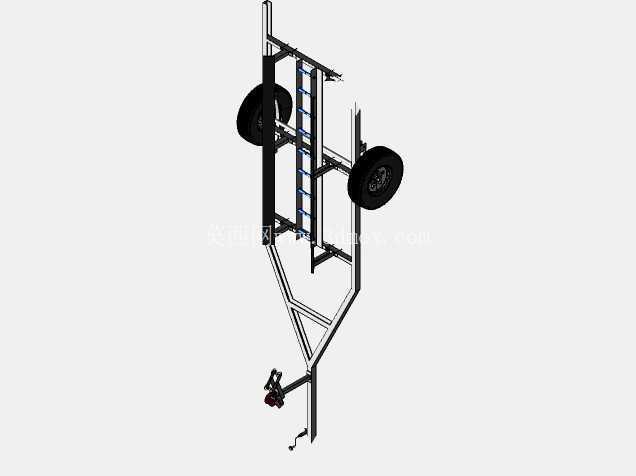

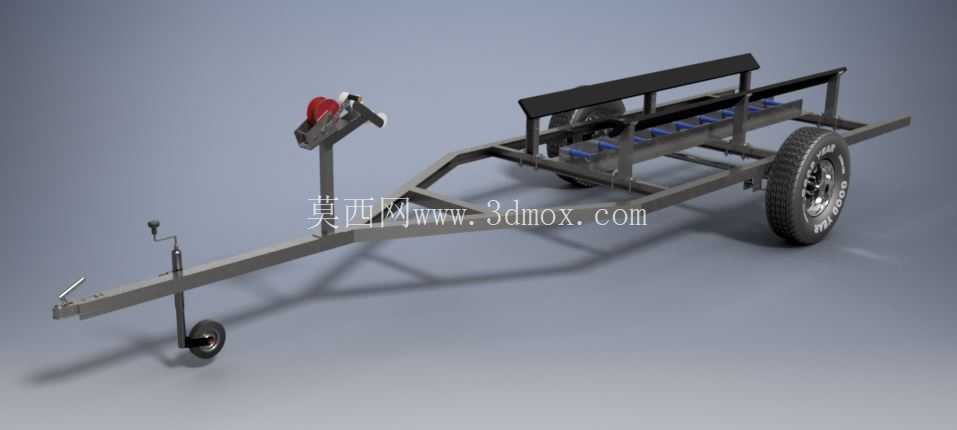

　　这款单轴船用拖车架主要面向小型休闲船舶、作业小艇的陆路转运场景，适配私人游艇码头、船舶维修站点、水上运动俱乐部的日常转运需求，可挂载在常规家用乘用车、轻型皮卡后部牵引位，完成短距离船舶陆面转移作业。从结构设计逻辑来看，车架主体采用矩形钢管焊接成型的梯型主框架结构，牵引端收窄为三角受力结构，直接对接标准球形牵引 hitch 接口，牵引臂上集成了手摇式支撑千斤顶，在脱挂状态下可通过摇臂调节支撑高度，保持车架水平放置，避免前端下沉磕碰地面，支撑脚端配套小直径实心万向轮，方便脱挂状态下短距离人工挪动调整车位。

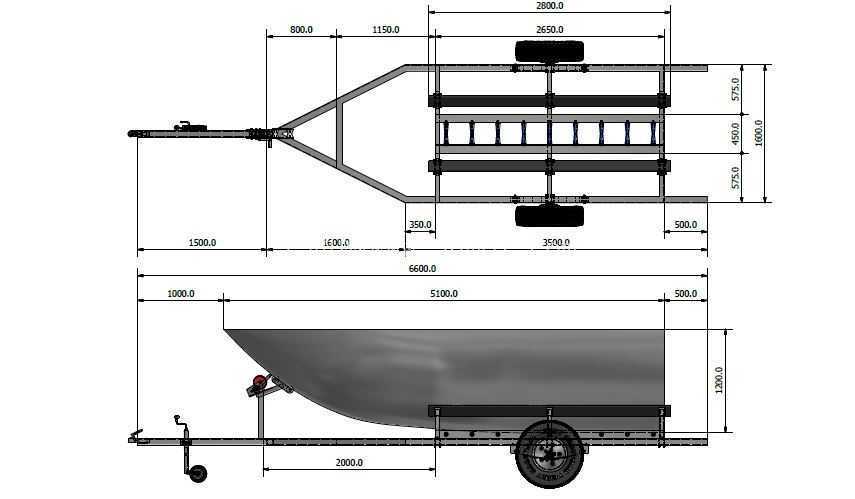

　　车架承载段采用等间距布置的横向支撑梁结构，梁面铺设防滑耐磨的柔性衬垫，避免硬质金属框架直接接触船底外壳，减少转运过程中船体漆面、玻璃钢壳体的剐蹭损伤，支撑梁间距经过载荷核算，可均匀分散船体重量，避免局部应力集中导致船底变形。轮组部分采用单轴双轮布局，匹配重载型充气橡胶轮胎与钢制轮毂，轮轴安装位置经过重心配平计算，确保船体放置后整体重心落在轮轴靠前15%的区间内，既保证牵引行驶过程中不会出现后翘、摆尾问题，也不会让牵引端下压力超过乘用车后牵引钩的额定承载上限。

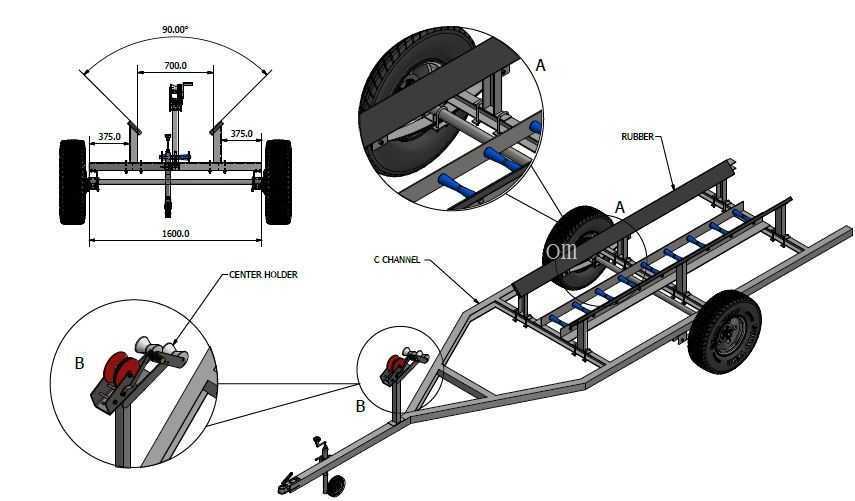

　　车架尾部设置有可翻折的导向滚轮组，装卸船舶时可将滚轮组翻下形成倾斜导向面，配合牵引端的手摇绞盘，单人即可完成小型船舶的上下架作业，无需额外吊装设备辅助，绞盘自带棘轮锁止结构，牵引到位后可自动锁止钢缆，防止装卸过程中船体滑移。车架两侧设置有低位侧边护栏，一方面可限制船体横向位移，避免转弯过程中船体侧滑脱落，另一方面可作为捆绑带的固定挂点，配合多道高强度捆绑带可将船体牢牢固定在车架上，适配不同宽度的小型船体固定需求。从安装边界来看，牵引臂长度预留了足够的转向间隙，挂载后乘用车全角度转向时不会出现车尾与车架前端磕碰的问题，车架整体宽度控制在常规道路通行允许的尺寸范围内，无需额外办理超限运输许可即可在普通市政道路行驶。

　　车架整体做了多层防腐处理，焊接部位打磨后做喷锌防锈处理，外层喷涂耐候性户外漆，可适应临水作业环境下的高湿度、盐雾腐蚀场景，延长户外使用寿命。轮轴部位采用密封式轴承结构，日常使用无需频繁加注润滑脂，降低维护频次，牵引端的信号接口采用标准7芯拖车信号插座，可直接对接车辆尾灯信号，同步实现刹车、转向、示宽灯光提示，满足道路行驶的安全规范要求。在实际使用场景中，这类拖车架除了转运小型船舶外，也可临时适配其他长条形大件货物的转运，通过调整横向支撑梁的固定位置，可适配不同长度尺寸的被载物，框架上预留的多个安装孔位也方便用户后期加装工具箱、备用轮胎架、爬梯等附属配件，拓展使用场景。设计过程中重点校核了不同工况下的车架受力情况，包括满载行驶时的颠簸冲击载荷、紧急制动时的纵向惯性力、转弯时的侧向离心力，所有焊接节点都做了加强筋处理，关键受力部位采用加厚钢管材质，确保额定载荷下的结构强度冗余，避免长期使用出现结构变形、焊缝开裂等问题。
