可调螺距船用螺旋桨结构设计

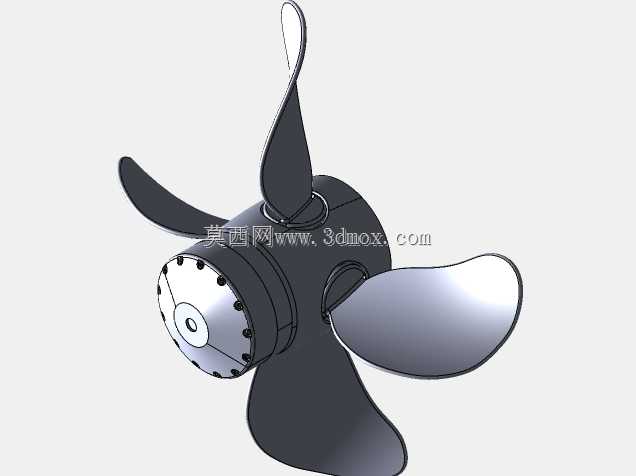

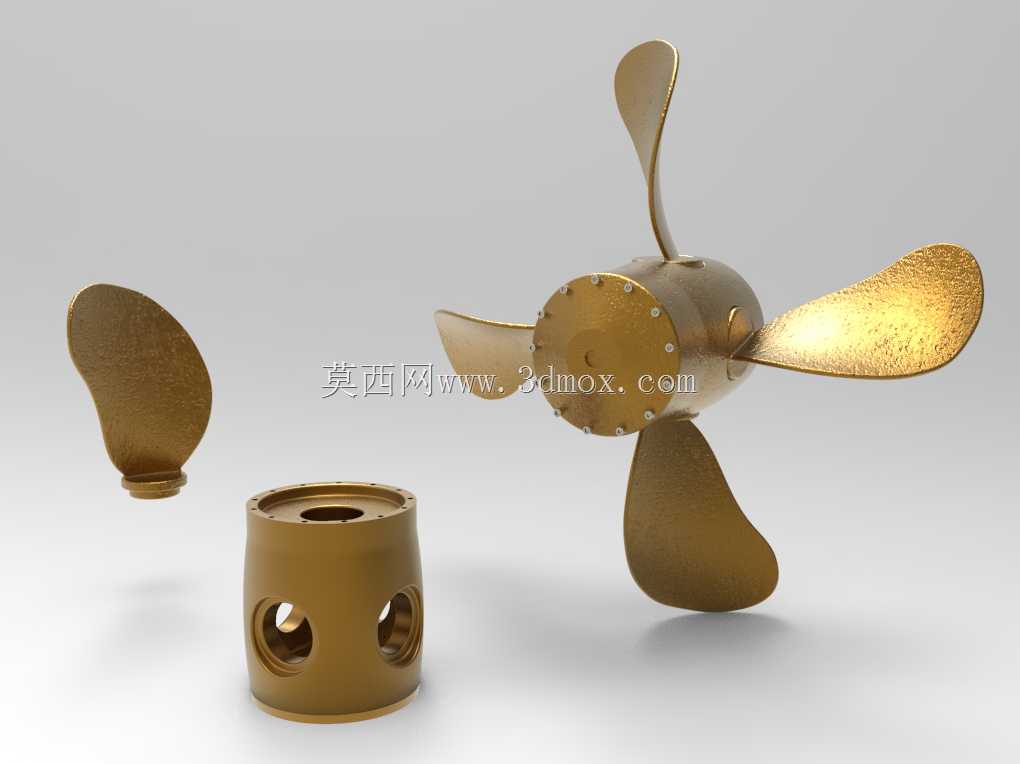

这款变螺距螺旋桨主要应用于内河航运船舶、近海作业渔船以及中小型工程作业船的推进系统，作为船舶动力输出的核心执行部件，它承担着将主机输出的轴系扭矩转化为船舶航行推力的关键作用，相较于固定螺距螺旋桨，它能够在不同航行工况下灵活调整桨叶螺距，无需改变主机转速与转向即可实现航速调节、正倒车切换，大幅提升船舶在复杂水域的机动性能，同时降低主机频繁变工况带来的损耗，延长动力系统使用寿命。整套结构包含五叶桨叶主体、桨毂安装座以及配套的调距连接筒体，桨叶采用大侧斜叶型设计，叶梢做了圆弧过渡处理，能够有效降低桨叶运转时的空泡效应，减少航行过程中的振动与水下噪声，提升航行平稳性；桨叶根部采用法兰式连接结构，与桨毂上的定位槽精准匹配，连接位置设置了多组均匀分布的紧固点位，保证大扭矩输出下的连接可靠性，避免高负荷运转时桨叶出现松动位移。桨毂部分采用中空腔体结构，内部预留了调距机构的安装空间，端面设置了与传动轴匹配的定位止口，能够保证与主机输出轴的同轴度要求，降低轴系运转的径向跳动；配套的筒体部件为调距机构的防护壳体，侧壁开设的对称通孔用于液压油路或者传动杆件的布设，筒体上下端面均设置了密封安装槽，可适配密封圈实现腔体的水密防护，避免航行时江水海水侵入内部机构造成腐蚀卡滞。设计过程中针对不同航速下的桨叶受力做了曲面优化，每片桨叶的螺距从叶根到叶梢呈渐变分布，能够让桨叶在旋转时不同半径位置的线速度与水流攻角匹配，提升推进效率，降低能量损耗；安装边界上，桨毂与轴系的连接止口尺寸适配常规中小型船舶的尾轴规格，筒体的外径与长度预留了足够的安装操作空间，既可以适配新船的推进系统装配，也能够用于旧船固定螺距螺旋桨的升级改造，在浅水区航行、重载运输、靠离泊作业等不同场景下，都能通过螺距调整匹配最优推进参数，兼顾航行经济性与操作灵活性。
