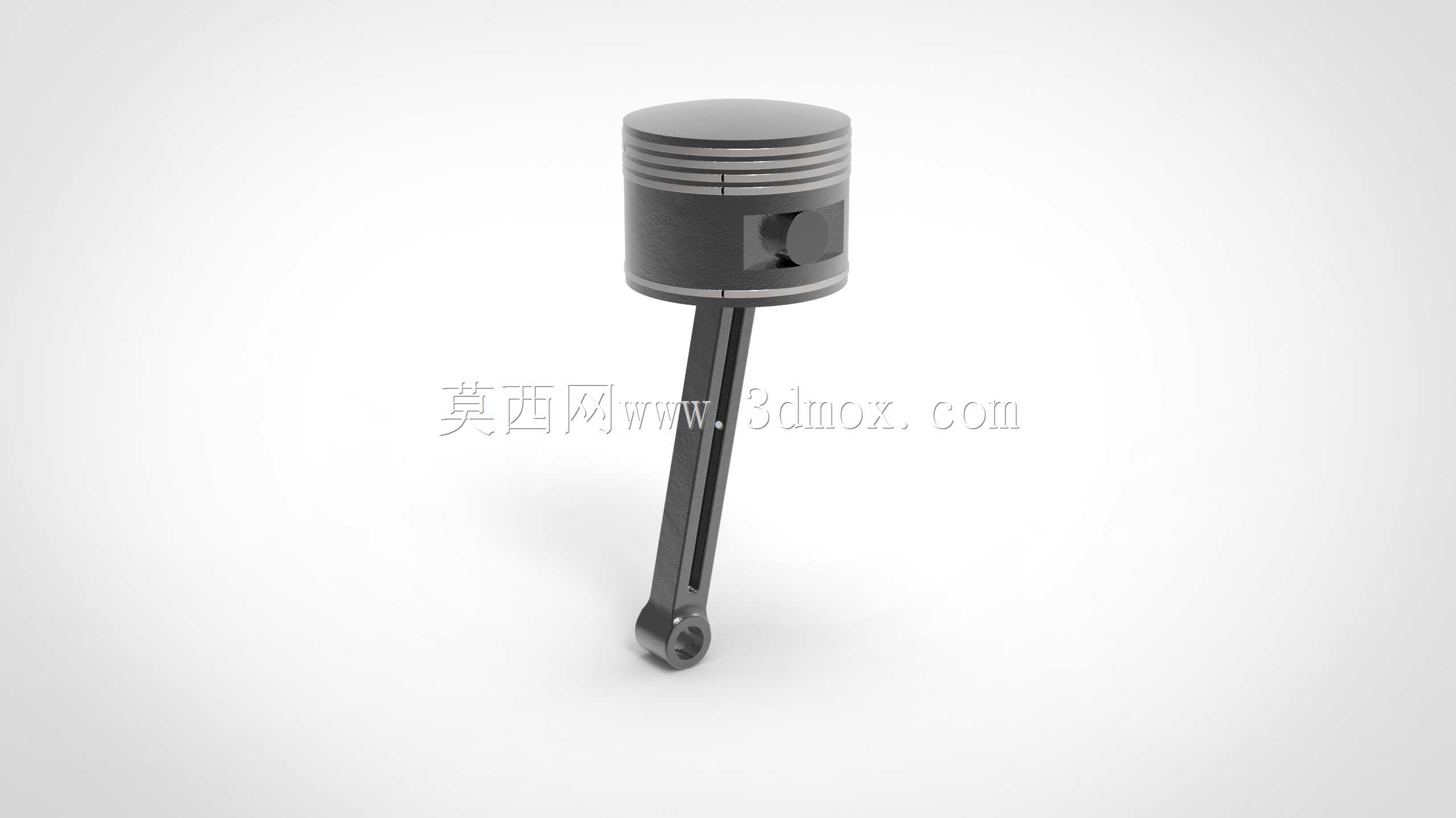

内燃机活塞连杆组件结构设计

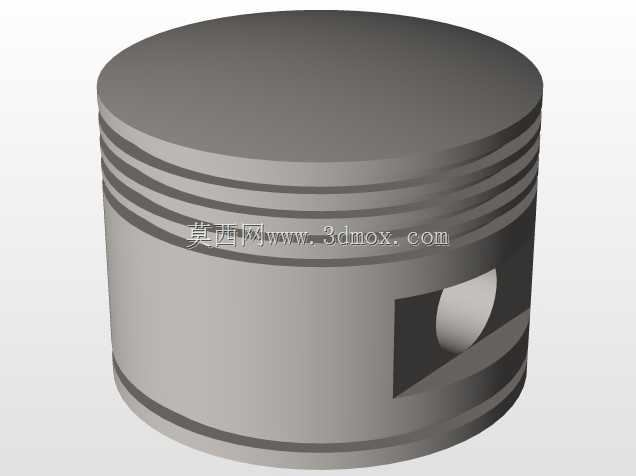

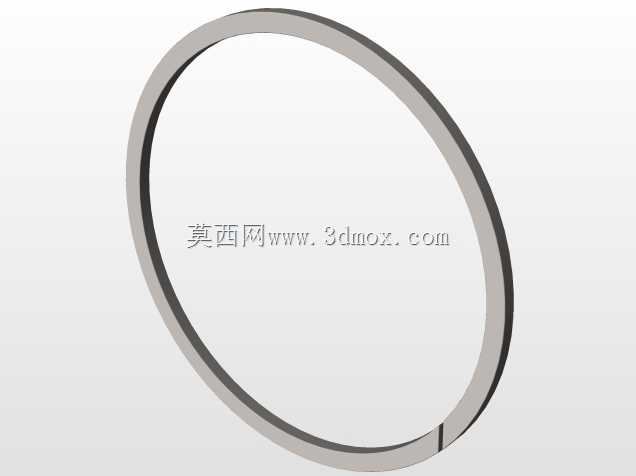

　　活塞连杆组件是内燃机动力转换的核心执行部件，直接决定发动机的动力输出效率与运行可靠性，广泛应用于车用汽油机、柴油机、小型通用动力机械、农用机械动力单元等场景，是往复式动力设备中完成热能到机械能转换的关键结构。从功能实现逻辑来看，活塞头部直接承接气缸内燃烧膨胀的高压燃气作用力，通过活塞销将力传递给连杆，再由连杆将活塞的往复直线运动转化为曲轴的旋转运动，最终向外输出扭矩，整套组件需要在高温、高压、高往复惯性力的交变工况下长期稳定工作。设计过程中首先要匹配对应气缸的缸径参数，活塞头部的环槽结构需要适配气环与油环的安装尺寸，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。

　　活塞裙部的型线设计需要考虑热态下的膨胀变形量，预留合理的配缸间隙，既避免冷态下敲缸异响，也防止热态下活塞胀死在气缸内，裙部表面通常会做减摩处理，降低往复运动过程中的摩擦损耗。连杆部分采用变截面工字梁结构，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减小往复运动产生的惯性力，连杆大小端的孔位同轴度、圆柱度公差需要严格控制，大端与曲轴连杆轴颈配合，小端通过活塞销与活塞连接，配合间隙需要兼顾润滑需求与运动精度，避免间隙过大产生冲击异响，间隙过小导致润滑不足出现烧蚀故障。整套组件的安装边界需要严格匹配对应机型的气缸中心距、曲轴行程、活塞销孔中心高度等参数，活塞顶部的燃烧室形状需要与气缸盖燃烧室结构匹配，保证压缩比符合设计要求，

　　避免出现压缩比异常导致的动力不足或者爆震问题。在建模过程中需要重点关注活塞环槽的倒角、连杆大头的剖分结构、活塞销座的加强筋设计等细节，这些结构直接影响组件的疲劳强度，尤其是在高转速工况下，活塞销座位置容易出现应力集中，需要通过合理的圆角过渡分散应力，连杆杆身与大小端的过渡位置也需要做平滑处理，避免交变载荷下出现疲劳断裂。实际选型匹配时，还需要根据发动机的额定转速、爆发压力参数调整组件的材质与结构强度，高强化柴油机的活塞通常会采用内冷油道结构，降低活塞头部的热负荷，汽油机活塞则会在裙部喷涂石墨涂层，提升初期磨合性能。
