手动螺旋顶升承重作业工具结构设计

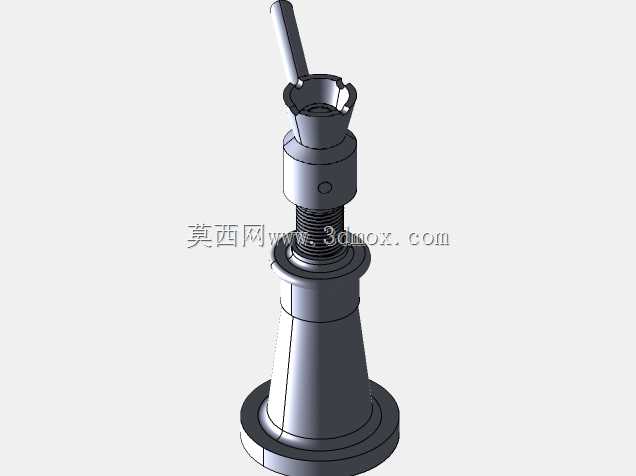

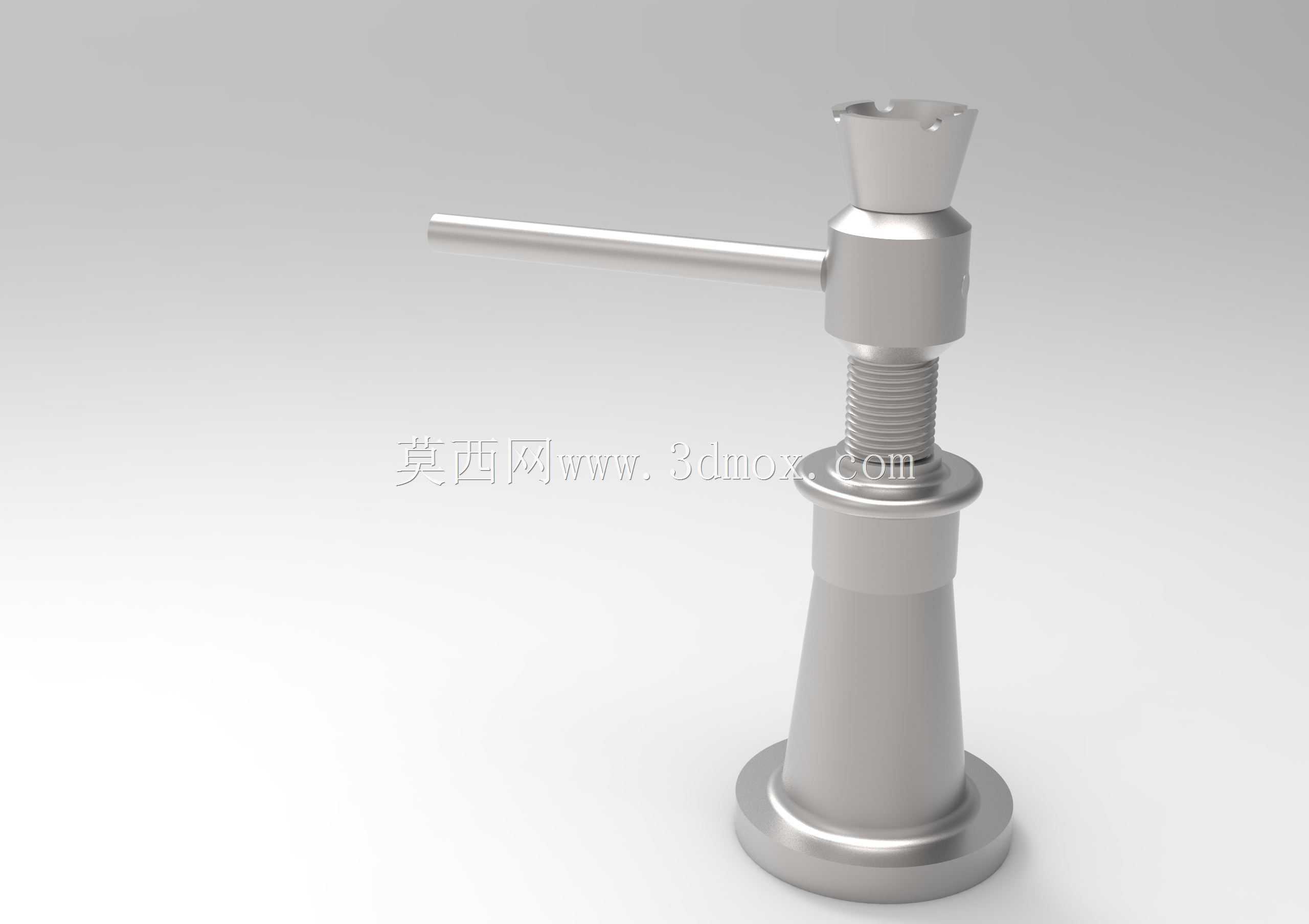

　　在车间设备维保、小型构件安装、户外应急抢修场景中，这类手动螺旋顶升工具的使用频率远高于预期，不同于液压类顶升设备依赖密封件与压力介质的特性，纯机械螺旋传动的结构完全规避了低温漏液、长期静置泄压的问题，哪怕在零下十几度的户外场地、或是闲置半年后临时取用，都能稳定输出顶升力，不会出现负载下滑的安全隐患。从结构设计逻辑来看，整个构件的受力路径经过了明确的分层传导：底部带圆角过渡的锥形底座直接接触支撑面，大直径的底盘设计把上部集中载荷均匀分散到接触地面，避免局部压强过大压坏环氧地坪或是松软的作业基面，锥台段向上收窄的结构既减少了不必要的材料冗余，又能保证轴向受力时的抗弯刚度，哪怕顶升点存在小幅偏载，也不会出现底座变形的问题。

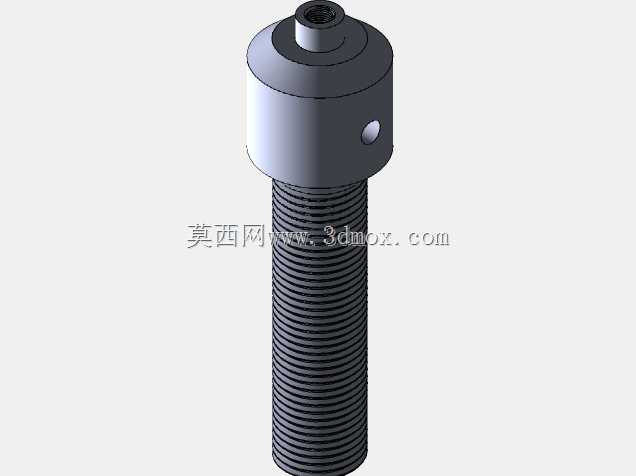

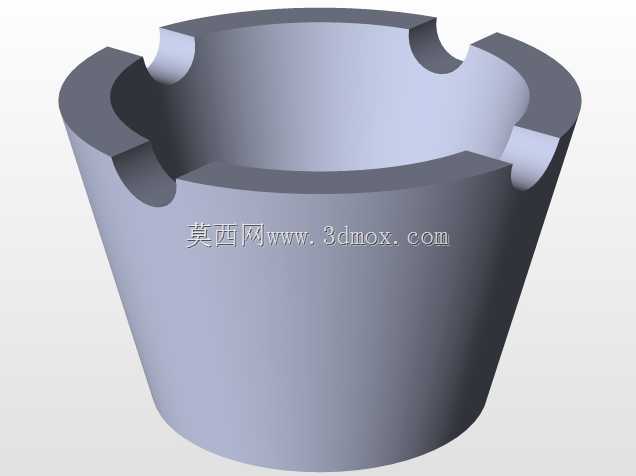

　　中部的梯形丝杠副是整个工具的核心传动部分，选用梯形螺纹而非普通三角螺纹，核心考量是螺纹牙型的承重能力与自锁特性，梯形牙的接触面积更大，牙部抗剪切强度更高，配合合适的螺纹升角，无需额外添加锁止结构，就能在顶升行程内任意位置实现自锁，哪怕操作人员撤去施力杆，负载也不会自行回落。上部的顶头做了内凹的弧形缺口设计，这个细节是为了适配不同形状的被顶升构件，不管是圆形的钢管构件、还是带棱的型钢底沿，都能卡在缺口内避免顶升过程中出现滑移，顶头与丝杠顶端采用活动铰接结构，允许顶升过程中存在小幅角度偏转，适配被顶构件的微小位移，不会出现卡滞。侧面穿装的施力杆采用光杆设计，与丝杠上部的转动套采用通孔配合，不需要额外的销轴固定，使用时直接穿入即可，

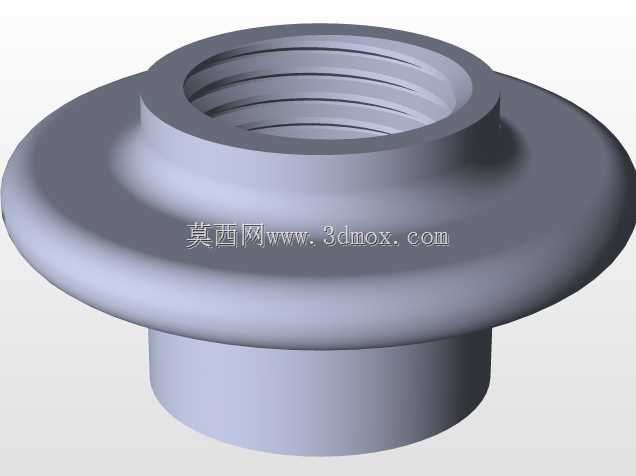

　　操作人员可以根据所需顶升力的大小调整施力杆的穿入长度，需要大顶升力时将杆长外伸更长，借助杠杆原理降低操作力度，空载快速调整行程时可以缩短力臂加快转动速度。从安装边界尺寸来看，这类小型螺旋顶升工具的底座直径通常控制在100毫米到120毫米之间，最大顶升高度一般在150毫米左右，闭合状态下整体高度不超过180毫米，完全可以塞进设备底部、构件下方的狭小间隙内，不需要额外开挖作业坑或是垫高基础，日常存放时占用的工具箱空间也十分有限。在实际结构建模过程中，需要重点关注螺纹副的配合间隙、各段轴肩的过渡圆角处理，尤其是丝杠与转动套、底座与丝杠导向段的配合公差，既要保证转动时无卡滞，又要避免径向间隙过大导致顶升时出现晃量，所有受力截面的突变位置都要做圆角过渡，避免长期承受交变载荷时出现应力集中断裂的问题，这类纯机械结构的可靠性，恰恰就藏在这些容易被忽略的细节处理上。
