小型ORC蒸汽轮机结构设计

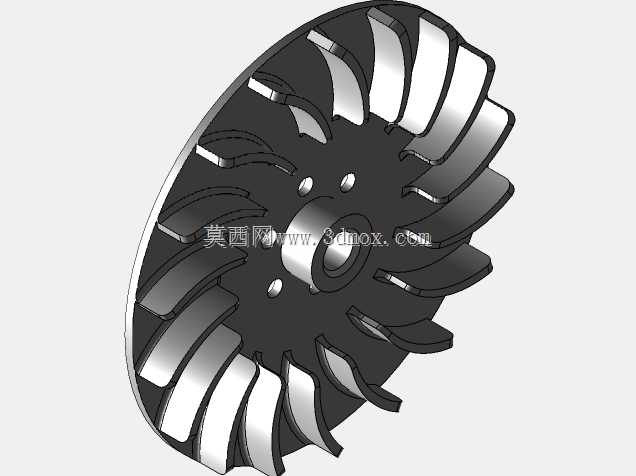

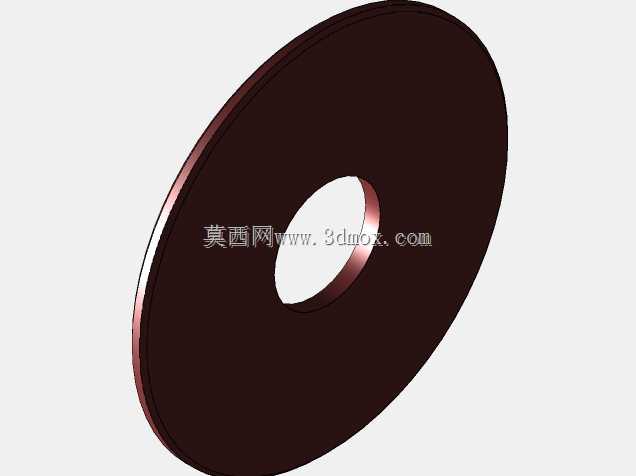

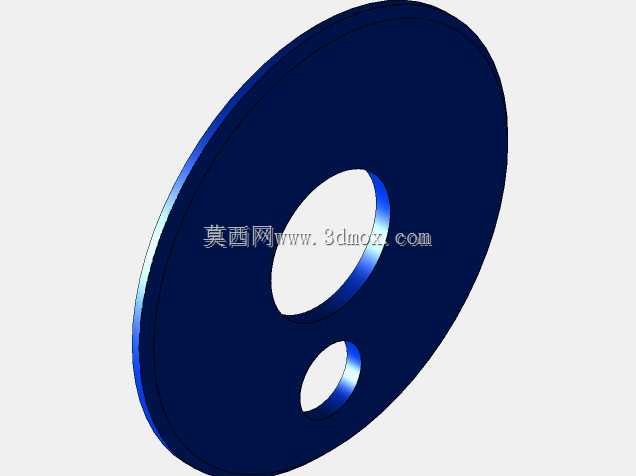

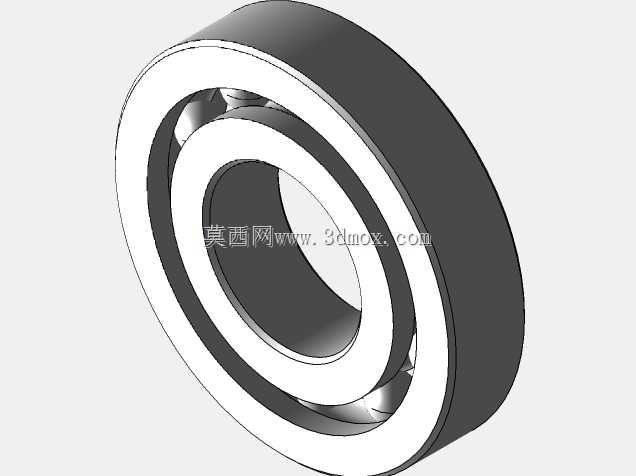

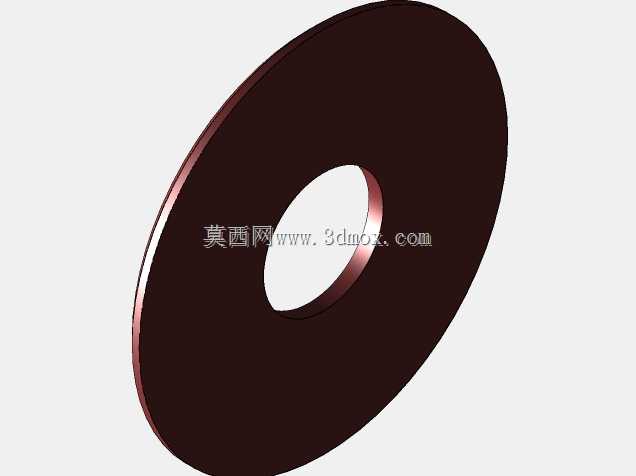

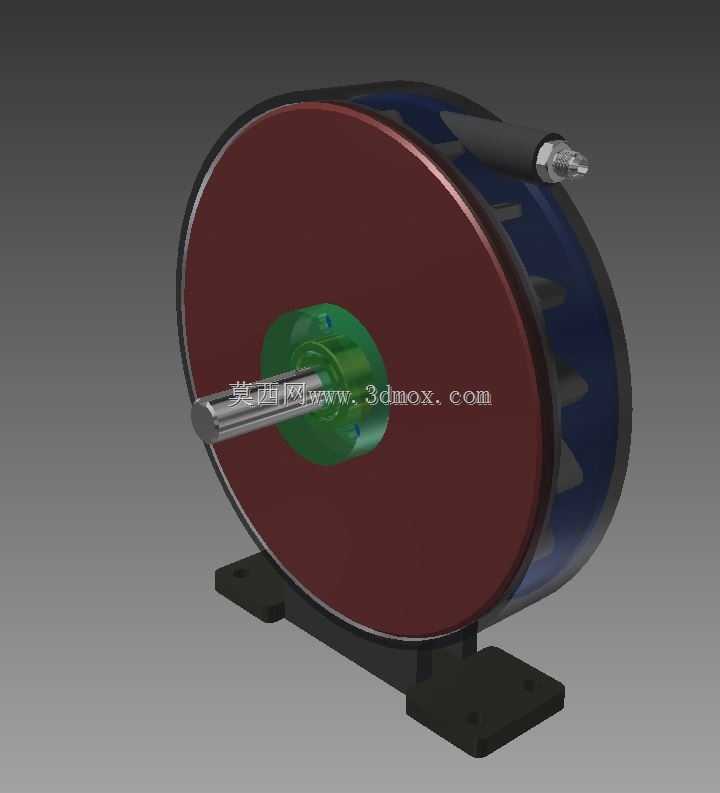

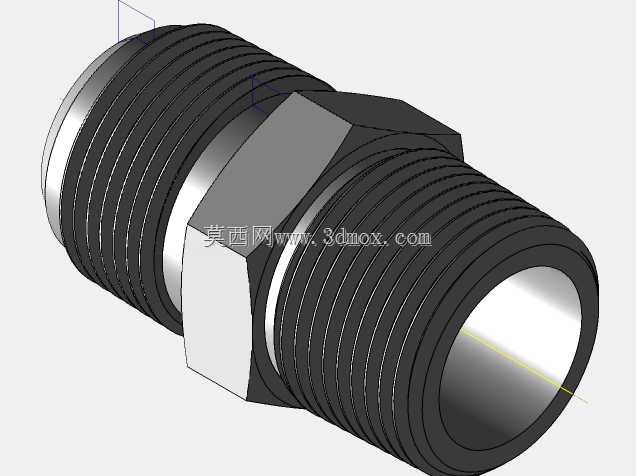

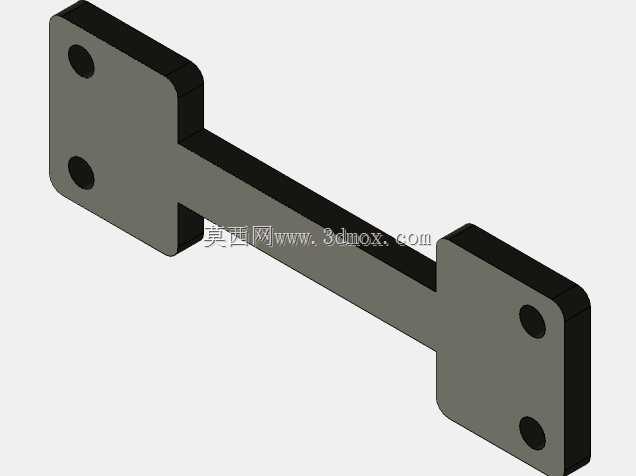

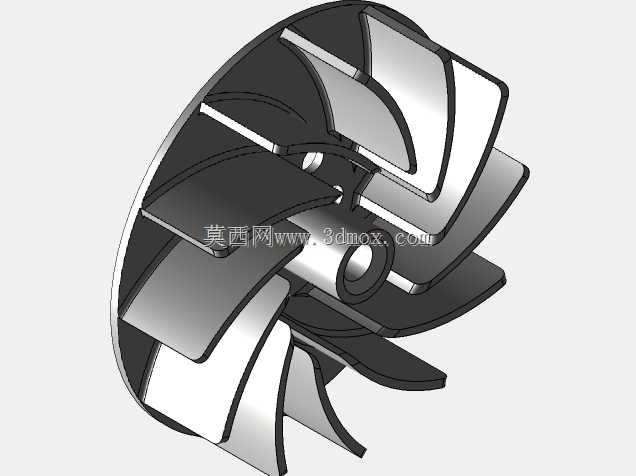

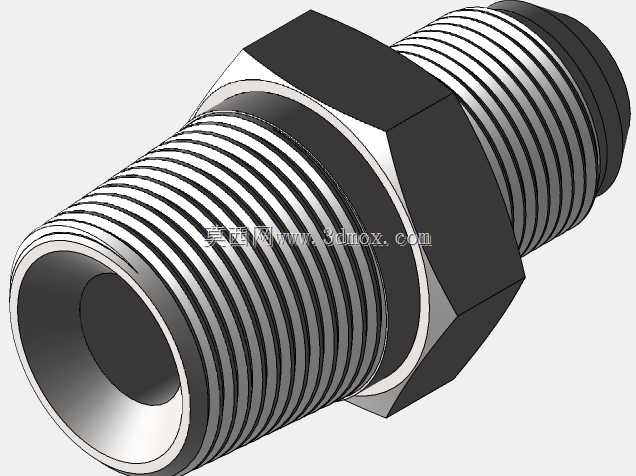

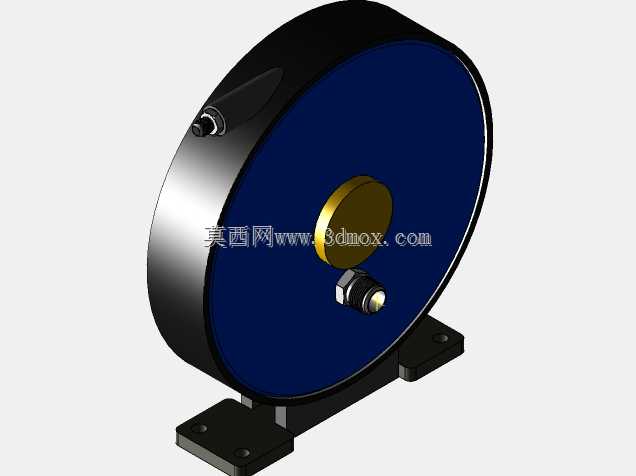

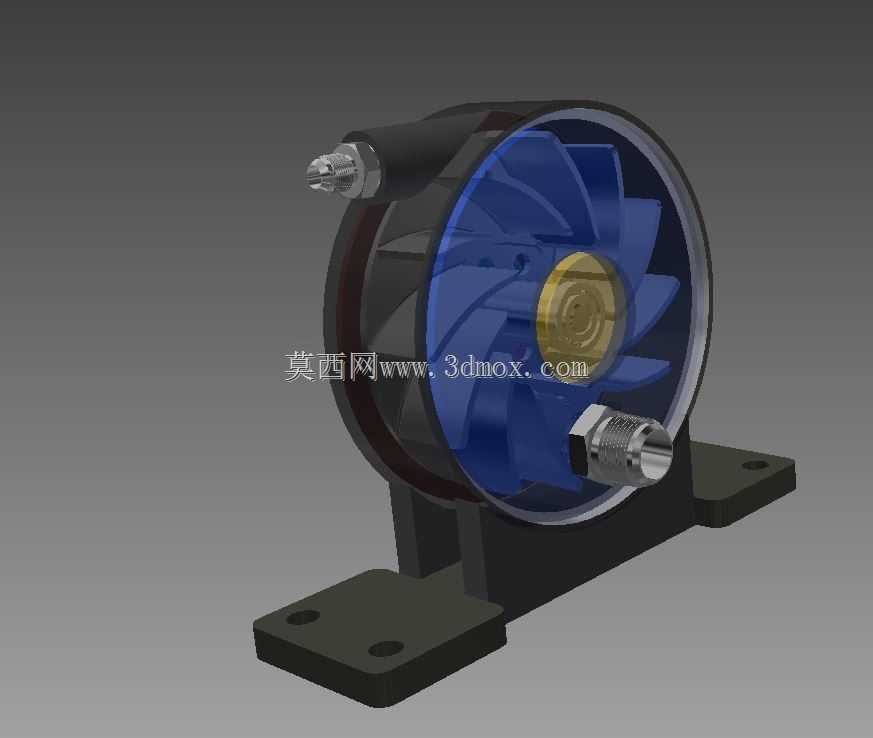

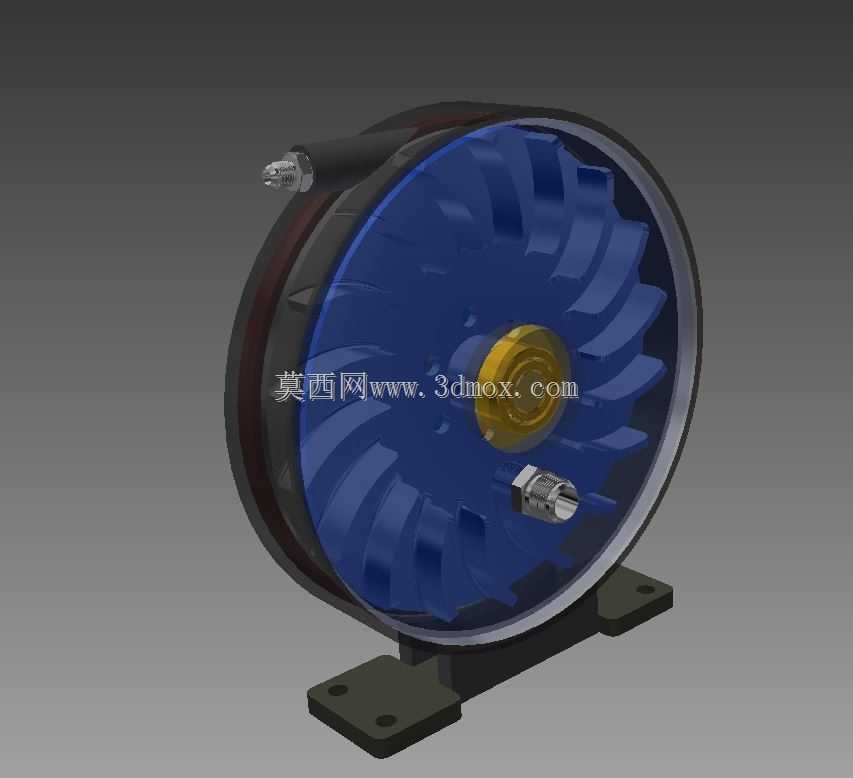

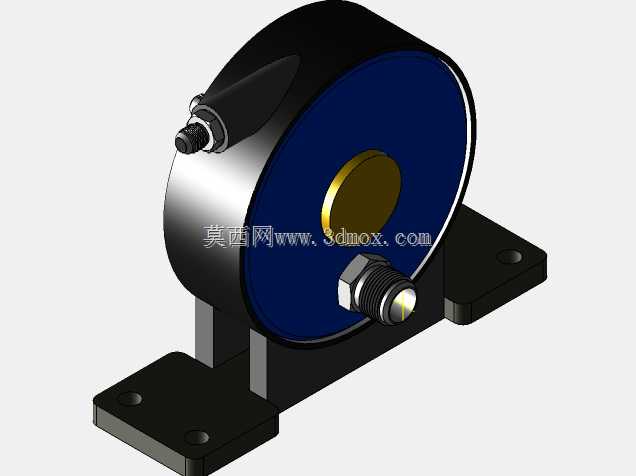

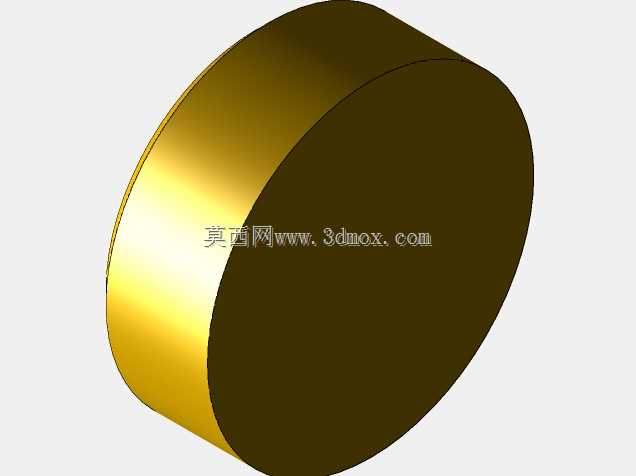

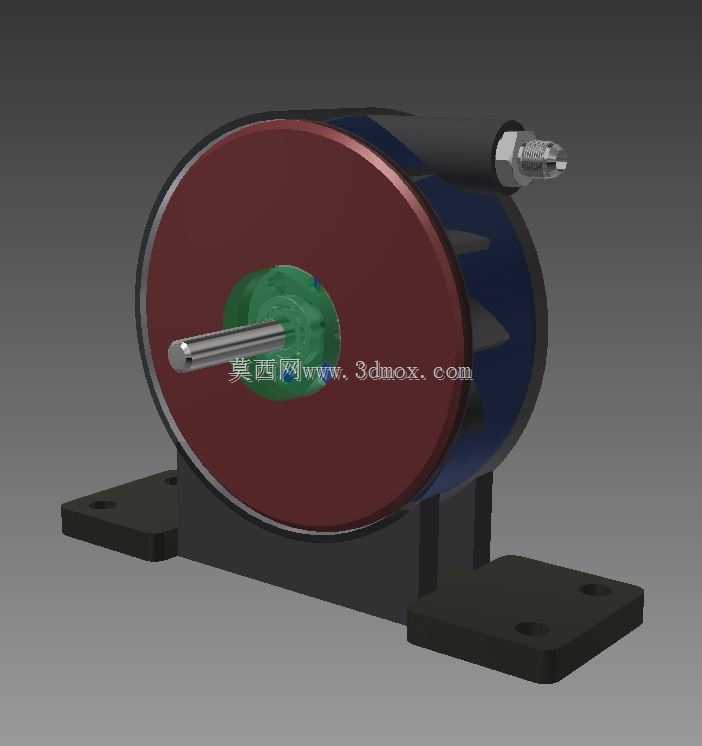

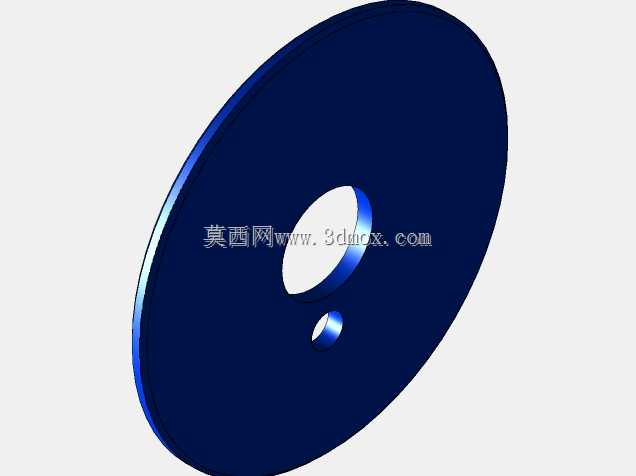

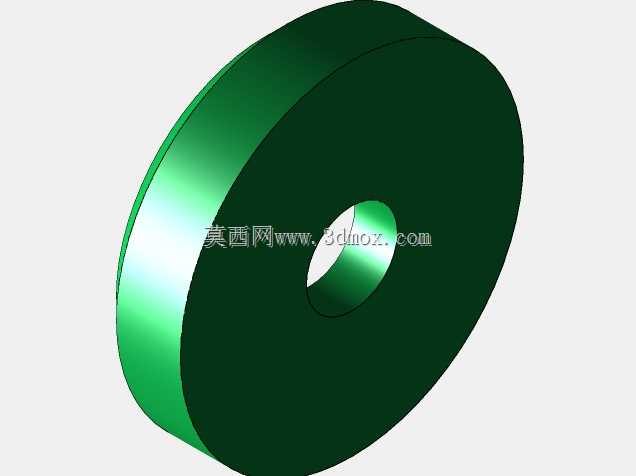

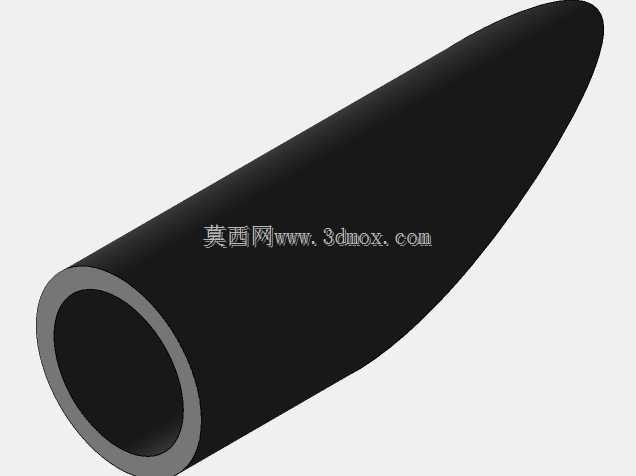

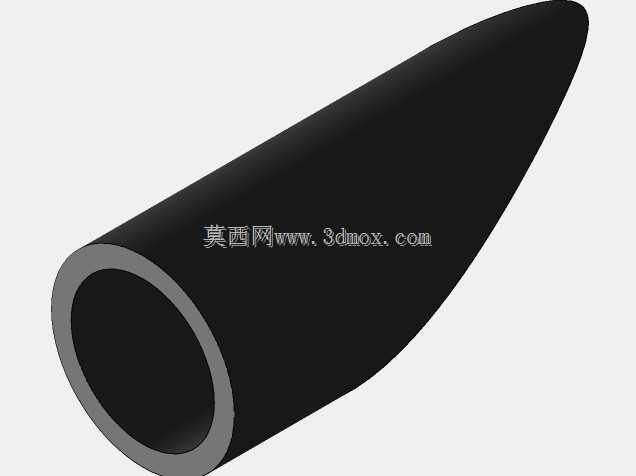

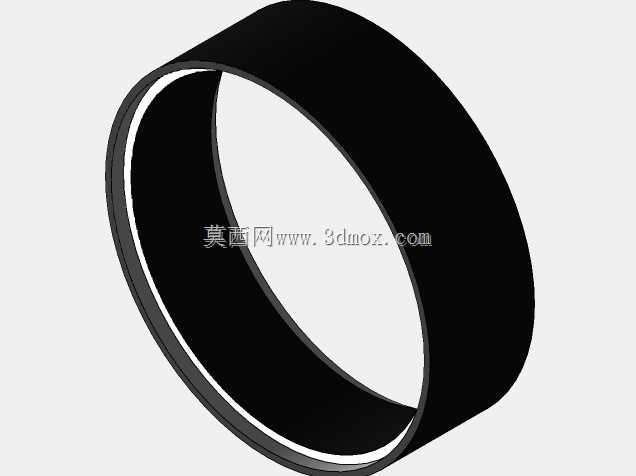

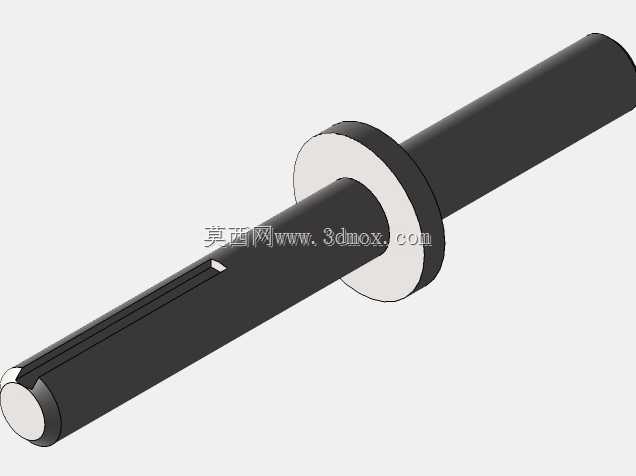

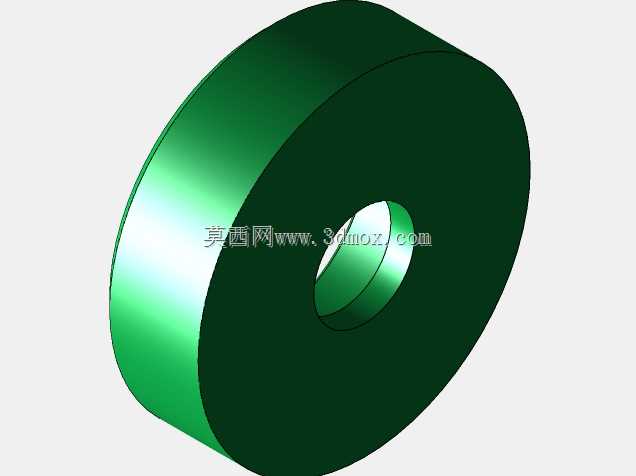

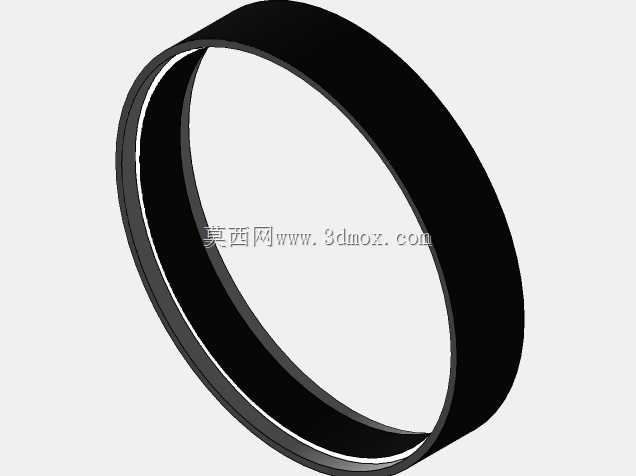

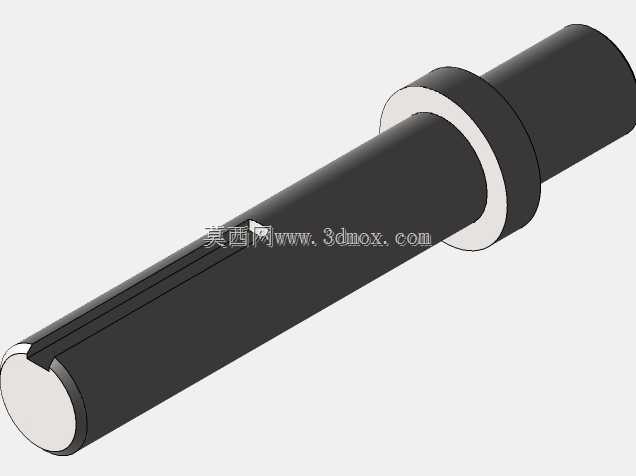

这款小型ORC蒸汽轮机主要面向分布式低品位热能回收发电场景，可适配家庭级、小型工坊级的余热回收、生物质能发电、小型太阳能光热发电等应用场景，能够将低参数蒸汽的热能转化为旋转机械能，驱动发电机产出电能，填补了小型民用发电领域紧凑型动力设备的空白。设备核心采用径流式叶轮结构，蜗壳采用环形对称流道设计，可将进入腔体的蒸汽均匀导向叶轮叶片，减少气流扰动带来的能量损失；叶轮采用曲面弯扭叶片构型，能够充分捕获蒸汽的动能与压力能，将其转化为叶轮的旋转扭矩，叶轮中心的轴系部位预留了标准轴承安装位，可适配常规标准深沟球轴承，无需定制特殊规格轴承，大幅降低了设备的加工与维护成本。设备整体采用圆盘式紧凑布局，主体外壳为双层环形结构，外层承担密封与结构支撑作用，内层为蒸汽流道的外壁，进出口接口采用侧置式螺纹接口设计，可直接对接标准管路接头，无需额外加工转接结构；底部采用一体化铸造的安装支座，支座上预留了两个对称的安装通孔，可通过螺栓直接固定在安装基座上，安装时无需额外设计复杂的固定支架，降低了现场安装的难度。设计过程中充分考虑了非专业加工场景的制造可行性，整体结构拆分件数量少，核心部件的加工面多为规则回转面与平面，普通小型车床、铣床即可完成大部分零件的加工，无需使用五轴加工中心等高端设备，适合具备基础机加工能力的个人爱好者、小型工坊自行制作组装；材料选用上，主体承压部件可采用常规软钢加工，轴承等标准件可直接采购市面通用规格产品，进一步降低了整机制造成本。设备的安装边界控制在极小的尺寸范围内，整体占地空间不足0.1平方米，可灵活布置在狭小的设备间内，进出口管路可根据现场布局调整走向，适配不同的安装环境；运行过程中设备振动小，对安装基座的强度要求低，普通水泥台面、金属支架均可满足安装固定要求，无需做专门的减震基础。
