带安装引脚旋转调节碳膜电位计结构

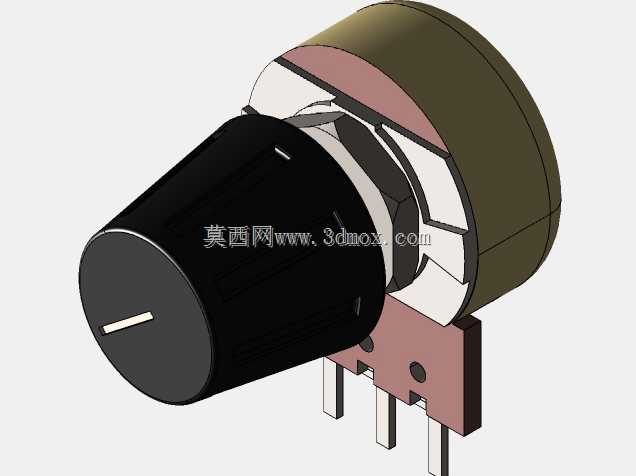

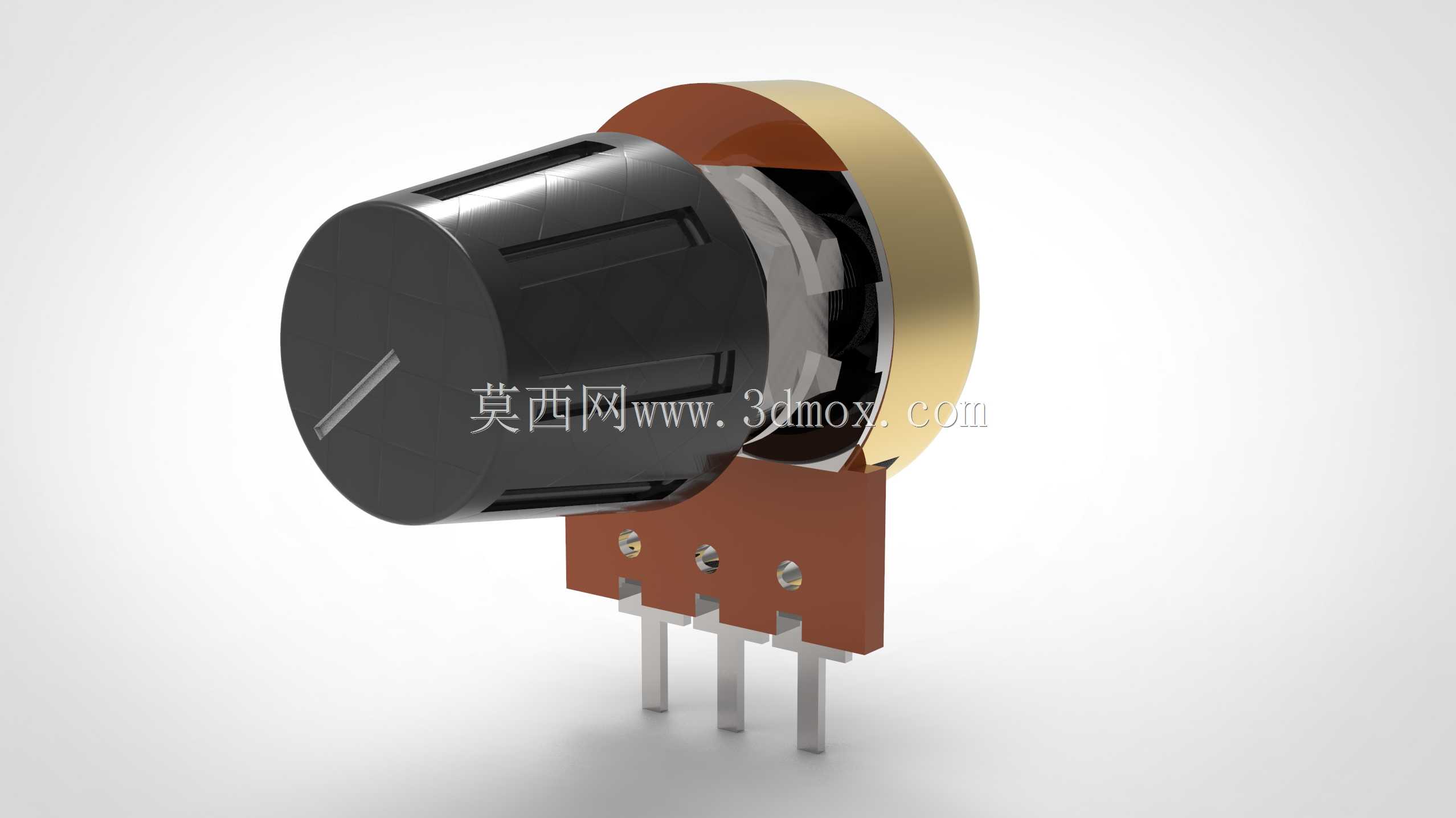

这款旋转式碳膜电位计是电子电路领域常用的可调分压元件，广泛应用在消费电子、工业控制板卡、音频设备、仪器仪表、小型家电的控制回路中，承担信号调节、参数校准、音量控制、亮度调节、转速给定、阈值设定等核心功能，是模拟量调控场景里普及率极高的基础电子配件。该电位计采用卧式旋转调节结构，顶部为带防滑纹路的绝缘旋钮帽，旋钮表面开设一字指示槽，可直观反馈当前调节角度，帮助操作人员快速判断阻值所处区间，旋钮帽采用绝缘耐磨材质，既避免调节过程中静电干扰电路，也能承受上万次旋转摩擦不出现打滑、掉屑问题。电位计主体采用金属外壳搭配绝缘基板的结构，外侧金属环既可以屏蔽外界电磁干扰，避免调节过程中出现阻值跳变、信号杂波，也能提升整体结构强度，保护内部碳膜层不受外力挤压破损；底部为酚醛树脂绝缘基板，基板上引出三个直插式金属引脚，引脚间距符合通用PCB板安装孔位标准，可直接插入电路板完成波峰焊固定，不需要额外设计转接固定结构，适配绝大多数通用控制板的安装布局。设计过程中充分考虑实际使用的可靠性，内部碳膜层采用均匀沉积工艺，保证旋转过程中阻值线性变化，不会出现调节死区、阻值突变的问题，旋钮与内部转轴的配合采用防松卡扣结构，长期旋转调节不会出现旋钮松脱、转轴空转的问题；安装边界上，电位计整体径向尺寸适配常见面板开孔规格，引脚长度满足常规PCB板焊接后的强度要求，基板上预留的固定孔可搭配螺丝完成面板式安装，也可直接依靠引脚焊接固定在电路板上，适配立式、卧式等多种安装场景。在实际使用中，该电位计可通过旋转改变输出端的分压值，为后端电路提供连续可变的模拟电压信号，既可以作为操作人员的手动给定元件，也可作为设备出厂校准的微调元件，调节阻尼适中，既不会因为震动出现阻值偏移，也不会因为阻尼过大导致调节手感生涩，能够在-10℃到60℃的常规工作环境下长期稳定运行，满足绝大多数民用、工业低压控制场景的使用需求。
