C形卡箍冲压成型专用压具结构设计

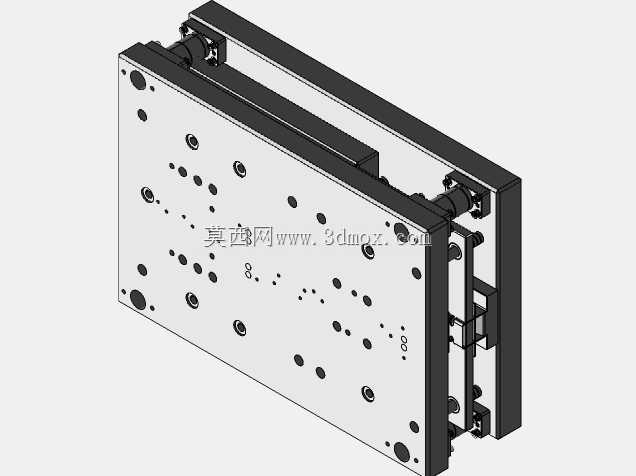

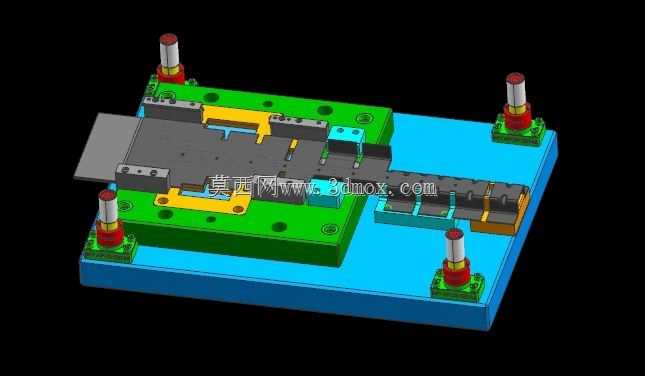

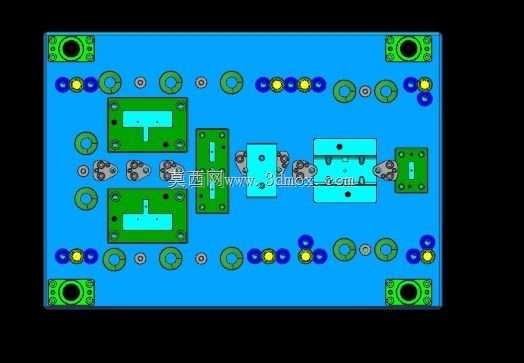

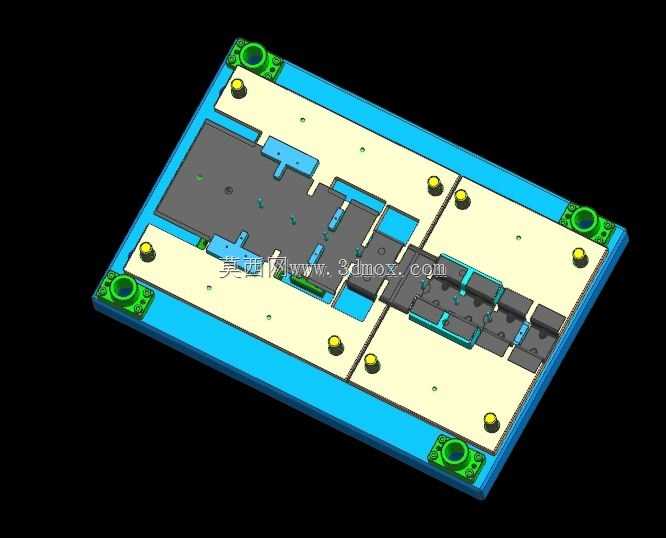

这款C形卡箍压具是面向五金冲压加工场景打造的专用成型工装，主要应用于管路紧固类C形卡箍的批量冲压生产环节，适配汽车管路、工业流体管路、民用给排水管路等领域所用的弹性卡箍零件的压制成型工序，可在常规开式压力机上完成安装使用，替代传统多工序分散加工的低效作业模式。整套压具采用模座式集成布局，下模座为整体加厚钢板加工而成，作为整套工装的承载基础，上模通过四角独立设置的导柱导套组件与下模实现精准滑动导向，导柱配套防尘密封结构与润滑储油腔，可在连续高频冲压作业中保持稳定的配合精度，避免长期运行出现导向间隙偏移导致的成型尺寸超差问题。工装的成型核心区域采用分块式镶件设计，对应C形卡箍的圆弧弯折段、平直夹持段、端部卡位结构分别设置独立的成型凸模与凹模镶块，镶块采用冷作模具钢淬火处理，表面硬度达到HRC58-62，可承受连续冲压的交变载荷与摩擦损耗，局部磨损后可单独更换对应镶块，无需整体报废模体，大幅降低工装的后期维护成本。压具的进料端设置有可调式定位挡块，可根据待加工钢带坯料的宽度、送料步距进行快速调节，适配不同规格尺寸的C形卡箍生产需求，出料端配套弹性顶料结构，成型完成后可自动将卡箍零件从凹模腔内顶出，避免零件卡滞在模腔内影响连续送料作业。整套工装的安装边界适配常规160吨及以下开式压力机的工作台面尺寸，模座上的安装槽采用通用U型槽设计，可快速完成与压力机滑块、工作台的装夹固定，无需额外加工定制连接结构。在设计过程中充分考虑了冲压作业的受力平衡，将成型冲压力的合力中心与模座中心、压力机滑块中心保持重合，避免偏载导致的导柱异常磨损、压力机精度损耗问题，同时在上下模的对应位置设置了安全限位柱，可限制模具的最小闭合高度，避免误操作导致的成型镶块磕碰损坏。这套压具可实现C形卡箍从平直钢带坯料到最终成型的单工序一次压制，相比传统的弯折、整型多工序分工作业，可将单零件加工效率提升60%以上，同时成型后的卡箍圆弧度、开口尺寸、夹持力一致性均能得到稳定保障，满足批量生产的品质管控要求。
