小型CNC车削加工精密工装夹具结构

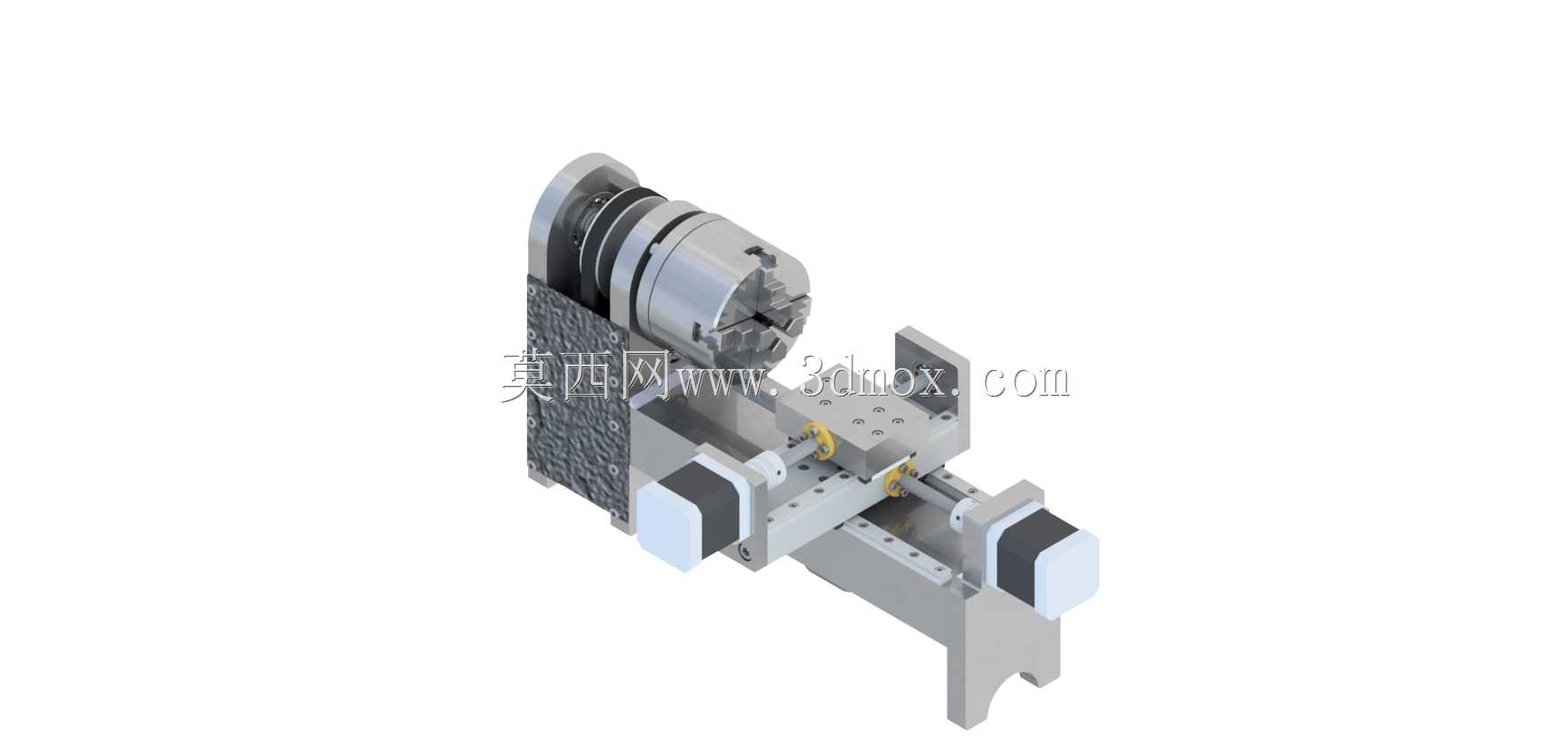

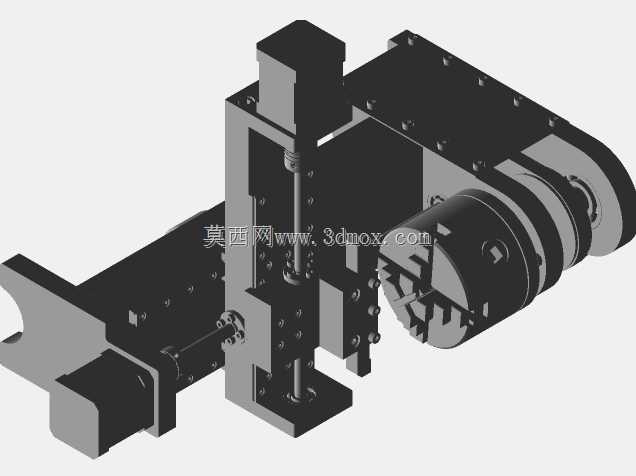

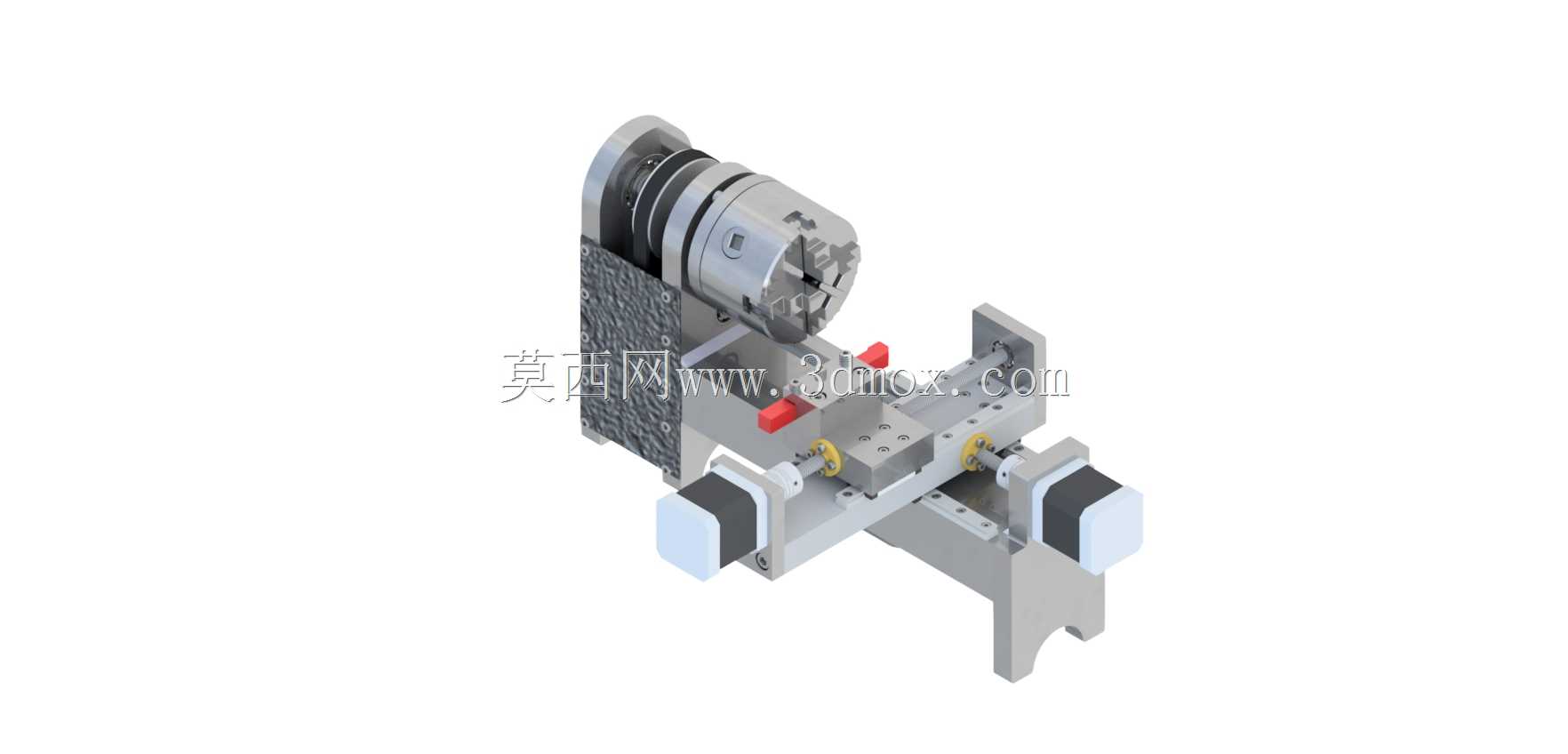

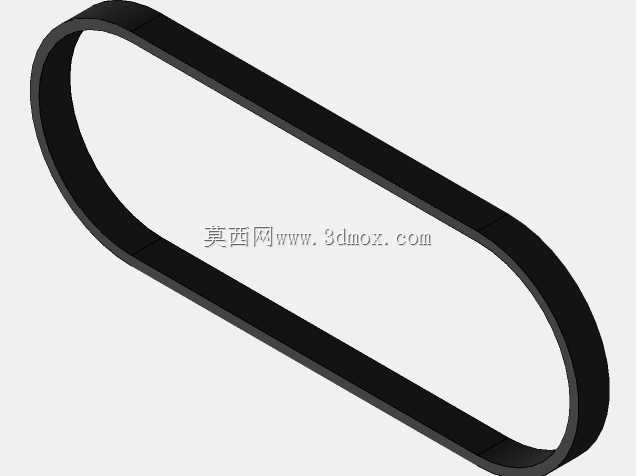

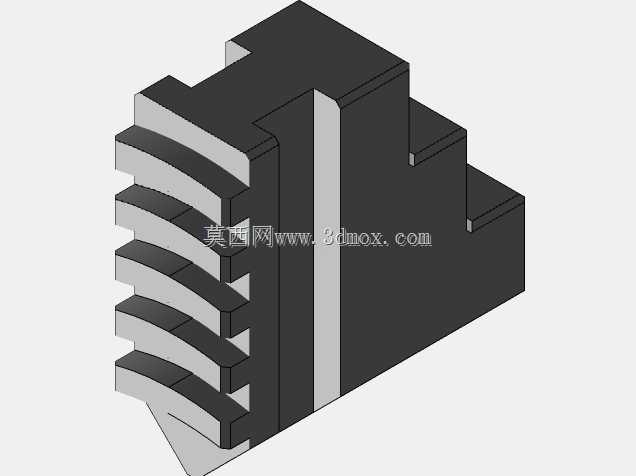

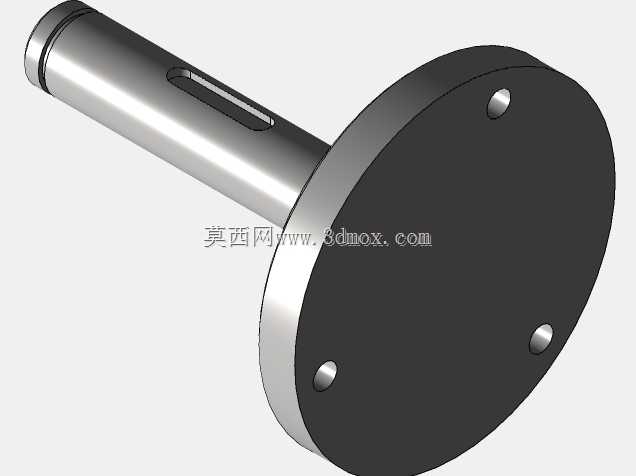

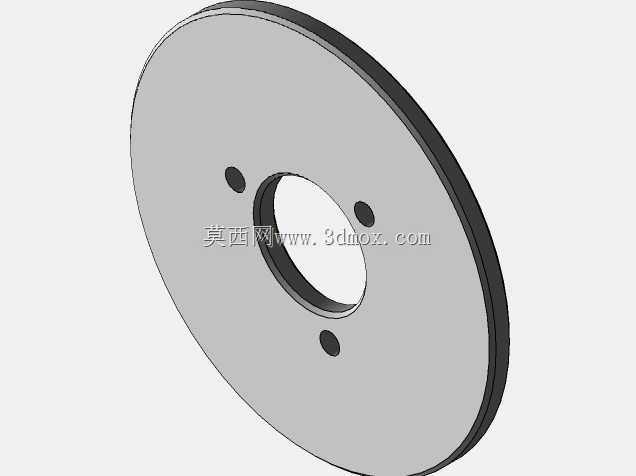

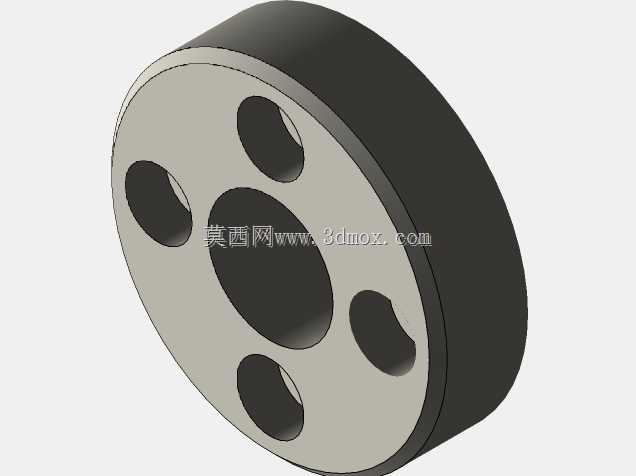

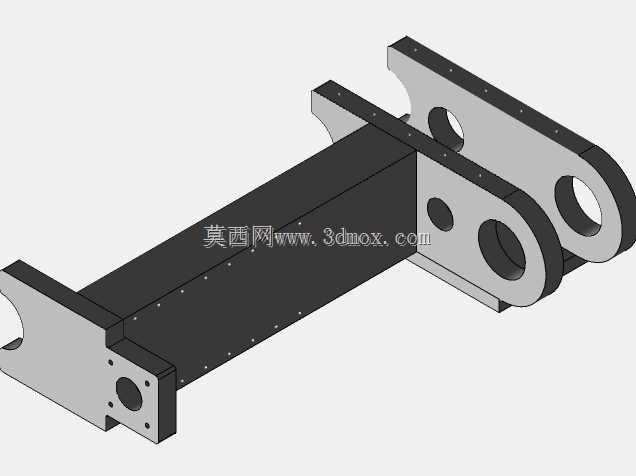

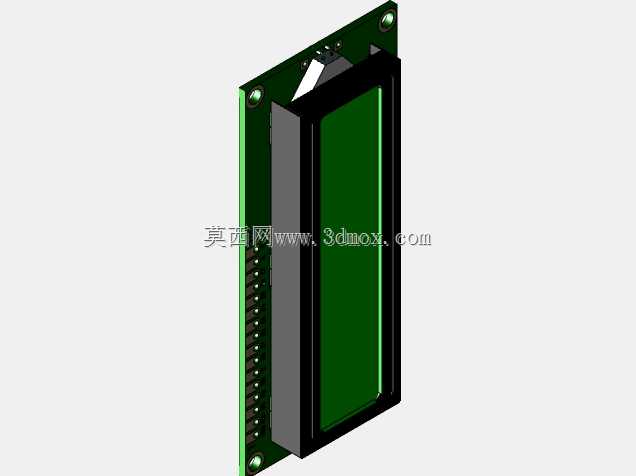

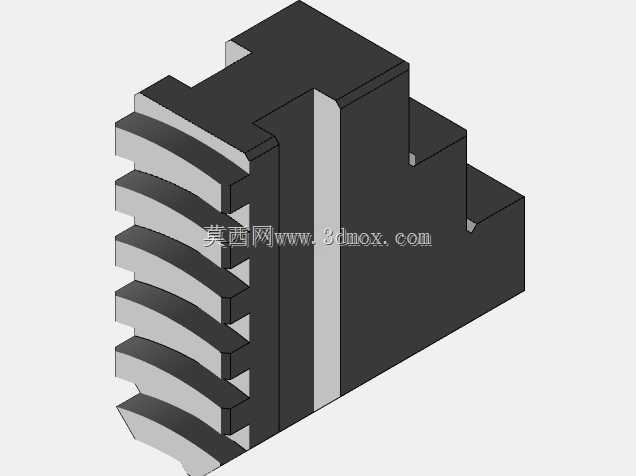

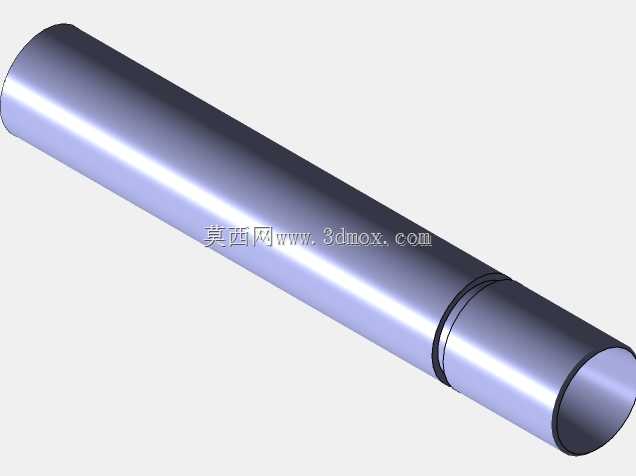

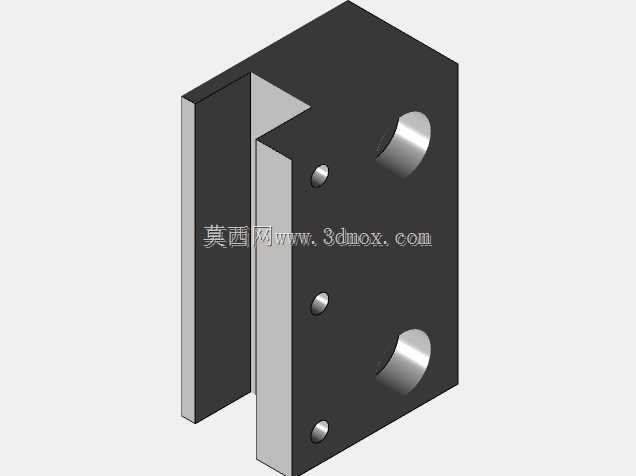

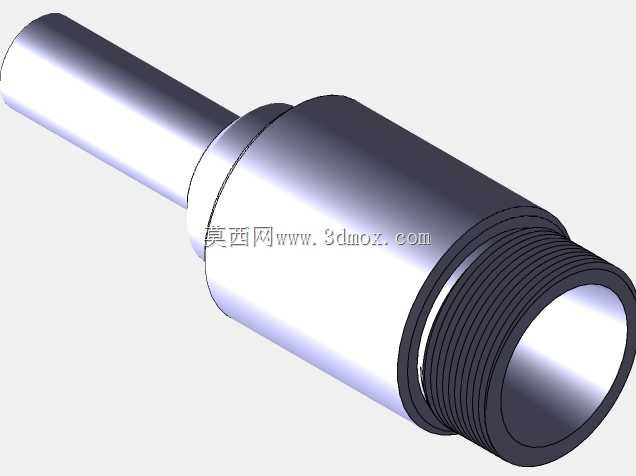

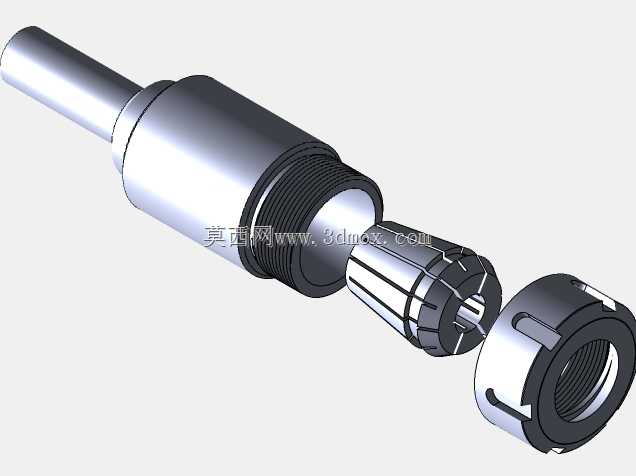

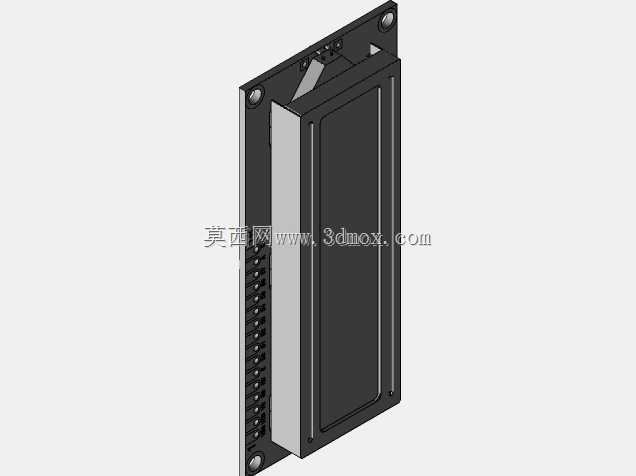

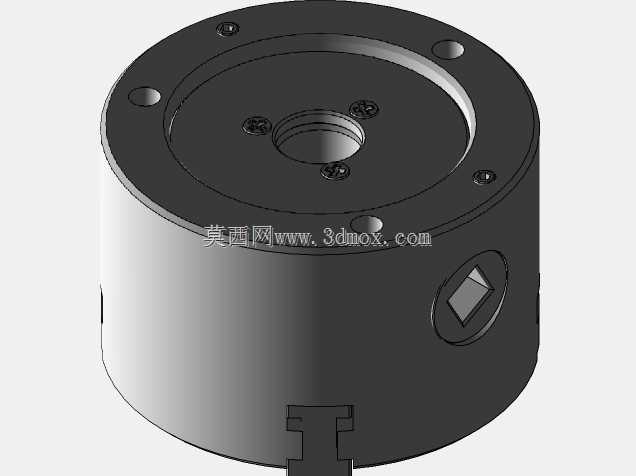

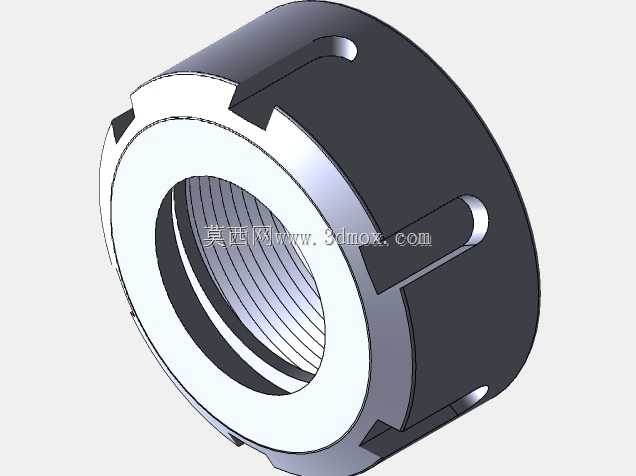

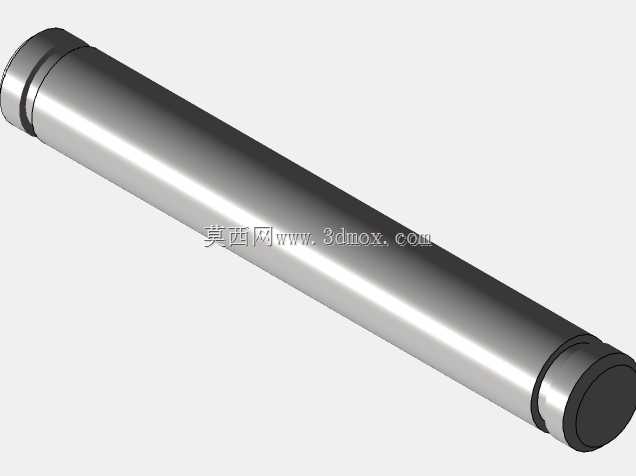

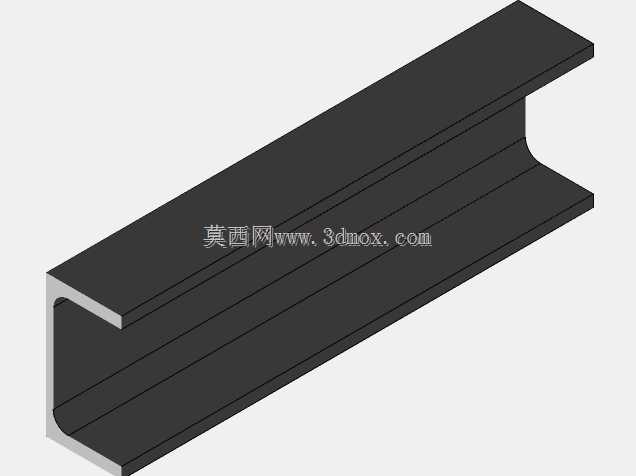

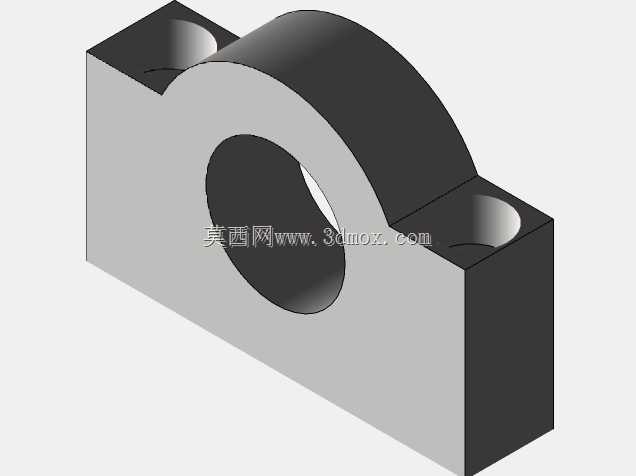

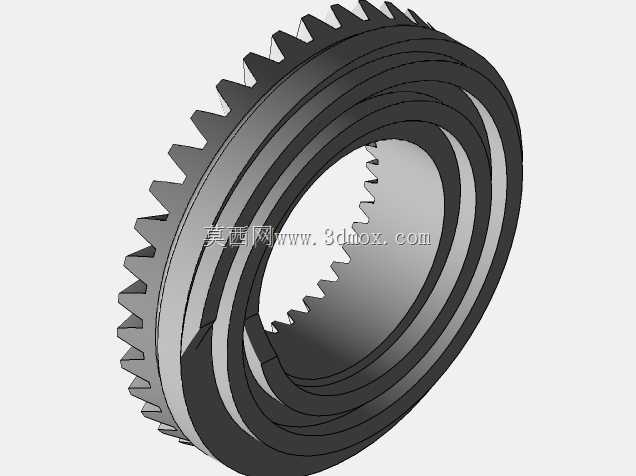

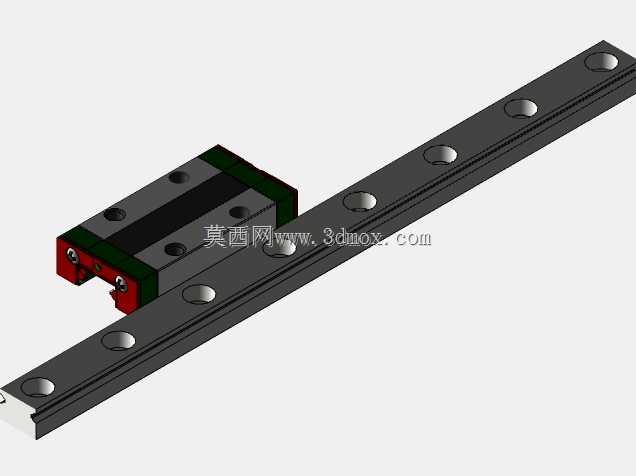

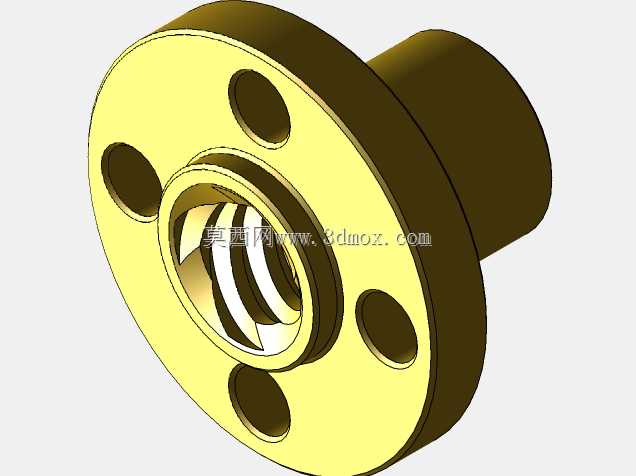

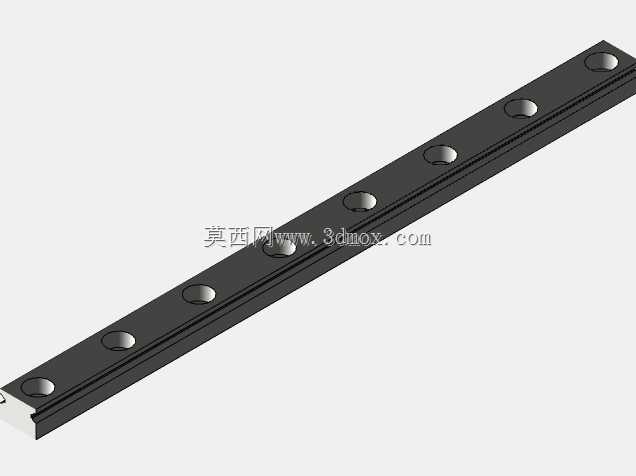

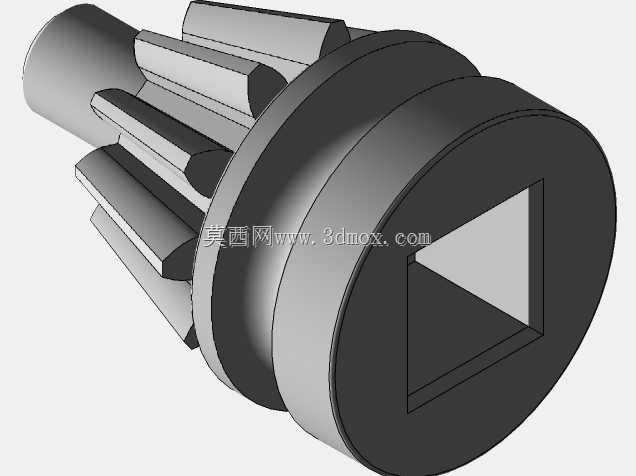

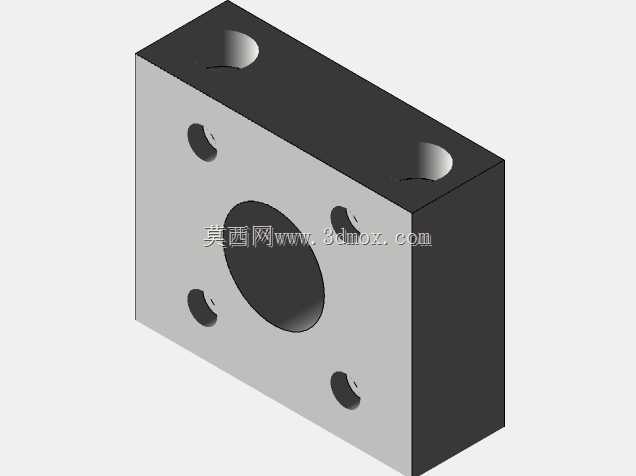

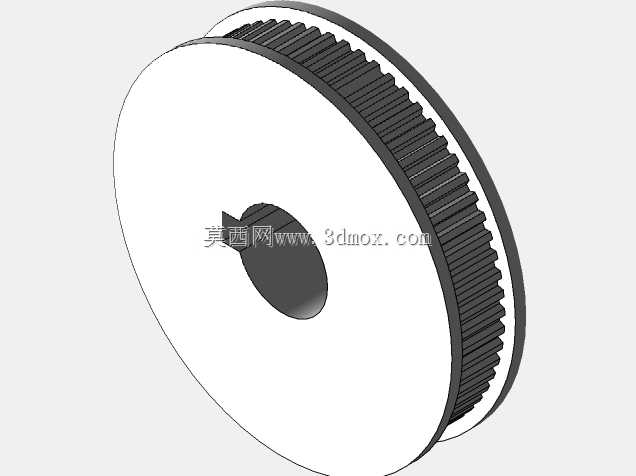

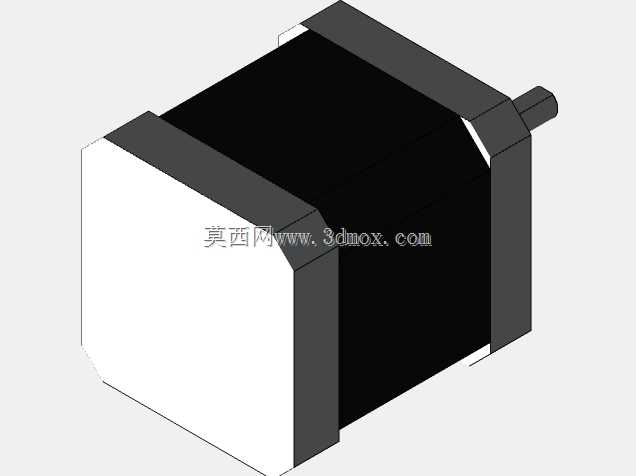

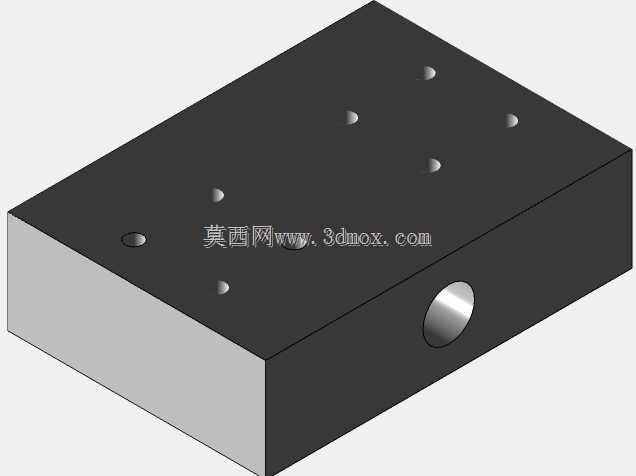

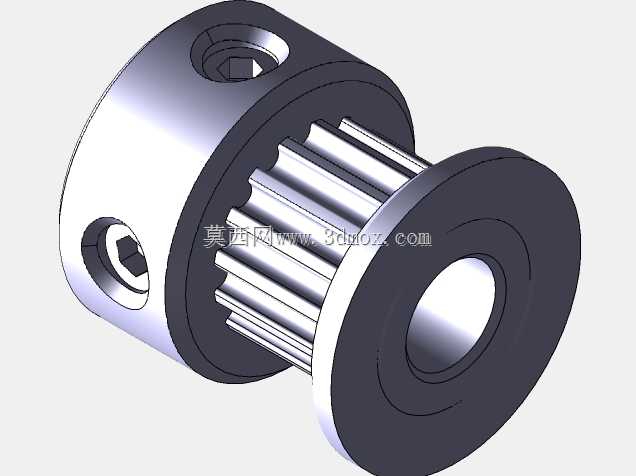

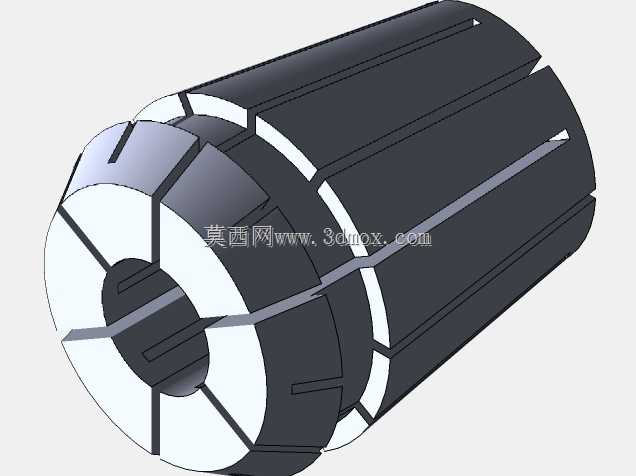

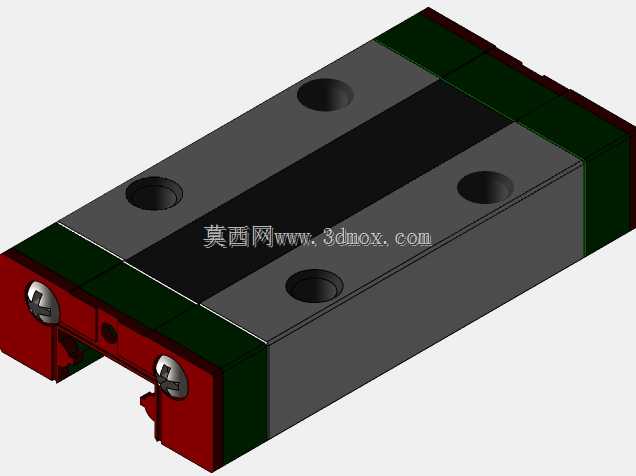

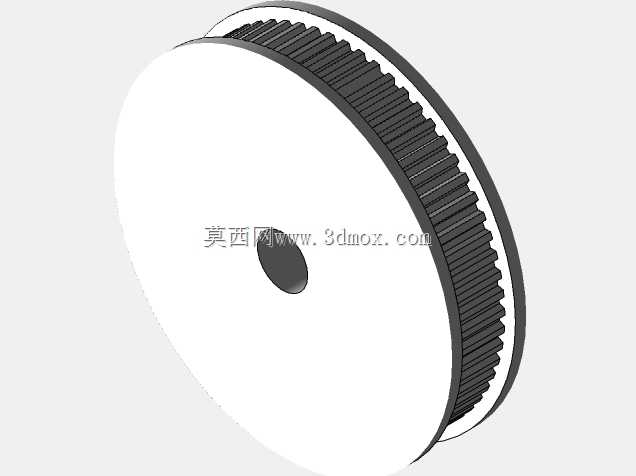

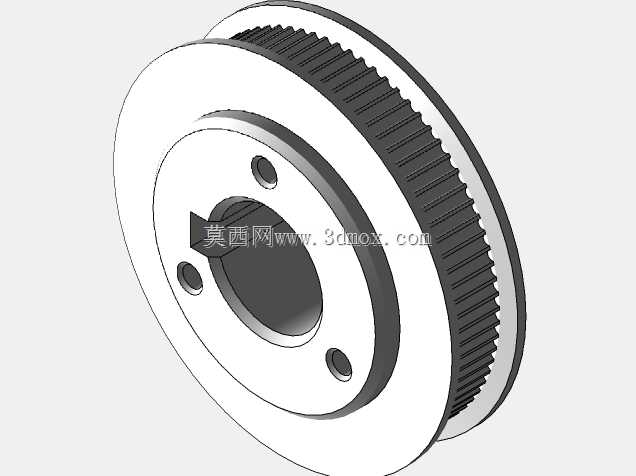

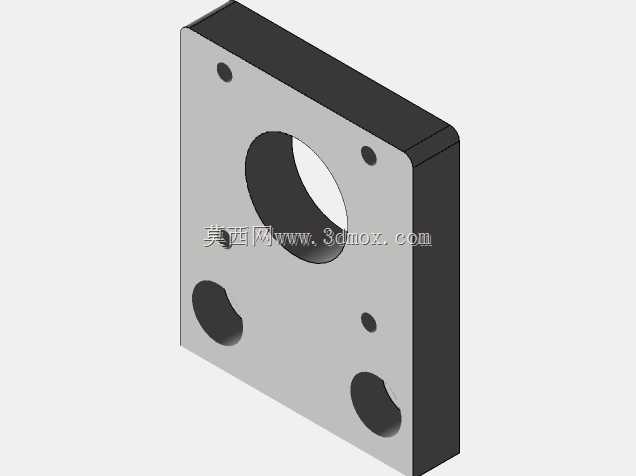

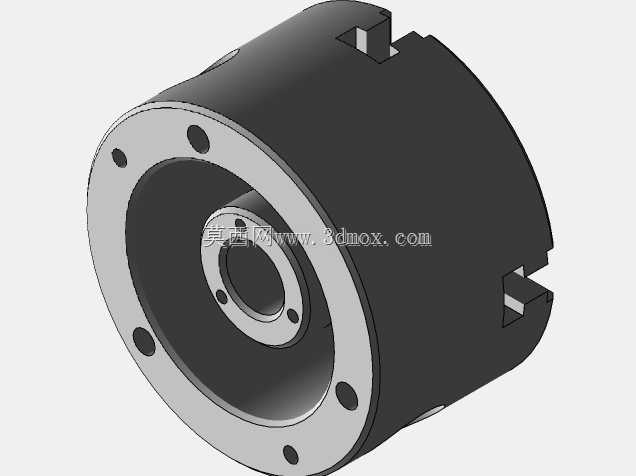

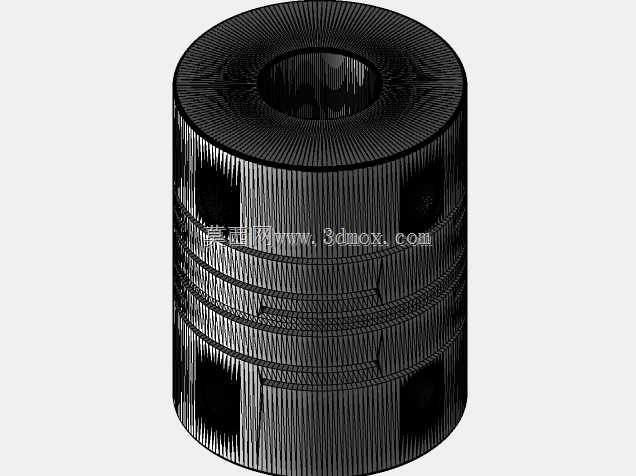

该结构面向小型精密零件的车削加工场景设计，主要适配小规格棒料、异形微型零件的夹持加工作业，常见于首饰加工、小型精密五金零件试制、教学实训类小型加工场景，能够在有限的安装空间内完成零件的稳定夹持与进给导向，替代传统大型车床的复杂装夹流程，适配小批量、多品种的微型零件加工需求。从实际用途来看，该结构集成了主轴夹持、横向进给导向、工件定位的核心功能，前端的三爪卡盘结构负责夹持待加工的棒料毛坯，可根据零件直径调整夹持范围，卡盘后侧连接传动轮组，能够外接动力源带动卡盘完成回转运动，实现车削加工的主运动；中部的滑动导向平台搭载可调节的定位挡块与刀具安装位，能够沿导轨方向完成横向进给，配合卡盘的回转运动完成外圆车削、端面切削、简易槽型加工等常规车削工序，两侧的限位结构能够控制进给行程，避免超程碰撞。从功能特性来看，该结构整体采用模块化设计，各功能部件拆分清晰，卡盘模块、导向进给模块、安装基座均可独立拆卸更换，能够根据加工需求更换不同规格的卡盘、不同行程的导轨组件，适配不同尺寸的零件加工；导向部位采用双导轨平行布置，配合滑动轴承降低进给阻力，保证进给过程的平稳性，避免加工过程中出现振刀影响零件表面质量；夹持部位的卡盘采用自定心结构，装夹零件时能够自动找正中心，降低人工找正的时间成本，提升装夹效率。设计思路上，该结构优先考虑小型化与易用性，整体布局紧凑，将动力输入、夹持、进给、安装功能沿轴向依次排布，尽可能压缩横向占用空间，能够直接安装在常规工作台面上使用，无需额外的大型机床基座；结构上规避了复杂的传动链路，采用直连传动与滑动导向的简单结构，降低加工与装配难度，同时减少故障点，日常维护仅需定期对导轨、卡盘活动部位加注润滑脂即可，适合非专业机加工场景下的使用需求。外形尺寸与安装边界方面，该结构整体呈长条形布局，轴向总长度控制在小型工作台可容纳的范围内，横向宽度不超过常规台虎钳的安装宽度，底部基座开设标准安装槽孔，可直接通过T型螺栓固定在标准工作台上，安装时仅需保证导轨方向与卡盘回转轴线平行即可，无需复杂的校准流程；各运动部件的活动行程均设置硬限位，进给平台的最大移动距离适配小型零件的加工长度需求，卡盘的最大回转直径控制在安全范围内，避免加工过程中零件甩出造成安全隐患，整体安装后无需额外占用过多操作空间，操作人员可在工作台前完成全部装夹、加工、拆卸操作。
