工业用卧式锤式破碎设备结构设计

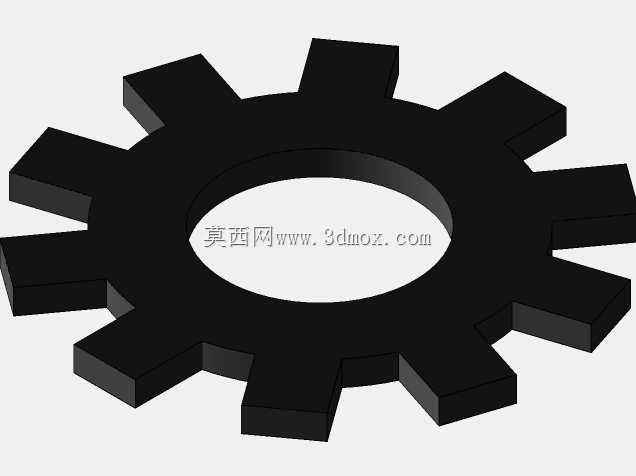

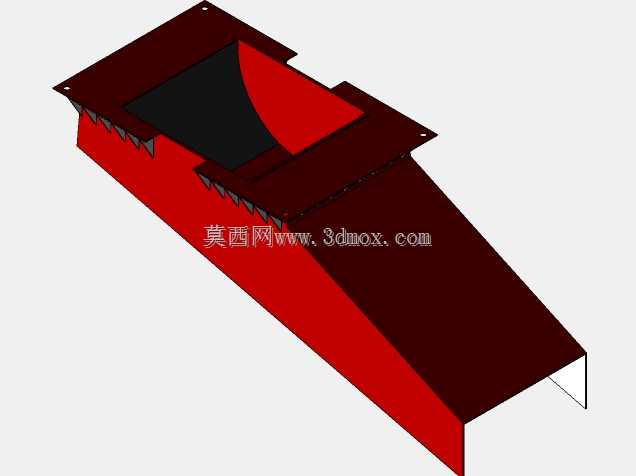

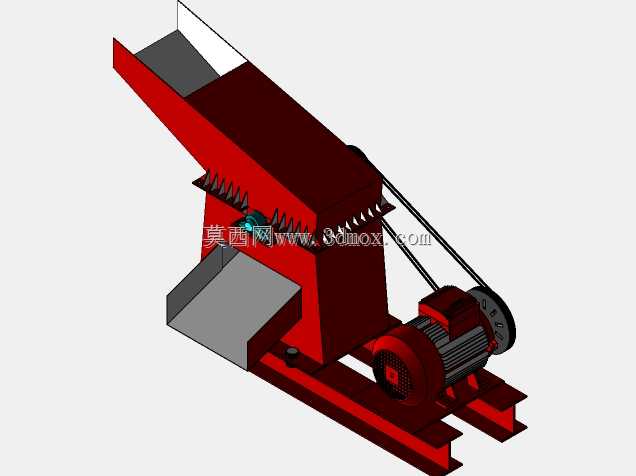

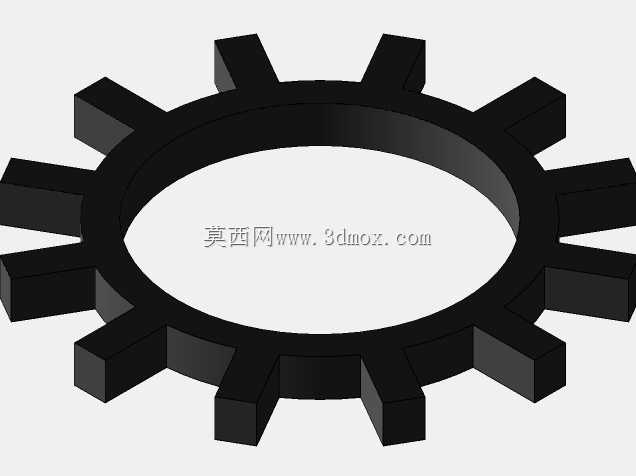

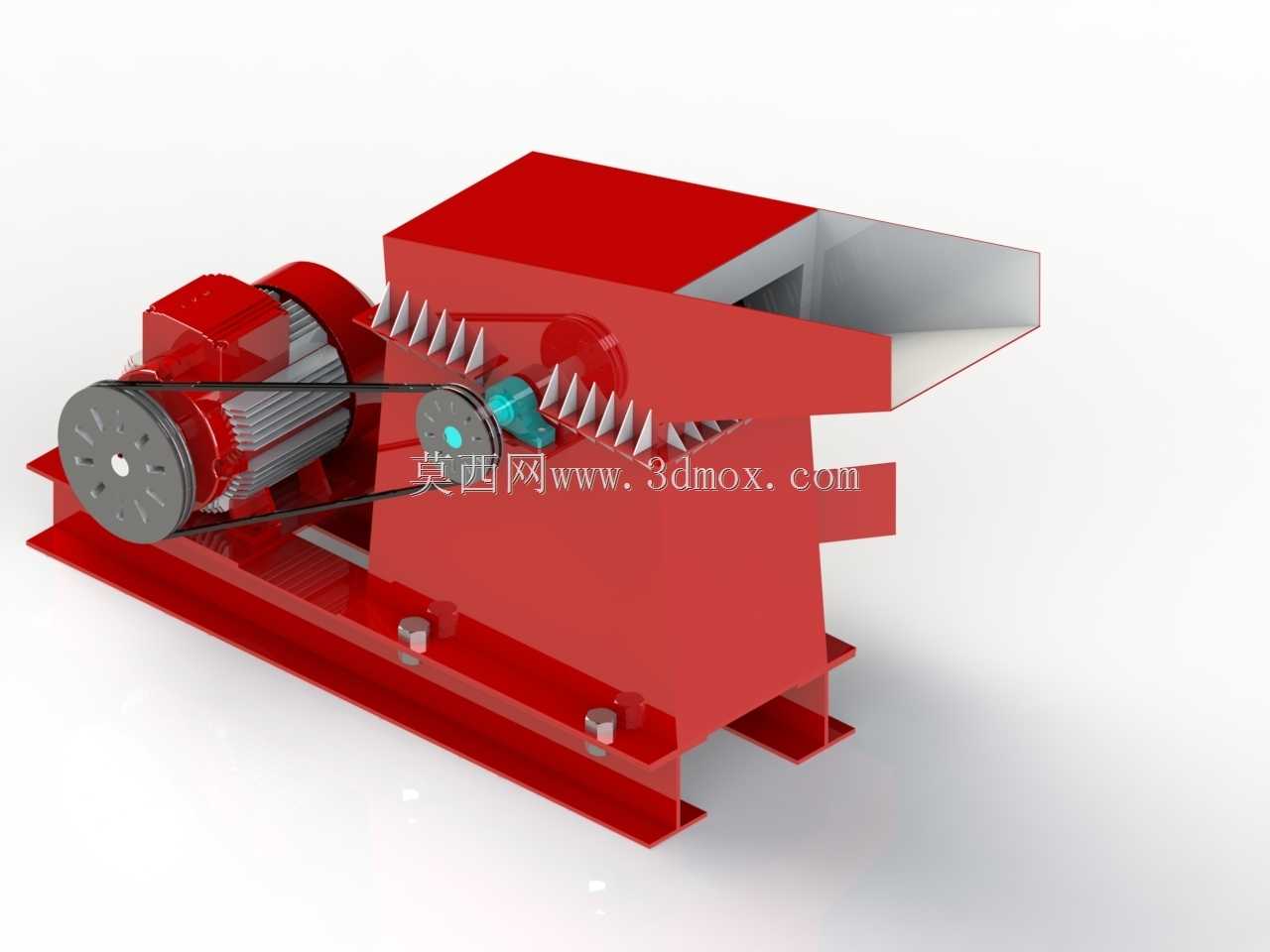

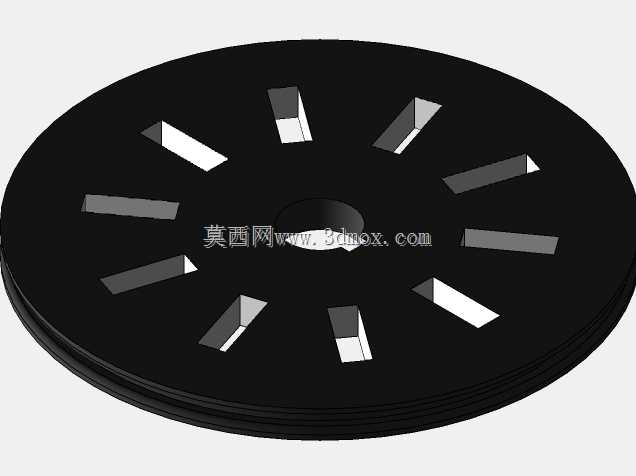

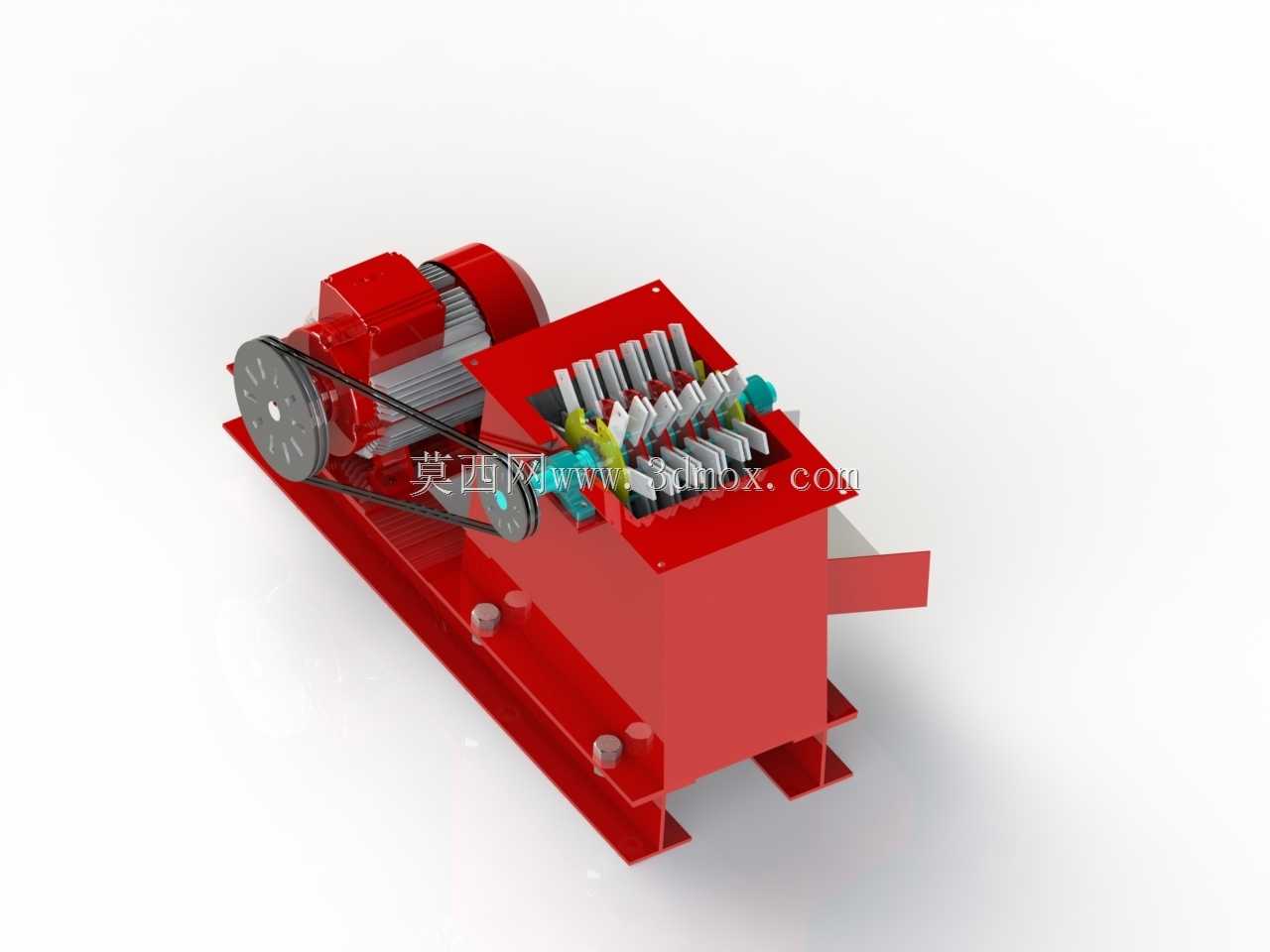

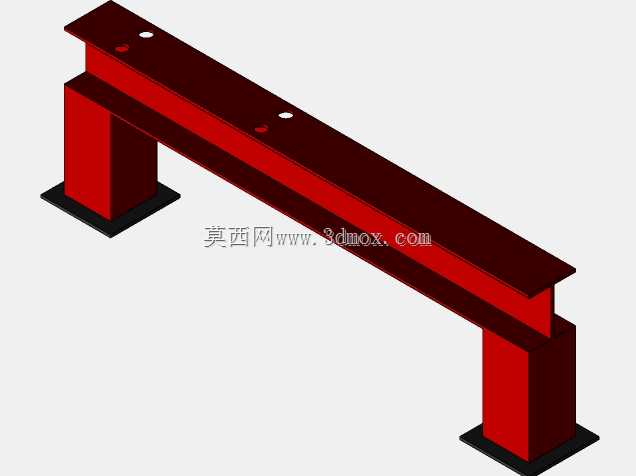

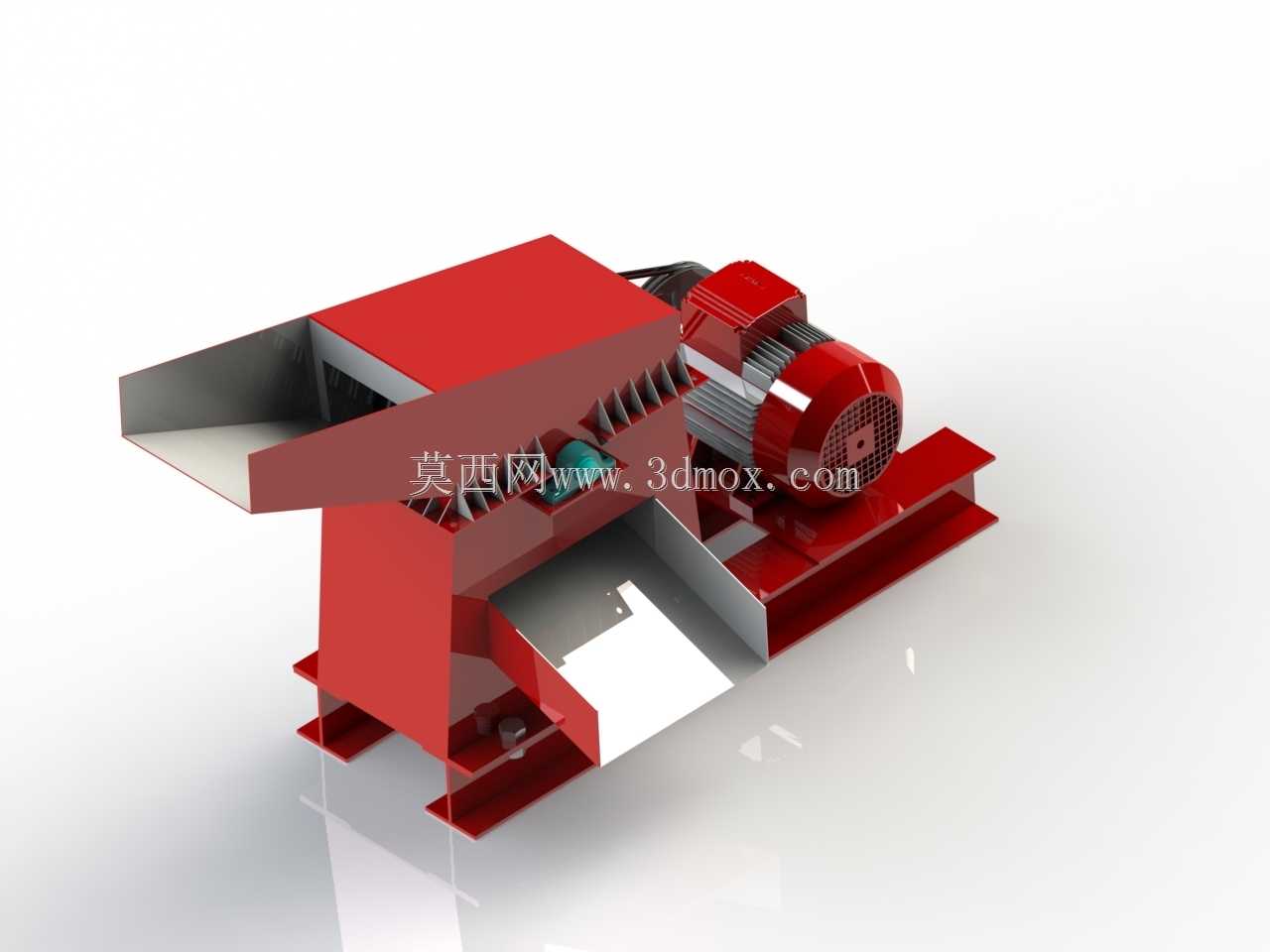

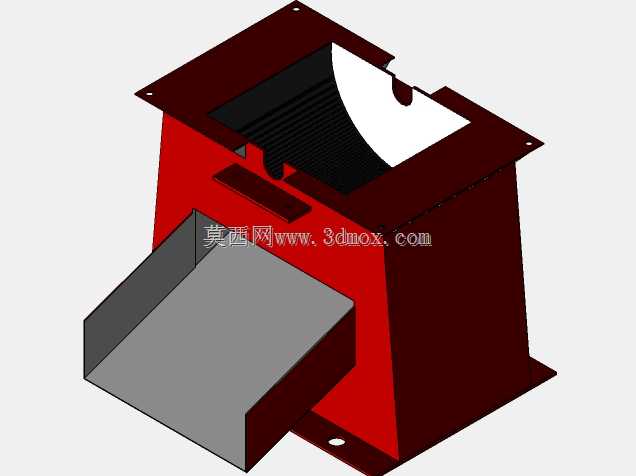

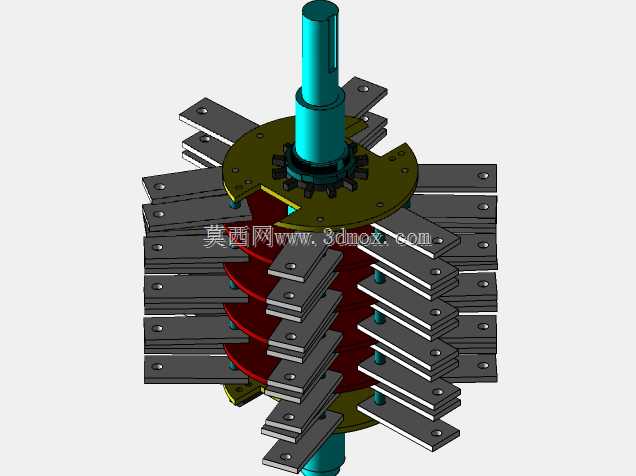

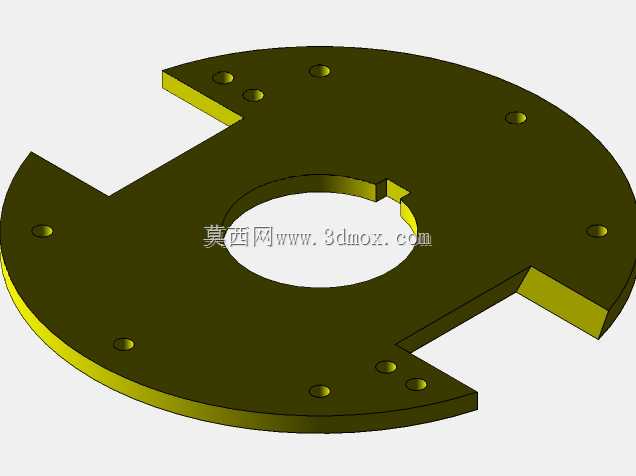

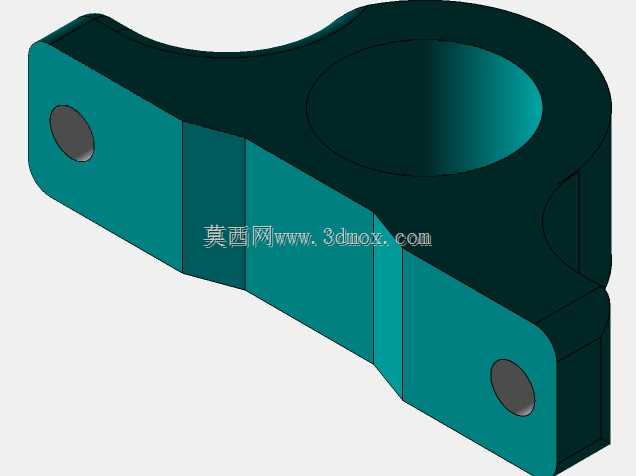

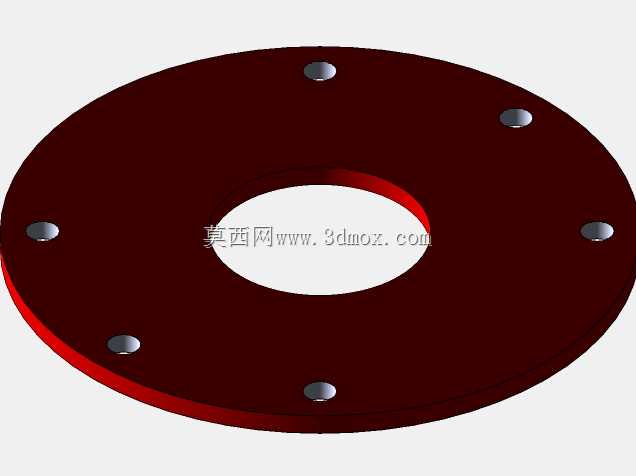

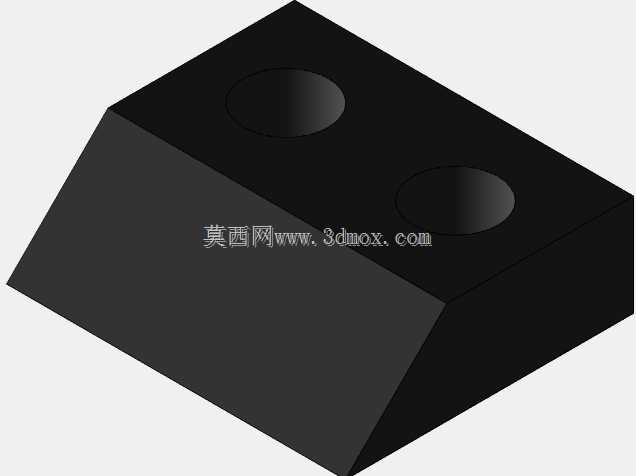

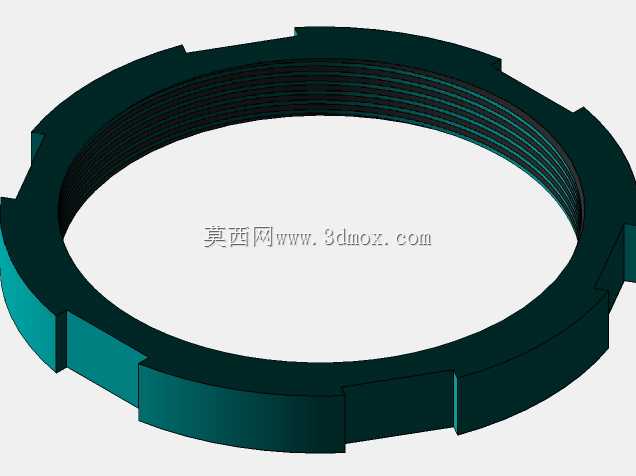

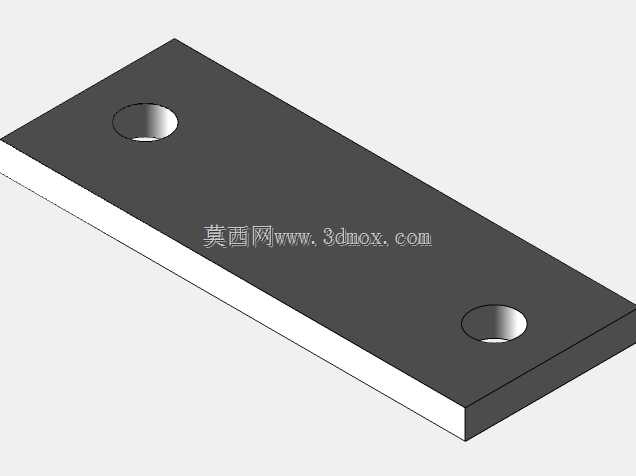

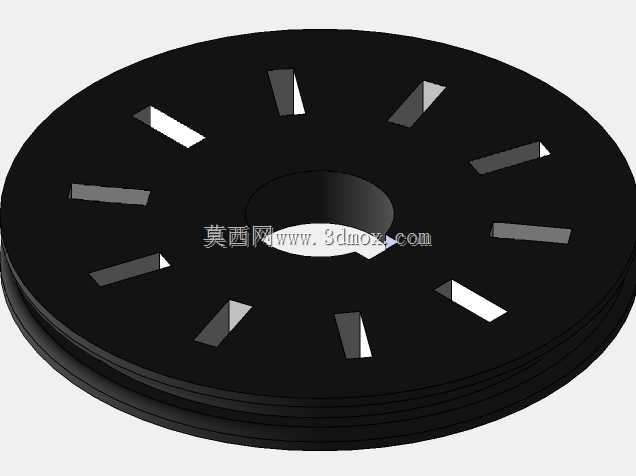

这款锤式破碎设备主要面向矿山砂石加工、建筑固废资源化处理、煤炭分级破碎、中小型建材生产等场景设计，可对中等硬度以下的脆性物料完成中细碎作业，适配石灰石、煤矸石、废弃混凝土块、砖瓦碎块、矿渣等多种物料的粉碎加工，能够将进料粒度在100-180mm区间的物料破碎至10mm以下的出料粒度，满足后续筛分、研磨、资源化再利用的进料要求。设备整体采用卧式布局设计，核心破碎腔采用倾斜式进料导料结构，进料口设置扩口式导料板，能够引导物料顺畅进入破碎腔内部，避免物料飞溅外溢，同时降低进料时的冲击载荷对腔壁的磨损；破碎腔内部排布多组交错安装的耐磨锤头，通过转子高速运转带动锤头做圆周运动，利用锤头的冲击动能击打进入腔体内的物料，被击打后的物料高速撞击到腔体内的反击衬板上，经过多次冲击、碰撞、研磨作用后，符合粒度要求的物料通过腔体下部的栅格筛网排出，不合格的物料会留在腔体内继续接受锤头的击打研磨，直至达到出料粒度后排出。设备的动力端与破碎转子采用直联传动结构，配套的驱动电机通过刚性联轴器与转子主轴连接，相比皮带传动结构传动效率更高、运行更稳定，同时减少了传动部件的维护频次；电机与破碎腔体共同安装在一体式焊接机架上，机架采用加厚型钢焊接成型，底部设置多组加强筋板提升整体刚性，能够承受设备高速运转时产生的振动载荷，安装时只需将机架固定在平整的混凝土基础上，预留好进料、出料的输送对接空间即可，整体安装边界紧凑，相比同处理量的颚式破碎机占地面积更小，适合中小型加工场地的布局使用。设备的出料端设置倾斜式导料溜槽，能够引导破碎完成的物料顺畅下落至下方的输送设备上，避免物料在出料口堆积堵料；腔体侧面设置可快速开启的检修门，日常更换锤头、检修衬板、清理堵料时无需整体拆解设备，大幅降低日常维护的工作量。设计过程中重点优化了转子的动平衡性能，对每组锤头的重量差做了严格控制，减少设备高速运转时的异常振动，同时在机架与基础连接位置预留了减震垫安装位，进一步降低运行时的振动传导；破碎腔内壁的衬板采用可更换的耐磨材质设计，磨损后可单独更换，延长设备整体的使用寿命，设备整体的进料高度、出料高度都匹配常规的皮带输送机对接尺寸，可直接接入现有破碎生产线中使用，也可单独作为单机破碎设备完成小规模的物料粉碎作业。
