仿生可动3D打印假肢手臂结构设计

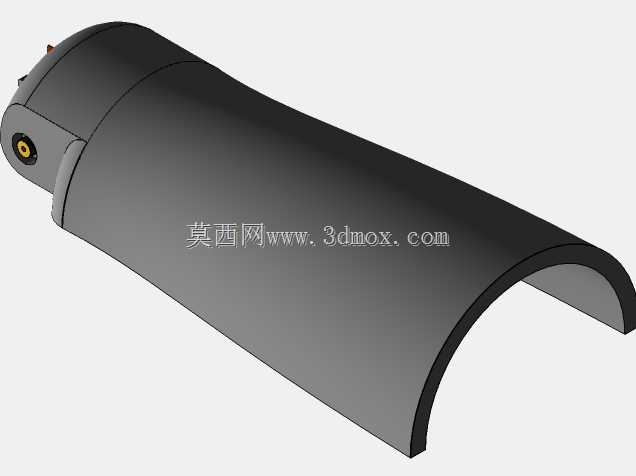

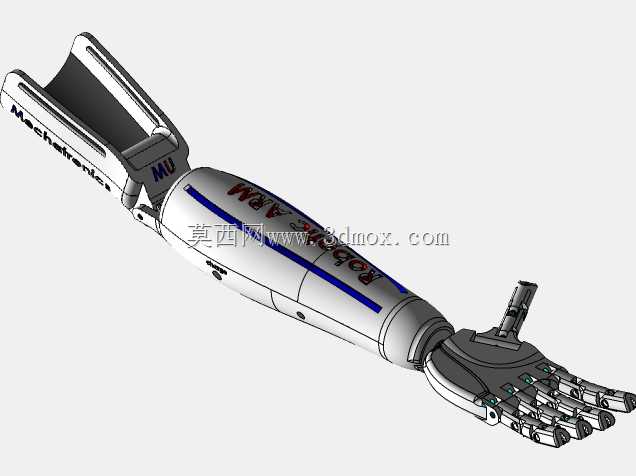

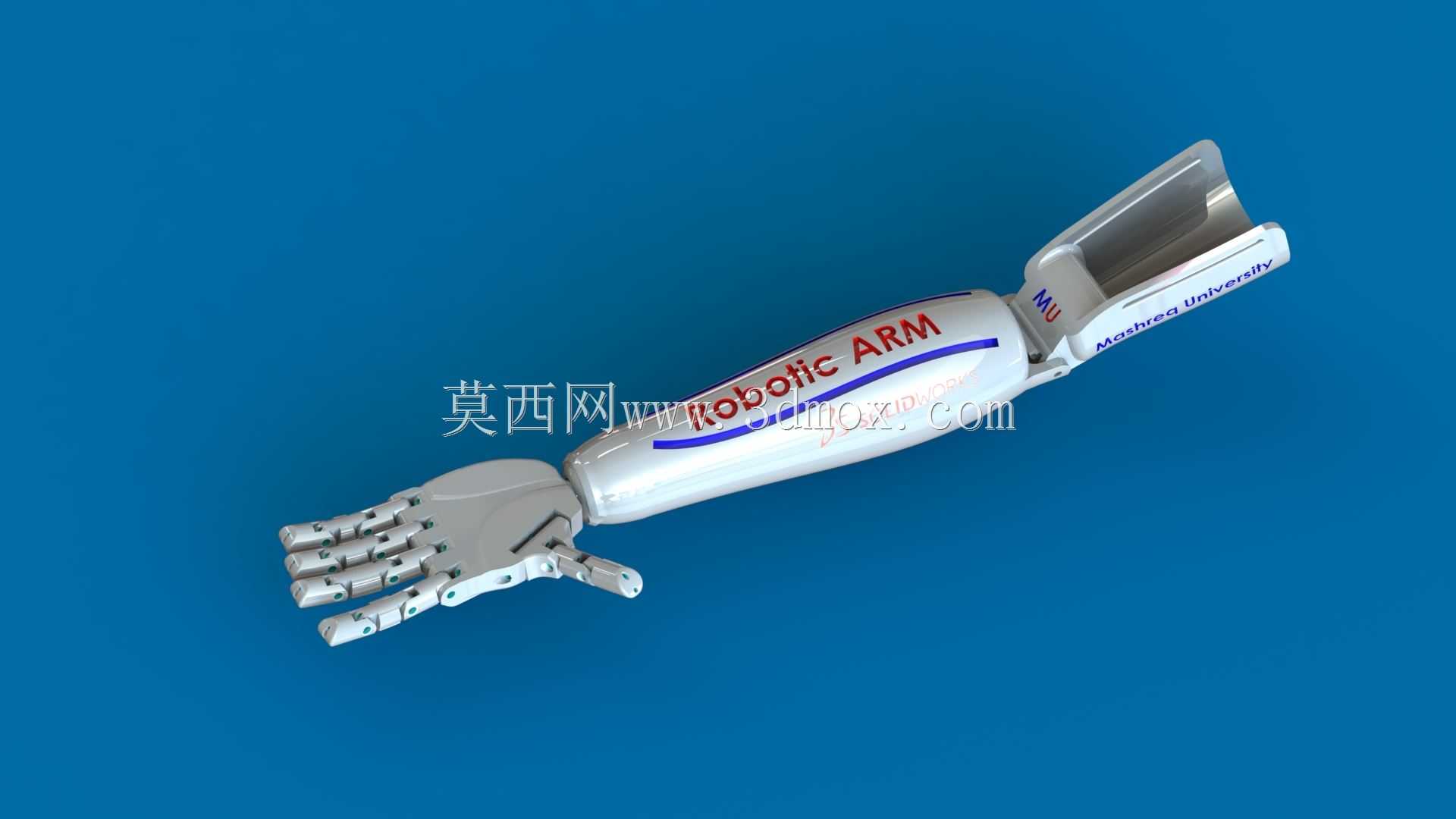

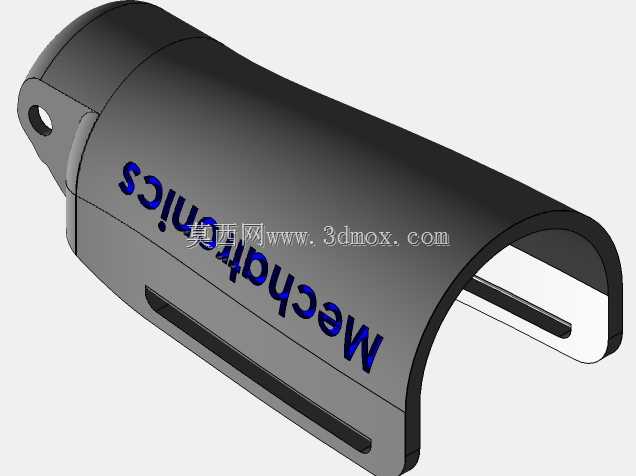

　　这款仿生假肢手臂的设计初衷，是面向上肢截肢群体的日常使用需求，适配前臂截肢的残端安装场景，可覆盖从抓握水杯、持握餐具到操作小型工具、抓取轻薄物件等多数日常生活动作的执行需求，相比传统定制化金属假肢，采用3D打印工艺制作的结构能大幅降低制作成本，同时可根据不同使用者的残端尺寸快速调整适配段的结构参数，无需开模即可完成个性化定制，适配基层康复机构的辅具配发场景。从结构设计逻辑来看，整个手臂分为残端接受腔、前臂主体、腕部连接结构、仿生手指单元四个核心部分，残端接受腔采用贴合人体前臂残端轮廓的内凹曲面设计，内壁预留了柔性衬垫的安装空间，可通过绑带结构将假肢固定在使用者残肢上，接受腔与前臂主体之间设置了角度微调结构，

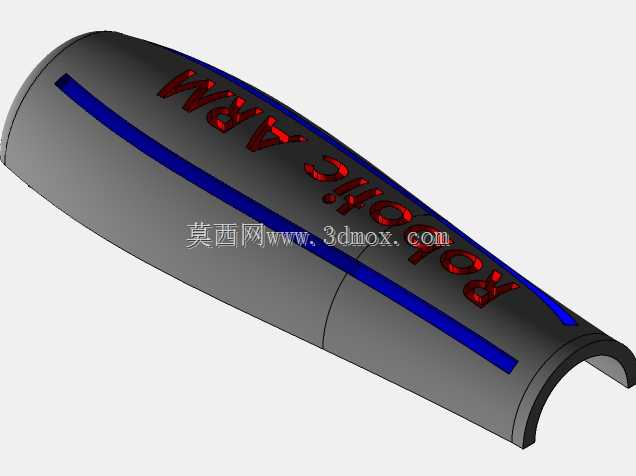

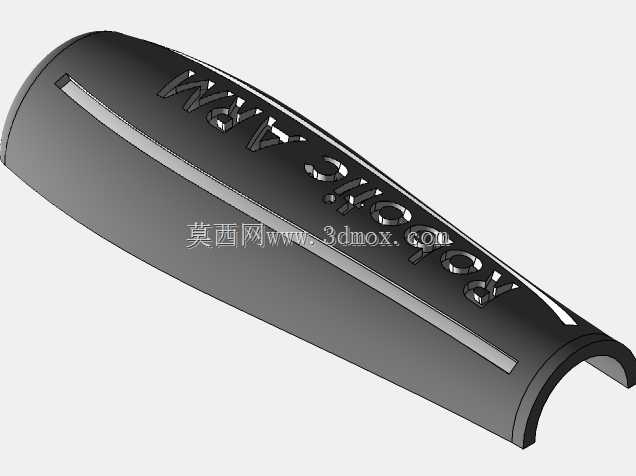

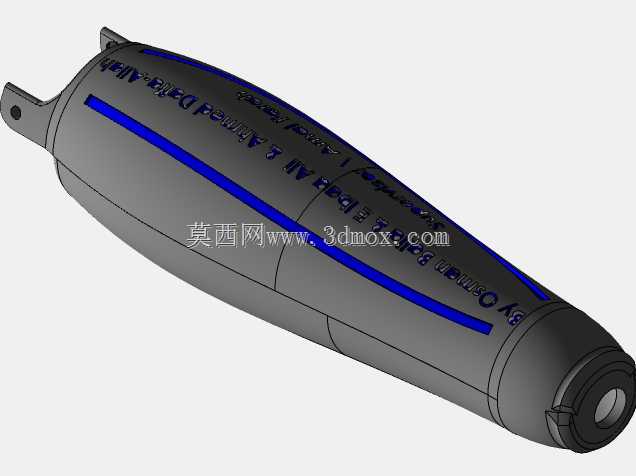

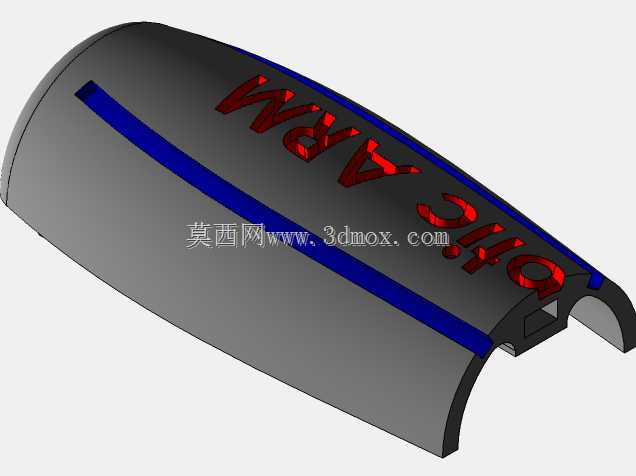

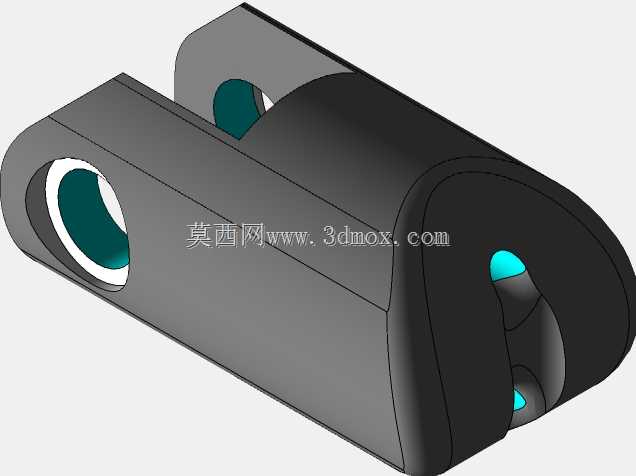

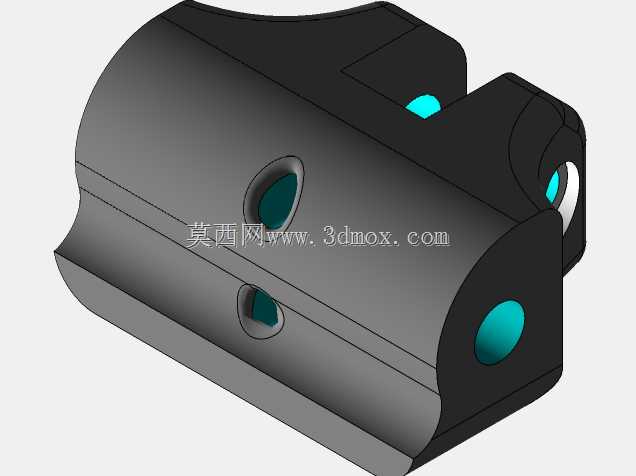

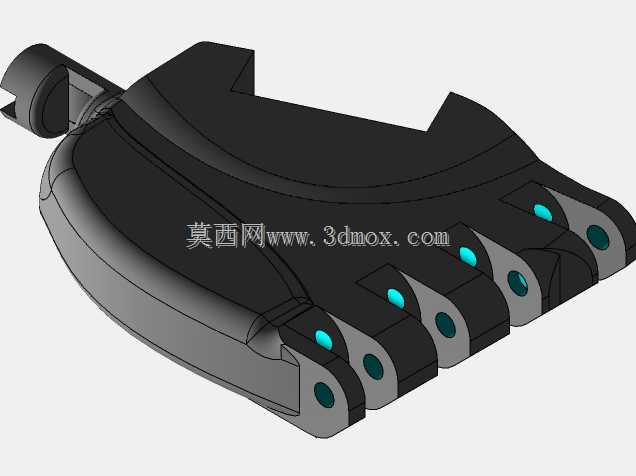

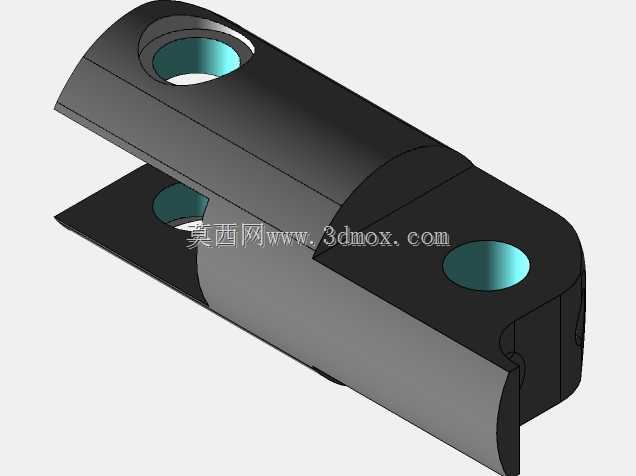

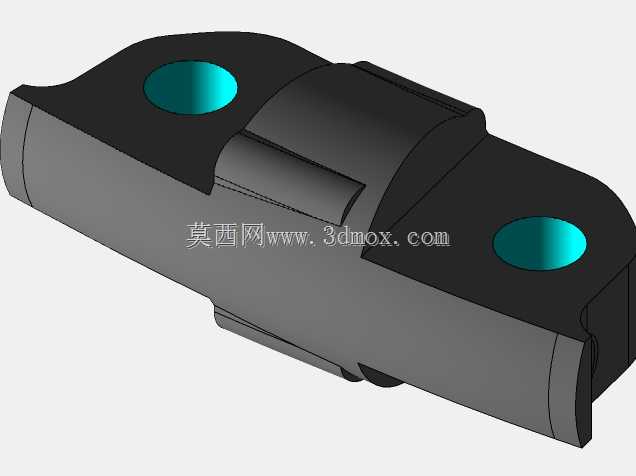

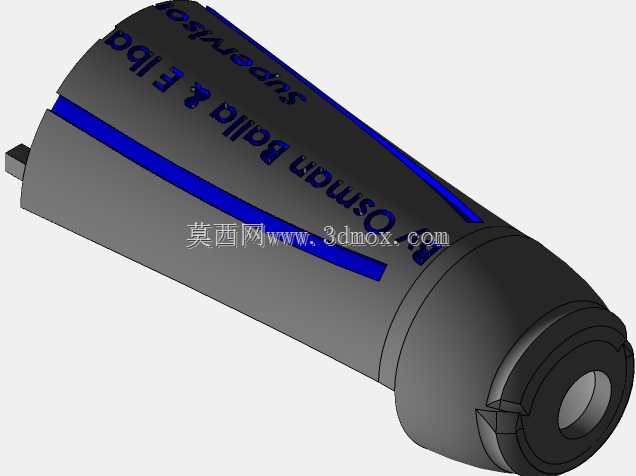

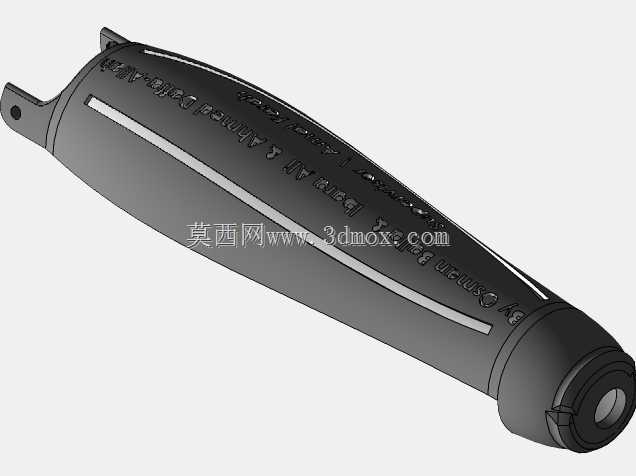

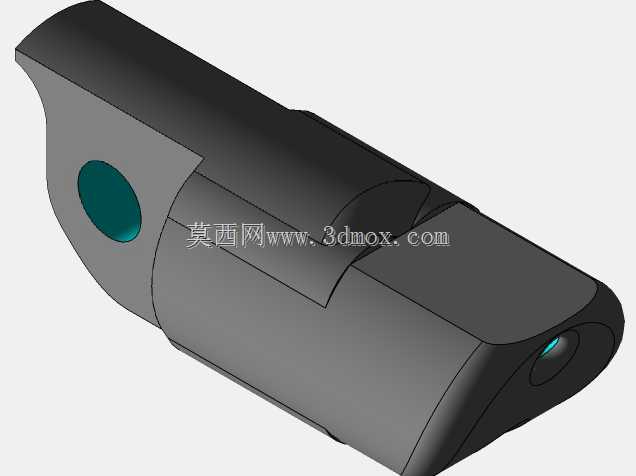

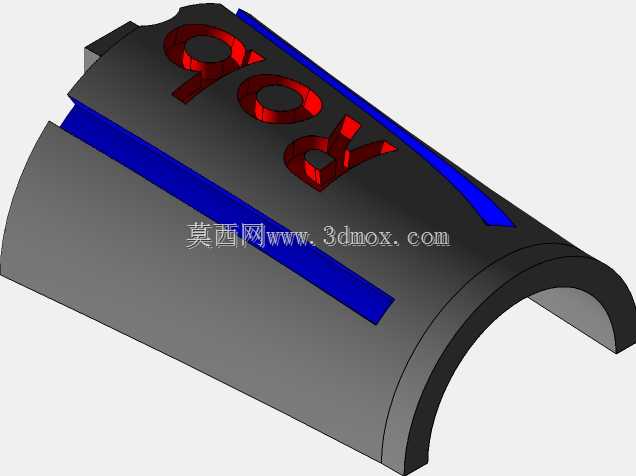

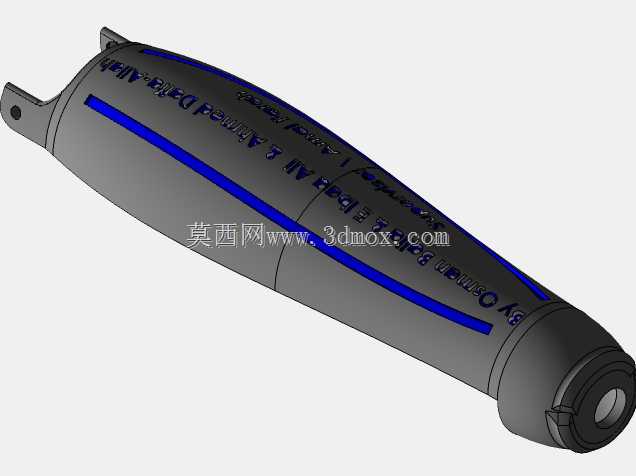

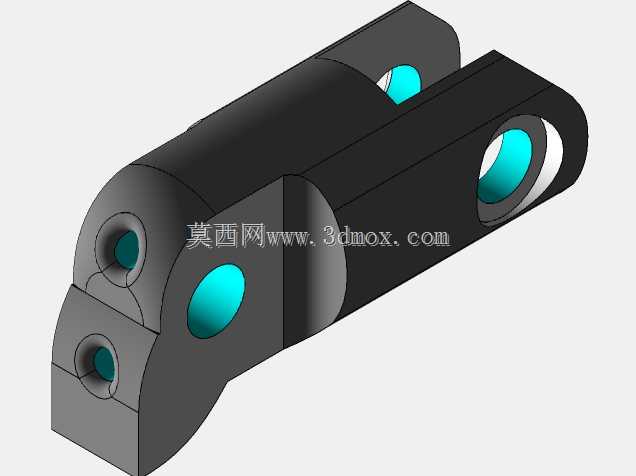

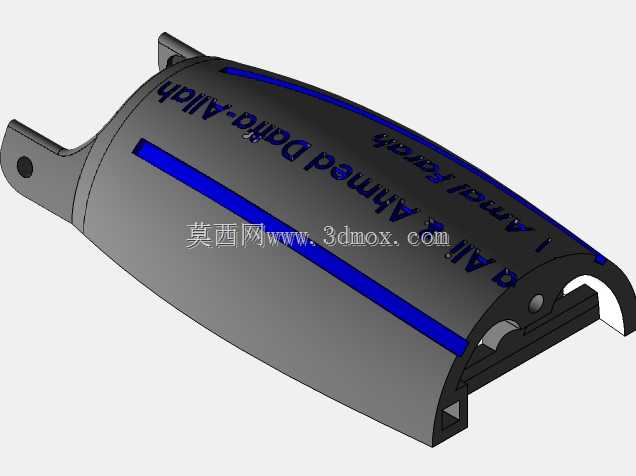

　　可根据不同使用者的残肢姿态调整前臂的初始伸展角度，避免长期佩戴出现的受力不均问题。前臂主体内部预留了传动走线与驱动元件的安装空间，外壳采用流线型曲面设计，既降低了整体重量，也能避免日常使用中棱角剐蹭衣物或周边物件，外壳表面的标识区域可根据使用者需求做个性化涂装，兼顾实用性与心理适配性。腕部结构采用多轴铰接设计，可实现小角度的腕部偏转与旋转动作，配合手指单元的动作可完成拧动瓶盖、翻转物件等需要腕部配合的操作，铰接位置设置了阻尼限位结构，无需额外锁止结构即可保持调整后的腕部姿态，降低结构复杂度的同时提升了使用可靠性。手指单元采用欠驱动仿生设计，五根手指均设置了多段指节铰接结构，每个指节的转动位置都设置了复位弹性件，

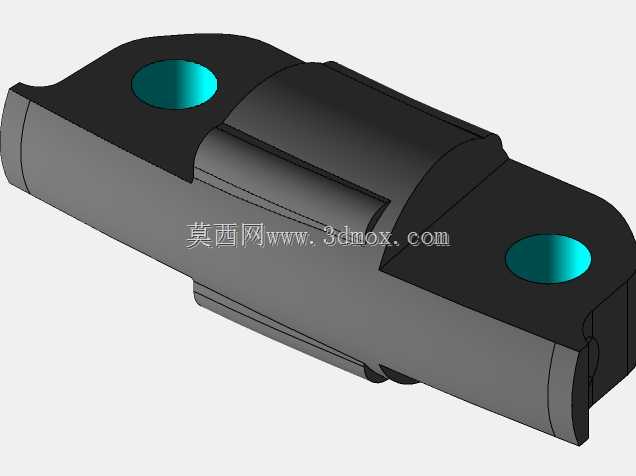

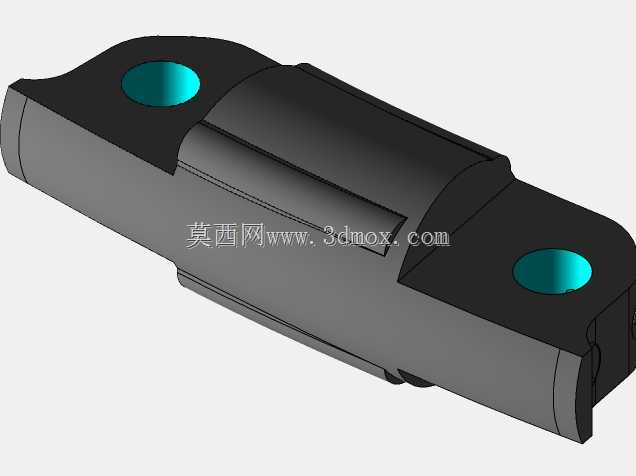

　　单根驱动线索即可带动整根手指完成弯曲抓握动作，抓握过程中指节可根据被抓取物件的外形自动贴合表面，无论是规则形状的水杯、笔杆，还是不规则形状的水果、小型工具，都能实现稳定的包覆抓握，拇指设置了独立的偏转铰接结构，可调整与其余四指的对合角度，实现捏取薄片、持握细杆等精细动作。从安装边界来看，整个假肢的整体长度适配成年男性前臂的平均尺寸，接受腔的内径可通过3D打印参数调整，适配不同粗细的残端，整体重量控制在五百克以内，长期佩戴不会给残肢造成过大的负重压力，所有铰接位置的转轴都采用标准快拆结构，日常维护时无需专用工具即可更换磨损的指节或转轴零件，适配社区康复点的简易维护需求。设计过程中重点考量了3D打印工艺的成型特性，

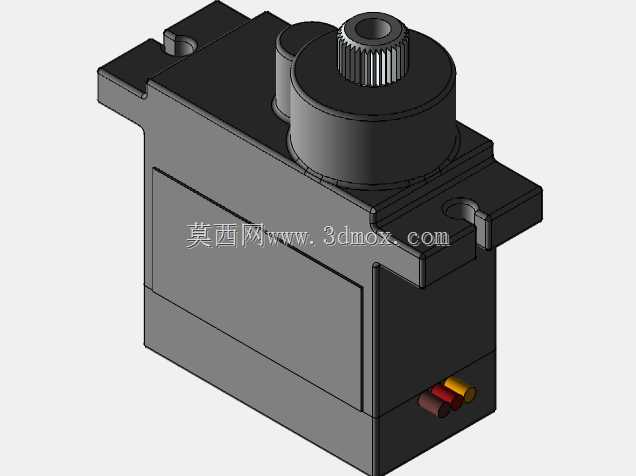

　　所有结构的壁厚都控制在打印工艺可稳定成型的范围内，避免出现大面积悬空结构，无需添加过多支撑即可完成打印，打印完成后仅需简单去除支撑、打磨铰接位置即可完成装配，普通FDM3D打印机即可制作全部结构零件，无需使用工业级打印设备，适合在资源有限的区域推广使用。在功能适配层面，这款假肢可根据使用者需求选择不同的驱动方案，基础版本可采用索控式结构，通过使用者肩部的动作带动牵引线索完成手指的开合动作，无需电子元件即可实现基础抓握功能，成本更低且可靠性更强；进阶版本可在前臂内部安装微型伺服驱动模块，配合肌电传感器识别残肢的肌肉电信号，实现动作的自动控制，适配对操作精度有更高需求的使用者。手指指节的接触面预留了柔性防滑垫的安装槽，粘贴防滑垫后可提升抓握光滑物件时的摩擦力，避免物件滑落，指节端部做了圆角处理，日常接触人体或周边物件时不会造成剐蹭伤害。整个结构的传动路径都做了内嵌设计，所有线索、传动零件都隐藏在前臂外壳内部，日常使用中不会被衣物或外物勾挂，提升了使用的安全性，外壳的拼接位置采用卡扣加螺丝的双重固定结构，既方便拆开维护内部零件，也能避免日常使用中外壳意外开裂脱落。
