仿人步行双足机器人结构设计方案

项目分类:机器人 发布时间:2022-05-30 ID:643470
  • 仿人步行双足机器人结构设计方案
  • 仿人步行双足机器人结构设计方案
  • 仿人步行双足机器人结构设计方案
  • 仿人步行双足机器人结构设计方案
  • 仿人步行双足机器人结构设计方案
  • 仿人步行双足机器人结构设计方案
  • 仿人步行双足机器人结构设计方案
  • 仿人步行双足机器人结构设计方案
  • 仿人步行双足机器人结构设计方案
  • 仿人步行双足机器人结构设计方案
  • 仿人步行双足机器人结构设计方案
  • 仿人步行双足机器人结构设计方案

  这款双足步行机器人的结构设计,核心围绕仿人步态的运动逻辑展开,在关节自由度分配上,参考人体下肢运动的生理特征,在髋、膝、踝三个核心运动节点分别设置对应转动副,髋部配置两个正交方向的转动自由度,可实现腿部前后摆动与侧向开合动作,匹配行走过程中的重心侧向调整需求;膝关节设置单自由度转动副,转动角度范围限制在0到135度区间,避免过位运动造成结构干涉,同时在关节处设置机械硬限位,无需依赖电控程序即可防止运动超限;踝部分别设置俯仰与侧翻两个自由度,可在足部触地时自适应调整接触面角度,抵消地面不平整带来的姿态偏差,提升行走过程的稳定性。

  从实际应用场景来看,该结构可适配科普教育场景下的机器人教学演示,帮助学习者理解双足步态的运动学原理,也可作为3D打印制作的开源机器人载体,供爱好者二次开发加装传感器、控制模块,拓展避障、人机交互等功能;在结构设计阶段,就充分考虑了3D打印工艺的成型特性,所有零部件的壁厚均设置在1.8到2.5mm区间,既保证打印件的结构强度,又避免壁厚过大造成的打印翘曲、耗材浪费问题,同时所有装配孔位均预留0.2mm的装配公差,适配FDM打印的精度误差,无需二次打磨即可完成组装。

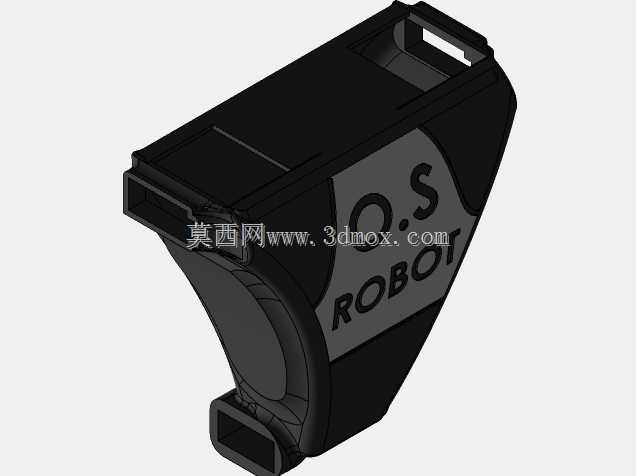

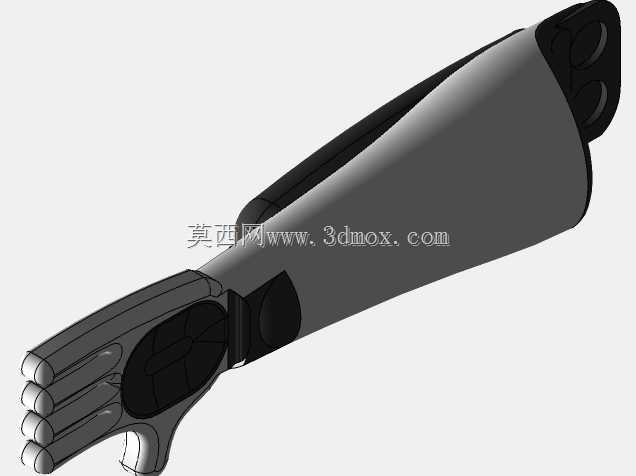

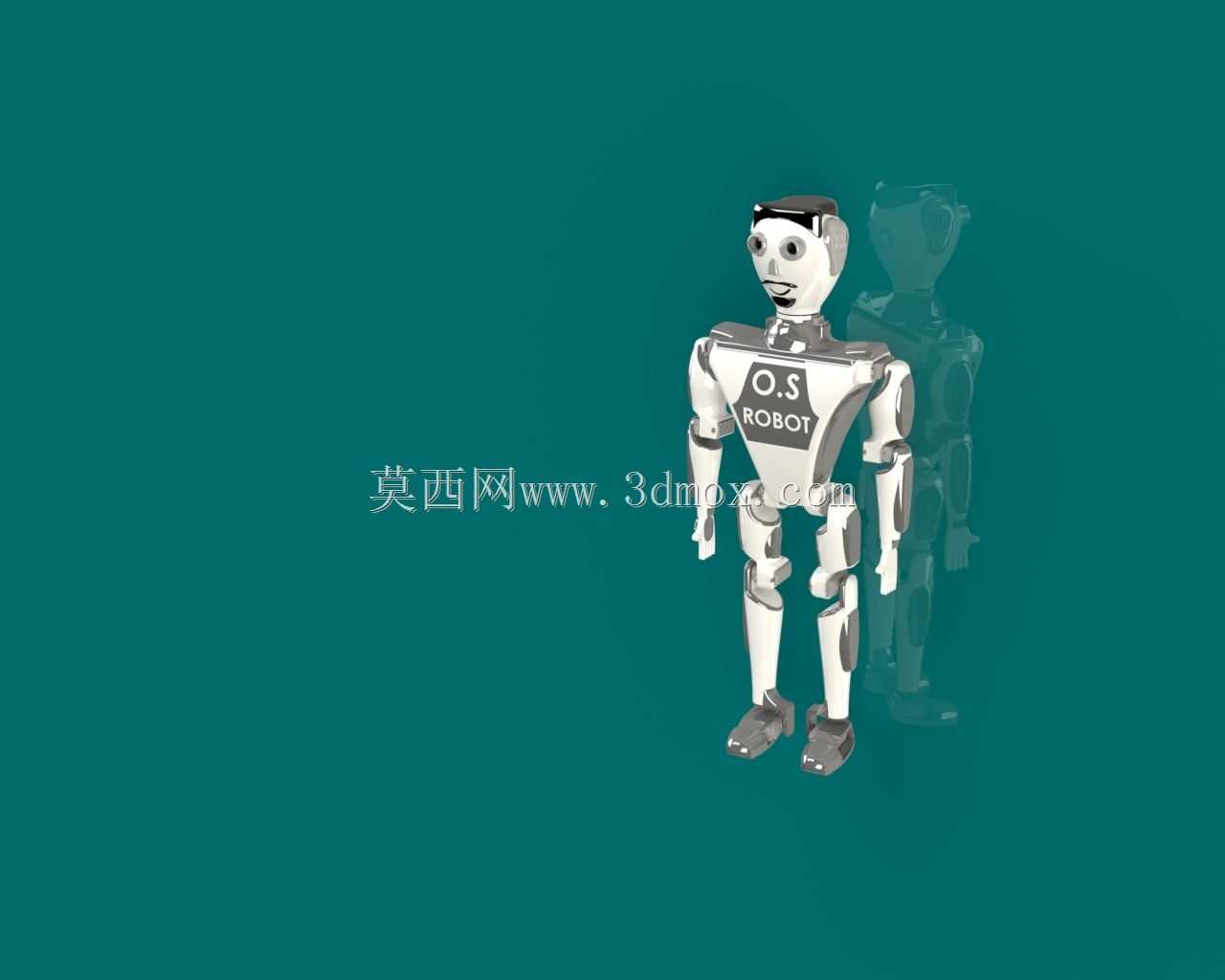

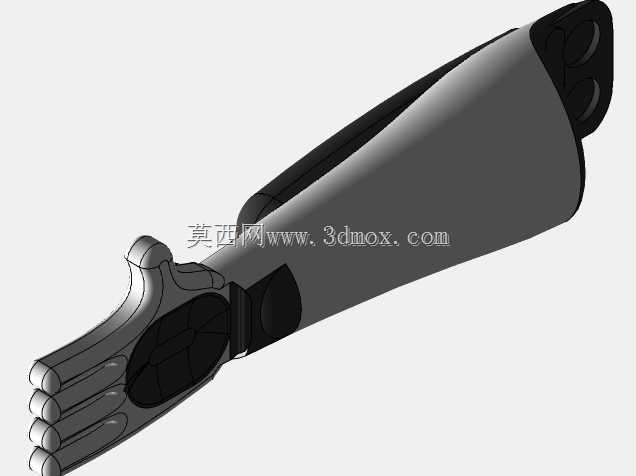

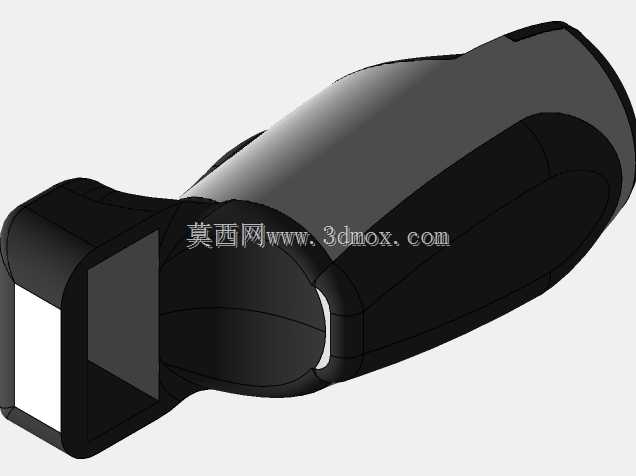

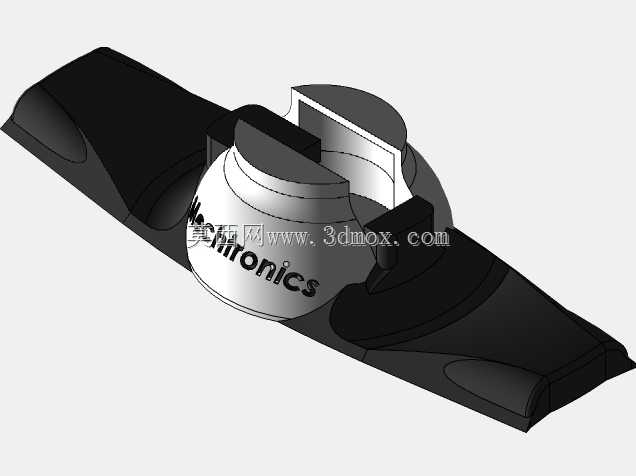

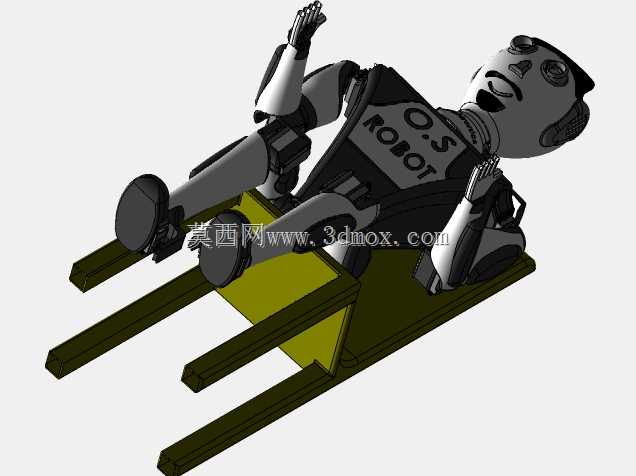

  外形尺寸方面,整机直立状态下高度控制在220mm左右,肩宽设置为90mm,足部长宽尺寸为45mm30mm,整体重心落在足部支撑面的中心区域,静态放置时的稳定倾角可达15度,不会发生侧翻;安装边界上,躯干内部预留了30mm40mm*20mm的空腔,可容纳常规尺寸的舵机控制板、锂电池模块,躯干背部设置有通用安装孔位,可拓展加装机械臂、视觉传感器等外设,上肢部分的肩关节、肘关节同样设置转动自由度,可配合下肢步态完成摆臂平衡动作,进一步提升行走时的姿态自然度。

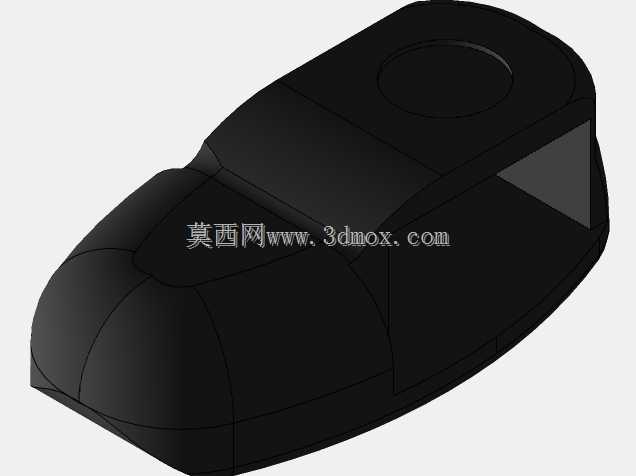

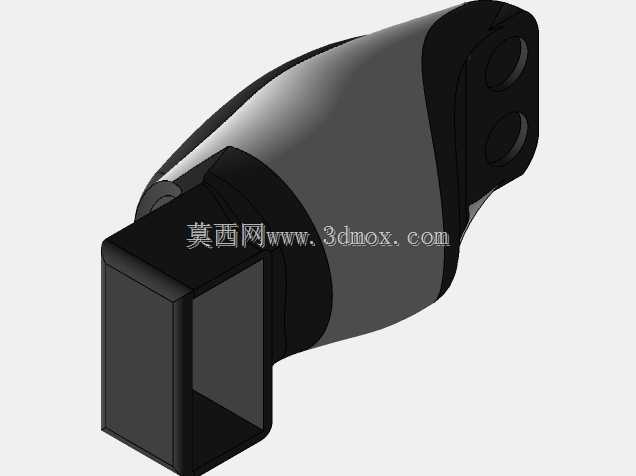

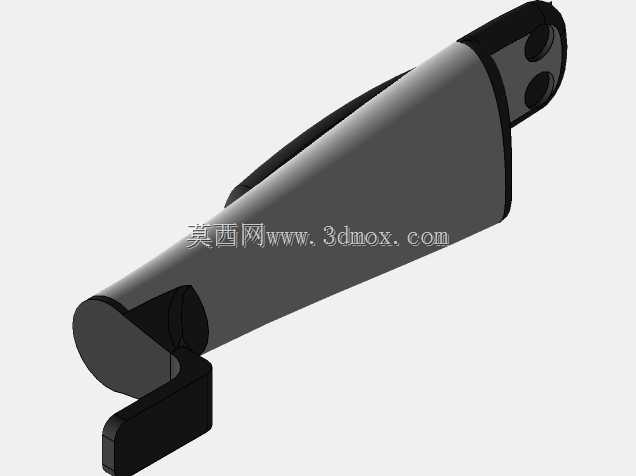

  关节连接结构采用舵机直驱加连杆传动的组合方案,膝关节处采用对称式连杆布局,将舵机输出的扭矩均匀传递到小腿结构,避免单侧受力造成的关节磨损,所有转动副位置均设计有自润滑轴套安装位,可加装铜套或者PTFE轴套降低转动摩擦,提升关节运动的顺滑度与使用寿命;足部底面设计有防滑垫安装槽,可粘贴1mm厚的橡胶防滑垫,增加与地面的摩擦力,避免行走过程中出现打滑侧移的问题。

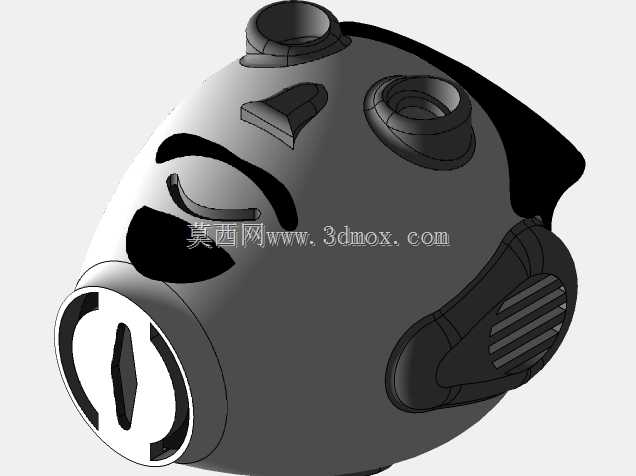

  在结构减重设计上,躯干与四肢的非受力区域均做了镂空处理,在保证整体结构刚性的前提下,将整机重量控制在350g以内,降低步行过程中舵机的负载压力,同时镂空区域也可作为走线通道,将舵机连接线、传感器线材从结构内部穿过,避免线材外露造成的运动干涉与外观杂乱问题;头部结构采用模块化设计,通过颈部转动副与躯干连接,可实现左右转动动作,预留的摄像头安装位可加装微型摄像头模块,拓展视觉识别功能。

  设计过程中通过运动学仿真验证了步态周期内的结构干涉情况,对腿部摆动过程中与躯干、另一侧腿部的间隙做了反复调整,在最大步幅30mm的行走状态下,各部件之间的最小间隙保持在2mm以上,不会出现运动卡滞的问题;同时对整机的重心变化轨迹做了优化,在行走过程中重心的上下波动幅度控制在5mm以内,降低步行过程中的能量损耗,提升续航表现。
