曲面结构握持式连接手柄设计方案

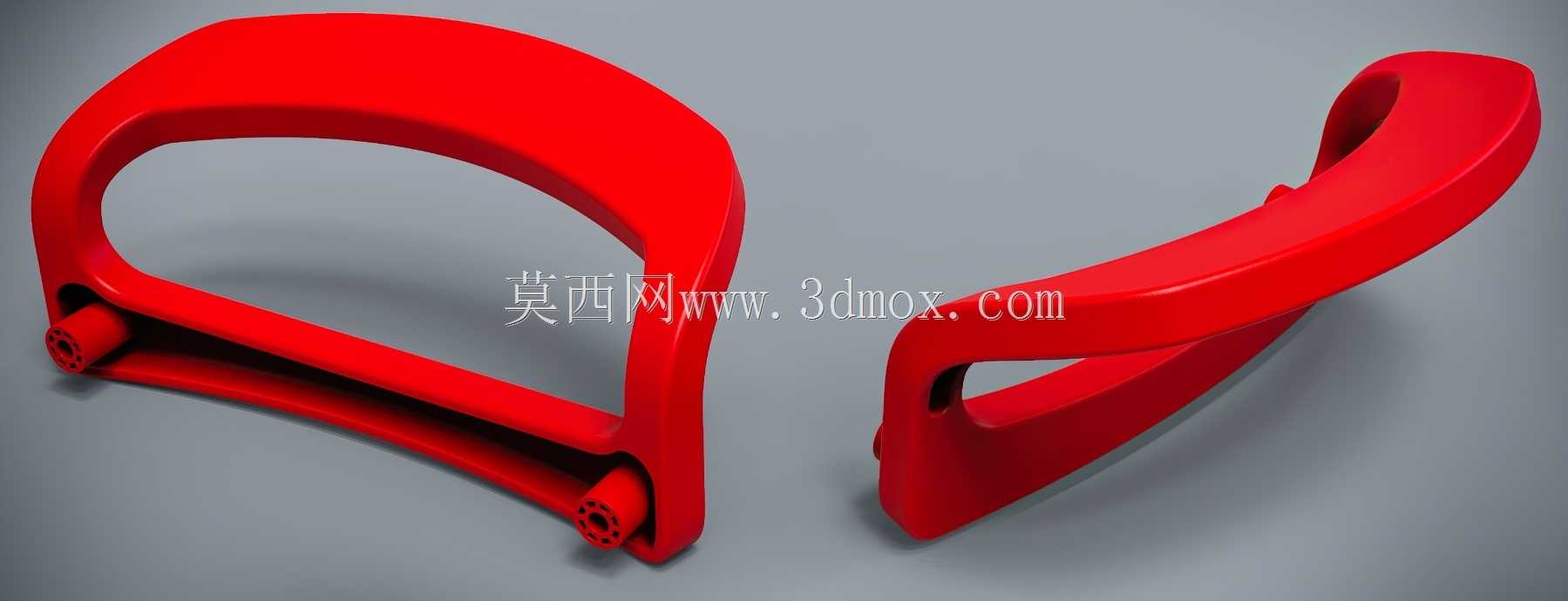

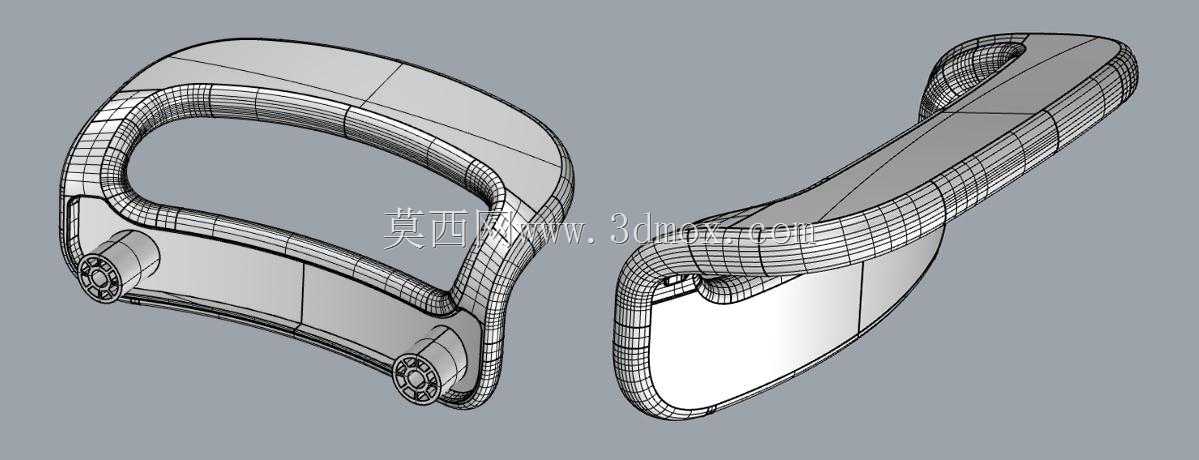

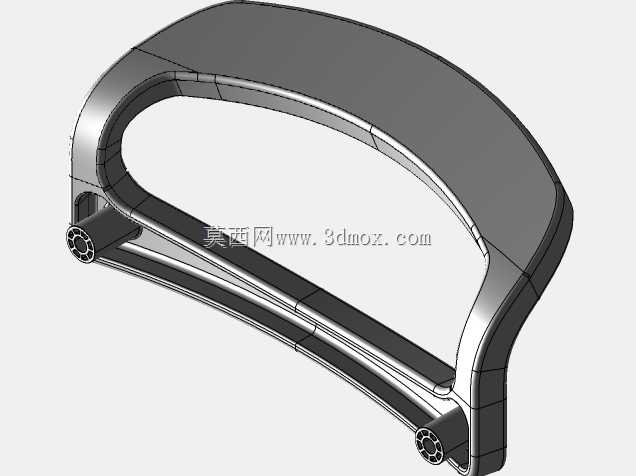

该曲面手柄结构主要应用于各类需要手动施力操作的机械装备、工装夹具、便携作业工具等场景中，作为操作人员与设备之间的力传递交互部件，承担着承载操作拉力、扭力，定位开合部件，传递操作动作的核心作用，在手动锁紧机构、快拆连接组件、便携设备提握结构中都能见到这类结构的应用。从功能特性来看，该手柄采用一体化曲面流线造型，整体为闭合式C型框架结构，两端设置带安装孔的铰接基座，可通过销轴与设备主体实现转动连接，中部的弧形握持区域完全贴合人手自然握持时的掌部轮廓，能够在操作人员施力时均匀分散接触面压力，避免长时间操作产生的局部硌压不适感，同时曲面过渡的大圆角结构能够有效消除应力集中点，在承受大载荷扳动、提拉操作时不会出现局部应力过载断裂的问题。在设计思路上，该结构优先考虑人机交互的操作舒适度与结构受力的合理性，整体轮廓通过多段曲率连续的曲面拼接成型，没有突兀的棱角与折边，握持区域的截面采用符合人体工学的变厚度设计，在掌根贴合位置适当加宽加厚提升承托感，在手指抓握位置收窄轮廓提升抓握摩擦力，两端的安装基座做了局部加厚与加强筋过渡处理，铰接孔位置设计了同轴的衬套安装位，可配套耐磨衬套降低铰接转动时的磨损量，延长部件的实际使用寿命。从安装边界来看，该手柄的整体外轮廓宽度适配成年人单手握持的尺寸范围，两端铰接孔的中心距匹配常规手动操作机构的转动行程需求，安装后手柄绕铰接点转动时不会与周边的设备壳体、其他零部件产生运动干涉，转动角度范围能够覆盖锁紧、解锁两个极限工位的操作需求，铰接孔的孔径尺寸适配标准规格的连接销轴，不需要额外定制非标连接件即可完成装配，整体结构壁厚均匀，既能够满足结构强度要求，也适配注塑、压铸等批量成型工艺的生产要求，成型后不需要大量的后处理工序即可直接投入装配使用。
