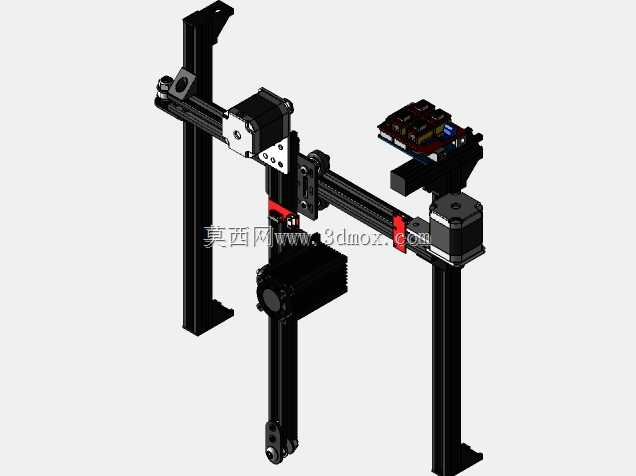

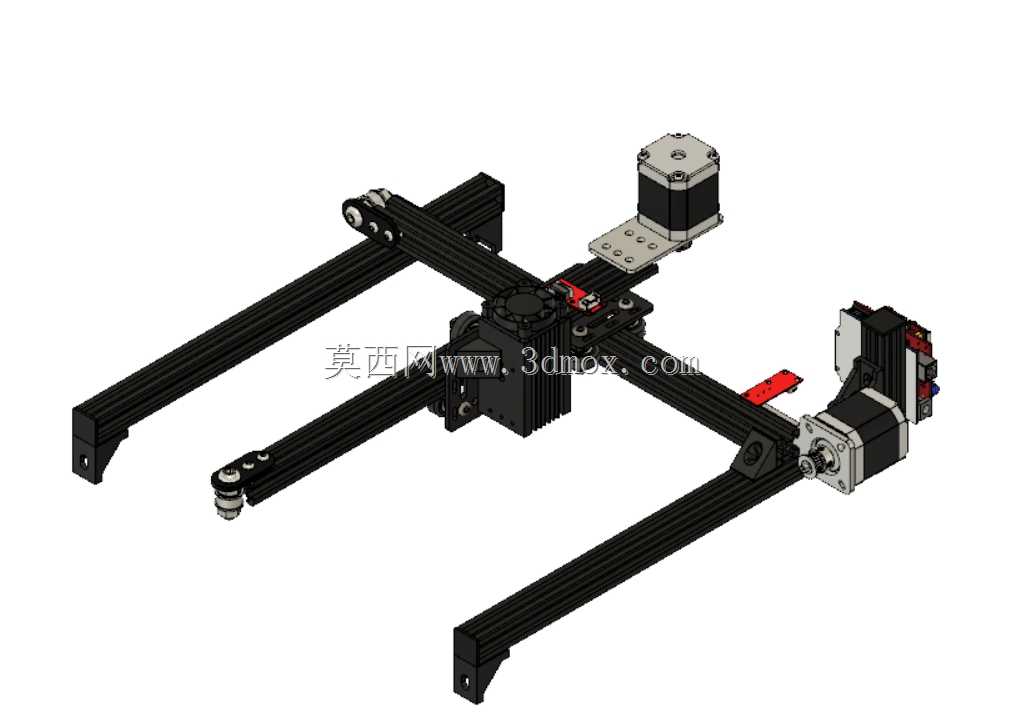

龙门式激光雕刻执行运动机构

该机构是面向桌面级激光雕刻作业场景开发的核心运动执行载体，主要适配小型非金属材质的精细雕刻加工需求，可覆盖个人DIY创作、小批量文创产品打样、教学实训加工、小型广告标识制作等多类应用场景，能够在薄木板、亚克力、皮革、卡纸、双色板等常见易加工材质表面完成图案刻蚀、文字标刻、简单轮廓裁切等作业，填补了小型加工场景下大型雕刻设备占地大、成本高、操作门槛高的使用空白。从实际用途来看，该机构作为激光雕刻设备的核心运动承载部分，负责搭载激光发射头完成X、Y两个轴向的精准平面位移，通过双轴的协同运动配合激光头的功率输出，实现预设路径上的精准加工，区别于传统悬臂式运动结构，该龙门式的布局能够在同等占地尺寸下获得更大的有效加工幅面，同时运动过程中的结构刚性更优，高速运动下的抖动量更小，能够保障长时间连续加工的精度稳定性。在功能特性层面，该机构采用三组步进电机分别驱动对应轴向的传动组件，X轴方向采用双侧边同步带传动布局，两侧传动带通过横梁结构实现刚性同步，避免单侧边传动带来的横梁偏摆问题，Y轴方向传动组件集成在移动横梁上，直接带动激光头安装座完成前后方向的位移，各轴向均配置了对应的限位触发结构，能够在机构运动到行程边界时触发信号停止进给，避免硬碰撞造成的结构损坏；机架整体采用标准工业铝型材拼接搭建，型材自带的T型槽结构既能够降低整体装配的调试难度，也方便用户后续根据自身需求拓展安装风冷组件、排烟管路、工件压持夹具等附属配件，激光头安装位置预留了通用的安装孔位，可适配不同功率规格的点状激光发射模组，无需额外做转接结构即可完成装配。从设计思路来看，该结构优先兼顾了加工稳定性与装配便捷性，整体没有采用复杂的一体化铸造或机加工机架，全部采用标准件加少量定制机加工连接块的组合方案，大幅降低了生产制造成本与组装调试的门槛，各传动轮系的张紧结构均设计为可调节式，用户在长期使用出现传动带松弛的情况时，无需拆解整体结构即可快速完成张紧度调整，有效延长设备的维护周期；走线位置预留了对应的拖链安装空间，能够将电机供电线、激光头控制线全部收纳在拖链内部，避免运动过程中线路反复弯折造成的线材破损，也防止线路剐蹭加工区域造成安全隐患。在外形尺寸与安装边界层面，该机构整体采用对称式龙门布局，三个支撑脚分别布置在机架的三个端点位置，放置时仅需要保证支撑脚所在的平面水平即可，不需要额外做大面积的台面固定，有效加工区域覆盖机架内侧的全部矩形范围，安装时需要在机构下方预留对应尺寸的平整加工台面，用于放置待加工工件，同时需要在激光头对应的垂直方向预留足够的焦距调节空间，保障激光头能够根据不同材质的加工需求调整到合适的工作高度，整体外轮廓没有向外突出的尖锐结构，放置在常规桌面即可完成部署，不需要额外占用过大的操作空间。
