轻量化桌面级FDM3D打印机结构设计方案

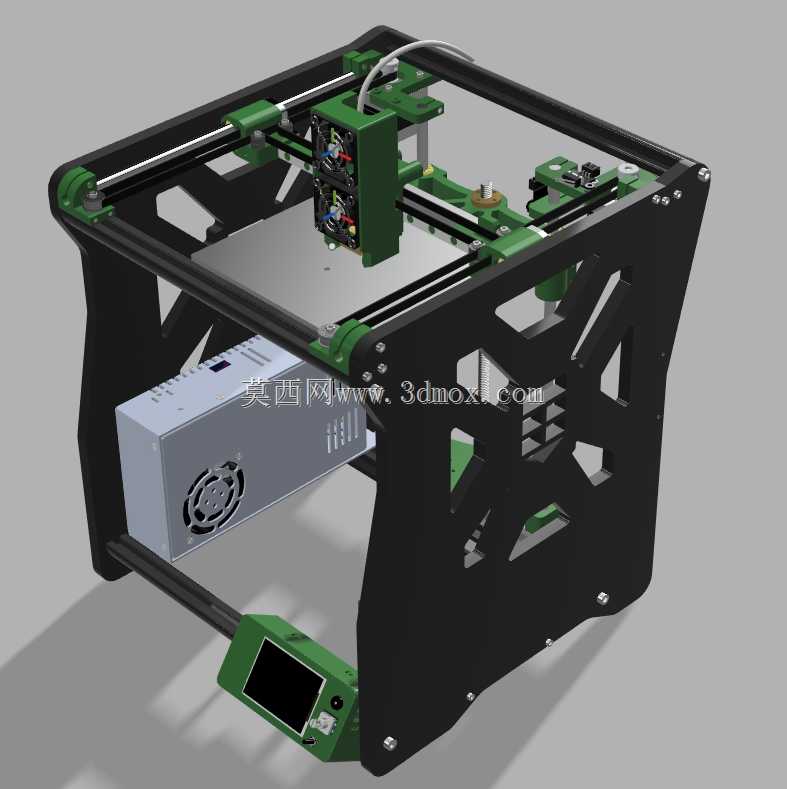

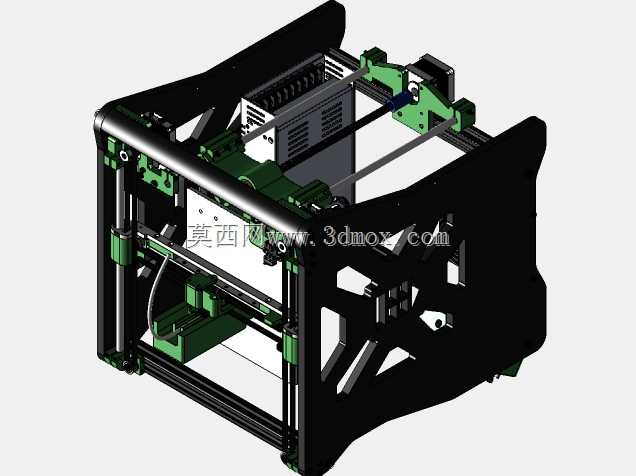

　　这款桌面级增材制造设备的结构设计，核心围绕个人DIY场景下的快速搭建需求展开，整体框架采用镂空式钣金折弯结构，在保证整体刚性的前提下尽可能压缩整机自重，框架两侧的镂空减重槽经过受力校核，可抵消X轴运动组件高速移动时产生的侧向倾覆力矩，避免打印过程中出现框架共振导致的层纹偏移问题。运动系统采用CoreXY结构布局，X、Y轴传动同步轮直接集成在框架顶部安装位，省去了额外的转接支架，传动皮带的张紧调节结构设置在Y轴移动端侧方，无需拆解外框即可完成皮带张力校准，日常维护的操作门槛大幅降低。Z轴传动采用单丝杆搭配双侧光杆导向的布局，丝杆安装位与打印平台中心重合，可减少平台升降过程中的偏载力矩，避免长时间使用后出现平台倾斜、层厚不均的问题。

　　打印平台采用模块化快拆设计，平台支撑板与Z轴滑台通过卡扣结构连接，更换不同类型的打印面板时无需重新调平，可适配不同耗材的打印附着力需求。设备控制端集成在框架前侧下方，触控屏操作面板向外倾斜15度安装，符合桌面放置时的人体操作视角，操作人员无需俯身即可完成参数调整、打印任务启停操作。电源模块内置在框架左侧空腔内，电源散热风道与设备主腔体做了隔离设计，避免电源风扇的气流扰动打印腔体内的温度场，减少ABS等易翘曲耗材打印时的边角翘曲风险。挤出机构采用近程直接挤出设计，挤出机安装在X轴滑台上，缩短了耗材送料路径，可柔性耗材的打印过程中减少送料阻力，降低堵头、断料的故障概率。整机的安装边界充分考虑个人桌面的使用场景，

　　整机占地尺寸控制在常规书桌的可用范围内，框架底部预留了减震脚垫安装位，可抵消运动部件产生的振动传递到桌面，避免桌面共振影响打印精度。所有结构件的安装孔位都做了对位设计，组装过程中可通过定位孔快速对齐部件，无需复杂的工装夹具即可完成整机组装，适合个人爱好者自行加工制作。走线槽集成在框架型材的内侧凹槽内，所有运动部件的线缆都通过拖链收纳，避免线缆外露干涉运动路径，同时也提升了整机外观的整洁度。散热风道针对挤出头热端做了定向导流设计，冷却风直接吹向耗材挤出位置，可保证耗材挤出后快速冷却定型，提升悬垂结构的打印质量。
