高功率LED散热冷却装置结构设计

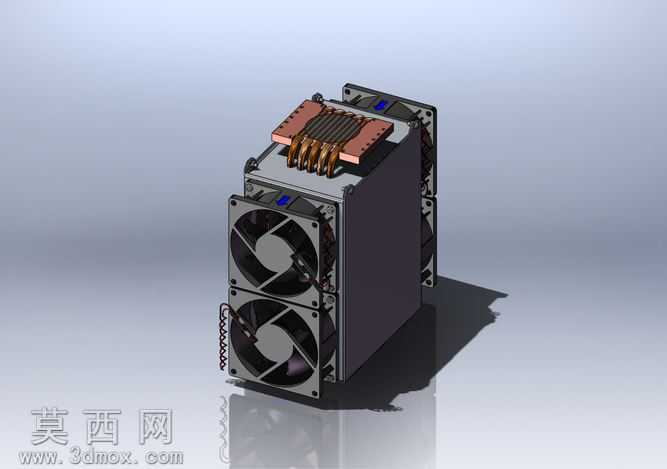

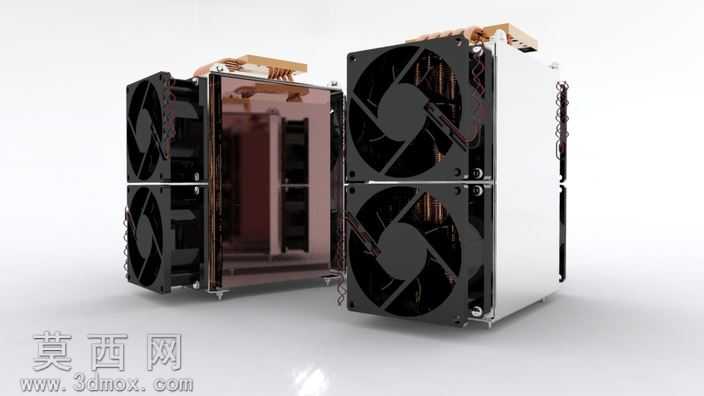

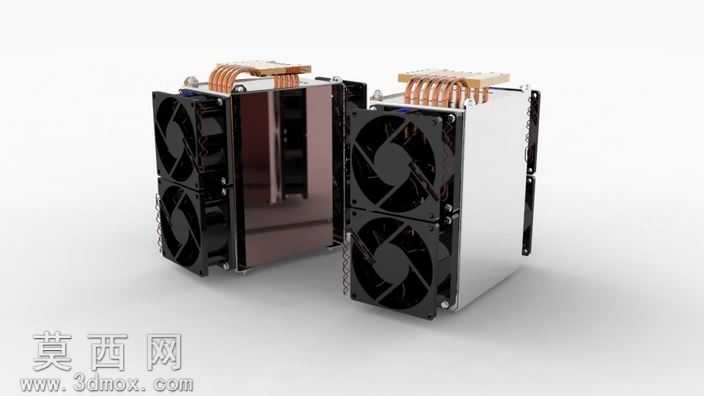

本作品为针对高功率LED、激光类发热器件设计的散热冷却装置，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循机械装配的公差配合逻辑，对每一个零部件的尺寸、装配约束关系进行精准定义，确保模型可直接用于后续的工程图导出、结构仿真验证以及加工工艺参考。模型整体采用模块化设计思路，核心换热区域采用纯铜材质基座与多根折弯热管组合，建模时还原了热管的弯折弧度、与铜基座的焊接贴合面结构，铜基座表面做了平整化处理，保证与发热器件的接触面积最大化，降低接触热阻。散热侧采用双轴流风扇堆叠布局，建模时完整还原了风扇的扇叶曲面弧度、边框安装孔位、供电引线的走线结构，风扇与散热主体之间通过标准螺丝孔位实现固定装配，装配约束完全匹配实际安装逻辑。装置主体的散热鳍片部分采用密齿型结构设计，建模时对鳍片的间距、厚度做了参数化设定，可根据不同散热功率需求快速调整鳍片参数，鳍片与热管之间采用穿片工艺的结构还原，保证热传导路径的结构合理性。模型还预留了4组快接式流道接口，可兼容水冷循环的扩展需求，接口部分做了密封槽的结构设计，还原了实际使用中的密封装配要求。渲染阶段采用金属质感材质库，铜质部件赋予紫铜抛光材质，准确表现铜材的金属色泽与导热属性，风扇外壳赋予阻燃ABS哑光材质，鳍片部分赋予铝合金阳极氧化材质，不同材质的粗糙度、反光度参数经过反复调试，渲染出的效果图可清晰区分不同部件的材质属性，同时通过光影设置突出装置的结构层次，清晰展现热管排布、风扇布局、流道接口的位置关系。整体设计兼顾风冷与水冷扩展的双重需求，结构紧凑合理，安装孔位符合通用散热模组的安装标准，可直接适配多数高功率LED、小型激光器件的散热场景，建模过程中对所有易干涉部位做了间隙校验，确保各运动部件、装配部件之间无结构干涉，模型的每一个特征都保留了完整的建模历史，方便后续使用者根据实际需求修改尺寸参数，调整散热功率匹配不同的发热器件。
