参数化直齿圆柱齿轮三维结构设计

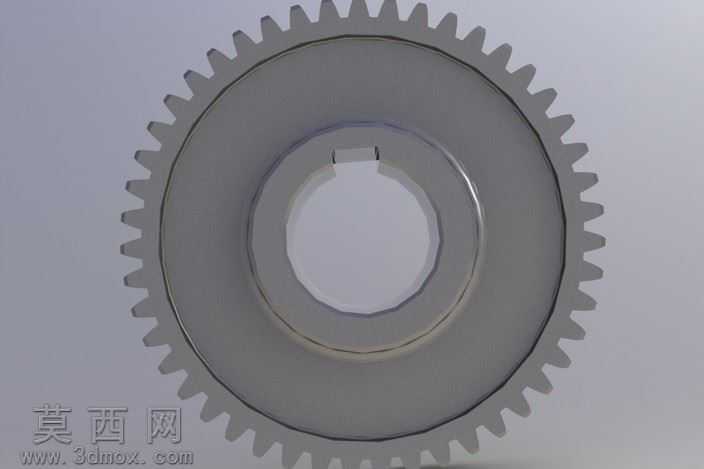

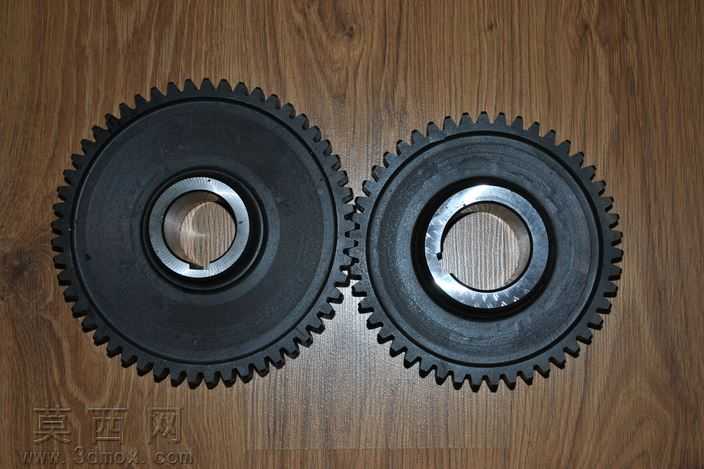

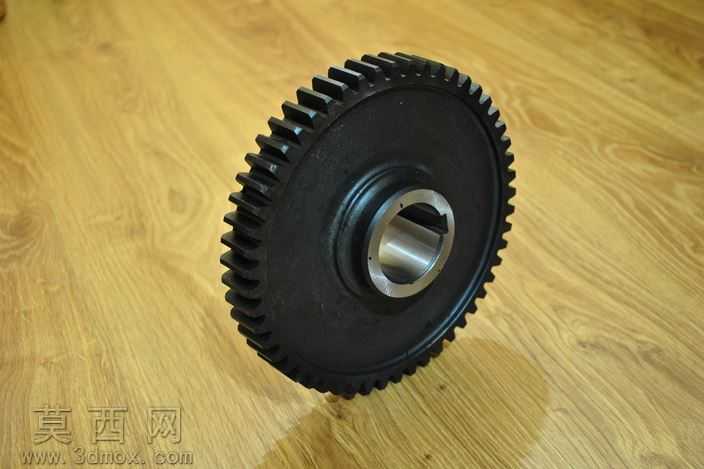

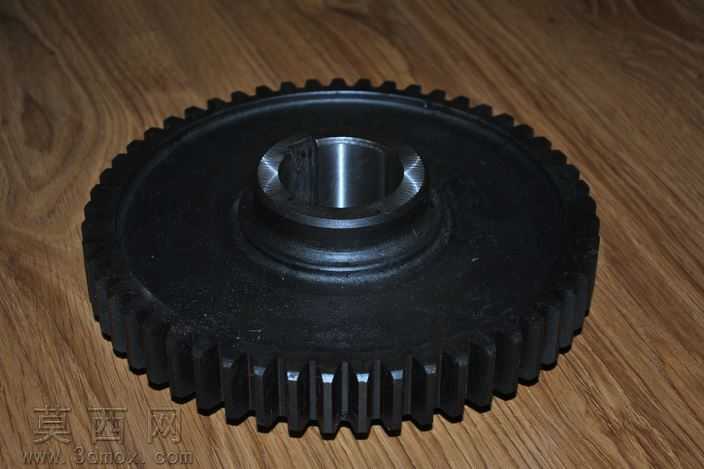

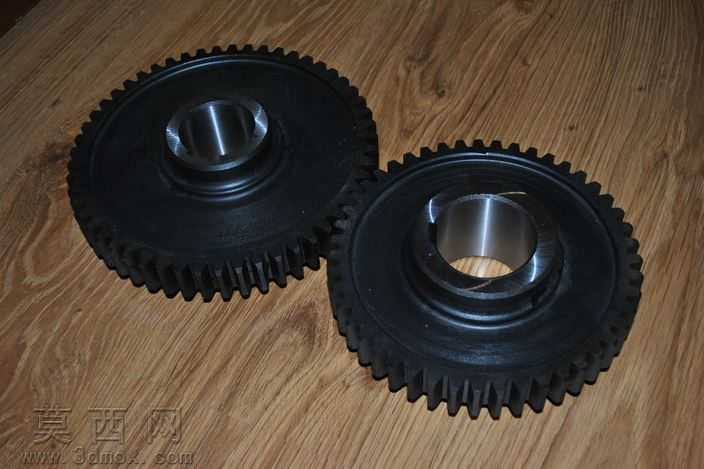

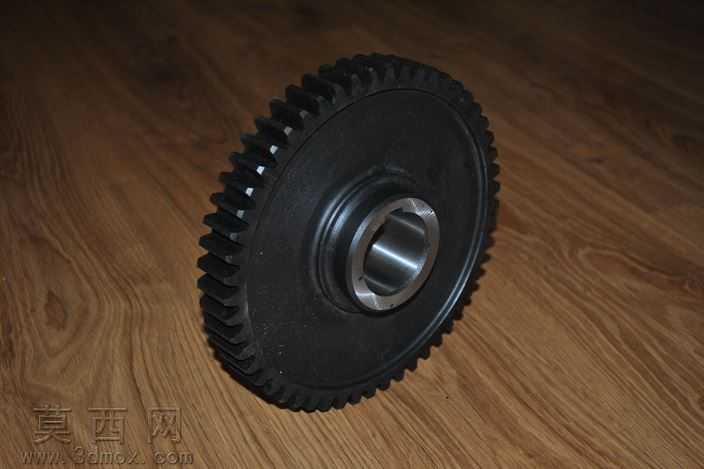

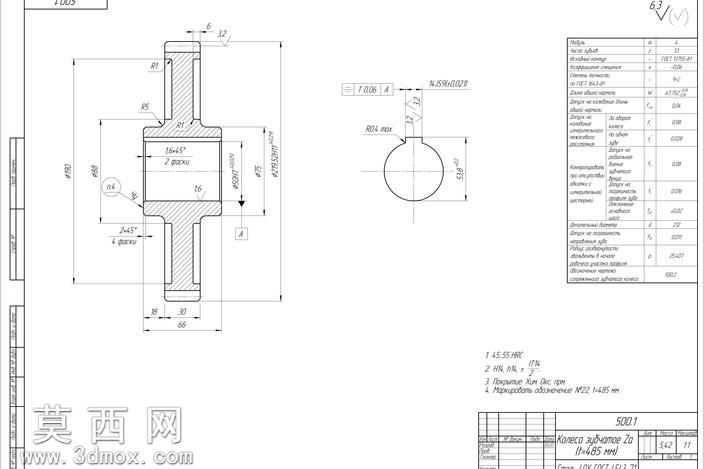

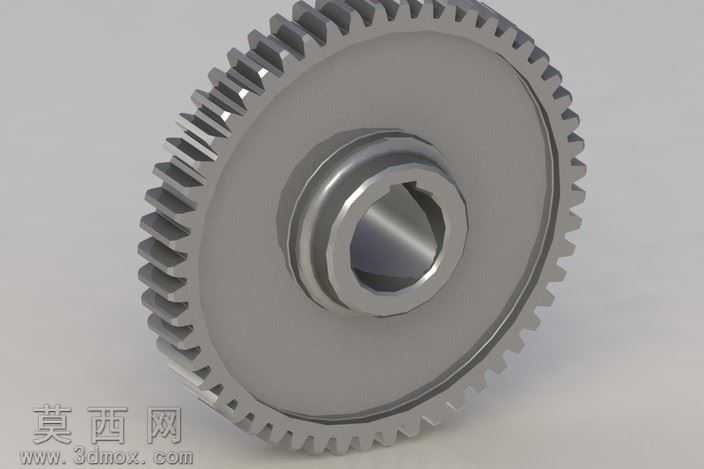

本作品为标准参数化直齿圆柱齿轮的三维设计成果，建模阶段以机械设计手册中渐开线圆柱齿轮的齿廓生成规范为核心依据，首先确定齿轮的核心设计参数：齿数z=53，模数m=4，基准孔直径为50H7，基于参数化建模逻辑先绘制齿轮的分度圆、齿顶圆、齿根圆基准曲线，通过渐开线方程精准生成单侧齿廓曲线，经镜像、阵列操作完成全部轮齿的齿形构建，保证每个轮齿的齿形精度、齿距误差控制在机械传动设计允许的公差范围内。结构设计上，齿轮采用轮毂与轮缘一体化的盘式结构，中心设置带公差要求的安装通孔，轮毂部位做加厚凸台处理，既保证齿轮与传动轴装配时的配合精度，也能提升齿轮整体的结构强度，避免传动过程中轮毂部位出现应力集中导致的开裂变形；轮缘与轮毂之间通过辐板连接，在保证结构刚性的前提下合理控制零件整体重量，适配常规减速传动场景的安装使用需求。材质与渲染环节，分别制作了两种常用齿轮材质的渲染效果：一种为调质处理后的45号钢质感，呈现均匀的银灰色金属哑光质感，还原普通机械传动齿轮的真实外观；另一种为发黑处理后的表面效果，呈现深黑色的氧化层质感，对应表面做防锈发黑处理的工业齿轮成品状态，渲染过程中调整金属材质的粗糙度、反射率参数，还原金属零件在自然光下的光影层次，同时搭配生产加工图纸的展示内容，完整呈现齿轮从参数设计、三维建模到生产出图、成品加工的全流程设计逻辑。建模过程中对齿根部位做了标准圆角过渡处理，避免齿根应力集中提升齿轮的疲劳寿命，所有结构尺寸均匹配对应模数齿轮的标准规范，可直接用于传动机构的装配仿真、工程出图以及数控加工编程参考，能够适配通用机械传动系统中的动力传递需求，保证传动过程中啮合平稳、传动比精准。
