汽车转向系统用可伸缩万向传动接头

该万向传动接头主要应用于乘用车辆、商用车辆的转向操纵系统中，布置在转向柱与转向器之间的传动路径上，核心作用是在转向轴与转向器输入轴存在轴线夹角、安装位置偏移的工况下，稳定传递转向扭矩，同时适配车辆行驶过程中车架与转向系统之间的相对位移，补偿安装误差与动态形变，避免转向卡滞、传动异响等问题，保障转向操作的平顺性与可靠性。

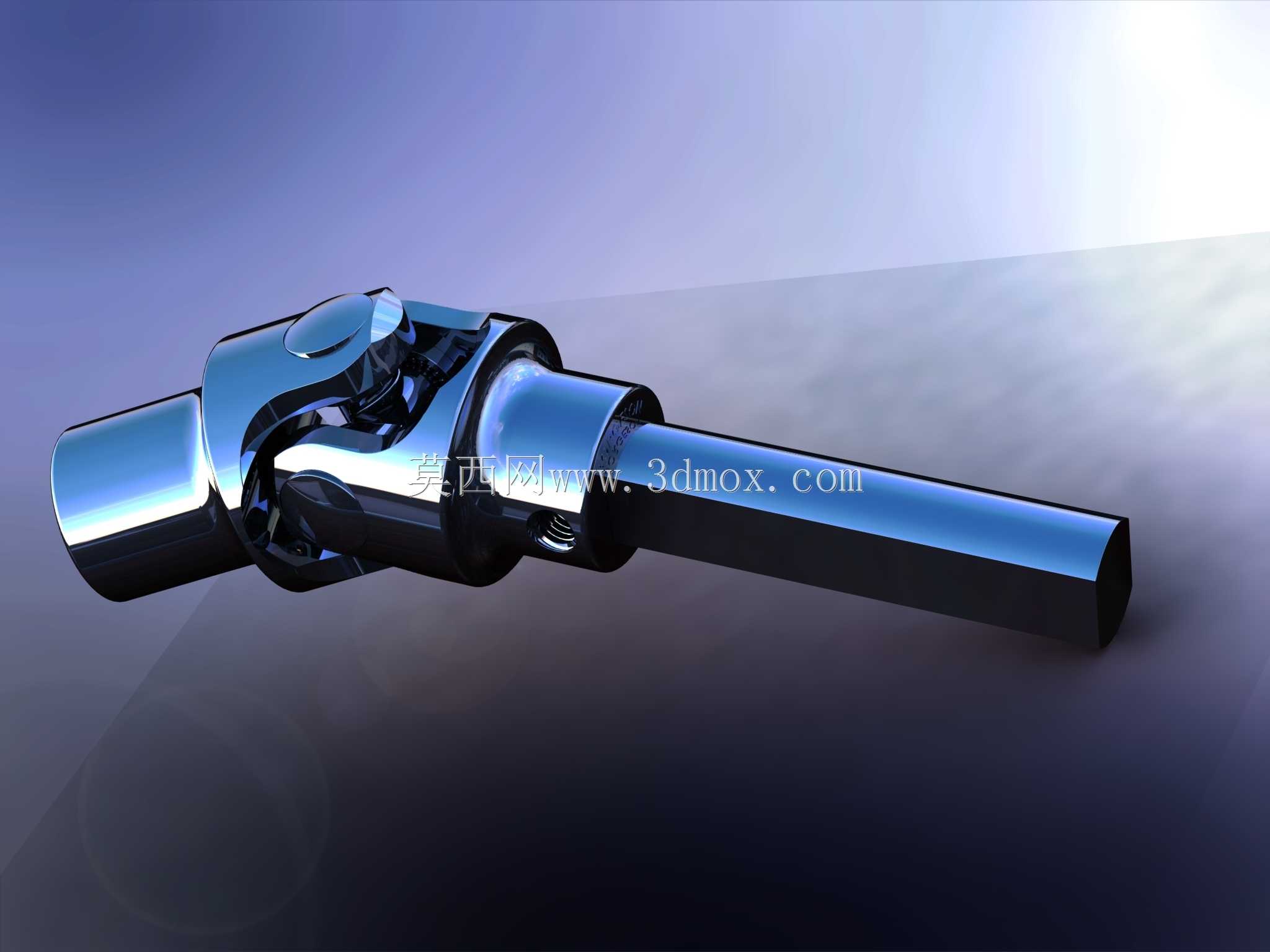

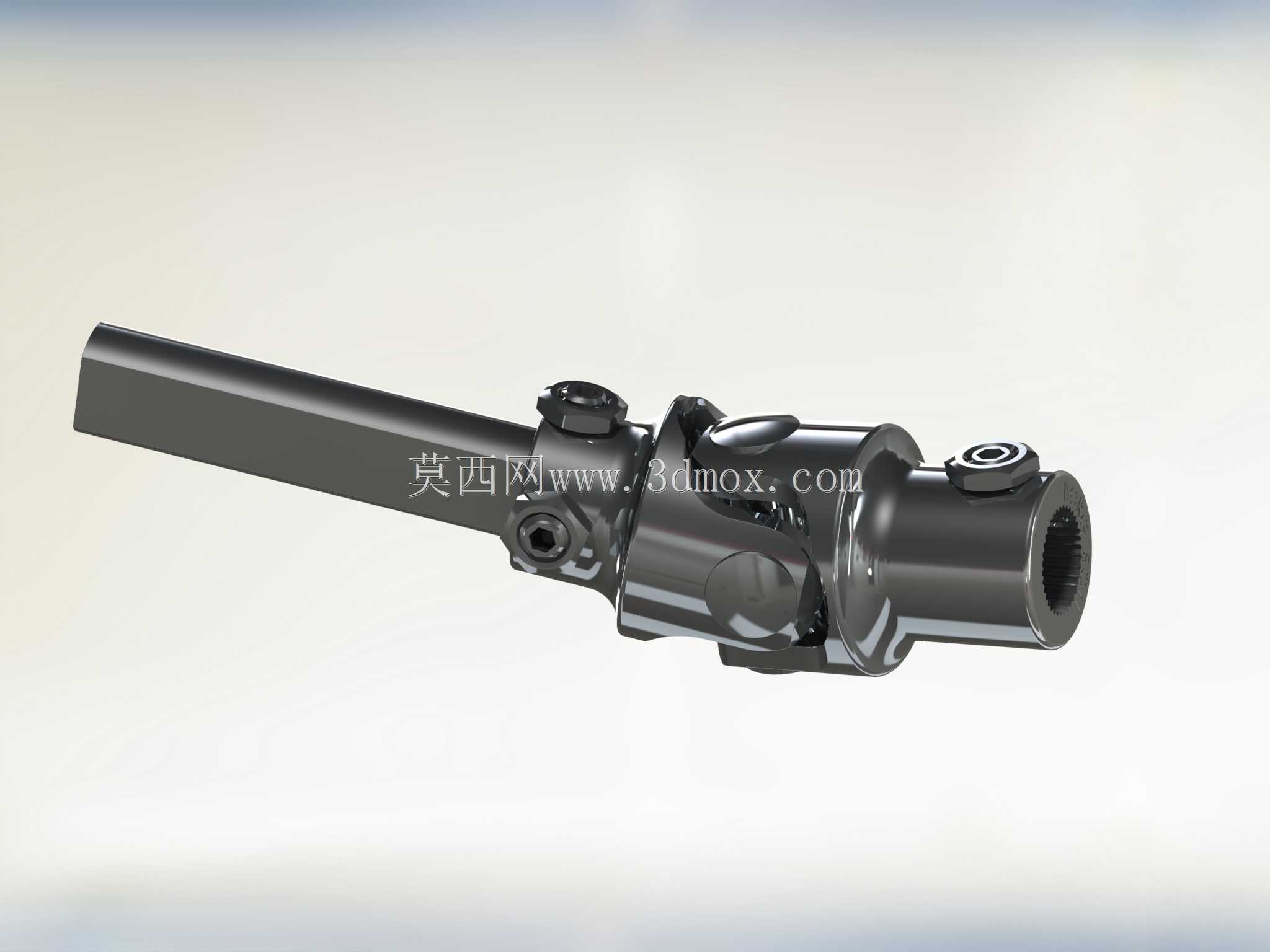

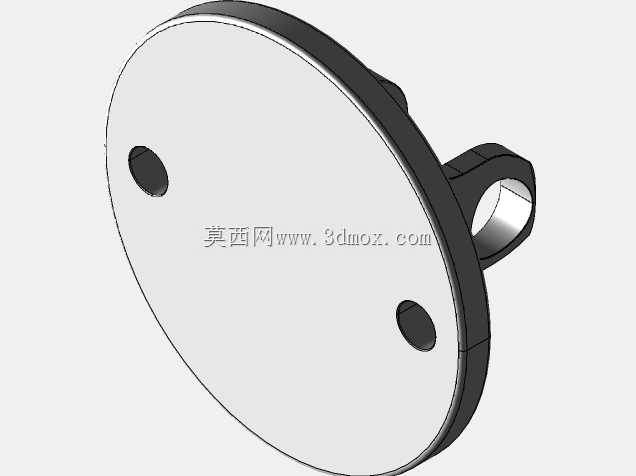

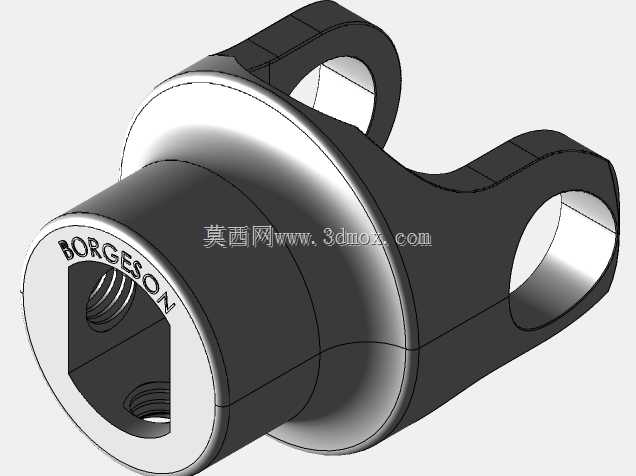

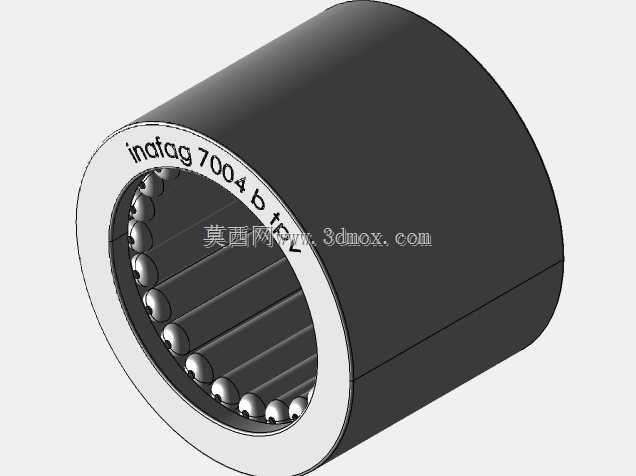

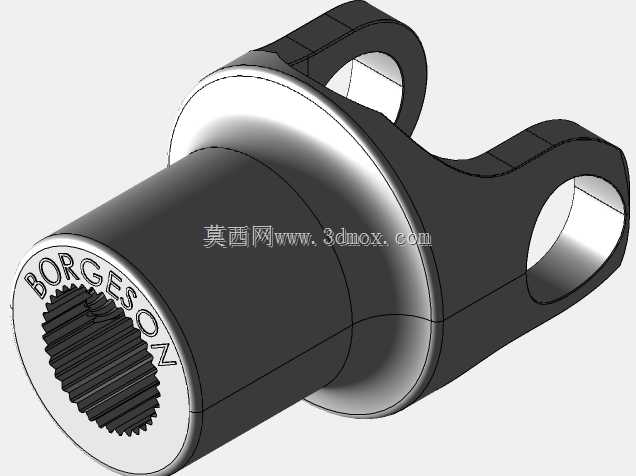

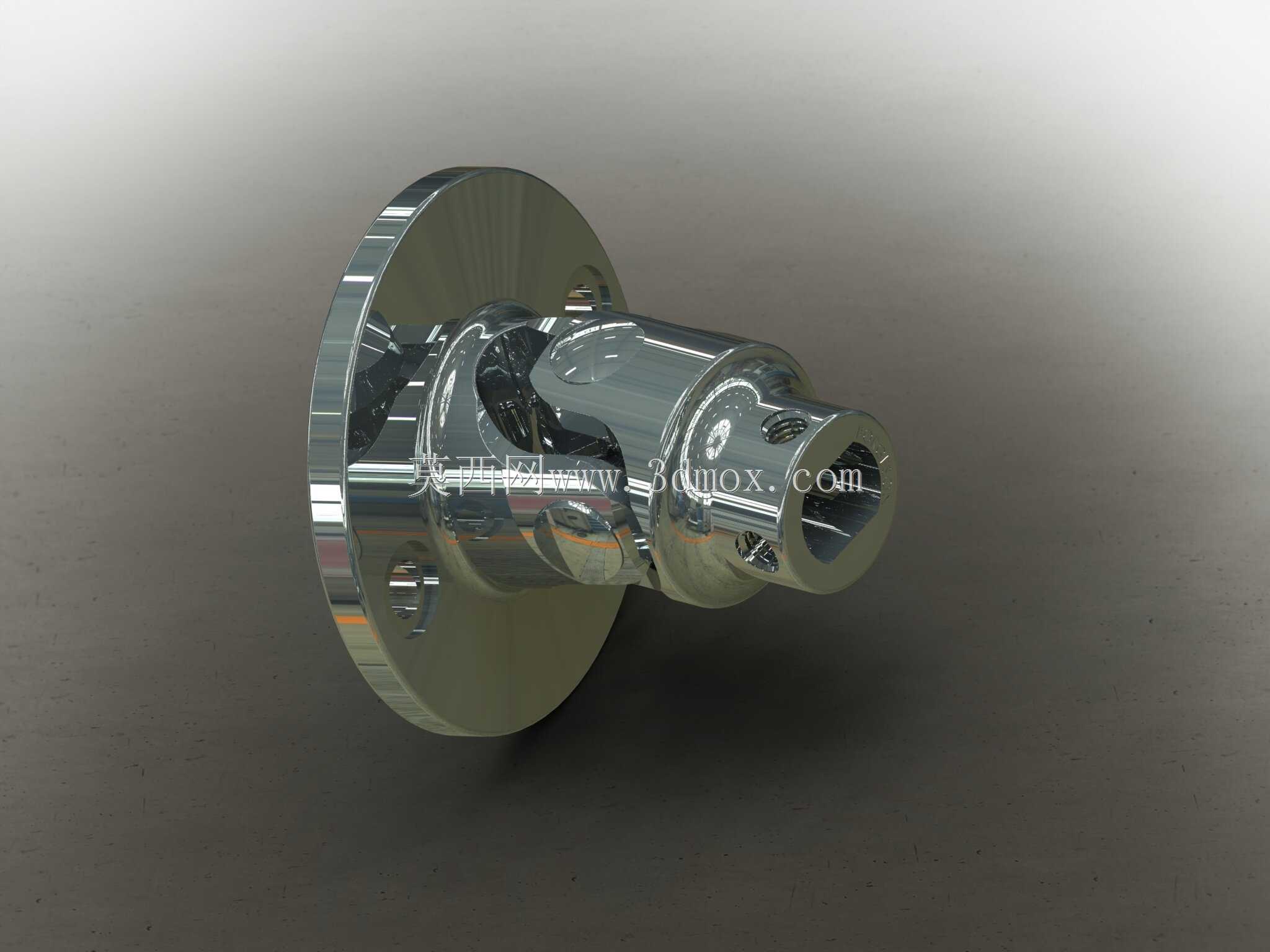

从功能特性来看，该接头采用双十字轴万向节串联结构，相比单万向节可实现等角速度扭矩传递，大幅降低转向过程中的转速波动与力矩损耗，减少方向盘的抖动反馈；接头一端设计为花键孔连接结构，可与转向器输入轴的外花键紧密配合，通过端面锁紧结构实现轴向固定，传递大扭矩时无松脱风险；另一端为方形轴杆结构，与转向柱下轴的方孔套接，可实现一定范围的轴向伸缩，适配车辆碰撞时的转向柱溃缩行程要求，同时吸收悬架跳动带来的轴向位移量；接头本体集成了防尘密封结构，可阻挡泥水、粉尘进入十字轴轴承内部，延长部件使用寿命，适配底盘复杂的使用环境。

设计过程中，首先根据目标车型的转向器输入扭矩、最大转向角确定十字轴的轴颈直径与轴承承载能力，通过受力仿真校核极限工况下的结构强度，确保在满舵转向、颠簸路面冲击载荷下部件无塑性变形；其次根据整车布置的空间边界，确定万向节的最大工作夹角，将两节万向节的相位角设置为一致，保证输入输出端的转速同步，避免转向时的力矩波动传递到方向盘影响驾驶手感；伸缩段的滑动阻力经过匹配设计，既保证轴向滑动顺畅无卡滞，又不会因间隙过大产生转向旷量；所有连接部位的锁紧结构都经过防松设计，适配车辆长期使用中的振动工况，避免连接松动带来的安全隐患。

外形尺寸方面，该接头整体轴向长度适配主流紧凑型乘用车的转向系统布置空间，方形轴杆的截面尺寸与伸缩行程匹配对应车型的转向柱安装要求，花键端的模数、齿数与转向器输入轴完全适配，安装时无需额外加工即可直接对位装配；接头的最大摆动角度满足转向轮全行程转动时的角度补偿需求，安装边界避开了周边的制动管路、线束与底盘加强件，不会在转向过程中与周边部件发生运动干涉，整体结构紧凑，占用底盘空间小，可适配多款同平台车型的转向系统布置需求。
