3D打印机TFT35显示屏配套安装外壳

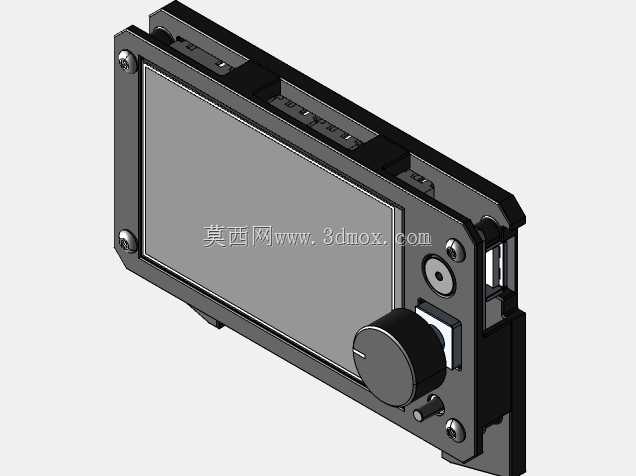

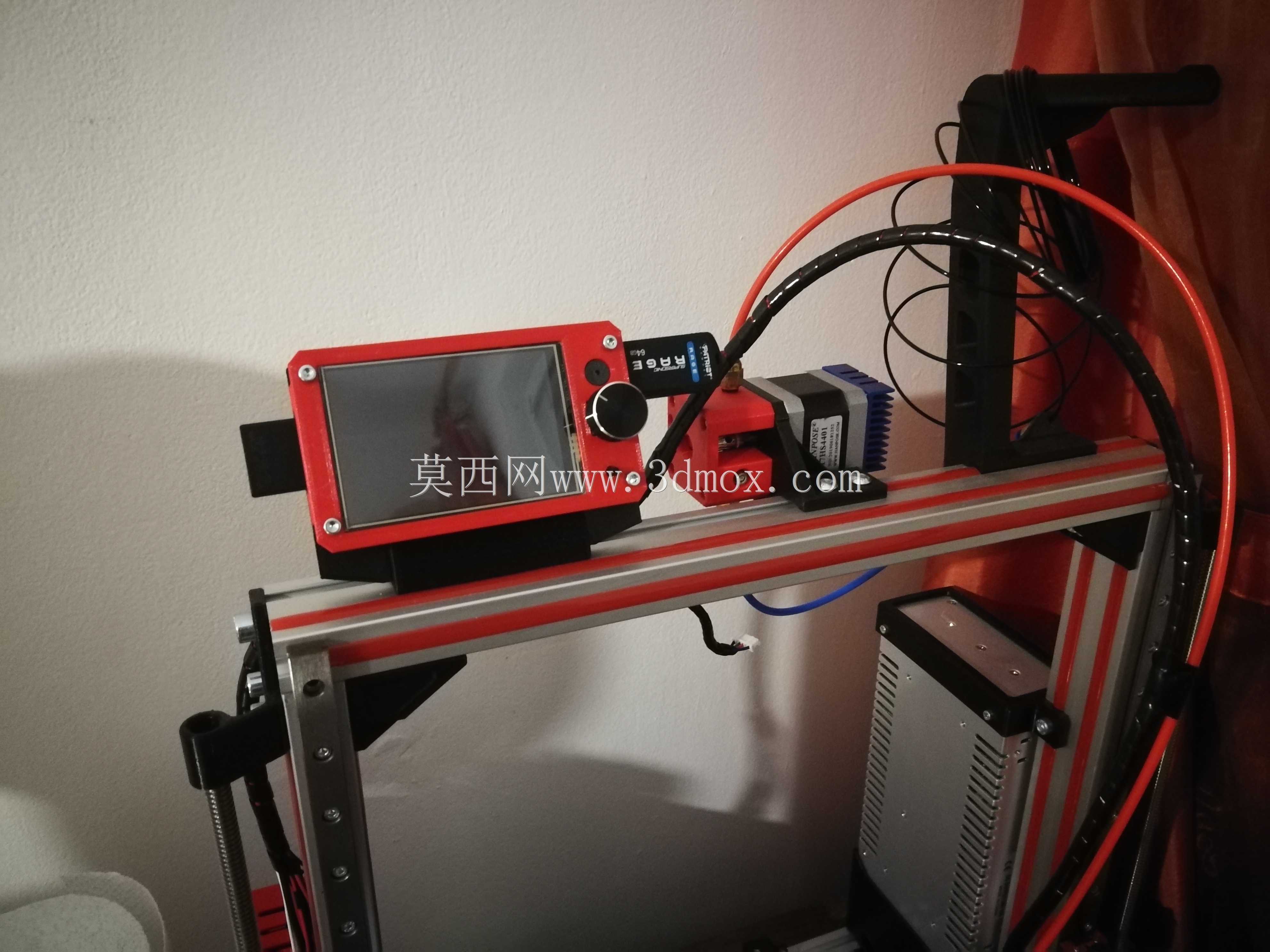

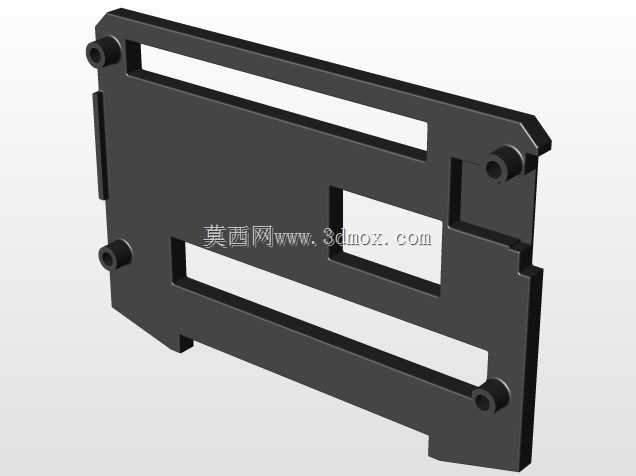

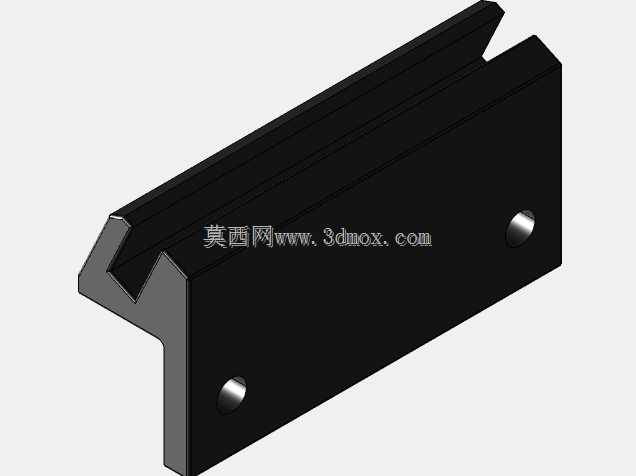

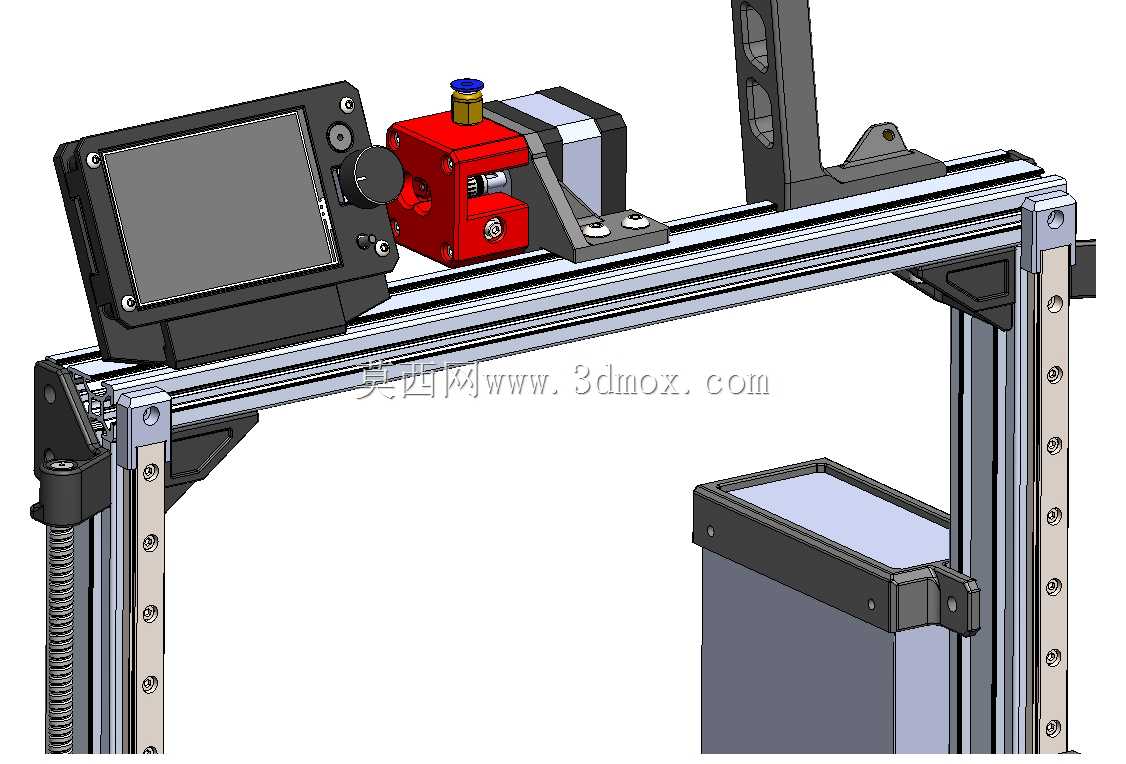

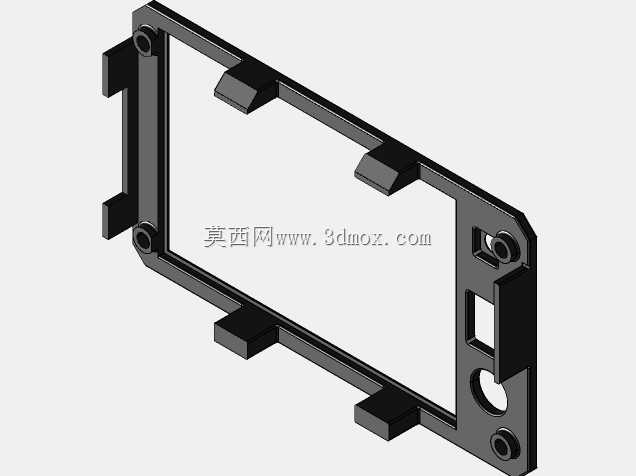

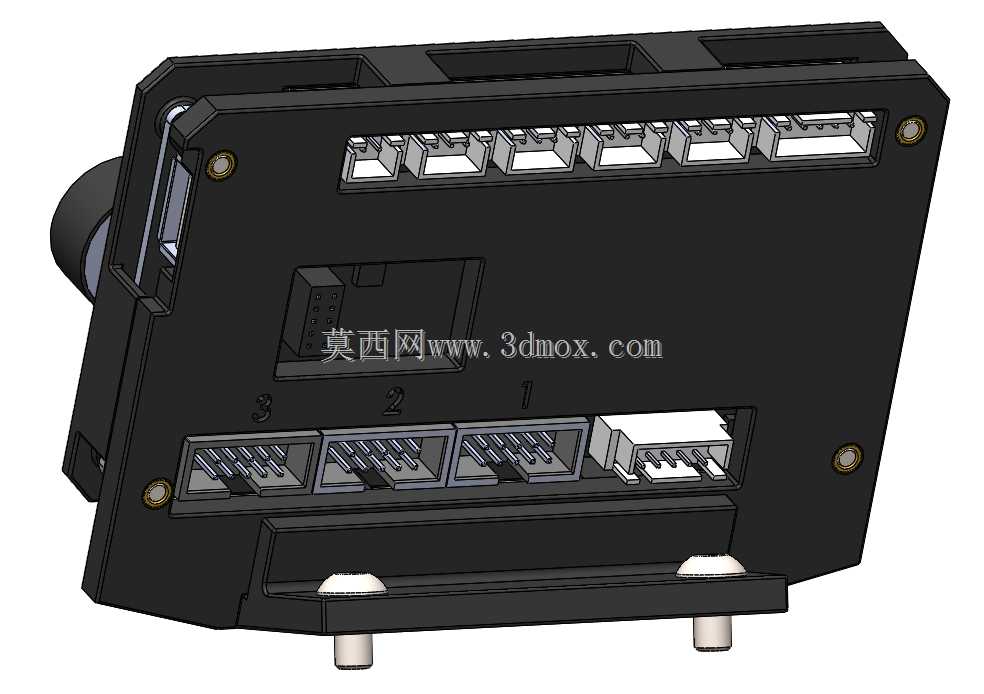

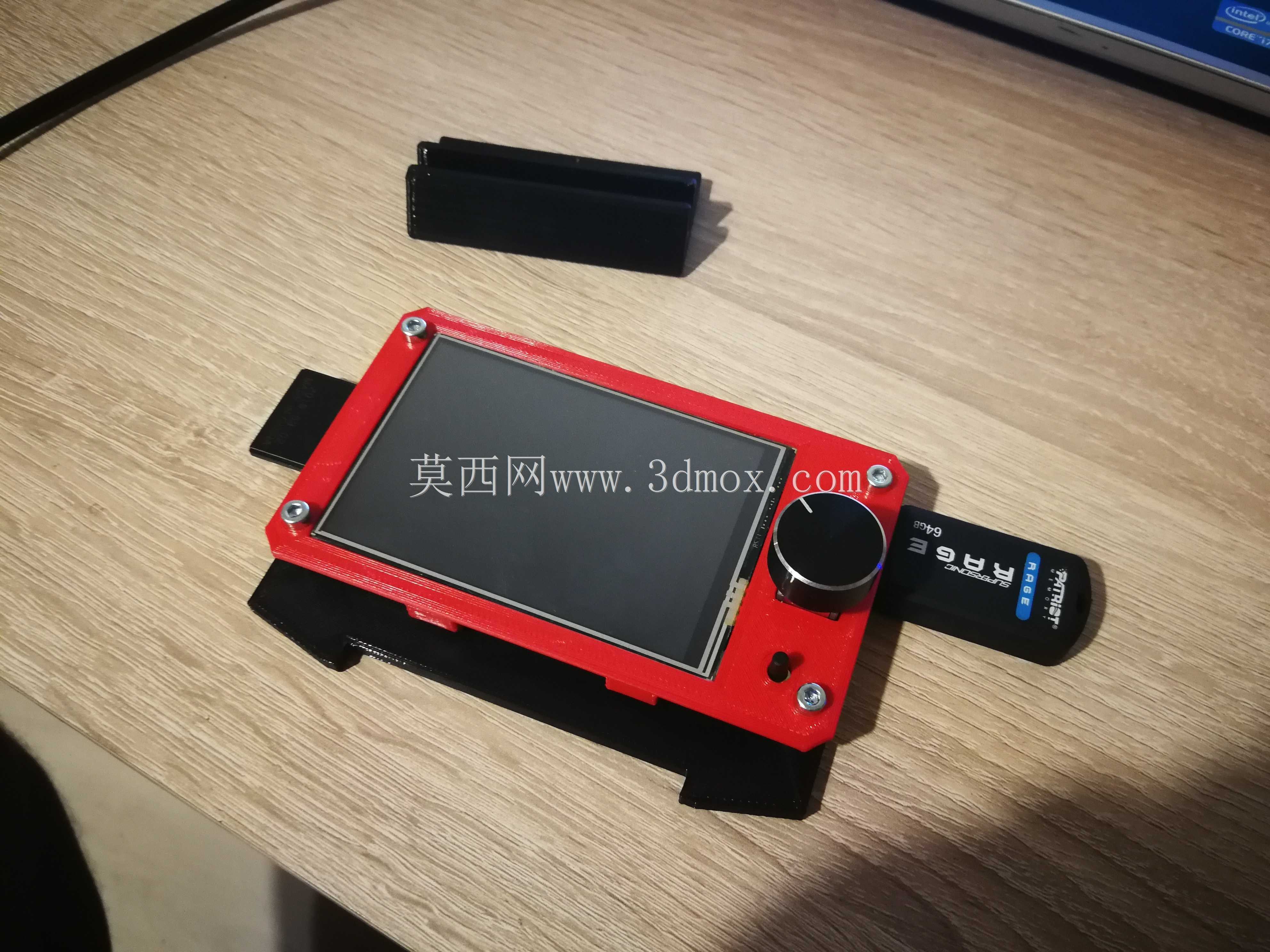

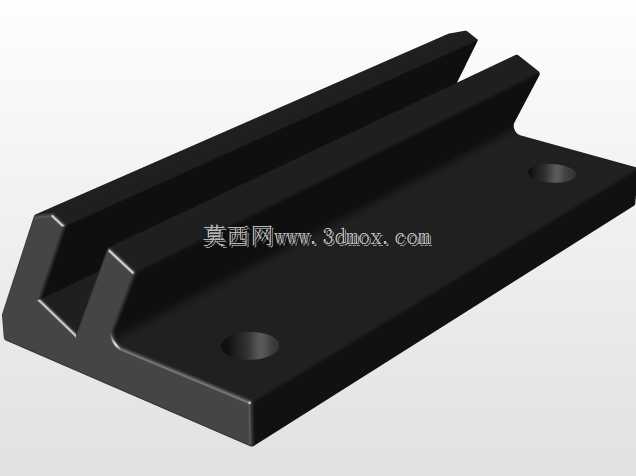

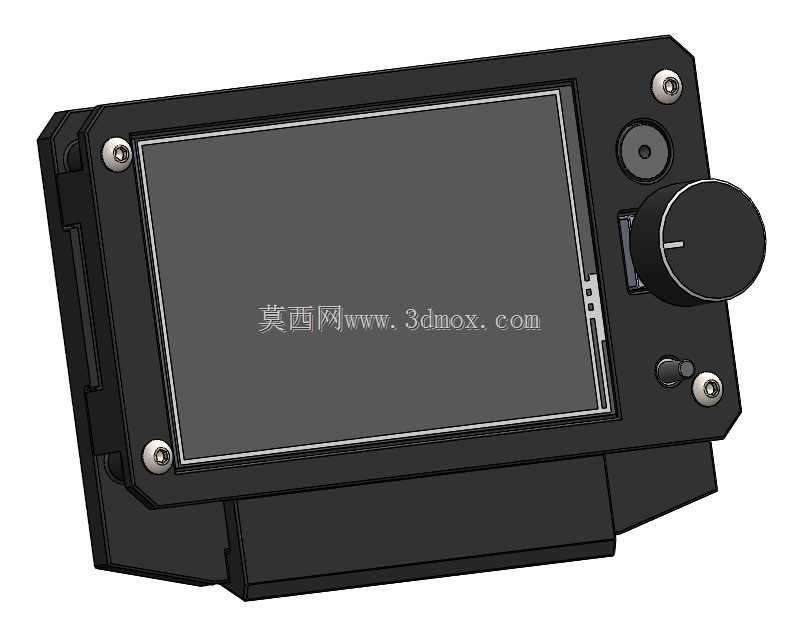

这款外壳专为桌面级FDM3D打印机的操控显示模块设计，适配TFT35规格的触控显示屏，核心应用场景是为外露的显示屏电路板、操作旋钮提供防护与规整的安装载体，解决DIY组装3D打印机时显示屏模块零散、易受车间粉尘与打印耗材碎屑污染、走线杂乱的实际问题。在实际3D打印作业场景中，操作人员需要频繁通过显示屏调整打印温度、进给速度、打印进程，查看设备运行状态参数，这款外壳将显示面板、调节旋钮、侧边功能接口整合为一个整体操控单元，安装在铝型材机架的前端横梁位置，刚好处于操作人员站立操作的舒适视线与操作高度范围内，无需俯身查看设备底部的主控板参数，大幅提升调机、打印过程中的操作效率。从功能特性来看，外壳采用分体式卡扣加螺丝固定的结构，正面预留了与TFT35显示屏可视区域完全匹配的开窗，边缘做了贴合屏幕边框的限位台阶，避免屏幕安装后出现松动移位；侧边对应旋钮的位置预留了精准的轴孔，旋钮转动时不会与壳体发生摩擦卡顿，同时预留了屏幕排线、外接连接线的走线缺口，避免线材挤压弯折造成接触不良。外壳背部设计了与标准2020/3030铝型材机架适配的安装卡槽，可直接通过T型螺母固定在机架横梁上，无需额外打孔制作转接支架，安装边界完全贴合常规桌面3D打印机的铝型材框架尺寸，不会与机架上的同步带、走线槽、挤出机组件发生运动干涉。设计思路上充分考虑了3D打印制作的工艺特性，壳体壁厚均匀控制在2mm，所有转角处做了R2的圆角过渡，既避免打印时出现应力翘曲，也能去除锐边防止操作时划伤手部；外壳表面做了微凸的边框设计，即使设备发生轻微磕碰，也能先接触边框保护屏幕玻璃不被直接撞击。内部预留了电路板的固定柱位置，对应屏幕PCB板的安装孔位做了自攻螺丝柱，用户自行打印后可以直接将原装屏幕电路板固定在壳体内，不需要额外修改电路板结构，同时内部预留了足够的散热间隙，避免屏幕长时间工作时热量堆积造成显示异常。整体外形尺寸紧凑，突出机架的厚度控制在35mm以内，不会额外占用设备过多的外部空间，同时红色的外观配色可以和常见的黑色铝型材机架形成明显视觉区分，操作人员在车间环境中可以快速定位到操控面板位置，提升操作的便捷性。
