双球张力接珠式铜制碰锁结构设计

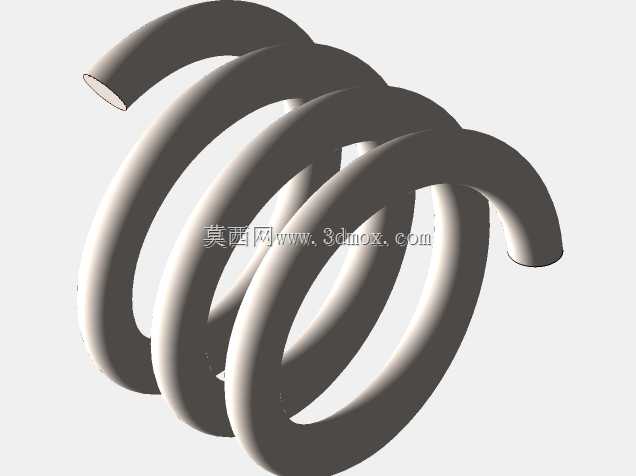

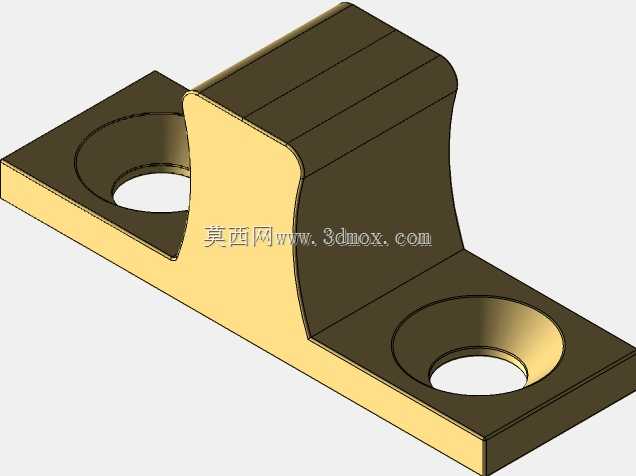

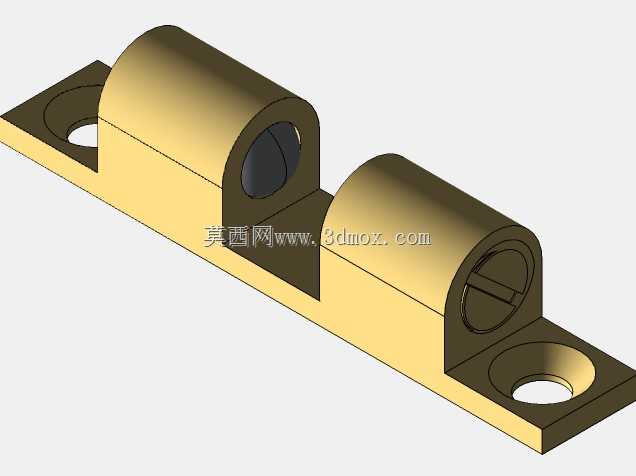

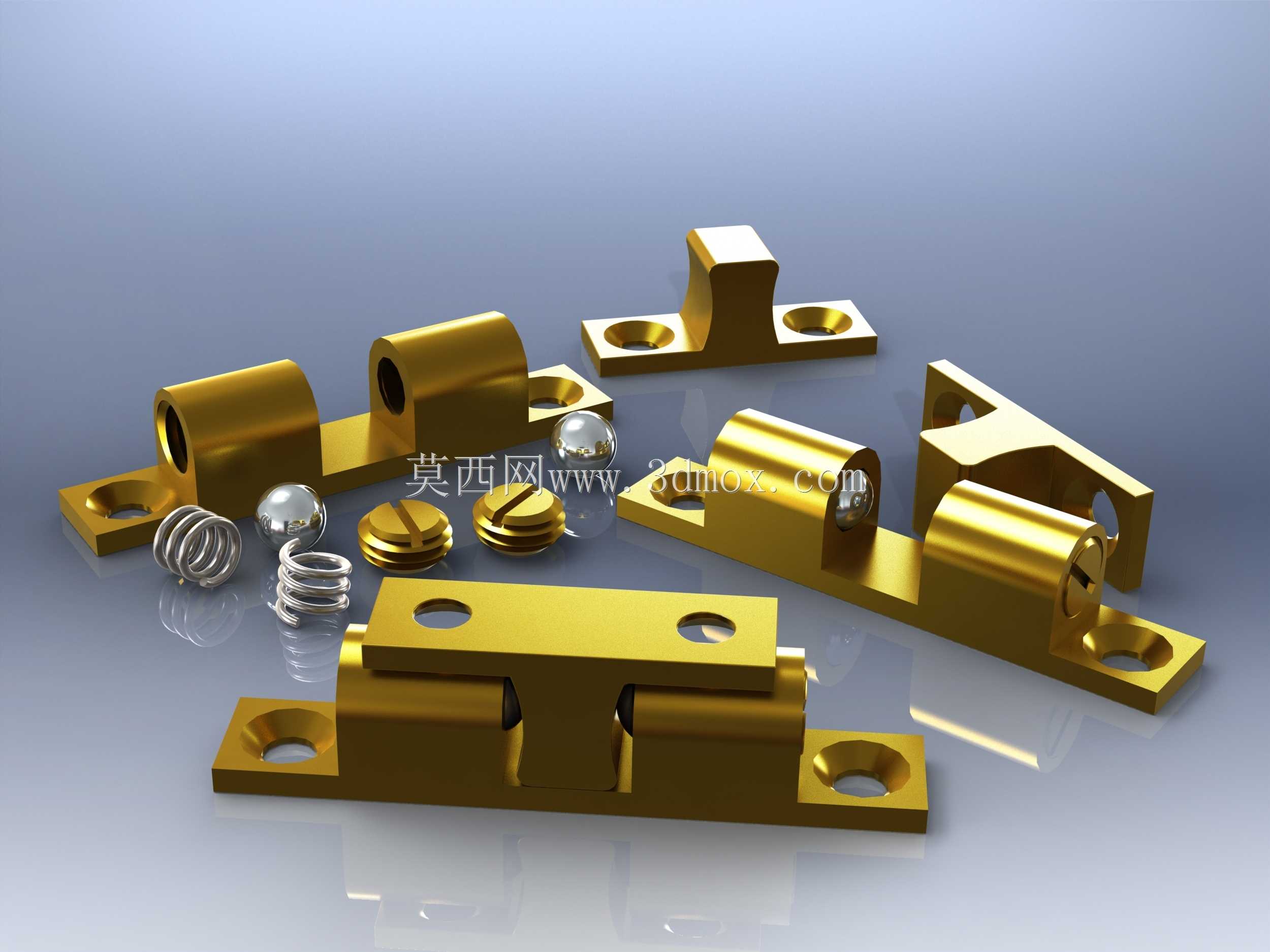

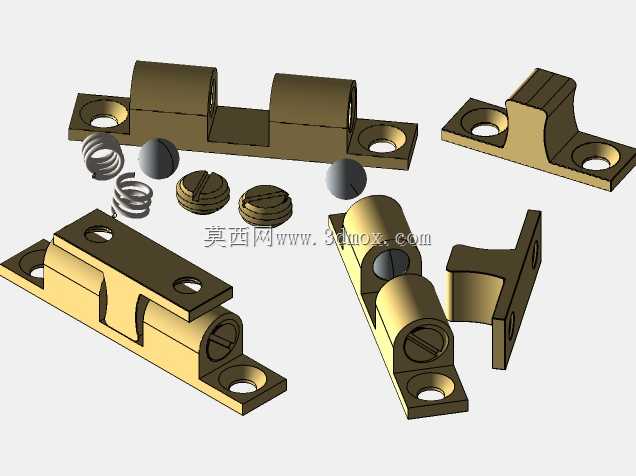

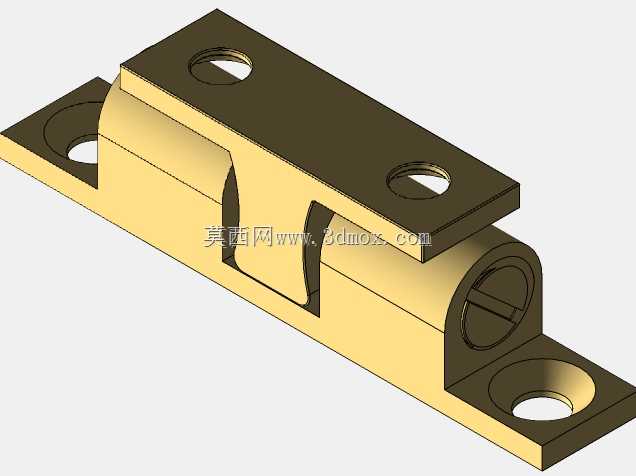

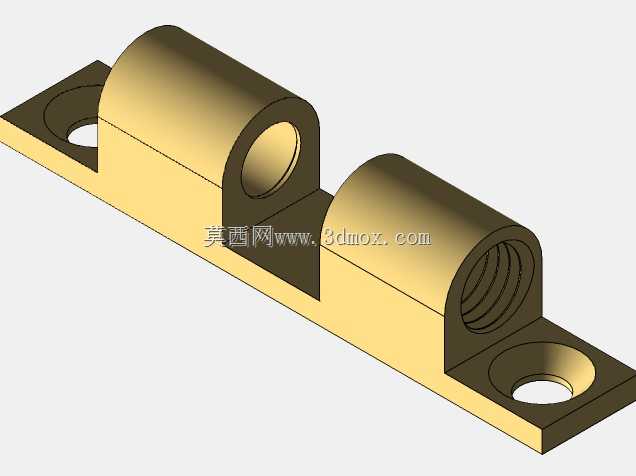

这款双球张力接珠式铜制碰锁，是面向小型柜体、精密设备舱门、轻型推拉构件设计的快装式锁止构件，核心应用场景覆盖仪器仪表防护舱、小型机电设备检修门、高端家具暗装柜门、特种机箱侧盖等需要频繁开合、且要求闭合后无明显外露锁具的装配场景，相比传统外露式搭扣或插销，该结构完全嵌入安装面内部，闭合后仅留极小的装配缝隙，不会破坏设备或家具的整体外观一致性，同时能提供稳定的轴向锁止力，避免设备运输或使用过程中因振动出现门体意外松脱的问题。从功能特性来看，该锁具采用双钢珠配合内置压缩弹簧的张力锁止原理，锁舌座固定在门框侧，锁扣座固定在活动门体侧，当门体推动到闭合位置时，锁扣座的凸台挤压两侧钢珠压缩弹簧回缩，待凸台完全进入锁舌座的卡位槽后，弹簧回弹推动钢珠卡入凸台的定位凹位，实现无操作自动锁止；开启时仅需施加超过弹簧预紧力的拉力即可带动门体脱离，无需额外配置钥匙或拨杆，操作便捷无冗余步骤，铜制基体的选用既保证了构件的耐磨性能，长期反复开合不会出现卡位磨损导致的锁止失效，也具备优秀的抗锈蚀能力，可适应潮湿或有轻度腐蚀的工业使用环境。在设计思路上，整套构件采用分体式模块化设计，所有组成零件均采用规则的机加工友好结构，没有复杂的异形曲面，底座部分设计了对称的沉头安装孔，可直接通过标准螺丝固定在安装基材上，不需要额外加工复杂的嵌装槽，降低了现场装配的加工难度；内部弹簧与钢珠均采用行业通用标准件规格，后期维护更换无需定制非标配件，大幅降低了全生命周期的使用成本。从安装边界与尺寸适配来看，整套锁具装配完成后突出安装面的高度极低，锁座主体的安装孔位间距适配常规15-25mm厚度的门板基材，锁止状态下的配合间隙控制在0.2mm以内，既不会出现门体晃动的旷量，也不会因为加工公差导致装配卡滞；不同长度规格的锁座可适配不同门重的使用需求，小型款可承受5kg以内的门体拉力，加长款通过加大弹簧线径与钢珠直径，可满足最高20kg门体的锁止需求，安装时仅需要保证两个固定座的同轴度误差在0.5mm以内，即可实现顺畅的开合锁止动作，对安装人员的技能要求较低，适合批量规模化装配使用。
