螺旋桨涡轮配套环形整流罩结构设计

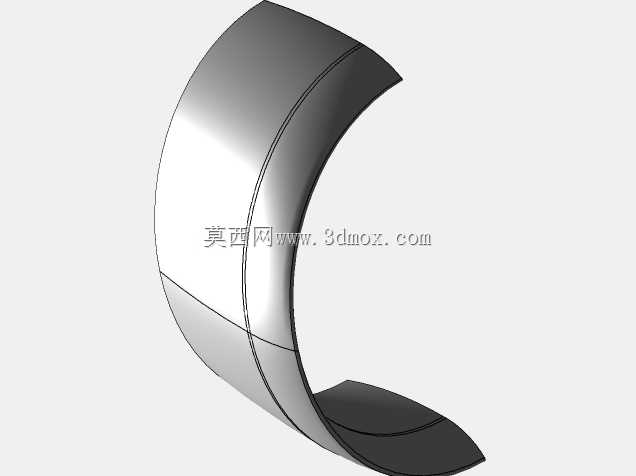

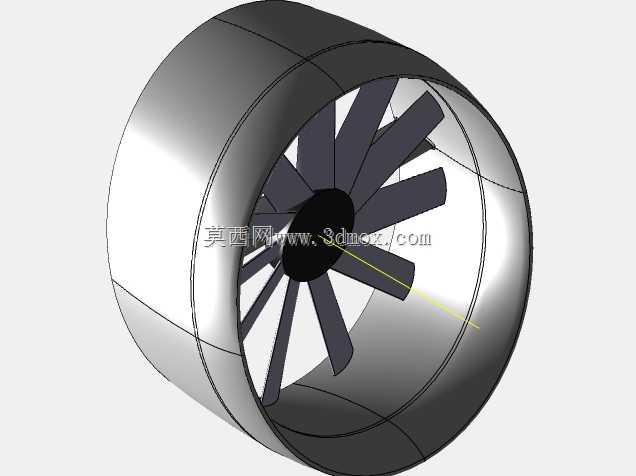

这款环形整流罩主要适配螺旋桨、涡轮类旋转做功部件，广泛应用在小型通航飞行器动力段、涵道风扇推进单元、低空无人机动力系统、工业轴流风机出风端等场景中，核心作用是梳理旋转叶片带动的紊乱气流，降低叶尖涡流带来的能量损耗，同时约束气流流向提升推进或送风效率，还能对高速旋转的叶片形成外围防护，避免外物直接撞击桨叶引发结构损坏，也能降低旋转部件外露带来的安全隐患。从功能特性来看，该整流罩采用等截面环形包覆结构，内壁与桨叶叶尖保持极小的均匀间隙，既不会干涉叶片的高速旋转，又能最大程度封堵叶尖位置的气流旁通损失，让叶片做功推动的气流全部沿轴向导出，减少径向紊流的产生。配套的气动型面设计参考了翼型流体分布规律，罩体前缘做了圆滑导角处理，能让来流更顺畅地进入桨叶工作区域，降低进气端的气流分离损失，后缘则做了微收窄的导流设计，对流出的气流起到一定的汇整作用，延缓气流扩散的速度，进一步提升轴向的推力或送风距离。设计思路上，这款整流罩没有采用复杂的异形曲面结构，整体以回转体为基础形态，既降低了自身的加工成型难度，也能保证和不同规格的标准螺旋桨、涡轮转子的适配性，罩体的壁厚做了均匀化处理，在保证结构强度的前提下尽可能降低自身重量，减少动力单元的额外负载。安装边界方面，该整流罩的内径匹配对应尺寸的桨叶旋转直径，安装时通过周向均布的连接支脚和动力单元的固定机架相连，支脚位置避开了桨叶的旋转路径，也不会对进出气流造成过多遮挡，罩体的轴向长度覆盖整个桨叶的弦长范围，前后预留足够的气流过渡空间，不会出现进气受阻或者出气干涉的问题，整体安装后和动力单元形成同轴的完整涵道结构，不需要额外做大量的适配修改就能直接装配使用，在实际应用中能有效提升螺旋桨、涡轮类部件的工作效率，降低运行过程中的气动噪音，改善动力单元的整体工作表现。
