参数化可调式EN50022标准开槽DIN安装导轨

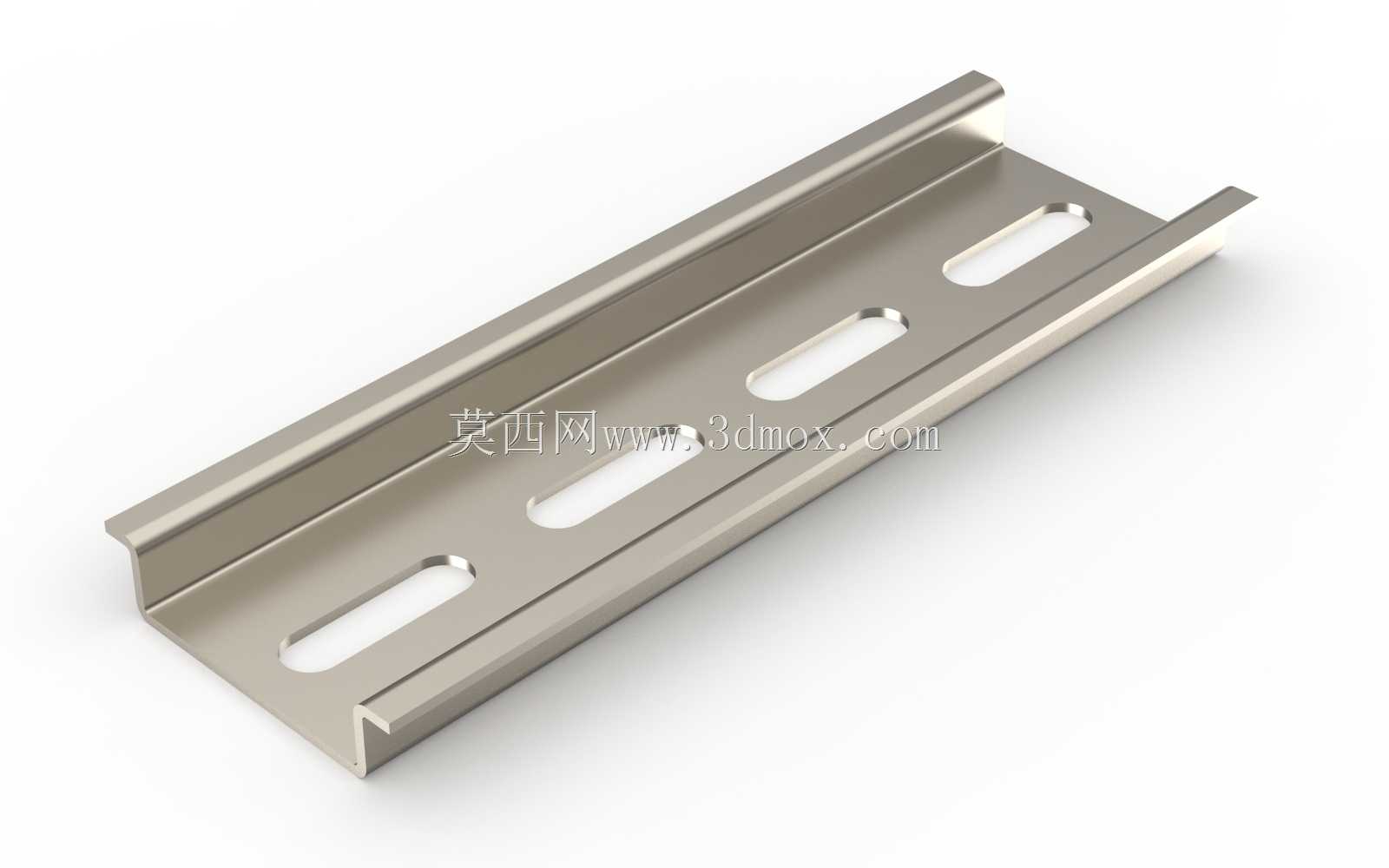

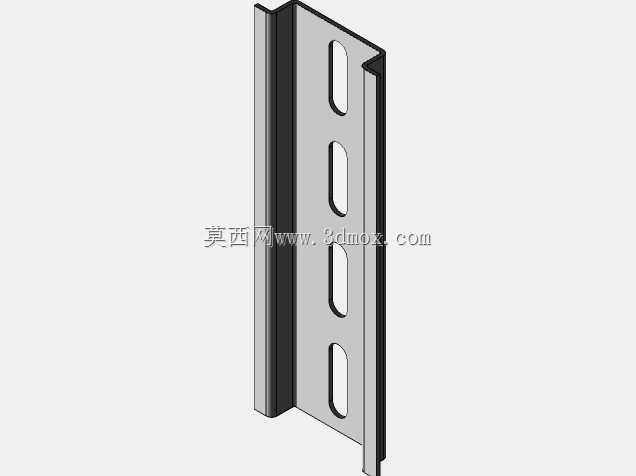

这款符合EN50022标准的开槽DIN导轨，是电气柜、工业控制箱内部元器件安装的核心承载构件，广泛应用于低压配电、工业自动化控制、楼宇电气布线等场景，是断路器、继电器、接线端子、PLC模块等各类导轨式安装电气元件的通用安装基座，承担着固定元器件、规整柜内布线、保障安装位置精度的关键作用，是电气装配领域应用最广泛的基础安装配件之一。在实际设备应用中，这类导轨需要适配不同规格的电气元件安装卡扣，同时要满足不同柜体内部的安装空间需求，传统定长导轨往往需要现场裁切、二次打孔调整槽位，不仅装配效率低，裁切后的端面还容易产生毛刺、变形，影响元件卡扣的顺畅卡入，甚至出现元件卡装不牢、滑动错位的问题。这款导轨采用参数化设计思路，可根据实际安装需求调整金属板材厚度、导轨总长度、整体宽度、内侧安装宽度、导轨总高度、槽位宽度、槽位排布长度等核心参数，无需反复重新建模即可快速生成适配不同安装场景的导轨规格，大幅提升设计选型效率。从外形与安装边界来看，导轨采用标准C型截面结构，两侧的翻边结构完全匹配标准DIN导轨安装卡扣的尺寸公差，能保证各类标准导轨式元件可以顺畅卡入、卡装后无松旷晃动；表面均匀排布的长圆形安装槽，既可以通过螺栓将导轨固定在柜体安装梁上，长槽结构也能吸收一定的安装位置误差，降低柜体预装孔位的加工精度要求，同时槽位的排布经过优化，不会影响导轨整体的结构强度，即使在承载较重的电气元件时也不会出现弯折变形。导轨的边缘做了钝化处理，避免装配过程中划伤操作人员或线缆绝缘层，金属基材的结构强度可以满足长期使用的承重需求，适配绝大多数工业电气柜的内部安装环境，无论是小型控制箱的短段导轨安装，还是大型配电柜的整排通长导轨布设，都能通过参数调整快速生成对应规格的模型，为电气柜的三维布局设计、装配干涉检查提供精准的模型支撑，帮助设计人员提前校验元件排布间距、安装空间余量，减少现场装配时的适配问题。
