医疗诊断设备用旋转阳极X射线管结构

　　在放射诊断设备的核心部件选型与结构设计环节，旋转阳极X射线管的结构合理性直接决定了整套影像设备的曝光稳定性、焦点成像精度与连续工作寿命，不同于固定阳极X射线管仅能承受小功率短时曝光的局限，旋转阳极结构通过阳极靶盘的高速旋转，将电子束轰击产生的热量均匀分散到整个靶面环形轨迹上，可在相同焦点尺寸下承载数倍于固定阳极的管功率，满足DR、CT等设备大剂量连续曝光的临床使用需求。从结构设计逻辑来看，该部件采用玻璃外壳作为真空密封腔体，管壁厚度控制在2毫米，既保证足够的结构强度承受内外压差，又能最大程度降低X射线穿出管壁时的软射线衰减，减少额外的滤过损耗；玻璃腔体内部维持高真空度，避免阴极发射的电子在运动路径上与气体分子碰撞产生电离损耗，

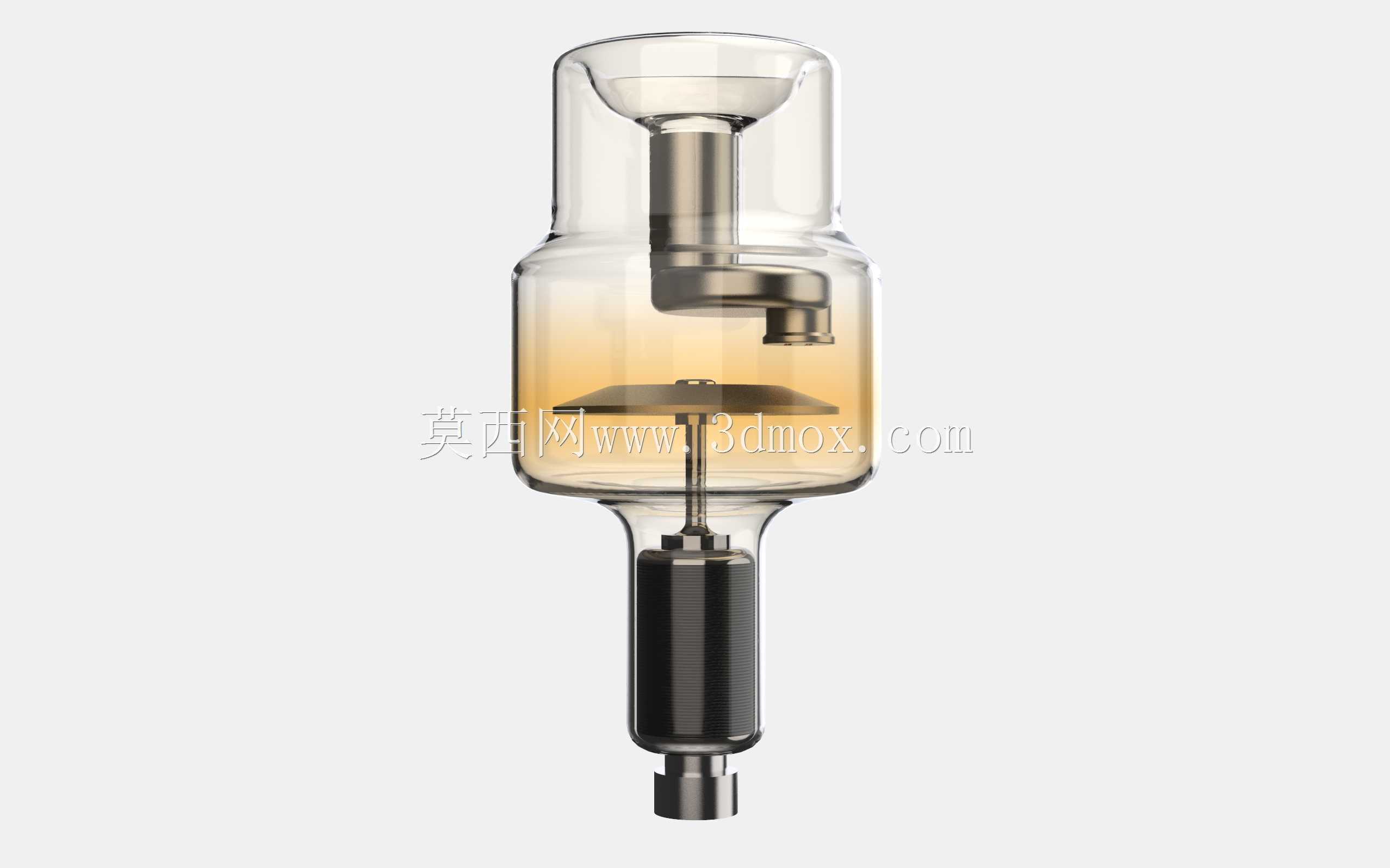

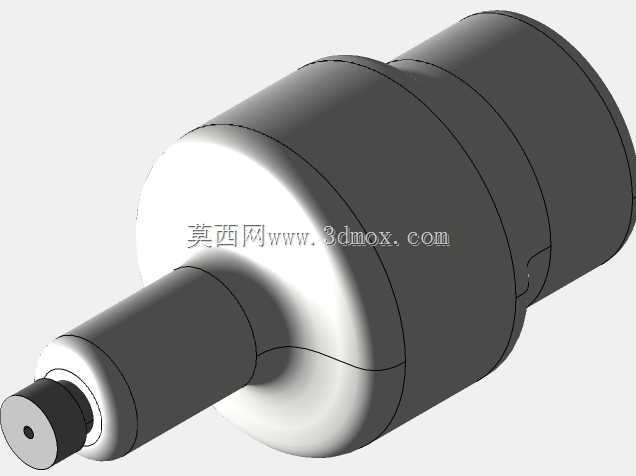

　　同时防止高温工作状态下阳极靶面与内部构件出现氧化失效。内部结构分为阴极组件与阳极组件两大核心部分，阴极侧设计有两组独立的灯丝线圈，分别对应大小两个不同的X射线焦点，两组线圈共用一个公共接地引脚，该引脚同时作为整管高压直流供电的负极端子，简化了高压接入的绝缘结构设计；灯丝发射的电子经高压电场加速后轰击到阳极靶面上，动能转化为X射线与热能，其中99%以上的能量会转化为热量，因此阳极靶盘采用耐高温的钨基合金材质，靶盘通过钼杆与下方的转子结构连接，工作时由管外的定子线圈驱动转子带动靶盘以每分钟数千转的速度高速旋转，避免局部靶面过热熔化。从安装边界来看，整管采用立式同轴结构，下部为阳极驱动的转子延伸段与高压接入端，上部为玻璃腔体的膨胀过渡段，

　　中部为X射线输出的主窗口区域，安装时需要保证阳极旋转轴线与设备束光器的中心轴线对齐，偏差控制在毫米级范围内，避免焦点投影偏移影响成像视野；下部的金属连接段需要配套对应的绝缘支座与高压接插件，保证高压供电时的爬电距离满足安全规范，同时要为阳极旋转预留足够的散热空间，避免热量积聚传导到玻璃封接位置导致应力开裂。在实际设备集成过程中，该X射线管的结构尺寸需要与管套的内部空间匹配，管套内部会填充绝缘油同时承担散热与高压绝缘作用，玻璃外壳的外形弧度需要与管套的绝缘衬垫贴合，避免装配时出现局部应力集中导致玻璃破裂；阴极侧的灯丝引脚需要与管套的低压供电接插件可靠连接，公共接地端需要保证接触电阻在毫欧级，避免大电流工作时出现接触发热。

　　不同于工业探伤用的X射线管，医疗诊断用的旋转阳极X射线管对焦点尺寸的精度要求更高，小焦点用于放大摄影等需要高分辨率的场景，大焦点用于大剂量快速曝光的场景，双焦点的设计可以覆盖不同临床检查的需求，在建模过程中需要准确还原两个灯丝的相对位置与倾斜角度，保证电子束轰击靶面的位置与设计焦点位置重合，同时还原阳极靶面的倾斜角度，使得X射线的出射角度符合设备的光路设计要求，避免出现有效X射线束覆盖范围不足的问题。玻璃外壳的封接位置是结构可靠性的薄弱点，建模时需要还原金属与玻璃的封接过渡结构，该位置采用可伐合金与玻璃匹配封接，保证不同材料热膨胀系数一致，在设备反复开关机的温度循环过程中不会出现漏气失效；阳极转子的轴承结构位于真空腔体内部，采用固体润滑的高速轴承，不需要额外维护，建模时需要还原轴承的支撑结构与转子的动平衡设计，保证高速旋转时的振动量控制在允许范围内，避免振动导致焦点偏移产生影像伪影。
