参数化对称三点DIN安装导轨结构

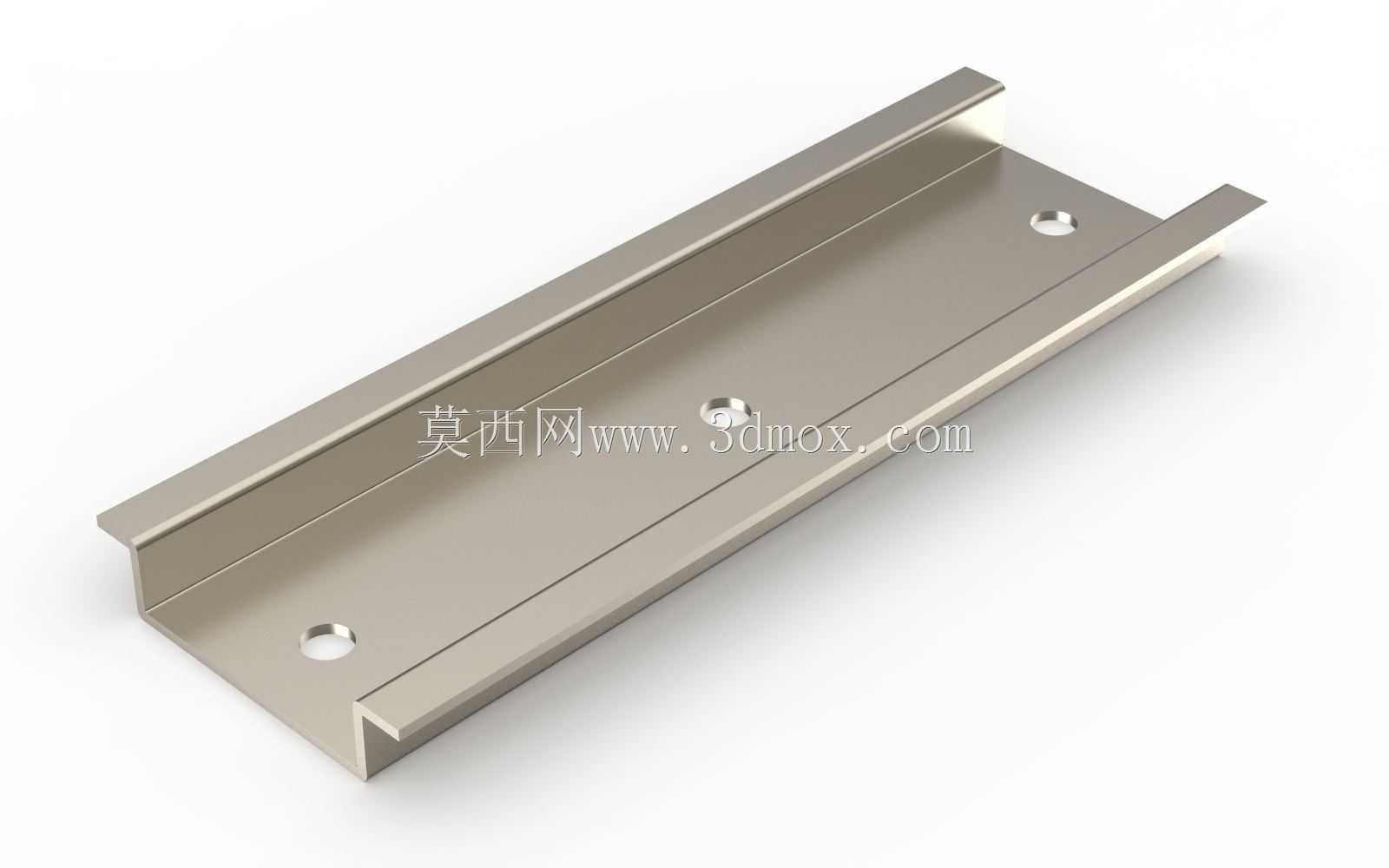

　　在工业电气柜、自动化控制模组、小型设备集成安装场景中，这类对称三点式DIN安装导轨是承担元器件承载与定位的核心基础构件，日常选型中常遇到标准导轨长度、孔位不匹配现场安装空间的问题，这款参数化构建的导轨结构恰好能解决这类适配痛点。从实际使用场景来看，这类导轨主要用于低压配电柜体内部断路器、接线端子、继电器模组的卡装固定，也可在小型非标自动化设备的型材框架上作为传感器、小型气动元件的安装基座，相比标准裁切的导轨，三点对称安装的结构在窄空间安装场景下的受力均匀性更优，不会出现单侧悬臂受力导致的导轨变形、元器件卡装松动问题。设计层面采用全参数关联的建模逻辑，将金属板材厚度、导轨整体长度、总宽度、内槽有效宽度、翻边高度、安装孔直径、

　　安装孔距导轨边缘的距离全部设置为可驱动参数，设计人员在适配不同安装场景时，无需重新绘制草图，仅需调整对应参数值即可快速生成符合尺寸要求的导轨模型，大幅缩短非标适配的建模周期。从结构细节来看，导轨采用C型槽翻边结构，两侧翻边高度严格匹配标准DIN电气元器件的卡装尺寸公差，翻边边缘做了微小的圆角过渡，避免元器件卡装时刮擦外壳涂层，也能减少安装过程中对操作人员手部的划伤风险。三个安装孔采用对称排布，中间孔位于导轨长度方向的中心位置，两侧孔距离导轨两端边缘的距离一致，这种排布方式在导轨通过螺栓固定到安装面时，能让紧固力均匀分布在导轨整个长度方向，避免因紧固点偏置导致的导轨翘曲，保证槽道的直线度，让卡装在导轨上的元器件能够顺畅滑动调整位置。

　　安装边界方面，建模时已经预留了螺栓头的沉台空间？不，这款导轨是平板式安装结构，安装孔为直孔，适配M4、M5两类常用的盘头安装螺栓，孔位周边预留了足够的扳手操作空间，当导轨紧贴安装面固定时，不需要额外加工沉孔就能保证螺栓头不突出导轨内槽，不会干涉卡装元器件的底部滑动。实际应用中，这类参数化导轨还能适配不同的板材材质需求，不管是采用冷轧钢板镀锌处理、铝合金阳极氧化处理还是304不锈钢板材加工，都可以通过调整板材厚度参数快速匹配对应材质的加工工艺要求，比如采用不锈钢板材时适当增加0.2-0.5mm的厚度补偿，就能保证导轨的承重能力达到设计要求。在设备维护场景中，对称三点固定的结构相比两端固定的导轨，在中间位置承载较重元器件时的挠度更小，

　　长期使用不会出现中间下弯的情况，能避免元器件因导轨变形出现的卡滞、接触不良问题。建模过程中对导轨的折弯内角做了工艺补偿，按照常用钣金折弯的回弹系数设置了折弯扣除值，生成的工程图可以直接用于激光下料、折弯加工，不需要二次调整工艺参数，从三维模型到生产加工的链路非常顺畅。对于经常做非标电气柜设计、小型设备模组集成的工程师来说，这类参数化导轨模型可以直接调用到装配体中，根据安装空间的实际尺寸快速调整参数，不需要反复核对标准导轨的库存长度，也能减少现场安装时的裁切、打孔工作量，提升整体装配效率。导轨的内槽宽度严格遵循DIN标准的尺寸公差，能兼容市面上绝大多数标准卡装式电气元件，不会出现槽宽过窄导致元件卡不进、槽宽过宽导致元件松动晃动的问题，三个安装孔的位置也避开了常见柜体骨架的加强筋位置，固定时不会出现干涉。
