可重复使用铸铁混凝土试模圆筒结构

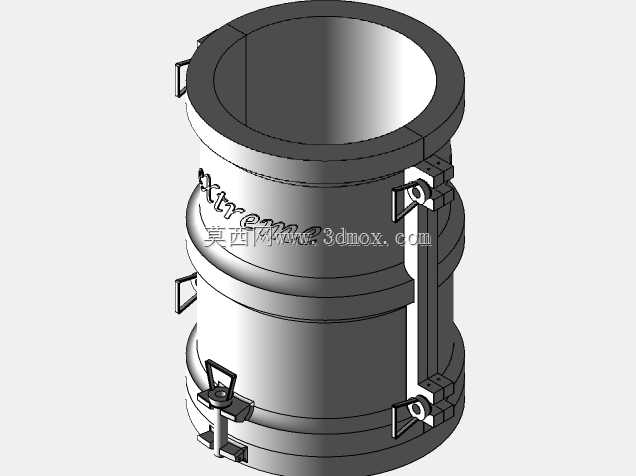

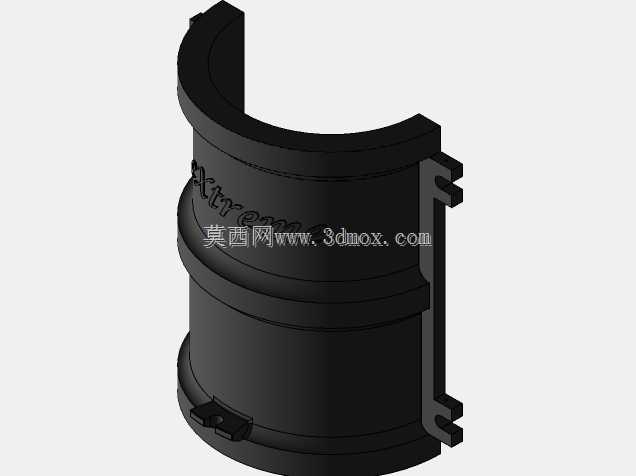

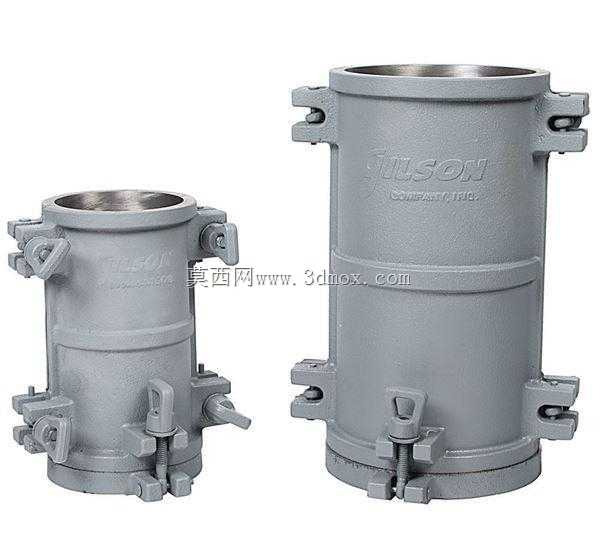

这款铸铁圆筒模主要应用于建筑工程、建材检测领域的混凝土试样制备环节，是实验室、现场检测点制作标准混凝土抗压、抗渗试件的核心工装，适配常规混凝土性能测试的试件成型需求，可在施工现场预制试件、检测中心标准养护室成型等多场景下长期使用，无需频繁更换耗材，能大幅降低试件制备的工装成本。从实际用途来看，该模具用于盛装新拌混凝土，待混凝土凝固硬化后可快速拆卸取出成型的圆柱状试件，为后续混凝土强度、耐久性等参数检测提供标准尺寸的试样，避免因模具变形、密封不严导致的试件尺寸偏差、漏浆问题，保障检测数据的准确性。产品功能特性上，整体采用重型铸铁一体铸造成型后精加工处理，侧壁厚度控制在6.4毫米，额外设置12.7毫米高度的模压加强筋结构，能够抵抗混凝土振捣、凝固过程中产生的膨胀应力，即使在高频振捣、长期反复使用的粗糙工况下也不会出现侧壁鼓胀、变形的问题；模具合模位置的法兰厚度达到19毫米，搭配带大翼形螺母的肘节螺栓锁紧结构，操作人员无需额外工具即可快速完成模具的组装锁紧与拆卸脱模，锁紧后接头位置紧密贴合，配合缝隙处涂抹润滑脂即可实现完全防水密封，杜绝混凝土浇筑过程中的漏浆现象，同时拆卸时不会粘连混凝土，清理维护十分便捷。设计思路上，整体采用对开式筒体结构，上下两端均设置对称的锁紧耳座，既保证了合模后的整体刚性，又让脱模操作无需敲击模具即可完成，避免暴力脱模导致的模具变形、试件边角破损；筒体内部加工至光滑镜面效果，减少混凝土与内壁的粘附力，每次使用后仅需简单擦拭即可清理干净，无需额外涂刷脱模剂也能顺利取出试件。外形尺寸与安装边界方面，该圆筒模为立式圆柱结构，锁紧螺栓全部向外延伸，整体占用空间紧凑，放置在标准振动台上时，底部的锁紧结构可与振动台台面的固定槽适配卡接，振捣过程中不会出现移位、跳模问题；筒体上下端面加工至完全平行，组装后整体垂直度满足建材检测的试件精度要求，成型的试件无需额外打磨端面即可直接用于压力测试，减少后续试件处理的工序。
