重载型短距物料输送辊道结构设计

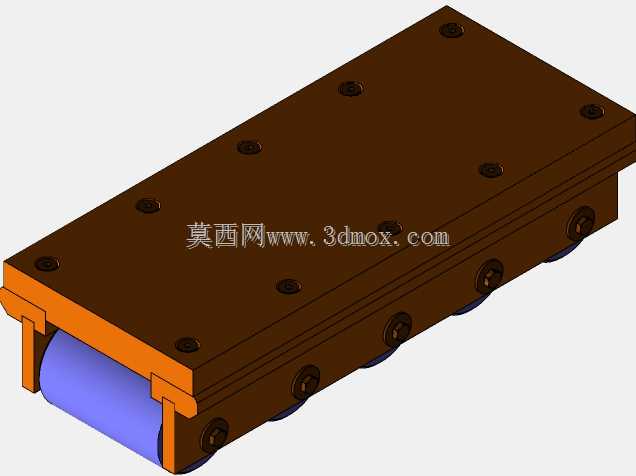

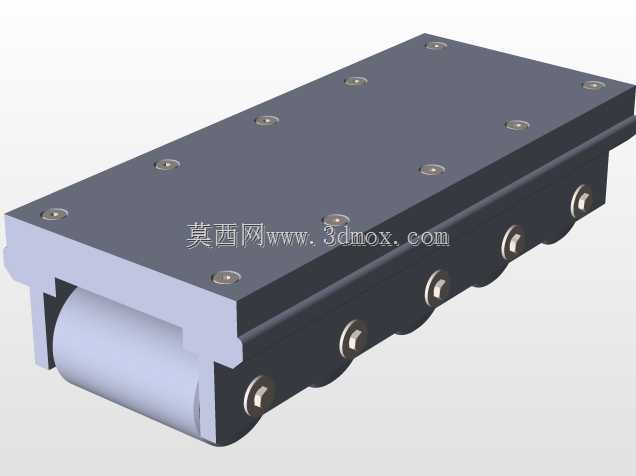

在车间工位间短距物料转运、自动化生产线工序衔接、重型工件周转的场景中，这类平置式辊道是非常实用的输送单元，区别于长距离皮带输送设备，它更适配固定工位间的刚性承载输送需求，尤其适合输送底面平整的箱装工件、金属板材、机加工半成品等载荷，不需要额外设置复杂的张紧结构，整体刚性更强，承载冗余量更大。从结构设计逻辑来看，该辊道采用一体化厚安装基板作为承载基体，基板上预留的多组沉头安装孔可直接通过螺栓固定在设备机架或者车间地坪的安装支腿上，安装时不需要额外加工复杂的定位结构，只要保证安装面平面度公差在每米0.5mm以内，就能避免辊子卡滞的问题。辊子沿输送方向等距排布在基板下方，每根辊子两端都配置了内嵌式轴承座，通过侧部的紧固螺栓将轴承座锁定在基板的安装槽内，这种侧装结构的好处是后期维护更换辊子时，不需要拆解整个上部基板，只需要松开对应位置的侧部紧固件就能抽出辊子，大幅降低产线停机维护的时间成本。辊子外露的圆柱面高出基板下沿的支撑边，输送时工件底面直接与辊子外圆接触，依靠滚动摩擦替代滑动摩擦，推动工件移动的作用力仅为同尺寸滑动平台的十分之一左右，既可以配合人工推送完成工位间周转，也可以在端部加装驱动单元实现动力输送，适配不同自动化程度的产线需求。从安装边界来看，该辊道整体为扁平矩形结构，厚度方向尺寸紧凑，不会占用过多的竖向安装空间，适合在设备间隙、流水线接驳位等空间受限的位置布置，基板两侧的伸出边可作为安装定位基准，对接其他输送设备时，只要保证对接面辊子顶面高度差控制在1mm以内，就能避免工件输送时出现卡滞、磕碰的问题。在实际选型应用中，这类辊道单根辊子的承载能力可根据输送工件的总重调整辊子排布间距，工件重量越大，辊子排布间距越小，保证工件底面始终有至少三根辊子同时承载，避免单个辊子受力过载导致轴承损坏。辊子表面可根据输送工件的材质选择不同的包覆层，输送易刮花的精加工工件时可在辊子外包覆聚氨酯层，输送高温工件时可采用金属辊面直接接触，适配不同行业的输送需求。
