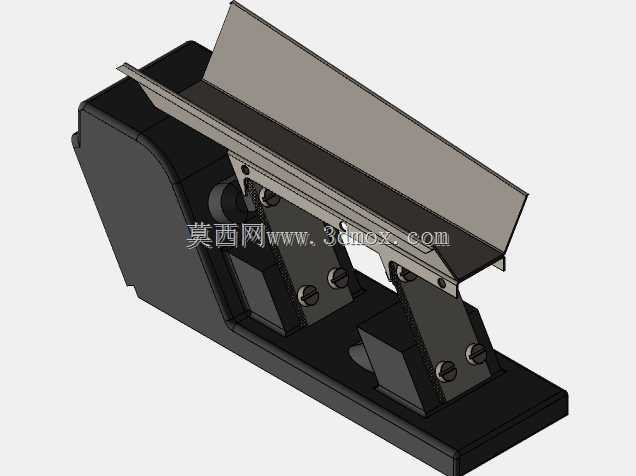

紧凑型电磁直线振动给料设备结构

　　在小零件自动化分拣、精密装配、定量投料的产线环节里，这类紧凑型电磁直线给料结构的适配场景非常广泛，小到电子行业的贴片元件、五金行业的螺丝铆钉，大到食品医药行业的颗粒状物料，都能依靠它实现稳定的定向匀速送料，和常见的圆盘振动盘搭配时，它承担直振送料段的功能，把盘体排序输出的工件平稳输送到下一工位，也可单独作为短距离定量给料单元使用，适配多类轻载物料的输送需求。从结构功能来看，这套给料装置依靠电磁驱动产生高频微幅振动，配合板弹簧的弹性支撑，让上部的料槽产生定向的往复振动，槽内物料在振动作用下沿槽体匀速向前移动，和电机偏心块驱动的振动给料结构相比，电磁驱动的给料速率调节响应更快，可通过电控信号实时调整振幅，匹配不同节拍的产线需求，

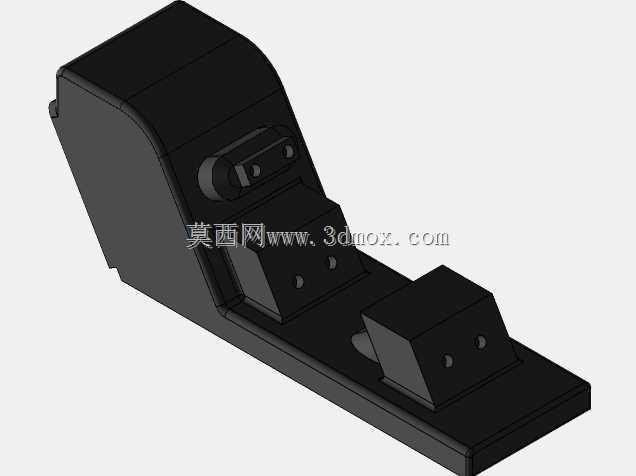

　　同时运行噪音更低，无转动摩擦部件，长期运行的维护成本更低，紧凑的结构设计也让它能嵌入空间受限的自动化设备内部，不会占用过多安装空间。设计这套结构时，首先要考虑的是振动系统的固有频率匹配，电磁激振单元的工作频率需要和板弹簧组件的固有频率接近，让整套结构工作在近共振状态，既能降低驱动功耗，也能保证振动的稳定性，避免出现振幅忽大忽小导致物料送料速率不均的问题；料槽的倾角设计需要结合输送物料的摩擦系数调整，通常槽体设置微小的下倾角度，配合振动的抛送作用让物料平稳前移，倾角过大会导致物料滑动速度过快无法精准控速，倾角过小则会降低送料效率甚至出现物料滞留在槽内的情况；底座部分设计为厚重的铸铁式结构，目的是增加整体配重，

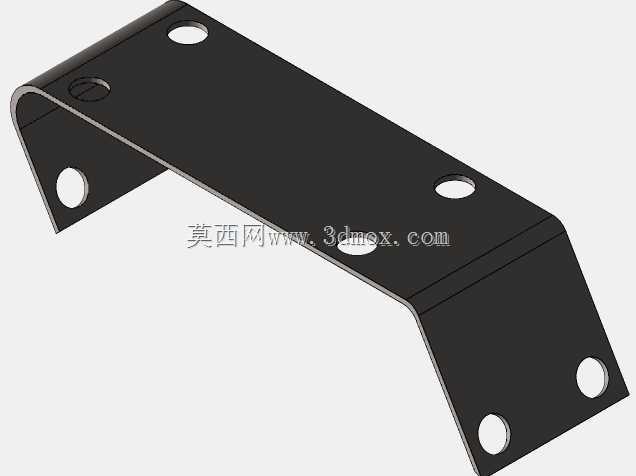

　　降低工作时的振动传递到安装机架上，避免对周边其他精密工位产生振动干扰，底座上的安装孔位预留了足够的调节余量，方便现场安装时调整整机的水平度和送料方向。从安装边界来看，这套给料结构的整体外形偏向窄长型，底座的安装孔采用对称排布，安装时需要保证底座与安装面完全贴合，避免出现悬空导致工作时产生额外的共振噪音；料槽部分采用平直的槽型结构，可根据实际输送的物料尺寸更换不同宽度、不同侧壁高度的槽体，槽体与振动支架的连接采用快拆式的紧固结构，更换不同物料对应的槽体时不需要拆解整机的振动核心部件，大幅缩短产线换型的调整时间；电磁驱动单元封装在底座与上部支架之间的防护壳内，可避免生产过程中的粉尘、碎屑落入驱动间隙，保证长期运行的可靠性，

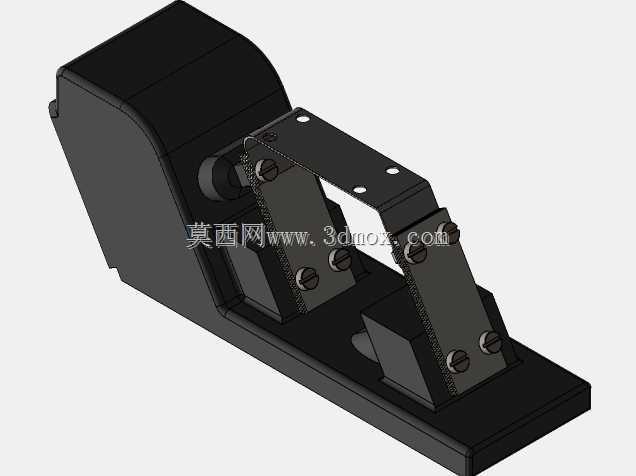

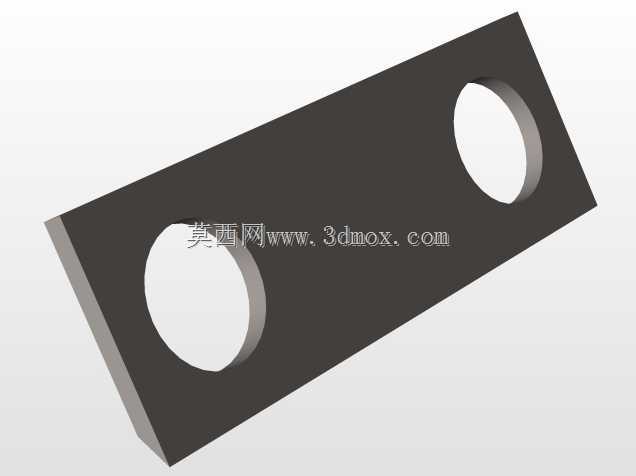

　　板弹簧组件采用多片叠层的设计，可通过调整弹簧片的压紧力来微调系统的弹性刚度，适配不同重量的料槽和物料负载，当输送较重物料时可增加弹簧片的预紧力，提升振动系统的负载能力，输送轻小物料时可适当降低预紧力，提升振幅响应的灵敏度。在实际选型适配时，需要根据输送物料的单重、整体料层厚度、要求的送料速率来匹配对应的驱动功率，这套紧凑型结构更适合输送单重较小、批量连续送料的场景，送料过程中无机械冲击，不会对易刮花、易破损的物料表面造成损伤，在电子元器件、精密小五金件的送料场景中优势尤为明显，同时电控部分可对接产线的PLC信号，实现送料的启停、速率快慢的实时联动，满足自动化产线的联控需求。
