多导柱导向式冲裁冲压模具结构

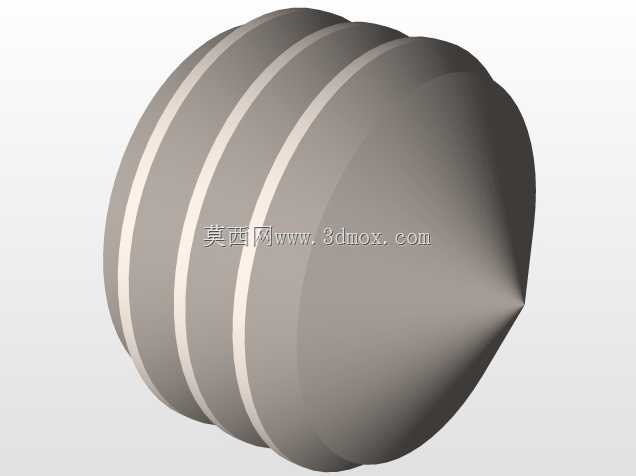

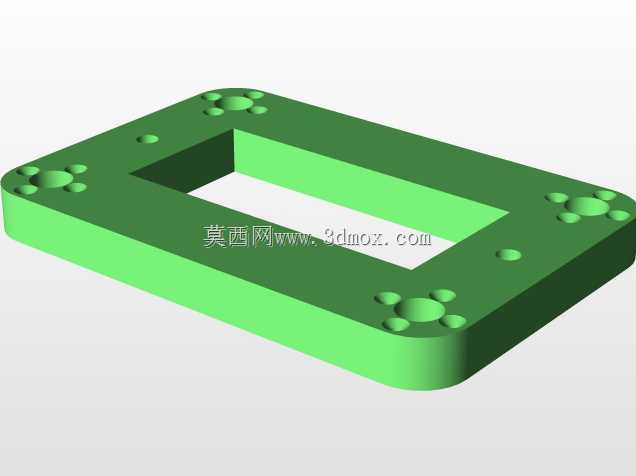

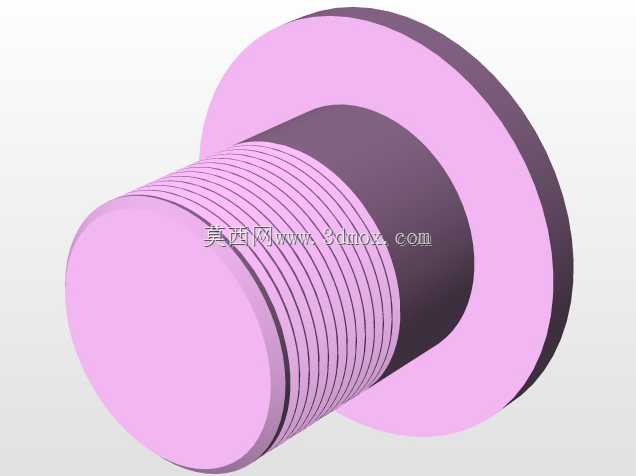

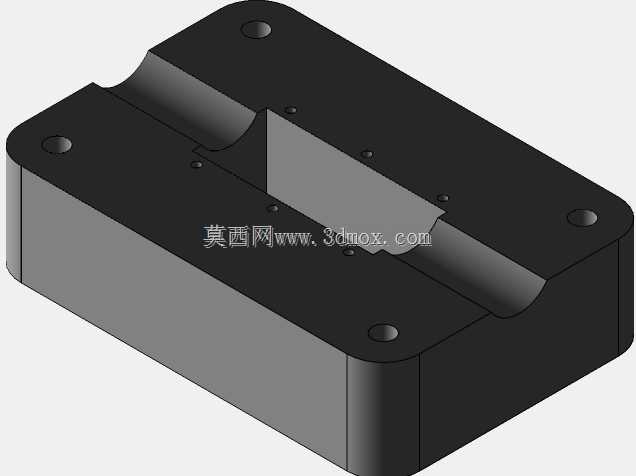

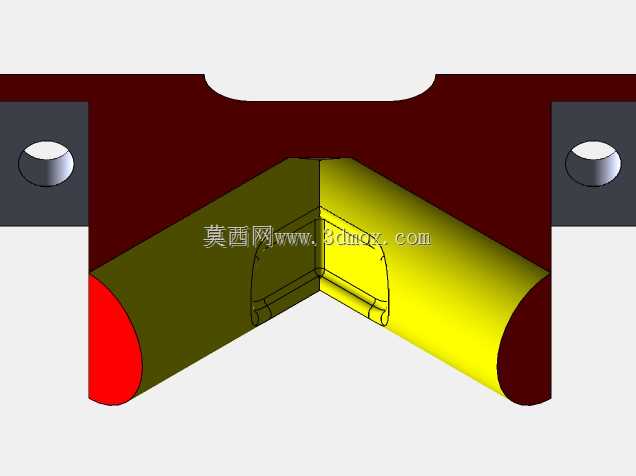

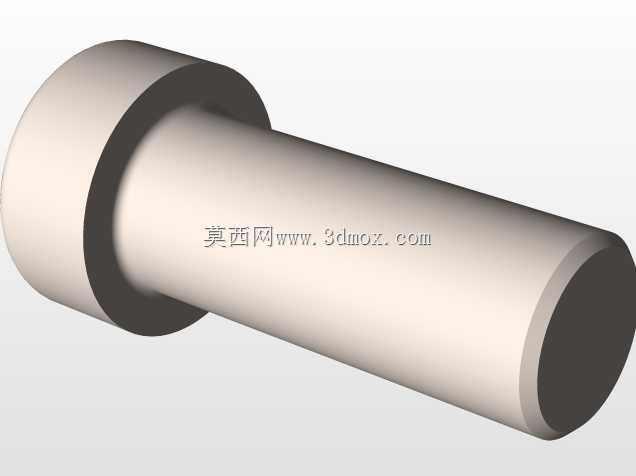

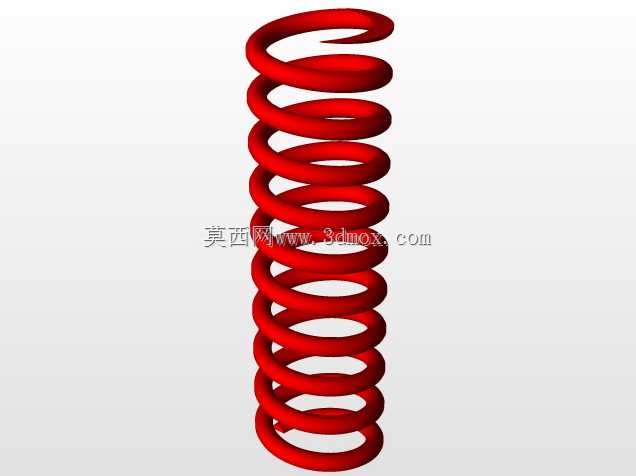

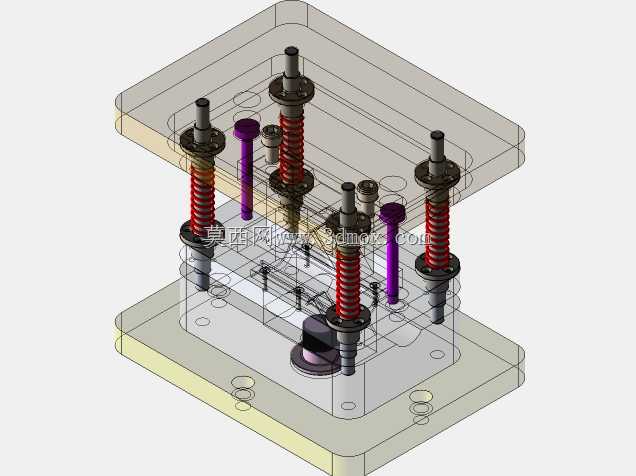

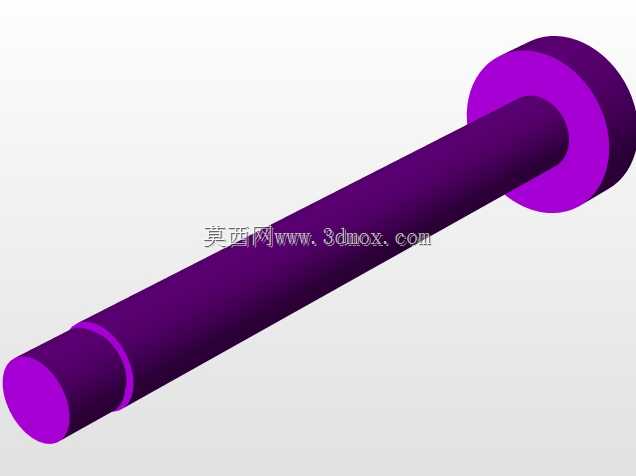

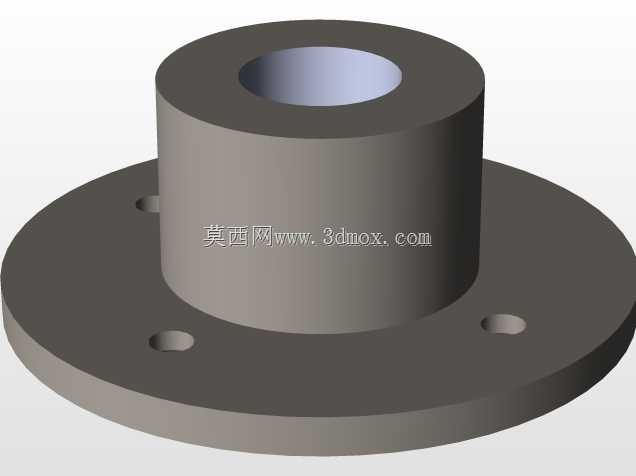

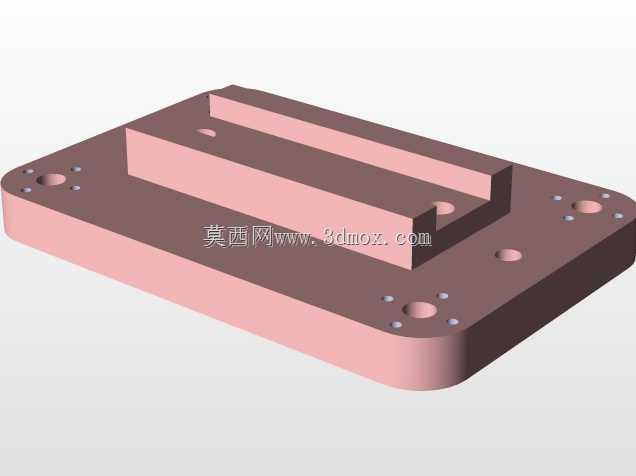

该冲模结构主要应用于金属板材冷冲压加工场景，覆盖电子五金、家电配件、汽车小尺寸冲压件的批量生产工序，可完成薄金属板材的冲孔、落料、浅成型等常规冲压作业，适配常规开式机械式压力机的安装使用需求，是中小尺寸冲压件量产环节常用的工装结构。整套模具采用上下模对合的经典冷冲模架构，上模座与下模座通过四根对称布置的滑动导柱实现精准导向，导柱配套高刚度压缩弹簧提供合模过程的缓冲与开模阶段的复位动力，导柱与模座的配合段采用精密公差配合，可将上下模合模的对位误差控制在微米级，避免冲裁过程中出现啃模、毛刺超差的问题。上下模座均采用加厚合金钢板加工而成，具备足够的抗弯刚度，在大吨位冲压力作用下不会出现挠曲变形，保证冲压过程中模面间隙均匀一致。模具内部集成了多组冲头、凹模镶块以及定位销结构，待加工板材可通过侧边定位柱快速完成装夹定位，无需反复调整位置即可保证每一次冲压的工位精度。紫色的等高套筒组件均匀布置在模座四角，用于控制合模过程的下行极限位置，避免冲头进给过量导致的刃口崩损，同时可适配不同厚度板材的冲压行程调整需求。整套结构的安装边界完全匹配常规压力机的工作台T型槽间距，上下模座的安装孔位采用标准化设计，可直接固定在对应吨位的压力机台面上，无需额外加工转接板。设计过程中充分考虑了冲压作业的受力分布，将冲裁力较大的主冲头布置在模座中心区域，小尺寸冲孔冲头环绕主冲头布置，让合模过程的冲压力始终处于模座受力中心位置，减少偏载带来的导柱磨损与模座变形。同时所有易损耗的冲头、凹模镶块均采用快换式结构设计，刃口磨损后可快速拆卸更换，无需整套模具拆模，大幅缩短产线换模、维修的停机时间。模座上预留的多组安装孔位可根据实际加工需求灵活增减冲头组件，适配不同规格冲压件的生产需求，具备较强的通用性，可覆盖同类型不同尺寸小冲压件的加工要求，减少企业的工装投入成本。
