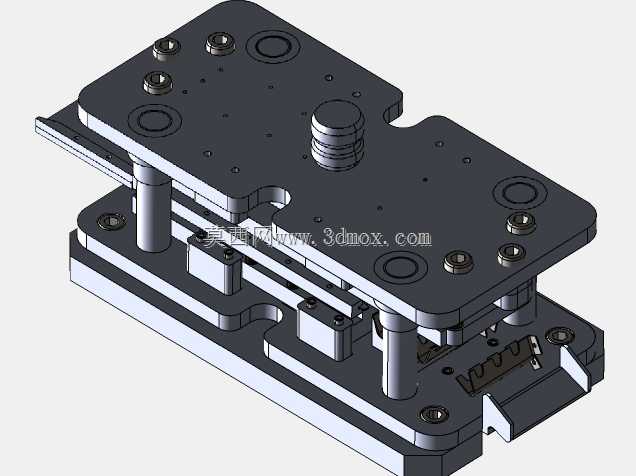

窗帘杆支架冲压成型级进模具结构

这套级进模主要应用于家装五金配件的批量冲压生产场景，针对窗帘杆支架这类小型五金支撑件的连续加工需求设计，可在单台压力机的单次行程内，通过多工位同步作业完成带料的多道冲压工序，全程无需人工周转半成品，适配大批量窗帘五金配件的高效生产需求，能够稳定输出符合装配精度要求的窗帘杆支架成品。从实际用途来看，该模具直接服务于窗帘安装五金件的制造环节，替代传统单工序分散冲压的生产模式，解决了单工序模生产中多次定位误差大、人工周转效率低、工序间半成品磕碰变形的问题，可直接将成卷的冷轧钢带原料送入模具进料端，依次完成冲定位孔、冲裁外形、折弯成型、局部压筋、落料分离等全流程工序，最终输出可直接进入表面处理环节的窗帘杆支架零件。在功能特性上，该模具采用标准后侧导柱模架结构，上下模座通过高精度导柱导套实现合模导向，合模重复定位精度可达0.02mm，能够保证多工位工序的位置一致性；模具设置了独立的弹性卸料装置，通过矩形弹簧提供卸料力，可在冲压完成后及时将带料从凸模上剥离，避免带料随凸模上行造成变形；各工位凸模采用快换式固定结构，当个别工位凸模出现磨损崩刃时，可单独拆卸更换，无需整体拆解模具，大幅降低了生产现场的维护停机时间；模具的成型工位设置了可调式限位块，可根据原料厚度的细微偏差调整成型深度，保证支架折弯角度的一致性，避免出现安装时与窗帘杆配合过松或过紧的问题。从设计思路来看，该模具采用排样优化设计，将窗帘杆支架的展开外形在带料上进行错位排布，将材料利用率提升至78%以上，有效降低了单位产品的原料成本；排样过程中充分考虑了各工序的变形干涉问题，将冲裁工序安排在前段工位，成型工序安排在中段工位，最终落料工位设置在模具末端，避免成型后的零件在带料传送过程中发生变形；模具的送料步距通过侧刃与导正销配合定位，侧刃先冲出带料的定位缺口实现粗定位，各工位的导正销插入预冲的定位孔实现精定位，保证每一次送料的步距误差控制在0.01mm以内，避免出现孔位偏移、外形错边的不良品。在外形尺寸与安装边界上，该模具整体闭合高度适配常规160吨开式压力机的安装参数，上下模座的安装槽尺寸与压力机工作台的T型槽规格匹配，无需额外制作过渡安装板即可直接装夹；模具的进料高度适配标准钢带放料架的出料高度，可直接对接常规的滚轮送料机实现自动化送料，无需额外调整送料线高度；模具的下模座设置了统一的废料滑落通道，各工位冲裁产生的废料可直接通过通道落入压力机下方的废料收集槽，无需人工频繁清理模面废料，进一步提升了连续生产的稳定性。
