多工位级进冲压模具全三维装配结构

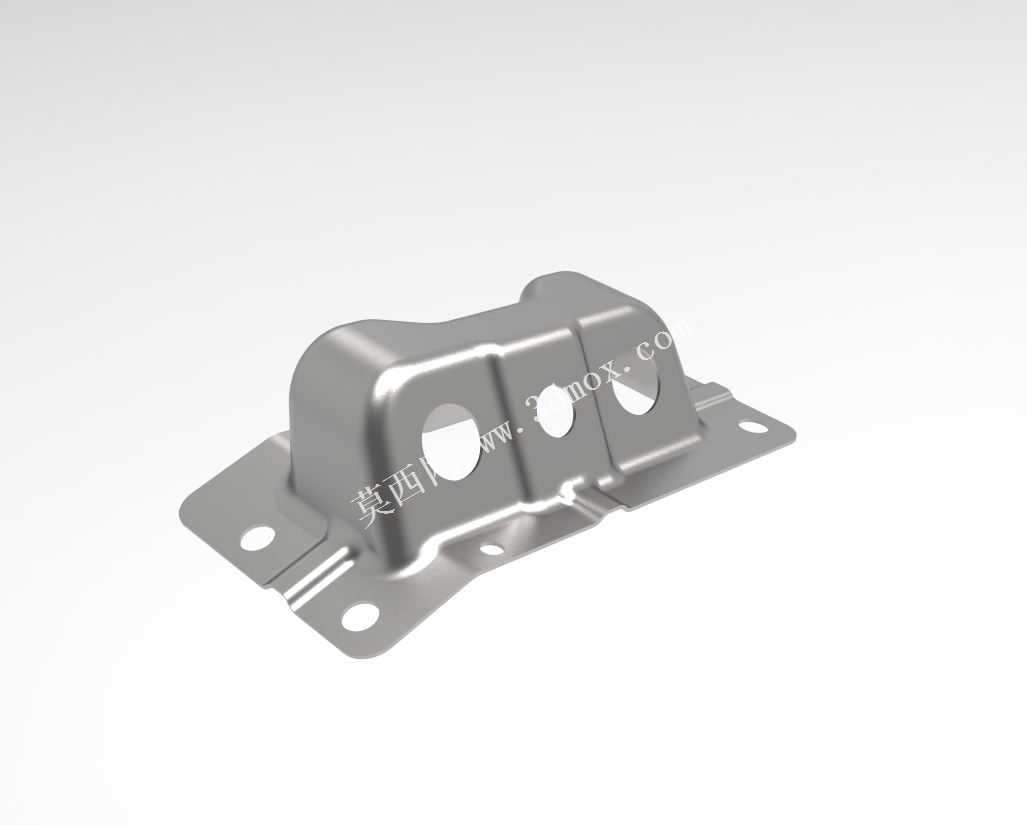

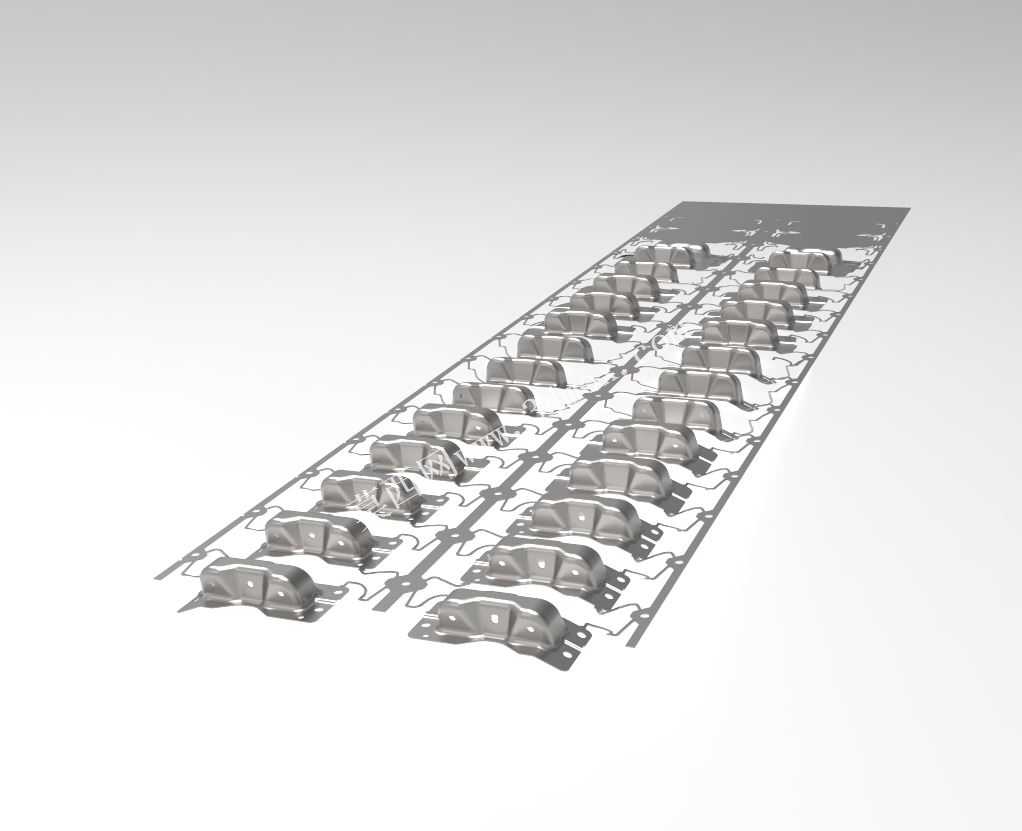

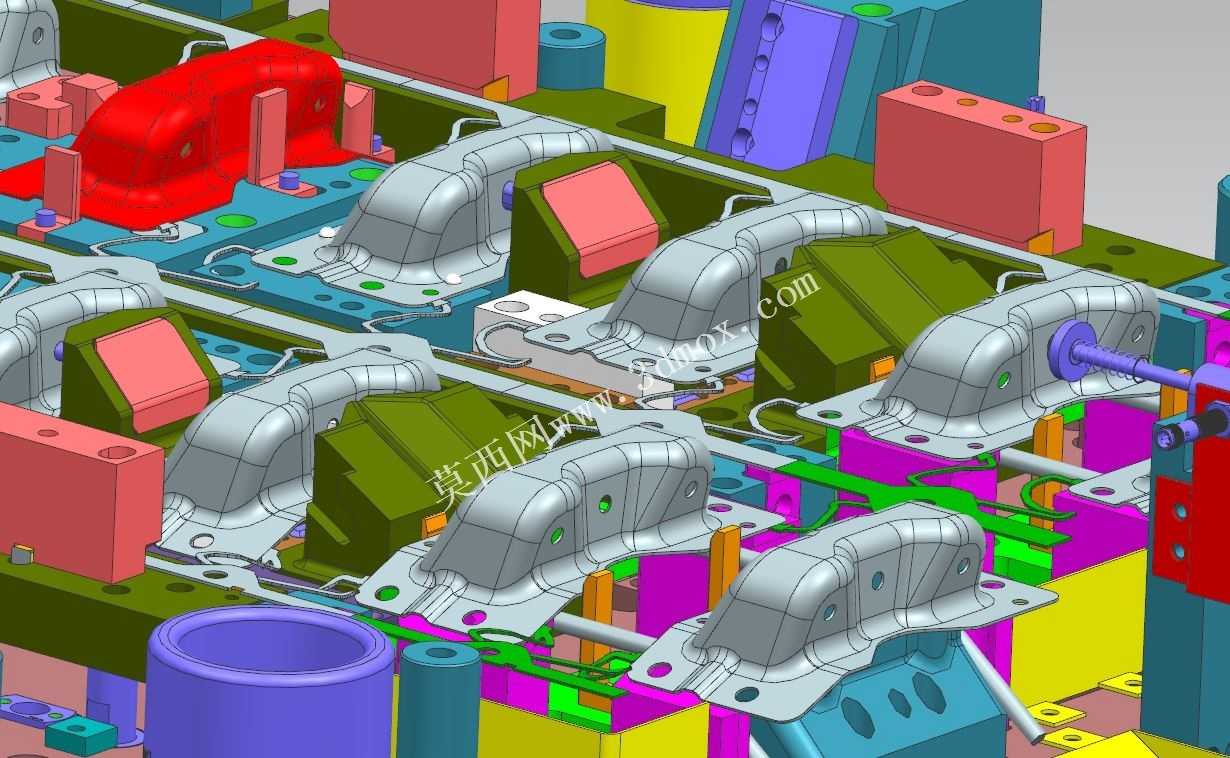

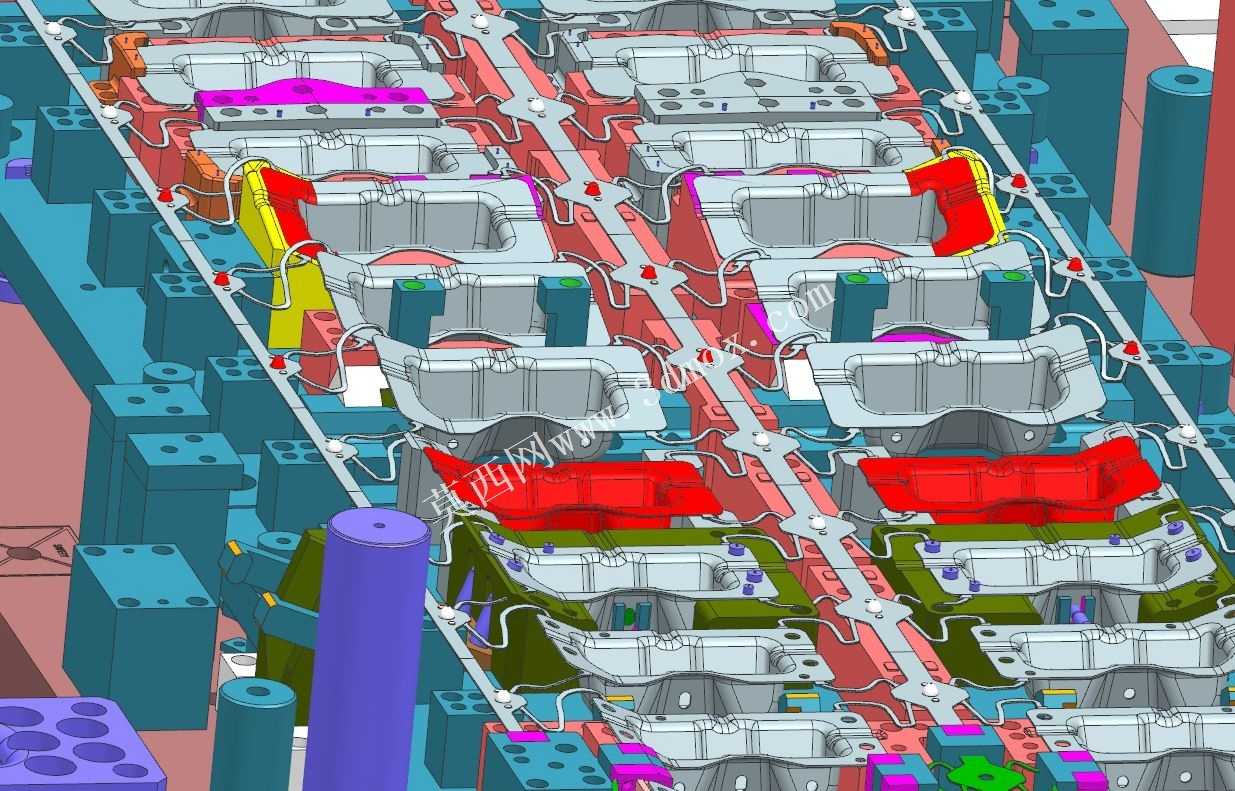

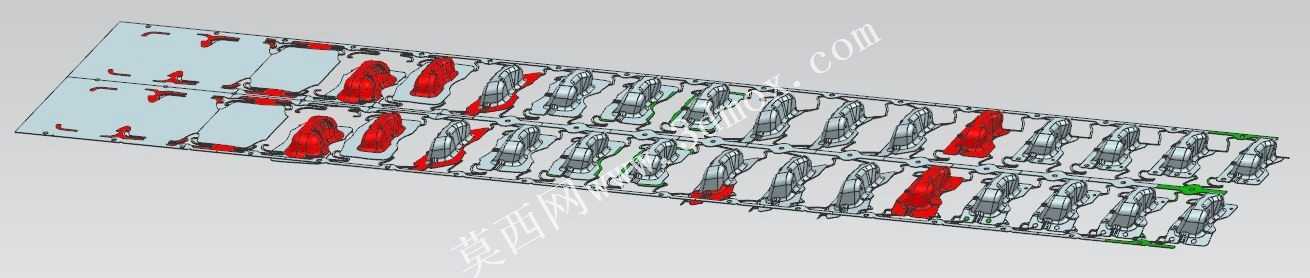

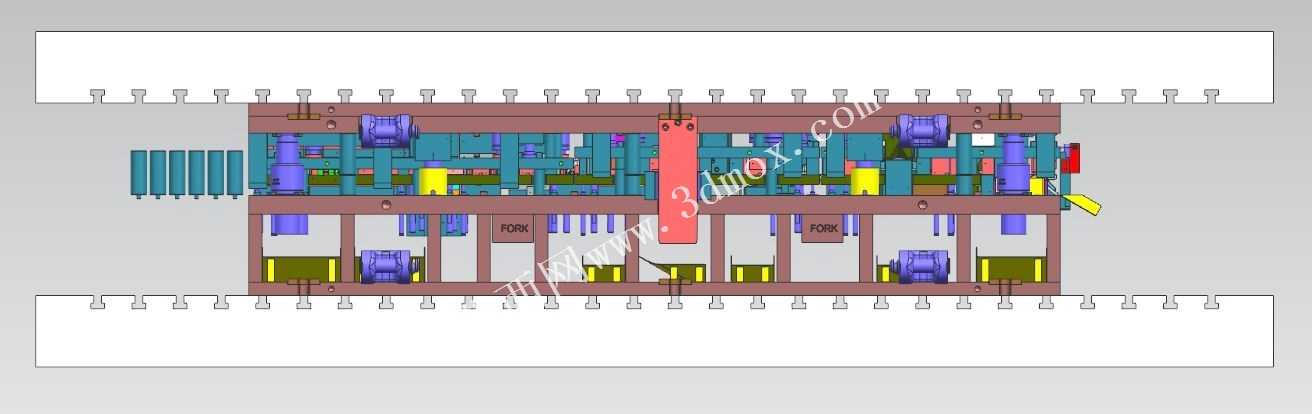

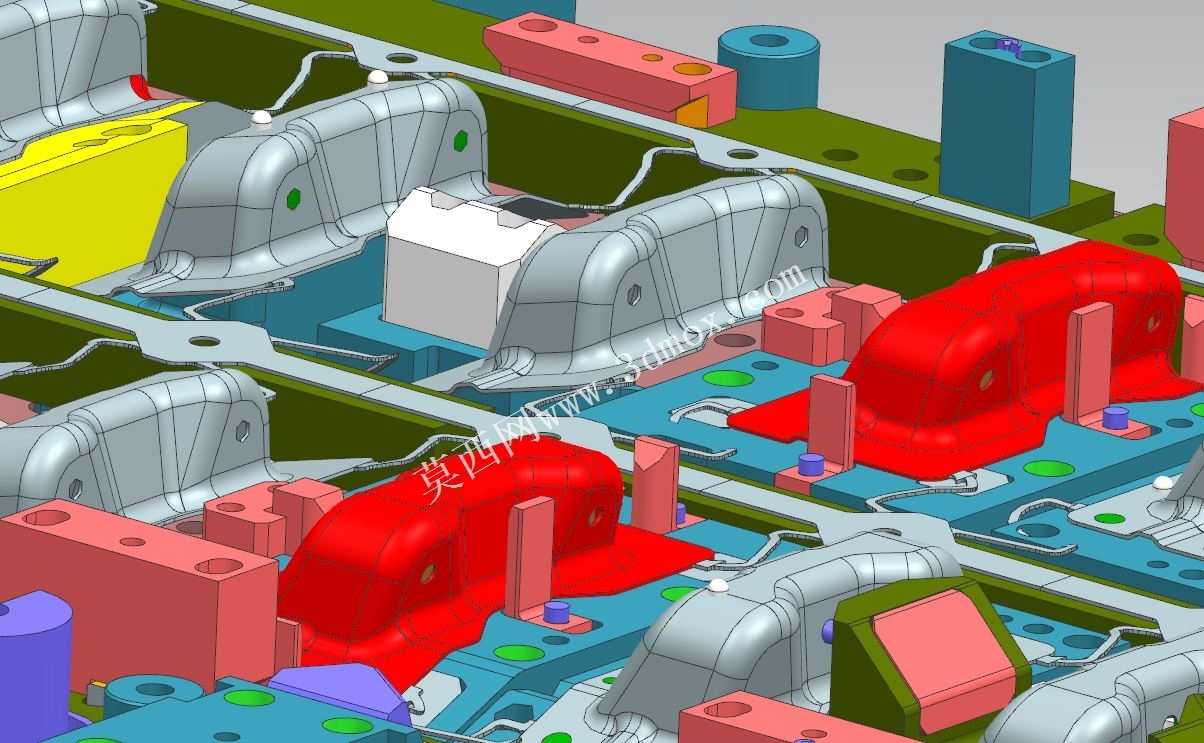

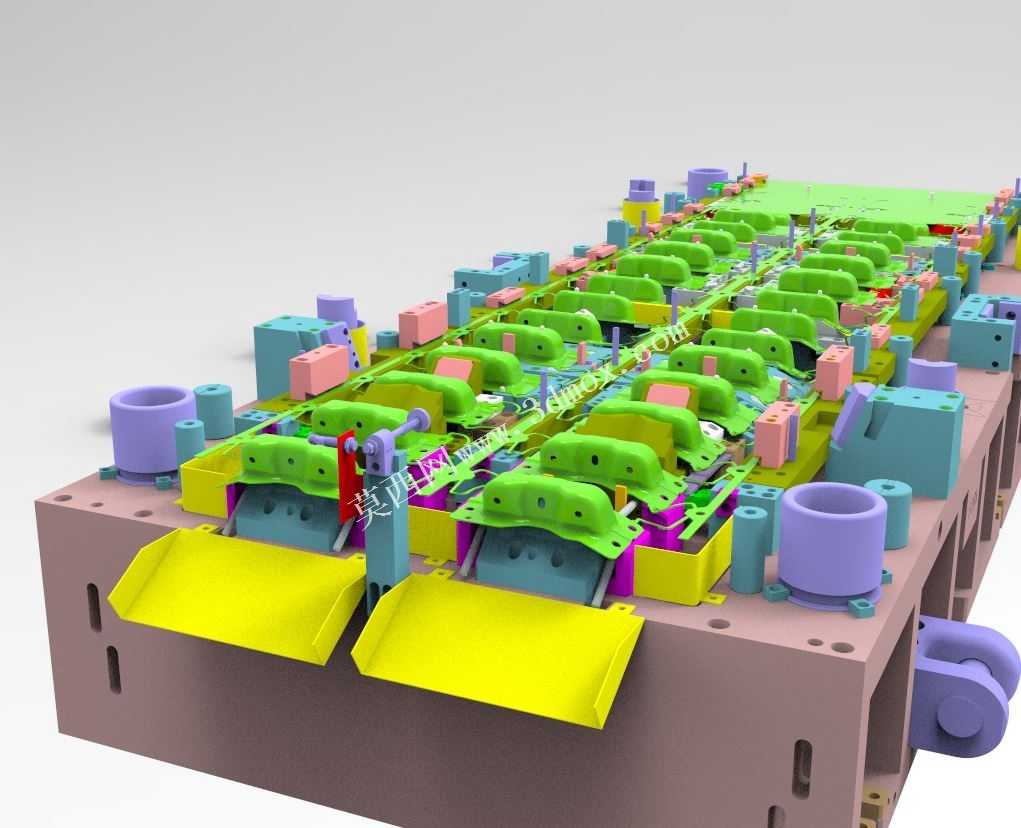

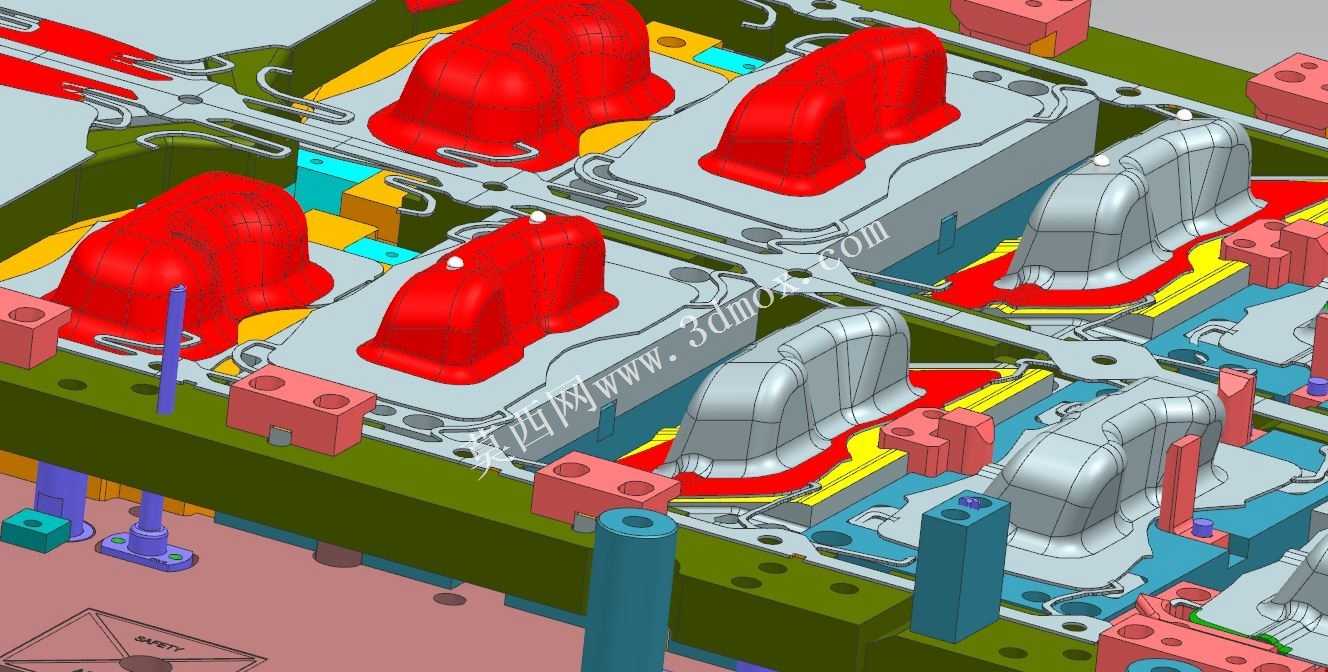

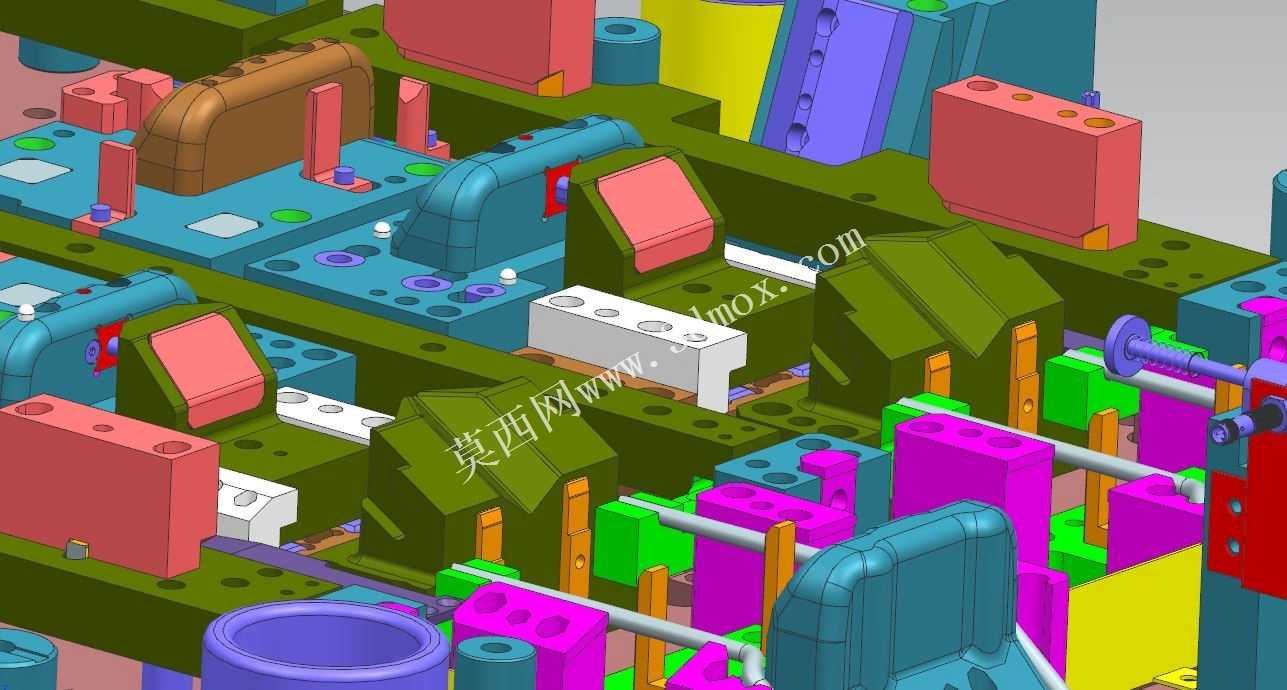

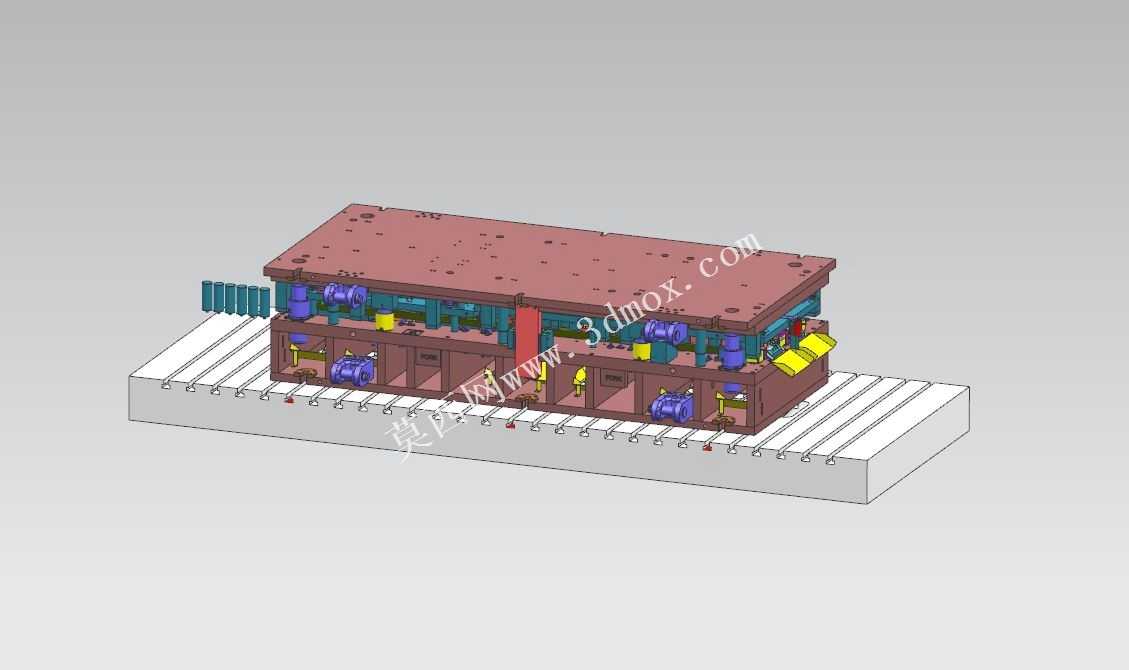

这套多工位级进冲压工装，主要应用于大批量金属薄板零部件的连续冲压生产场景，常见于汽车结构件、家电五金配件、电子金属接插件等产品的冲压加工产线，可直接适配对应吨位的闭式冲床安装使用，替代传统单工序分散冲压的作业模式，大幅提升生产效率与成品尺寸一致性。整套工装采用下模座为核心承载基座的布局设计，模座本体选用高强度铸铁材质加工，预留了标准的冲床安装T型槽位与定位销孔，安装边界完全匹配常规宽台面冲床的工作台面尺寸，上下模合模导向采用独立导柱导套结构，可承受高速连续冲压过程中的侧向偏移力，保证长期作业的合模精度。沿料带送进方向依次排布了多组独立工位，包含冲裁、弯曲、成型、精整、切边等不同功能的作业单元，各工位的凸模、凹模镶块均采用快换式结构设计，通过独立压板与定位销固定在对应模座位置，当某一工位的刃口出现磨损时，可单独拆卸对应镶块进行修磨或更换，无需拆解整套模具，大幅降低后期维护的时间成本。料带的送进定位采用导正销配合浮动导料板的结构，送进过程中料带被均匀顶起，避免与下模型面发生剐蹭划伤，各工位之间设置了独立的弹压卸料结构，通过矩形弹簧提供稳定的卸料力，保证冲压完成后料带与凸模顺利分离，不会出现带料变形的问题。模具前端设置了倾斜式成品出料导板，冲压完成的成品件会沿导板滑落到预设的收料区域，无需人工手动取件，适配自动化连续生产的作业需求。整套模具的各功能部件采用差异化的色彩标识进行区分，不同功能的镶块、弹性元件、定位部件、导向部件均使用不同颜色标注，方便装配调试阶段快速识别部件位置，也便于后期维护时快速定位故障工位。各工位的成型行程、卸料力大小均经过前期模拟验证，可适配0.8-2.5mm厚度的冷轧钢板、镀锌板等常用冲压板材的加工需求，连续冲压作业的节拍可达到每分钟30-60次，相比单工序模具生产效率提升4倍以上，成品的尺寸公差可稳定控制在±0.02mm范围内，完全满足精密五金零部件的批量加工精度要求。
