Falco F8轻型飞机尾部机身结构设计

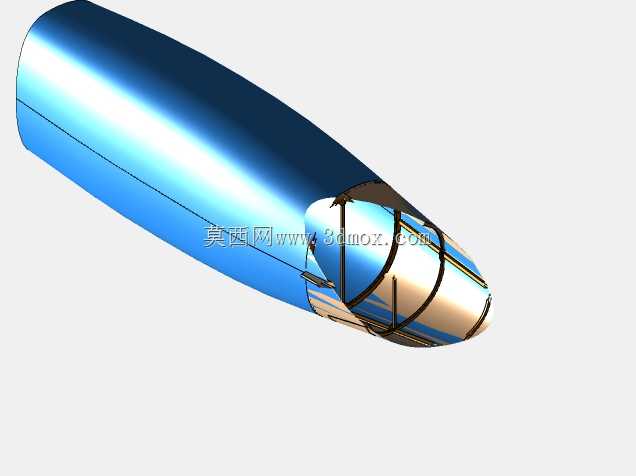

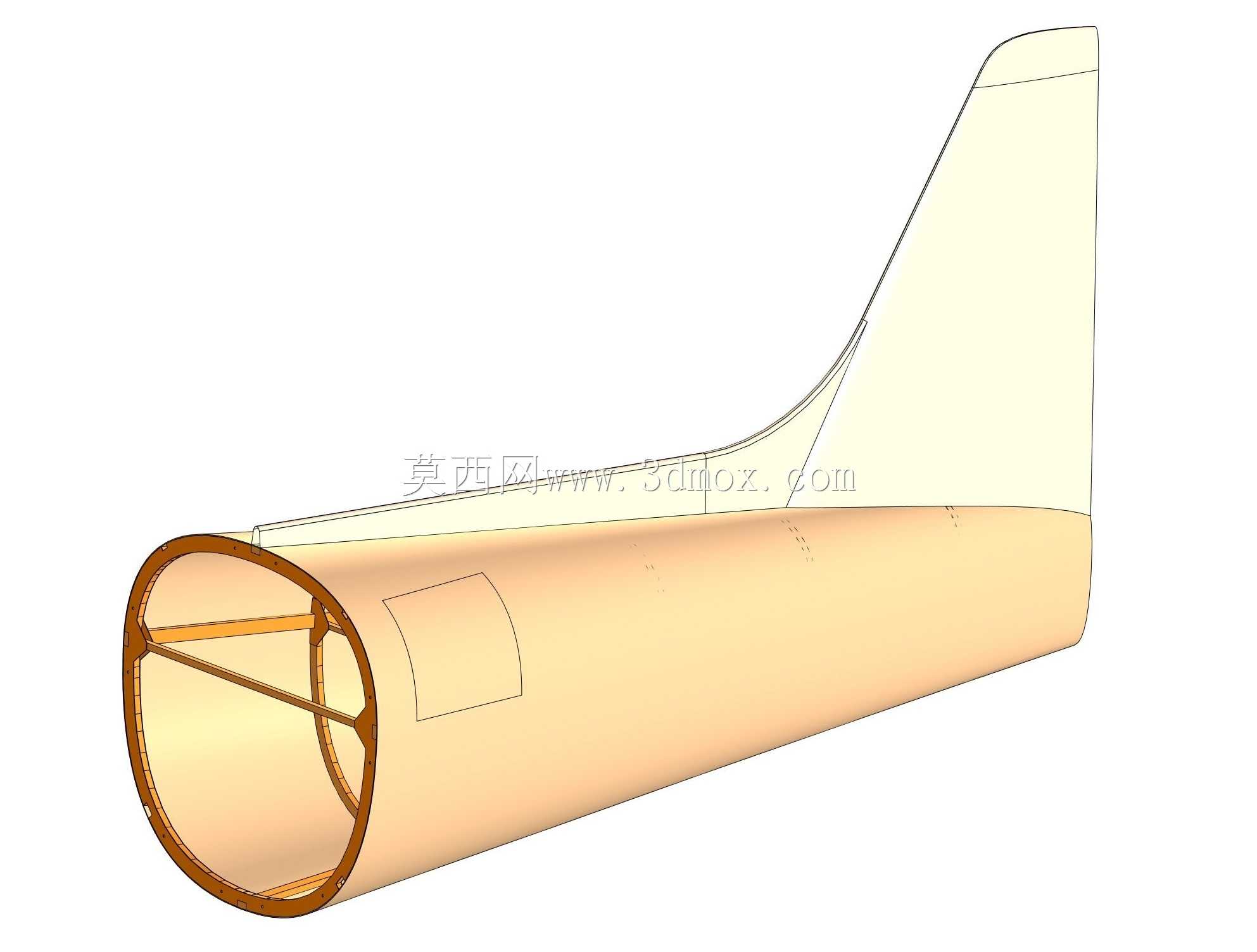

该结构为轻型通用航空飞行器Falco F8的尾部机身段，是整机组装流程中衔接中段机身与尾翼操纵系统的核心承载部件，主要应用于轻型运动飞机、自制实验类航空器的整机装配场景，承担尾翼气动载荷传递、尾部操纵线路布设、尾椎气动外形过渡的核心功能。在实际飞行场景中，该段结构需要将垂直尾翼、水平尾翼产生的气动升力、操纵力矩稳定传递至机身主承力框架，同时为尾部航行灯、天线、操纵钢索或拉杆提供可靠的安装空间与固定点位，保障飞行过程中尾部操纵的响应精度与结构可靠性。从功能特性来看，该尾部段采用半硬壳式机身结构设计，外部曲面为连续顺滑的流线型气动外形，能够大幅降低飞行过程中的尾部压差阻力，减少尾部紊流对尾翼气动效率的干扰；内部设置环形隔框与纵向支撑桁条，在严格控制结构重量的前提下，保证机身段的抗弯、抗扭刚度，避免飞行载荷下结构形变影响尾翼操纵精度。设计过程中优先匹配Falco F8整机的气动外形公差要求，尾部曲面与中段机身的对接端面采用精准的轮廓匹配设计，对接框上预留统一的连接孔位，可实现与中段机身的精准对位装配，无需现场修配即可保证整机外形的连续性；尾段末端的收缩曲面完全匹配垂直尾翼、水平尾翼的安装基准面，尾翼连接点位的位置度公差严格控制在航空装配要求范围内，能够保证尾翼安装角的精度，避免因安装偏差带来的飞行配平阻力。从安装边界来看，该尾段的前端对接框为环形承力端面，端面尺寸与Falco F8中段机身的尾部对接框完全一致，框体上的连接点位沿环向均匀分布，可通过螺栓连接实现与中段机身的刚性固定；尾段内部预留充足的走线空间，可容纳升降舵、方向舵的操纵传动构件，以及尾部航电设备的布线通道，内部支撑结构上预留通用安装点位，可适配不同规格的轻型飞机航电配件；尾段上部的曲面基准直接作为垂直尾翼的安装贴合面，两侧水平基准面匹配水平尾翼的安装座，所有安装面的平面度、同轴度均满足轻型航空器的装配精度要求，既能够保障结构连接的强度，也能减少装配过程中的校准工作量，适配轻型飞机小批量组装、自制类航空爱好者装配的实际需求。
