英式车轮离地30度喉部4寸顶轮工装结构

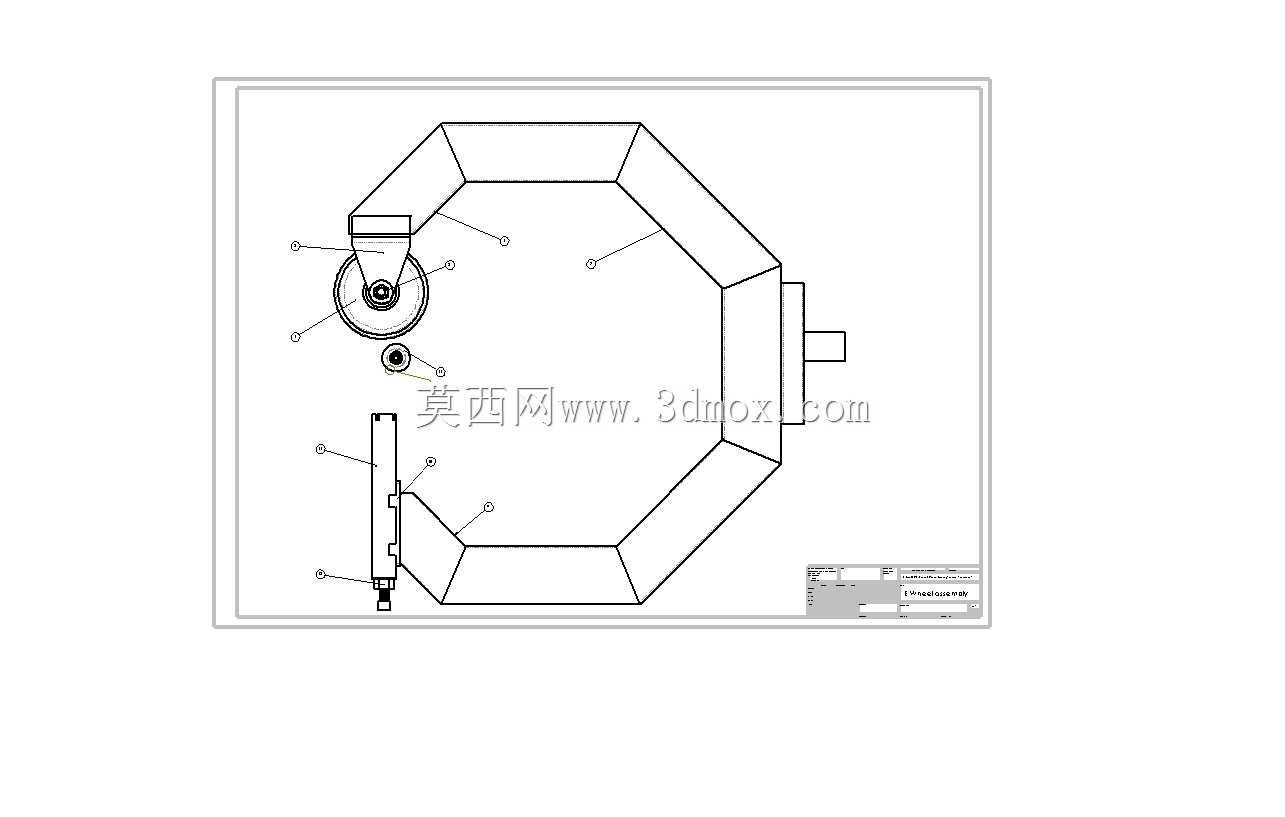

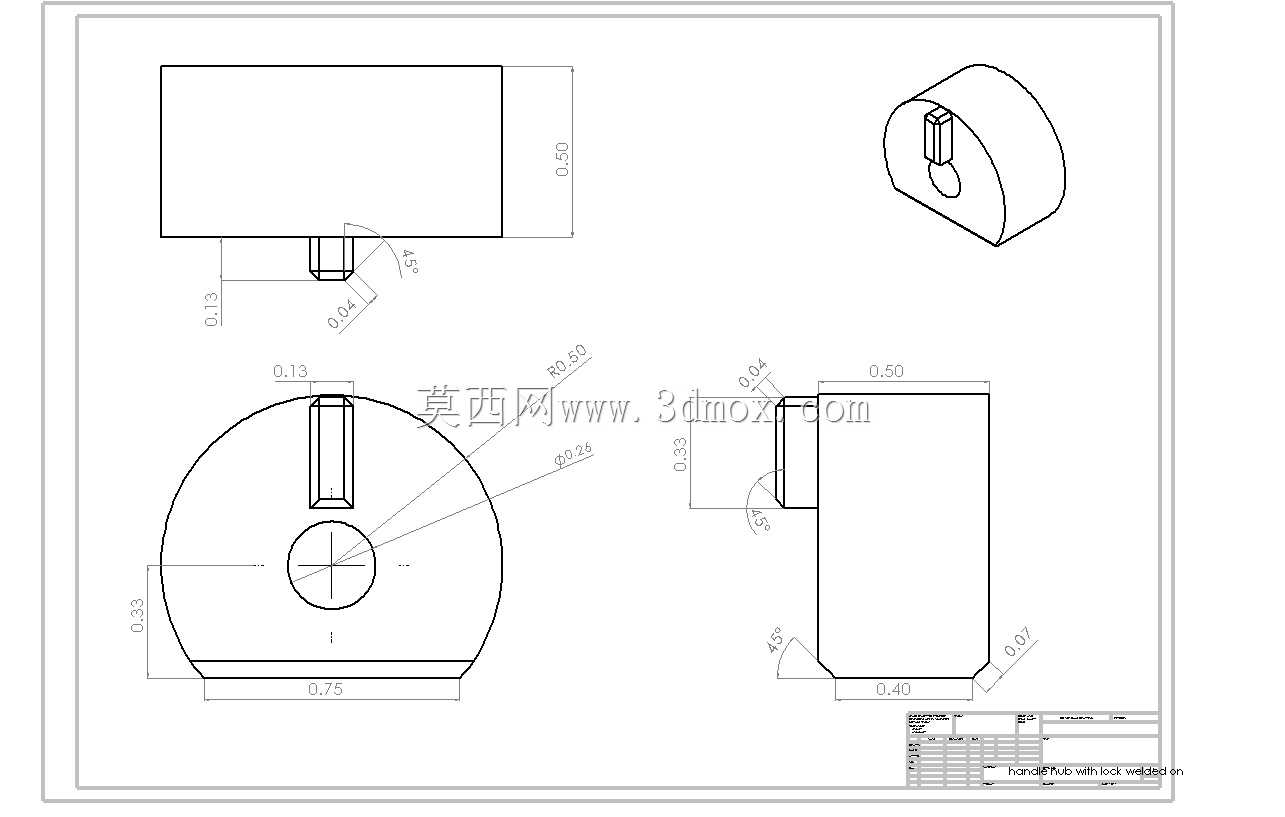

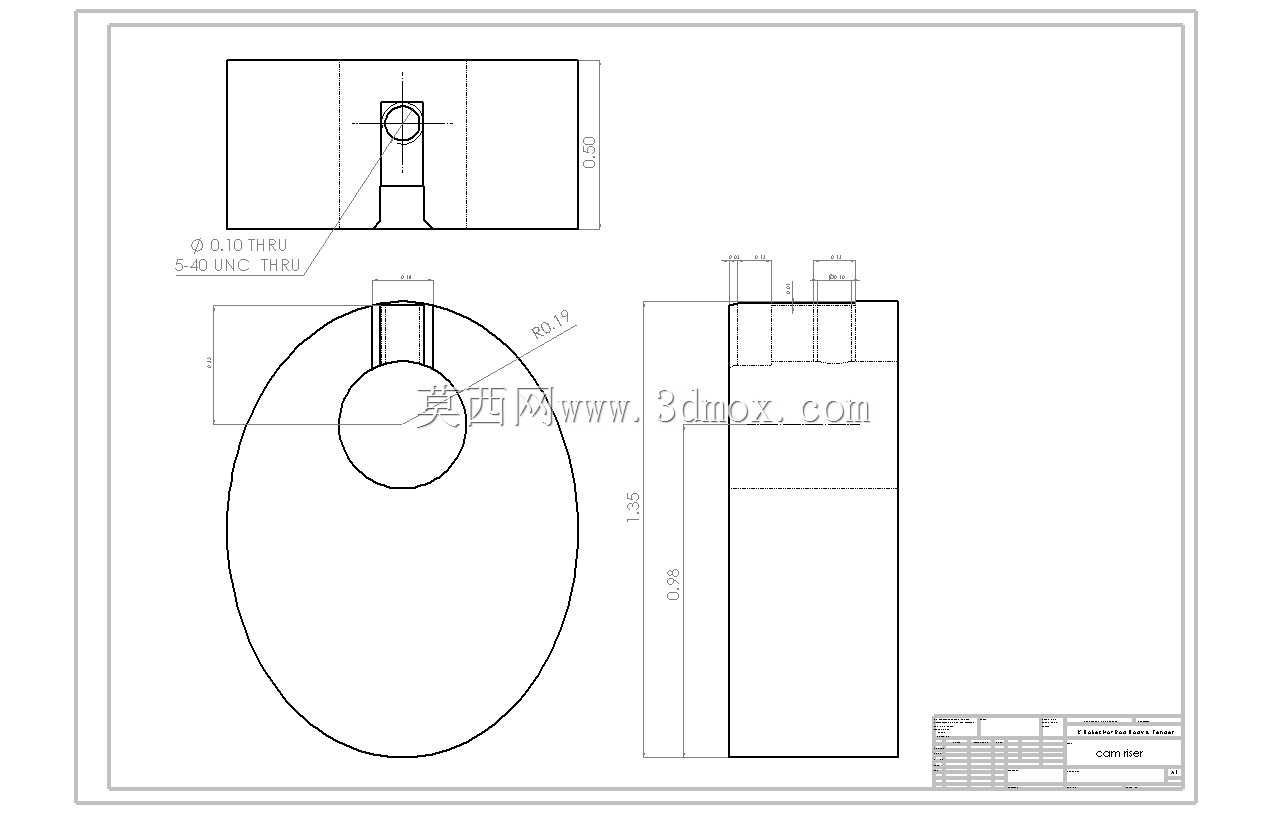

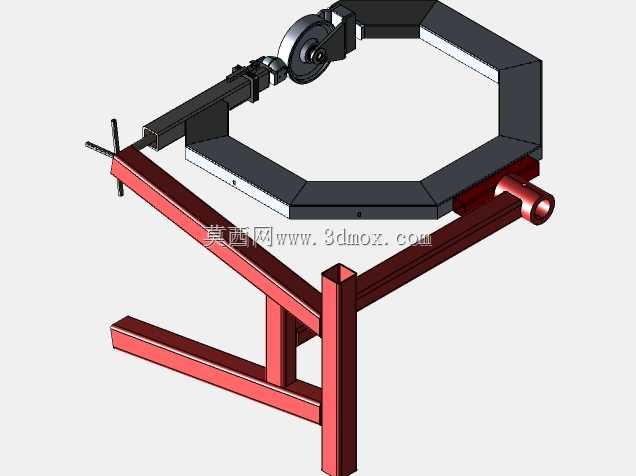

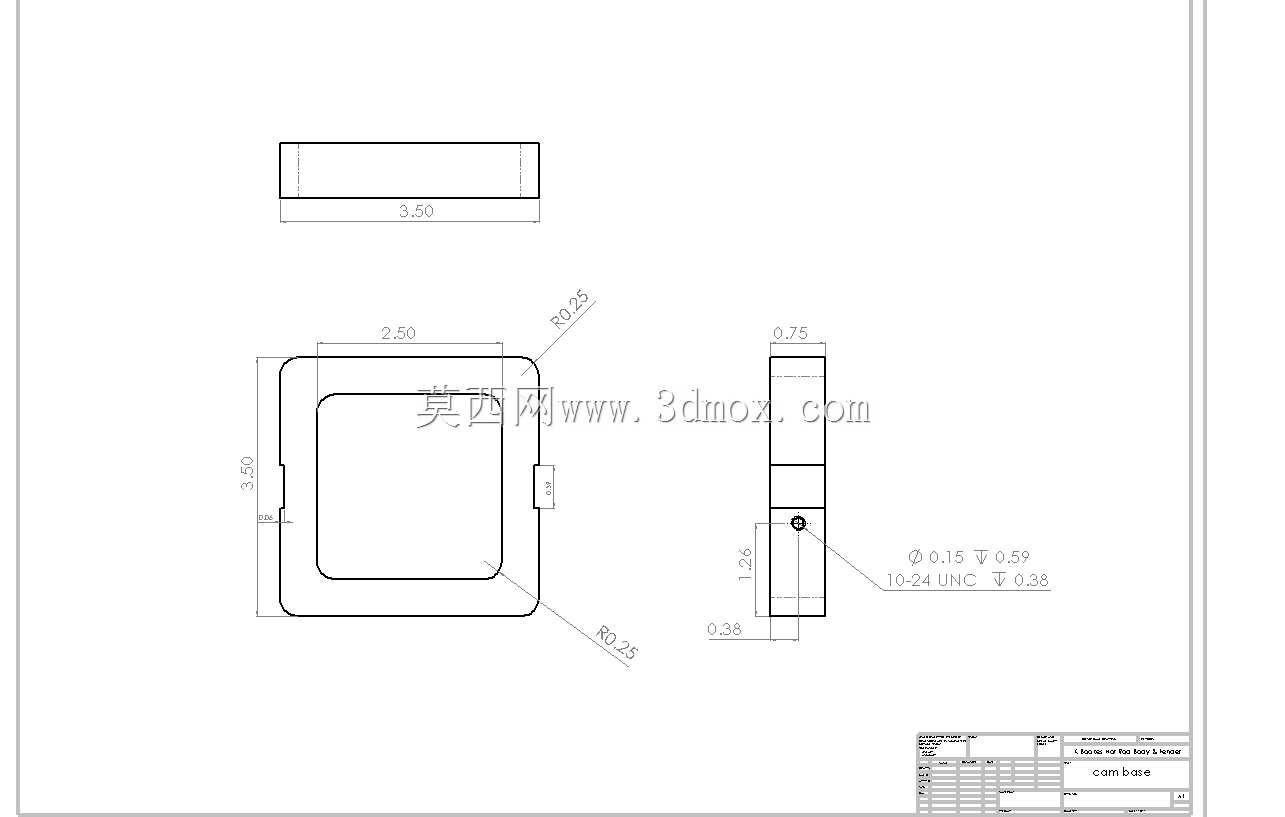

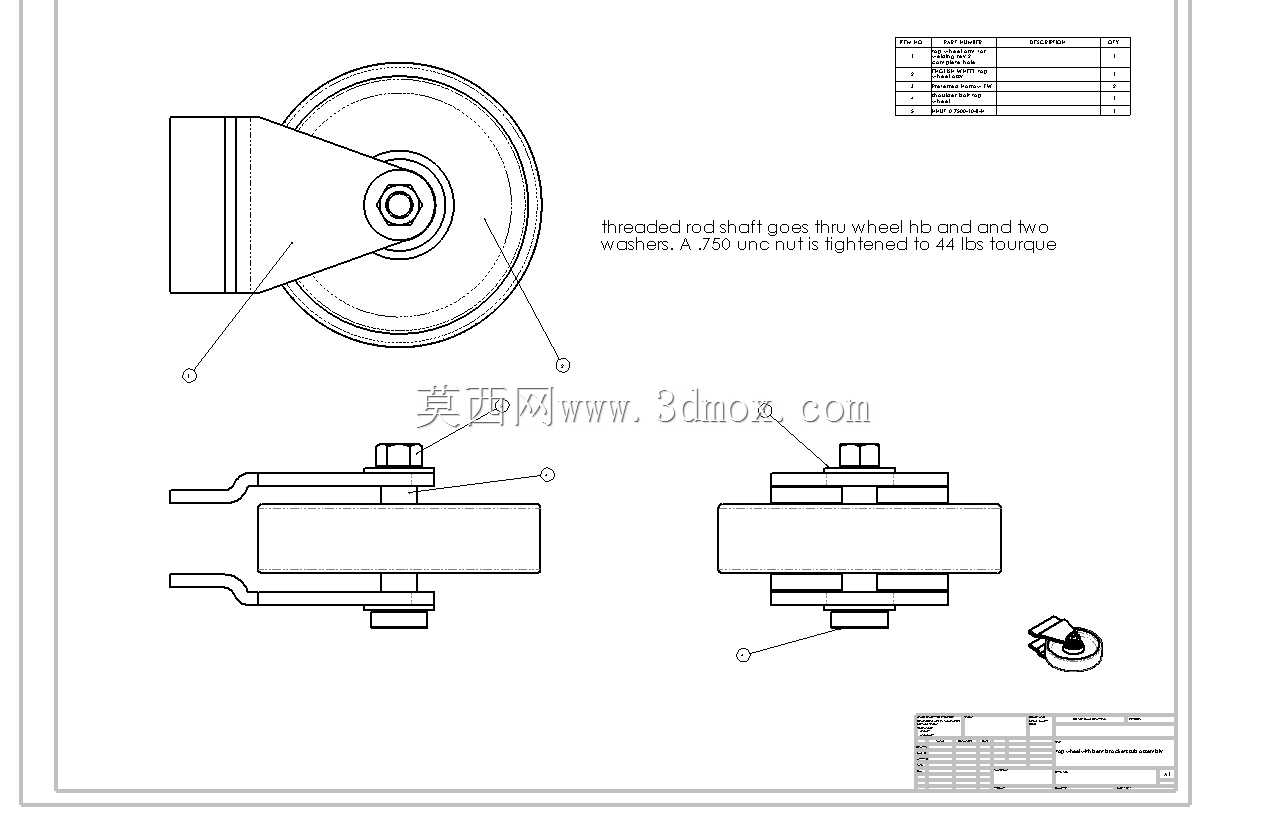

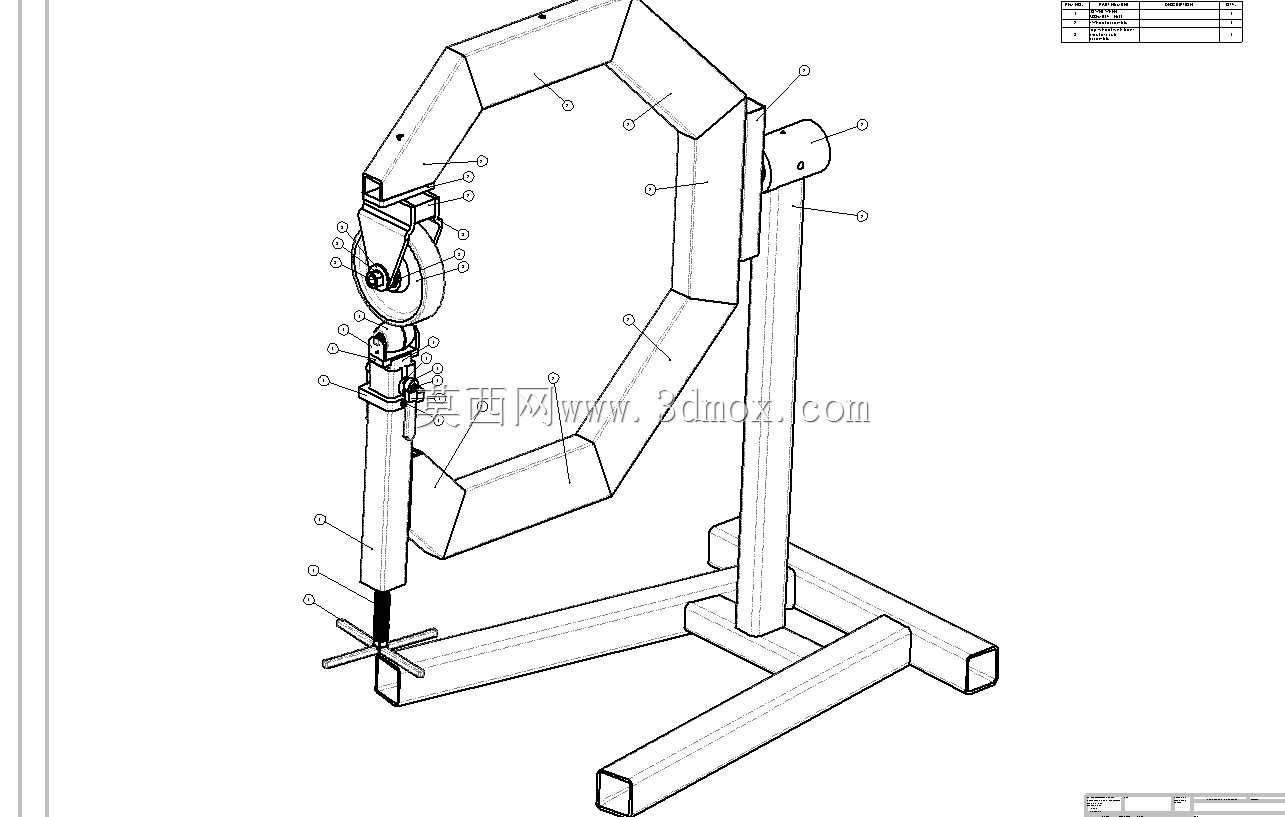

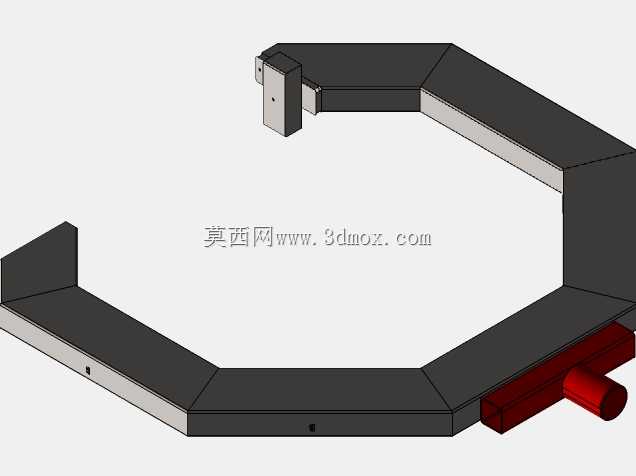

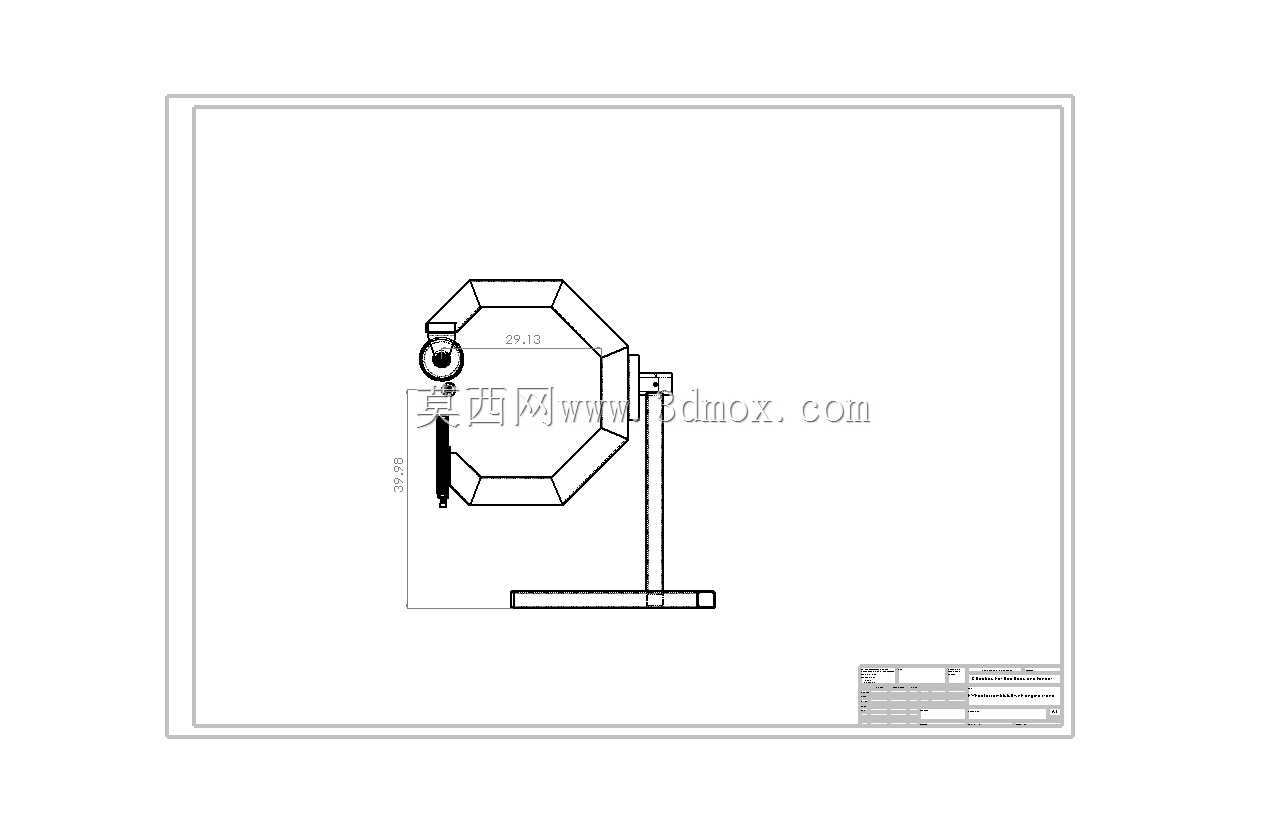

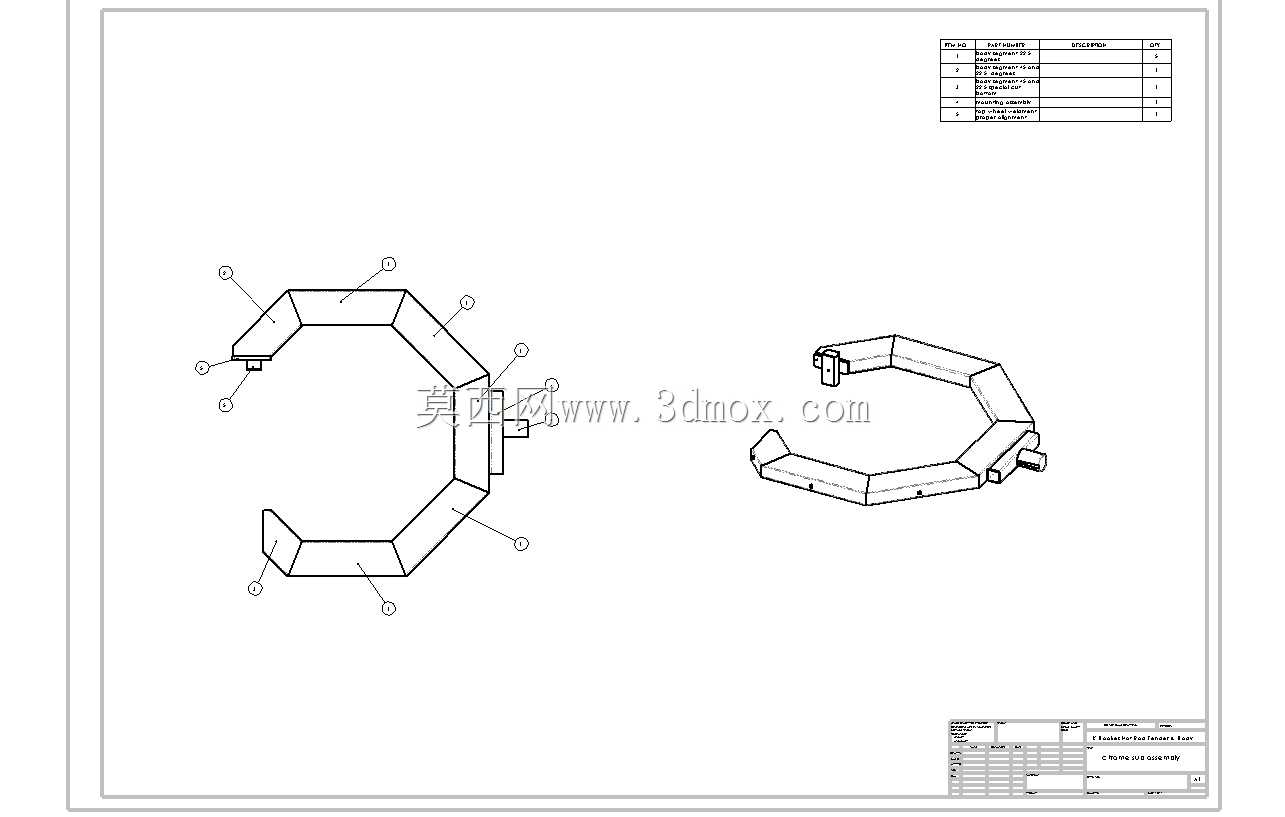

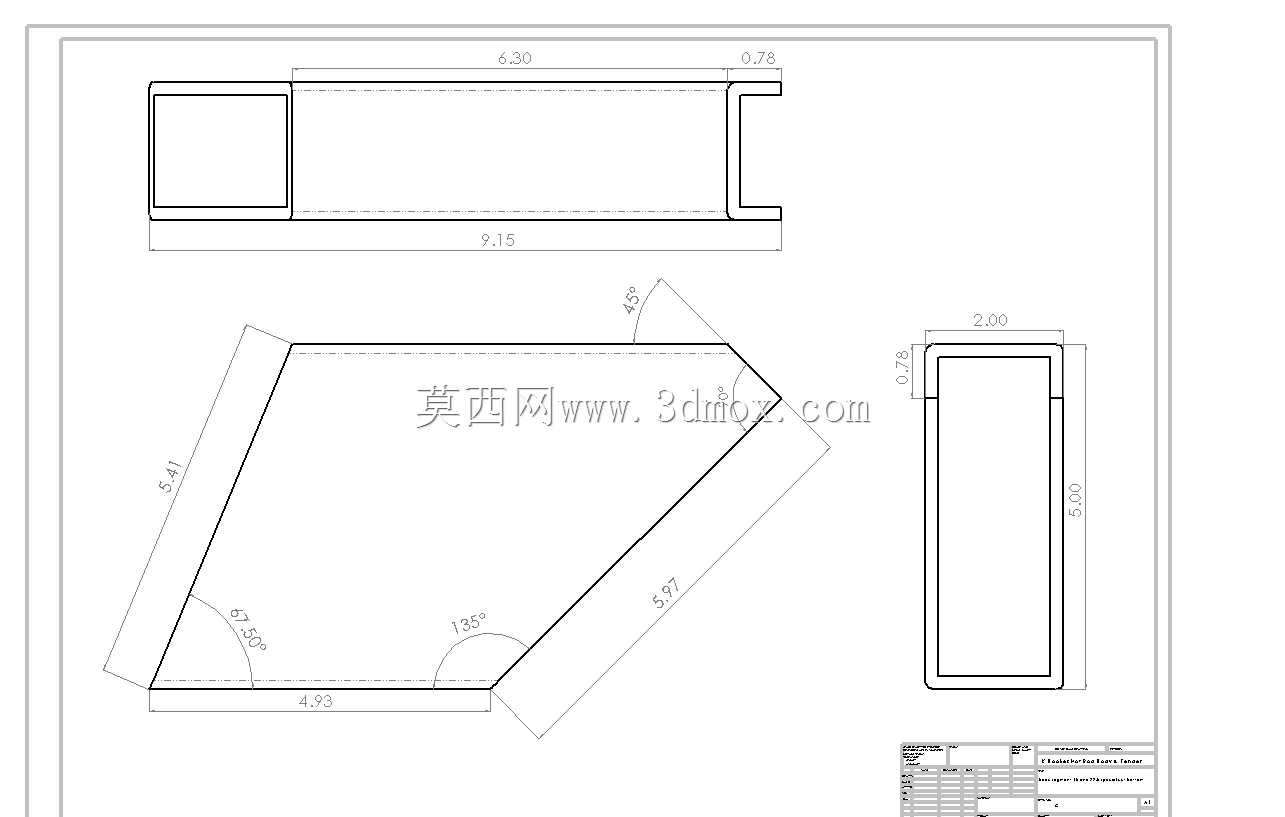

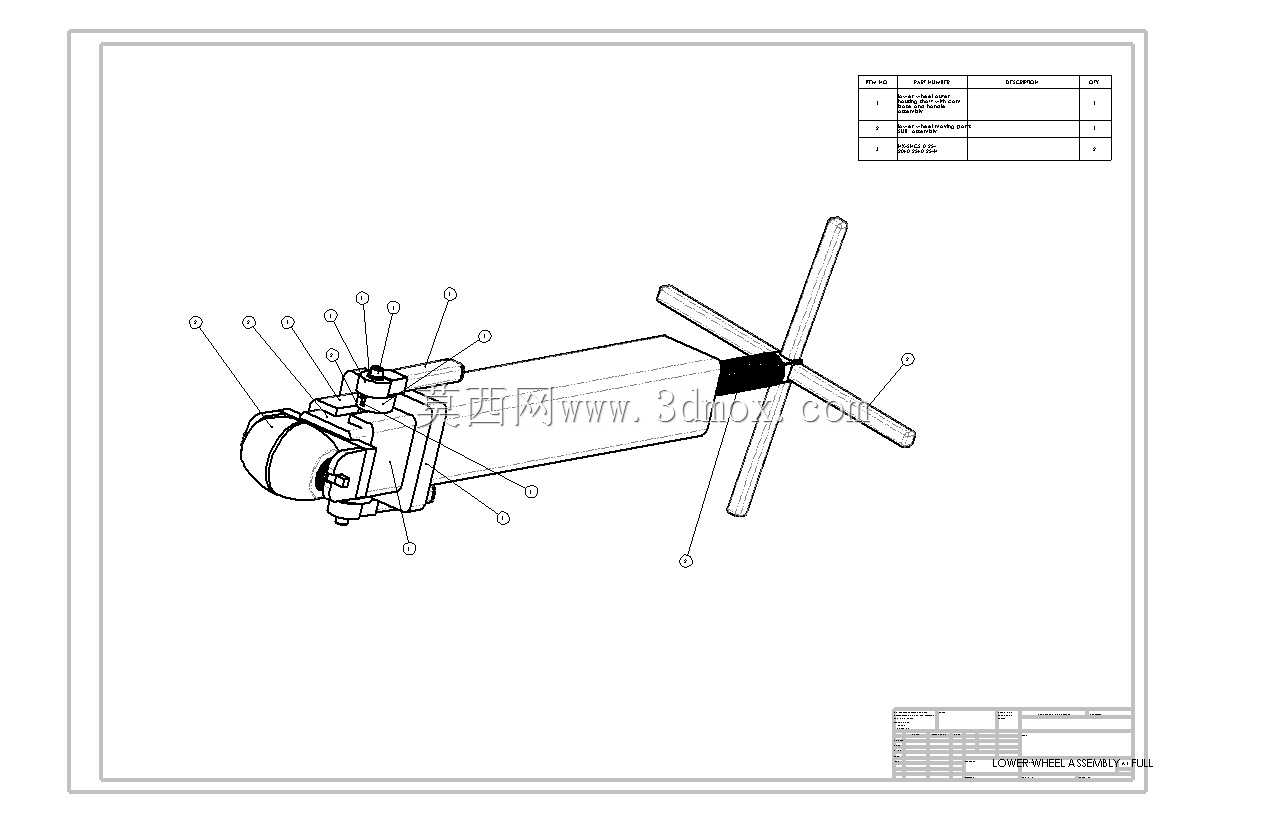

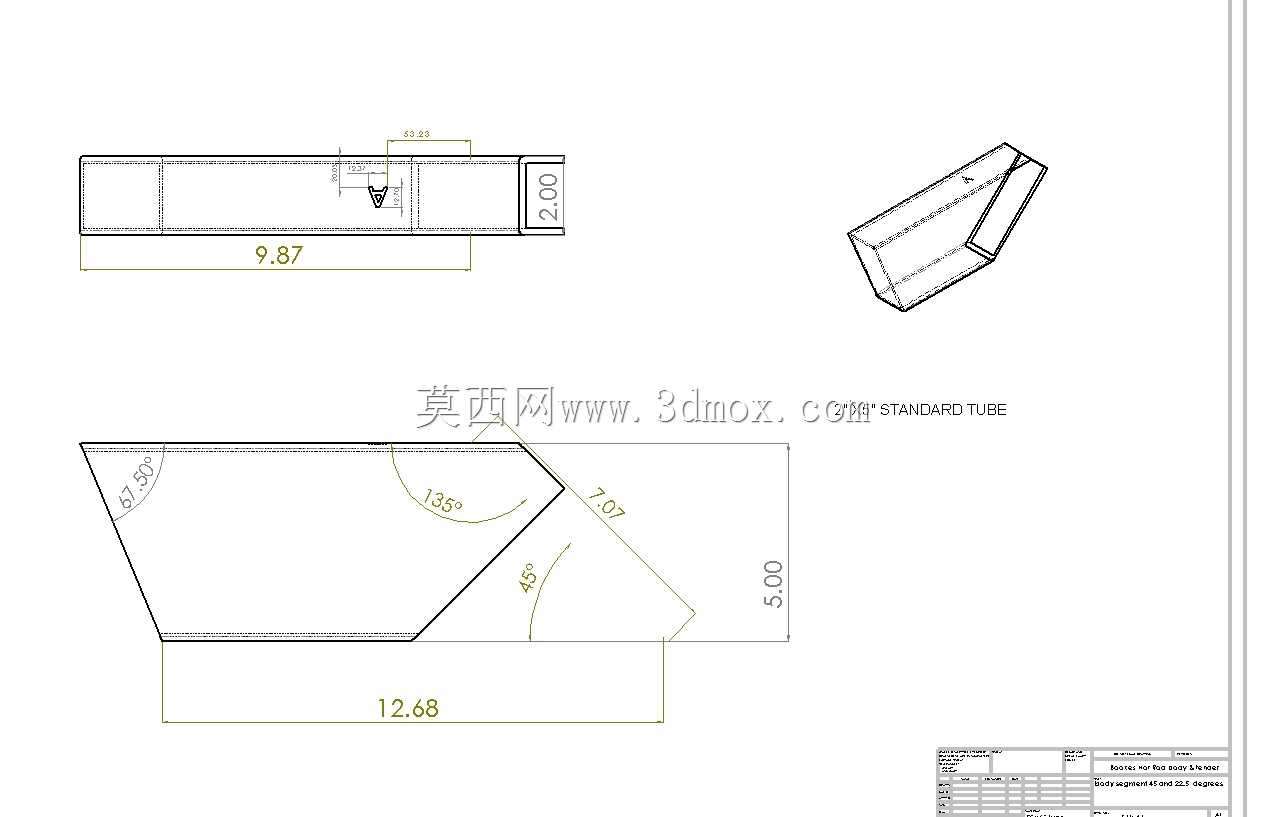

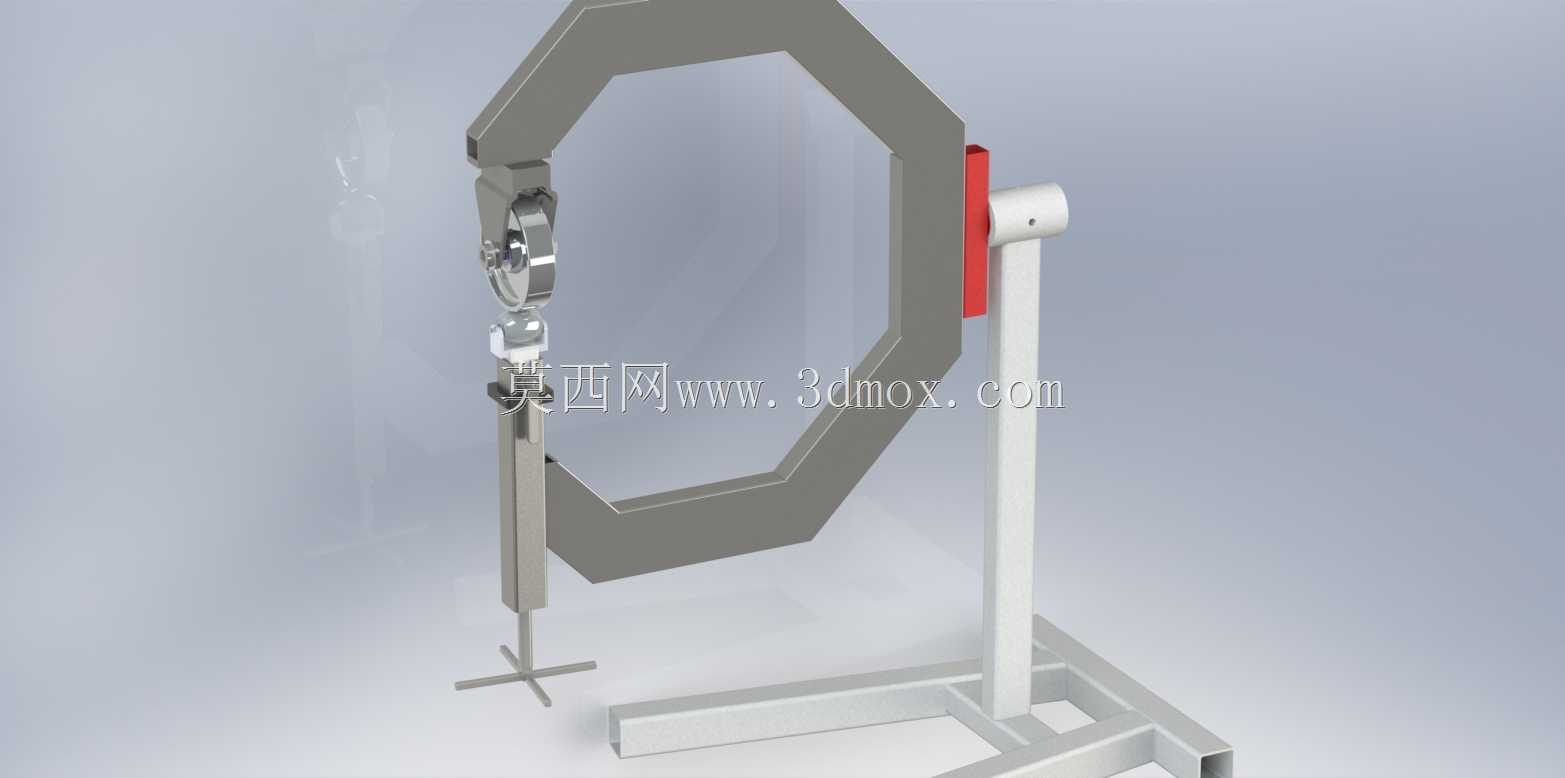

这款工装结构主要应用于汽车维修、车轮定位调校以及定制车轮改装的作业场景，针对英式规格车轮的离地检测、轮辋喉部对位作业设计，能够在车轮保持离地30度倾角的状态下，完成轮辋喉部4英寸位置的顶轮定位、间隙检测以及部件拆装作业，解决传统作业中车轮悬空状态下固定不稳、对位精度差、操作空间受限的痛点。在实际使用过程中，该工装可直接架设于地面工位，红色型材焊接的支架主体采用三角支撑结构，底部双横臂向外延伸形成稳定的支撑面，能够承受常规乘用车辆车轮总成的重量，不会在作业过程中出现侧翻、滑移的问题。支架上方的八边形定位框架为核心承载结构，框架内侧贴合轮辋外沿做了仿形设计，能够适配对应规格英式轮辋的外轮廓，避免装夹过程中刮伤轮辋漆面。顶轮机构设置在框架侧方的滑移导轨上，可沿着导轨方向调整伸出长度，顶轮头部采用包胶滚轮设计，接触轮辋喉部时不会产生硬接触损伤，同时滚轮可随车轮转动灵活旋转，方便作业人员转动车轮完成整圈的间隙检测与对位调整。设计过程中重点考虑了作业的便捷性与拆卸效率，侧方设置的凸轮锁止机构采用快拆结构，当需要清理工位、更换工件或者拆卸车轮总成时，只需扳动凸轮手柄即可解锁锁止状态，放下顶轮后就能快速取出车轮，无需反复拧动紧固螺栓，大幅缩短单工位的作业辅助时间。从安装边界来看，支架整体高度适配常规维修工位的操作高度，作业人员站立状态下即可完成所有调节操作，无需过度弯腰或者抬手；八边形框架的内圈尺寸匹配对应规格轮辋的外径，顶轮的伸缩行程覆盖4英寸喉部位置的调整余量，侧方的调节手柄延伸至框架外侧，操作时不会与轮辋、支架产生干涉。整个结构没有冗余的复杂部件，焊接支架的强度经过受力校核，能够承受作业过程中的径向与轴向载荷，滑移导轨的配合间隙控制在合理范围，调整过程顺滑无卡滞，锁止后不会出现窜动，能够保证顶轮对位的精度，满足车轮调校、维修作业中的定位要求，同时整体结构可直接放置于平整地面使用，无需额外打膨胀螺栓固定，方便在不同工位之间转移使用。
